W praktyce tyrystor to półprzewodnikowy przełącznik, który najlepiej rozumieć przez pryzmat załączania, podtrzymania i wyłączania w obwodzie mocy. W tym tekście pokazuję, jak działa taki element, gdzie ma sens w elektryce i energetyce oraz na co zwrócić uwagę, żeby nie zbudować układu, który działa tylko na stole testowym. Najważniejsze jest tu jedno: to rozwiązanie nadal ma bardzo konkretne zastosowania, ale tylko wtedy, gdy dobrze zna się jego ograniczenia.
Najważniejsze informacje w skrócie
- Element przewodzi dopiero po impulsie na bramkę, a po załączeniu sam utrzymuje stan do spadku prądu poniżej progu podtrzymania.
- Najlepiej sprawdza się w sterowaniu AC, prostownikach, grzałkach, soft-startach i części układów dużej mocy.
- Nie wyłącza się go sygnałem sterującym tak jak tranzystora; w DC trzeba przerwać prąd w obwodzie.
- Przy doborze liczą się napięcie blokowania, prąd roboczy, prąd bramki, prąd zadziałania, prąd podtrzymania oraz chłodzenie.
- W porównaniu z triakiem i tranzystorem wygrywa prostotą oraz odpornością, ale przegrywa w precyzyjnym PWM i szybkich przełączeniach.
Jak działa i dlaczego sam się podtrzymuje
Najprościej myślę o nim jak o elektronicznym wyłączniku z pamięcią stanu. Krótki impuls na bramkę uruchamia przewodzenie między anodą i katodą, ale po załączeniu element nie potrzebuje już ciągłego sterowania, dopóki prąd w obwodzie nie spadnie poniżej prądu podtrzymania.
To właśnie odróżnia go od zwykłego tranzystora. W praktyce układ ma cztery warstwy półprzewodnika i trzy złącza p-n, a całość zachowuje się jak dwa wzajemnie sprzężone tranzystory. Gdy proces ruszy, pojawia się dodatnie sprzężenie zwrotne i przewodzenie dociąga się samo.
- Bramka wyzwala stan przewodzenia krótkim impulsem sterującym.
- Prąd zadziałania musi być wystarczający, inaczej element pozostanie wyłączony.
- Prąd zasklepienia to minimalny prąd potrzebny tuż po załączeniu, aby stan się utrwalił.
- Prąd podtrzymania jest niższy; gdy spadnie poniżej tej wartości, przewodzenie gaśnie.
W małych egzemplarzach prąd bramki bywa liczony w mikro- i miliamperach, a spadek napięcia w stanie przewodzenia jest niski, zwykle rzędu około 1-2 V. W obwodzie AC wyłączenie następuje naturalnie przy przejściu prądu przez zero, a w DC trzeba wymusić spadek prądu albo zastosować dodatkowy układ komutacji. Gdy ten mechanizm już rozumiesz, łatwiej ocenić, gdzie taki przełącznik pasuje, a gdzie będzie tylko zbędnym kompromisem.
Gdzie ten element ma sens w elektryce i energetyce
Ja traktuję ten element przede wszystkim jako narzędzie do sterowania dużą mocą bez skomplikowanej logiki sterującej. Najczęściej pojawia się tam, gdzie trzeba włączać lub regulować prąd przemienny, a układ ma działać powtarzalnie, odporne na zakłócenia i przy rozsądnym koszcie.
- Grzałki i piece - proste sterowanie mocą w układach nagrzewania, gdzie liczy się niezawodne załączanie dużego prądu.
- Miękki start silników - ograniczanie prądu rozruchowego i łagodniejsze uruchamianie napędów.
- Prostowniki i ładowarki dużej mocy - tam, gdzie potrzebne jest sterowanie kątem załączenia w obwodzie AC.
- UPS i obejścia bypass - w części rozwiązań stosuje się go jako solidny element przełączający tor energii.
- Układy przemysłowe - przy zasilaniu z sieci, w regulatorach temperatury, automatyce i starszych przekształtnikach mocy.
W samych panelach fotowoltaicznych taki układ nie pracuje jako wnętrze modułu. Pojawia się raczej w osprzęcie: prostownikach, ładowarkach akumulatorów, bypassach i starszych przekształtnikach mocy. To ważne rozróżnienie, bo w energetyce odnawialnej częściej spotykasz go po stronie elektroniki towarzyszącej niż w samym generatorze.

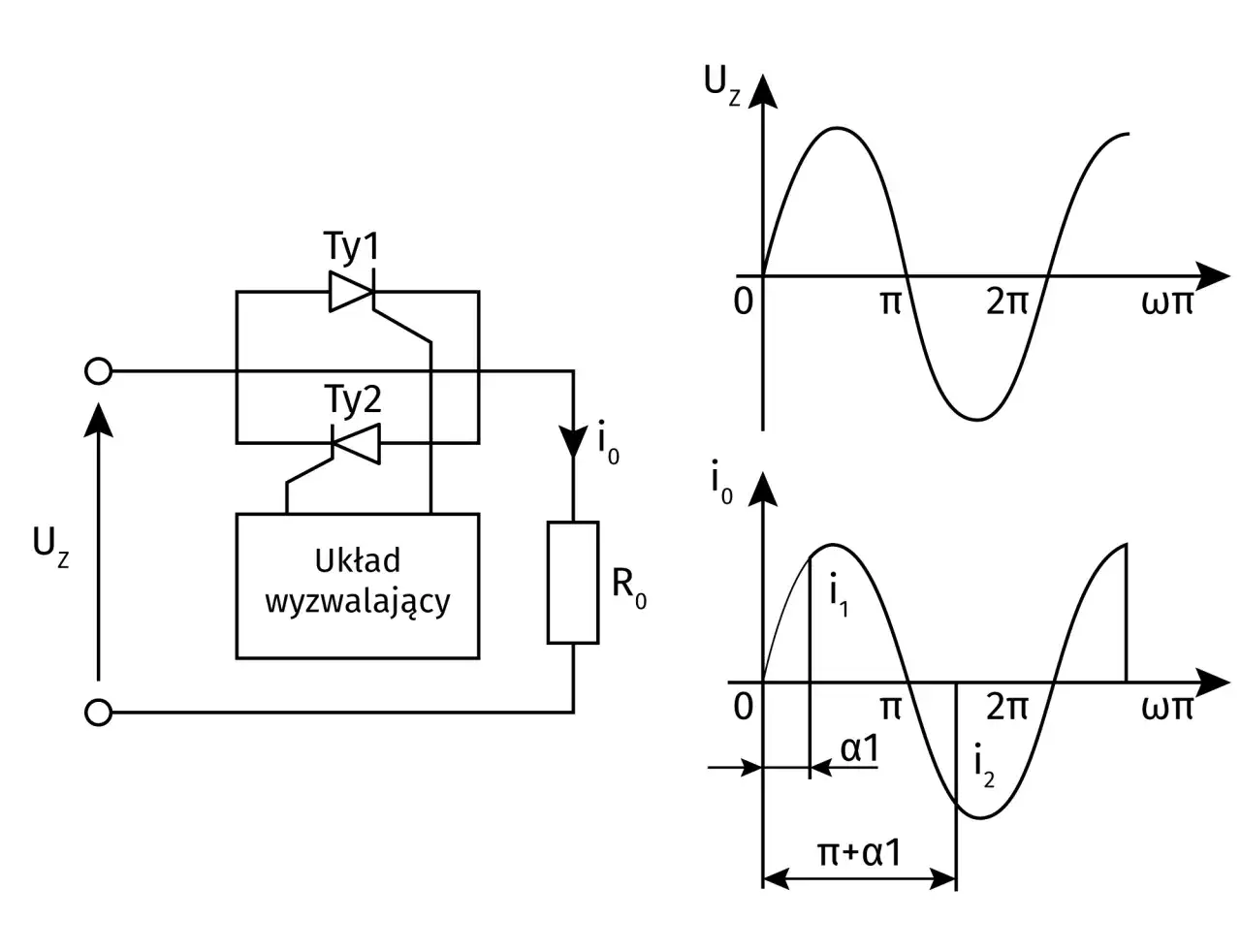

Najbardziej klasyczne zastosowanie to regulacja fazowa w AC: opóźniając impuls na bramce, zmieniasz moment załączenia w każdej połówce sinusoidy. To daje prostą kontrolę mocy bez pełnego PWM. To nie jest jednak element do każdego zadania. Przy bardzo szybkich przełączeniach, precyzyjnym PWM albo pracy wyłącznie w DC częściej wygrywają MOSFET-y i IGBT, bo łatwiej nimi sterować i lepiej nadają się do dynamicznej regulacji. Stąd naturalne porównanie z innymi półprzewodnikami.
Czym różni się od triaka, diody i tranzystora
Wybór między tymi elementami zależy nie od nazwy, tylko od tego, czy potrzebujesz sterowania jednokierunkowego, dwukierunkowego, czy bardzo szybkiej regulacji. Najlepiej widać to w prostym zestawieniu.
| Element | Jak działa | Kiedy go lubię | Ograniczenie |
|---|---|---|---|
| SCR | Przewodzi po impulsie na bramkę i sam się podtrzymuje. | Duża moc, prostowniki, sterowanie AC, odporność na cięższe warunki. | Nie wyłączasz go sygnałem bramki wprost. |
| Triak | Przełącza prąd w obu kierunkach. | Regulacja fazowa w AC, ściemniacze, proste sterowniki sieciowe. | Zwykle gorzej znosi wymagające obciążenia niż układy wyspecjalizowane. |
| Tranzystor MOSFET/IGBT | Pracuje jak szybki, sterowany elektronicznie klucz. | PWM, szybka regulacja, nowoczesne przekształtniki. | Wymaga bardziej rozbudowanego sterowania i ochrony. |
| Dioda | Przewodzi samoczynnie po spolaryzowaniu w odpowiednią stronę. | Prostowanie, zabezpieczenie, swobodne koło dla cewek. | Nie ma sterowania załączeniem. |
W praktyce triak jest często wybierany do prostych odbiorników sieciowych, a tranzystor do układów, które trzeba regulować z dużą częstotliwością. Z kolei ten układ sterowany bramką bywa lepszy tam, gdzie ważniejsza jest wytrzymałość i prostota niż szybka zmiana stanu. To prowadzi prosto do doboru parametrów, bo tu najłatwiej o kosztowny błąd.
Jak dobrać parametry, żeby układ pracował stabilnie
Przy doborze nie patrzę tylko na maksymalny prąd. Najczęściej kłopot zaczyna się dopiero wtedy, gdy pominięte zostaną parametry wyzwalania, czas narastania prądu albo termika obudowy. W katalogach producentów ważne są zwłaszcza te liczby:
- Maksymalne napięcie blokowania - musi być wyższe od napięcia, które może pojawić się w obwodzie z zapasem na przepięcia; w typowych seriach małej i średniej mocy spotkasz klasy 600-1200 V.
- Prąd roboczy - nie w warunkach laboratoryjnych, tylko przy realnej temperaturze i chłodzeniu.
- Prąd bramki - w małych wersjach często od 0,2 do 15 mA przy około 1,5 V; jeśli driver jest zbyt słaby, układ nie zaskoczy pewnie.
- Prąd zadziałania i prąd podtrzymania - pierwszy mówi, czy stan się utrwali, drugi kiedy przewodzenie zgaśnie.
- dv/dt i di/dt - czyli odporność na zbyt szybkie zmiany napięcia i prądu; tu przegrywa wiele na oko dobrych projektów.
- Chłodzenie - radiator, przekładka termiczna i realne warunki pracy często decydują bardziej niż sam numer katalogowy.
Ja zwykle zostawiam wyraźny zapas prądowy, szczególnie w obciążeniach indukcyjnych i w instalacjach pracujących latem w podwyższonej temperaturze. Jeśli aplikacja ma duże zakłócenia lub długie przewody, dorzucam też snubber RC, czyli obwód rezystor-kondensator tłumiący strome przepięcia, i to często robi większą różnicę niż samo wzięcie większego modelu. Jeśli pominiesz te parametry, błędy najczęściej wychodzą dopiero przy uruchomieniu, a nie na etapie rysunku.
Najczęstsze błędy przy uruchamianiu i eksploatacji
Na papierze wszystko wygląda prosto, a potem w praktyce wychodzą rzeczy, które psują cały projekt. Najczęściej widzę pięć powtarzalnych pomyłek:
- Za słaby impuls bramki - element nie przechodzi pewnie w stan przewodzenia i układ zachowuje się losowo.
- Pomylenie wyłączania z tranzystorem - w obwodzie DC nie da się go zgasić samą bramką, trzeba przerwać prąd główny.
- Brak zapasu napięciowego - przepięcia z sieci lub indukcyjności mogą przekroczyć granicę blokowania.
- Ignorowanie temperatury - im cieplej, tym gorzej z marginesem i tym szybciej rosną straty.
- Pomijanie indukcyjności obciążenia - silnik, transformator czy dłuższy przewód potrafią wprowadzić stany przejściowe, których nie widać w prostym teście na stole.
Warto też pamiętać o jednym praktycznym niuansie: w obwodach AC element zwykle gaśnie naturalnie przy przejściu prądu przez zero, ale w DC potrzebujesz dodatkowej metody komutacji, czyli kontrolowanego przerwania przewodzenia. To właśnie ten detal odróżnia poprawny projekt od działającego tylko na chwilę. Po takich błędach łatwo już zrozumieć, kiedy lepiej sięgnąć po inne rozwiązanie.
Gdzie ten element wygrywa, a gdzie lepiej użyć MOSFET-a lub IGBT
Gdy projektuję układ do zastosowań energetycznych, pytam najpierw nie o markę elementu, tylko o charakter pracy. Jeśli potrzebuję prostego sterowania AC, dużej odporności na prąd i sensownego kosztu przy wyższych mocach, ten wybór nadal ma bardzo dobre uzasadnienie. Jeśli jednak mam szybko modulować moc, sterować impulsowo albo pracować na wysokiej częstotliwości, zazwyczaj szybciej prowadzi mnie to do MOSFET-a lub IGBT.
- Wybierz go, gdy liczy się prostota, duża moc, sterowanie siecią AC i odporność na cięższe warunki.
- Wybierz MOSFET, gdy kluczowe są szybkie przełączenia, precyzyjny PWM i niski spadek przy niskich napięciach.
- Wybierz IGBT, gdy pracujesz na wyższych napięciach i potrzebujesz kompromisu między prędkością a wytrzymałością.
- Odrzuć go, jeśli oczekujesz pełnej kontroli bramką w dowolnym momencie, bo to po prostu nie ten model pracy.
Właśnie dlatego w dobrze zaprojektowanej elektronice mocy nie chodzi o to, by sięgać po najnowszy element, tylko po taki, który najlepiej pasuje do obciążenia, sposobu sterowania i warunków cieplnych. Jeśli te trzy rzeczy są policzone uczciwie, rozwiązanie działa przewidywalnie, a to w energetyce ma większą wartość niż efektowna nowość. Przy konkretnym projekcie i tak warto zacząć od karty katalogowej i noty aplikacyjnej wybranej serii, bo szczegóły wyzwalania i chłodzenia potrafią się wyraźnie różnić między modelami.
