Przekaznik, czyli przekaźnik elektromechaniczny, pozwala sterować większym obciążeniem niewielkim sygnałem sterującym. To jeden z tych elementów, które nie rzucają się w oczy, a realnie porządkują całą instalację: oddzielają sterowanie od mocy, poprawiają bezpieczeństwo i ułatwiają automatyzację w domu, warsztacie oraz układach związanych z energią. W tym tekście wyjaśniam, jak działa taki element, jak czytać jego oznaczenia, jakie są najważniejsze odmiany i na co patrzeć przy doborze, żeby uniknąć kosztownych pomyłek.
Najważniejsze wnioski o przekaźniku w kilku punktach
- Przekaźnik działa jak elektryczny przełącznik uruchamiany cewką elektromagnesu.
- Największą zaletą jest separacja obwodu sterowania od obwodu mocy.
- Najczęściej spotkasz styki NO, NC i COM, które decydują o logice pracy układu.
- Do prostych układów sprawdza się model mechaniczny, a do częstego przełączania bywa lepszy SSR albo stycznik.
- Przy doborze liczą się nie tylko ampery, ale też napięcie cewki, rodzaj obciążenia i prąd rozruchowy.
- W instalacjach fotowoltaicznych taki element najczęściej pracuje w logice sterowania, a nie bezpośrednio na torze dużej mocy.
Jak działa przekaźnik i co dzieje się w środku
W środku wszystko jest prostsze, niż wygląda na schematach. Gdy podaję napięcie na cewkę, powstaje pole magnetyczne, które przyciąga ruchomy element mechaniczny i przełącza styki. W praktyce oznacza to, że mały prąd sterujący może otworzyć albo zamknąć osobny obwód bez elektrycznego połączenia między nimi.
To właśnie ta separacja robi największą różnicę. Układ sterowania może pracować na niskim napięciu, na przykład z automatyki, sterownika lub mikrokontrolera, a styki przekaźnika załączają obciążenie w zupełnie innym obwodzie. Dobrze dobrany element poprawia bezpieczeństwo, chroni elektronikę i upraszcza serwis, bo awaria jednej strony nie musi od razu niszczyć drugiej.
W praktyce warto pamiętać o jednym: przekaźnik nie jest „magicznie mocny”. Jego skuteczność zależy od cewki, zestyków, obciążenia i jakości wykonania. Jeśli te cztery rzeczy pasują do siebie, układ działa przewidywalnie. Jeśli nie, zaczynają się losowe przerwy, grzanie styków i skrócona żywotność całego toru. Kiedy to rozumiesz, łatwiej odczytać oznaczenia i wybrać właściwy wariant.
Z czego składa się przekaźnik i jak czytać oznaczenia styków
Typowy przekaźnik ma kilka stałych elementów: cewkę, ruchomą kotwicę, styki oraz obudowę, która izoluje część sterującą od roboczej. Cewka tworzy pole magnetyczne, kotwica wykonuje ruch mechaniczny, a styki przełączają obwód. Brzmi banalnie, ale to właśnie ten układ daje dużą elastyczność w automatyce i elektryce.
Najważniejsze oznaczenia to NO, NC i COM. W praktyce najczęściej spotykam także opis zestyków jako styk przełączny, czyli taki, który łączy wspólny tor z jednym z dwóch wyjść. To podstawa, bo od tego zależy logika całego sterowania.
| Oznaczenie | Znaczenie | Co robi po zasileniu cewki |
|---|---|---|
| NO | Normalnie otwarty | Zamyka się i zaczyna przewodzić |
| NC | Normalnie zamknięty | Rozłącza się |
| COM | Styk wspólny | Przełącza się między NO i NC |
W dokumentacji można też spotkać oznaczenia typu SPST, SPDT albo DPDT. Nie trzeba ich pamiętać jak tabliczki mnożenia, ale warto wiedzieć, że mówią o liczbie torów i sposobie przełączania. Jeśli sterujesz tylko jednym obwodem, wystarczy prostsza konfiguracja. Gdy potrzebujesz przełączać kilka torów naraz albo budować bardziej złożoną logikę, liczba zestyków staje się kluczowa. Z tego miejsca płynnie przechodzę do najczęściej używanych odmian, bo tutaj różnice są już bardzo praktyczne.
Jakie typy przekaźników spotyka się najczęściej
Nie każdy przekaźnik nadaje się do tego samego zadania. Gdy dobieram element do instalacji, zawsze patrzę na to, czy ważniejsza jest prostota, cicha praca, liczba cykli, czy może odporność na większe obciążenia. To pozwala uniknąć sytuacji, w której technicznie „działa”, ale po kilku miesiącach wymaga wymiany.
| Typ | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Mechaniczny | Tani, uniwersalny, zapewnia dobrą separację | Styczki zużywają się mechanicznie, słychać kliknięcie | Prosta automatyka, domowe sterowanie, podstawowe układy wykonawcze |
| Reed | Mały, szybki, szczelny | Przystosowany raczej do małych prądów | Układy pomiarowe, elektronika, sygnały niskiej mocy |
| Solid-state relay | Cichy, szybki, odporny na bardzo częste przełączanie | Wydziela ciepło i ma prąd upływu | Układy, w których liczy się cisza i duża liczba cykli |
| Bistabilny | Utrzymuje stan bez stałego zasilania cewki | Bardziej złożone sterowanie | Układy oszczędzające energię, pamięć stanu, automatyka budynkowa |
Do dużych prądów nie wybierałbym przekaźnika „na siłę”, bo w pewnym momencie lepszym narzędziem staje się stycznik. To nie jest drobny szczegół językowy, tylko realna granica zastosowania. Przekaźnik sprawdza się tam, gdzie trzeba sterować, a stycznik tam, gdzie trzeba bezpiecznie przenosić cięższe obciążenie. Mając to uporządkowane, łatwo przejść do pytania, gdzie taki element naprawdę pracuje na co dzień.
Gdzie przekaźnik ma sens w domu, automatyce i fotowoltaice
W domu przekaźniki spotykam częściej, niż wielu użytkowników przypuszcza. Sterują oświetleniem, pompami, bramą, ogrzewaniem, układami alarmowymi i prostą automatyką. W takich miejscach liczy się nie tylko funkcja załączania, ale też możliwość oddzielenia delikatnego sterowania od obciążenia, które potrafi być kapryśne i generować zakłócenia.
W instalacjach fotowoltaicznych i systemach energii odnawialnej przekaźnik najczęściej pracuje w logice sterowania: uruchamia dodatkowy odbiornik, odłącza wybrany obwód, przekazuje sygnał do automatyki albo współpracuje z magazynem energii. To ważne rozróżnienie, bo nie jest to element od bezpośredniego przenoszenia całej mocy z paneli. W praktyce pomaga porządkować zachowanie instalacji, ale nie zastępuje zabezpieczeń ani nie rozwiązuje problemu źle dobranego toru mocy.
Dobrym przykładem jest sterowanie nadwyżką energii. Gdy falownik albo sterownik wyśle sygnał, przekaźnik może uruchomić grzałkę w zasobniku, pompę obiegową albo inny odbiornik pomocniczy. To prosty mechanizm, ale sensowny tylko wtedy, gdy logika jest dobrze przemyślana i dopasowana do rzeczywistego obciążenia. A to prowadzi do najważniejszej części: doboru.
Jak dobrać przekaźnik do obciążenia i sterowania
Jeśli miałbym wskazać jedną rzecz, od której zawsze zaczynam, byłoby to pytanie: co steruje cewką i co mają przełączać styki. Dopiero potem patrzę na cenę, rozmiar i markę. Taki porządek oszczędza czas, bo wiele problemów bierze się z pomieszania tych dwóch stron układu.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Napięcie cewki | Musi pasować do sterownika lub źródła sygnału | Inne napięcie oznacza brak zadziałania albo uszkodzenie |
| Rodzaj prądu | Cewka i obciążenie mogą pracować na AC albo DC | Nie każdy model toleruje oba warianty |
| Prąd znamionowy i rozruchowy | Silniki, grzałki i zasilacze potrafią pobrać więcej przy starcie | Sam prąd roboczy nie wystarcza do bezpiecznego doboru |
| Rodzaj obciążenia | Inaczej pracuje obciążenie rezystancyjne, inaczej indukcyjne | Łuk elektryczny i szybsze zużycie styków |
| Liczba i układ styków | Decyduje o logice przełączania | Za mało torów utrudnia rozbudowę układu |
| Montaż i środowisko | Wpływają na trwałość i serwis | Drgania, wilgoć i temperatura robią dużą różnicę |

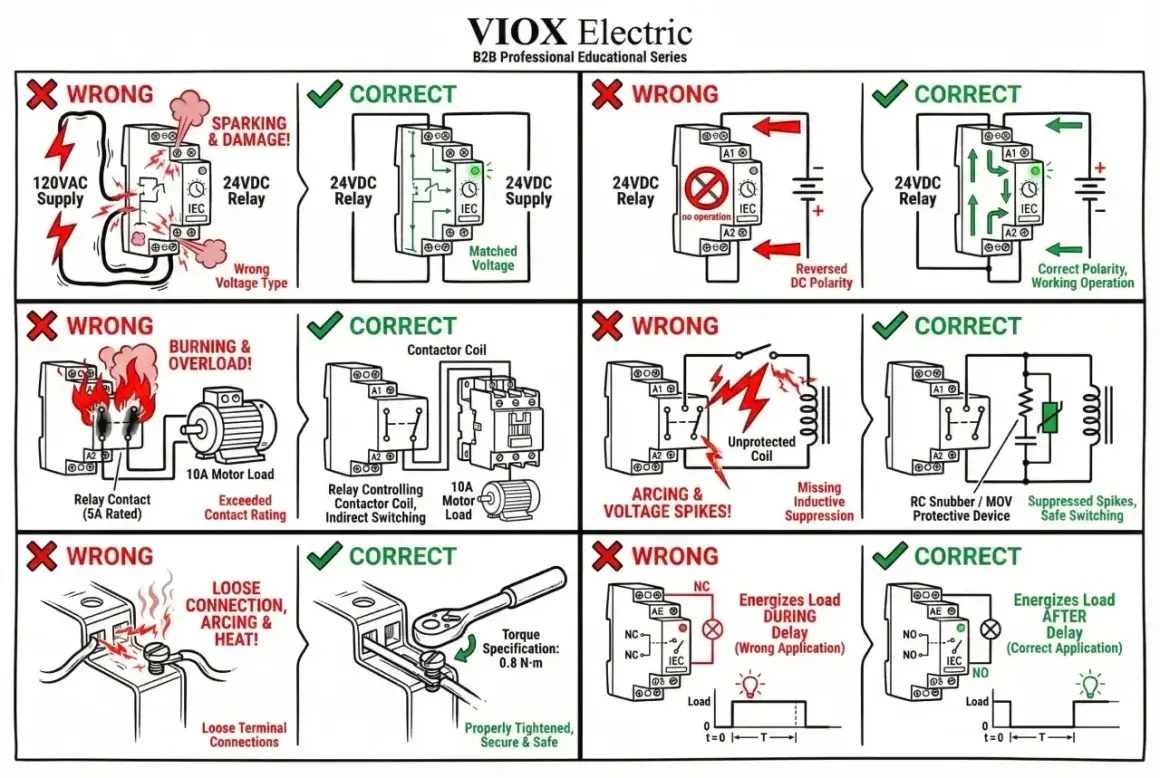

Najczęstsze błędy przy montażu i testach
Najbardziej kosztowne pomyłki rzadko wyglądają spektakularnie. Częściej to drobiazgi: źle odczytane oznaczenie, zbyt słaby styk, brak zabezpieczenia przepięciowego albo pominięcie prądu rozruchowego. Z perspektywy serwisu to właśnie one powodują przegrzewanie, nadpalanie styków i niestabilną pracę urządzenia.
- Mylenie NO z NC - układ działa odwrotnie niż zakładano.
- Dobór wyłącznie pod prąd roboczy - przy starcie obciążenie bywa wyraźnie większe.
- Brak ochrony cewki - pojawiają się przepięcia i zakłócenia w sterowaniu.
- Użycie zbyt małego przekaźnika do ciężkiego obciążenia - styki szybciej się zużywają, rośnie temperatura.
- Złe warunki montażowe - wilgoć, kurz i wibracje skracają żywotność.
- Testowanie bez sprawdzenia torów - można uznać element za uszkodzony, choć problem leży w okablowaniu.
Gdy sprawdzam taki element na stole, zaczynam od identyfikacji cewki i styków, potem podaję właściwe napięcie i obserwuję, czy słychać charakterystyczne kliknięcie. Następnie mierzę ciągłość między COM a NO oraz COM a NC, żeby upewnić się, że przełącza się poprawnie. Jeśli pojawiają się ślady nadpalenia, przebarwienia albo wyczuwalne grzanie, zwykle nie ma sensu walczyć o „drugie życie” w trudnym obwodzie. To prowadzi do ostatniego pytania: kiedy lepiej wybrać inne rozwiązanie niż klasyczny przekaźnik.
Kiedy lepszy będzie stycznik albo przekaźnik półprzewodnikowy
Klasyczny przekaźnik nie jest uniwersalnym zwycięzcą. Jeśli układ ma załączać bardzo duże prądy, lepszym wyborem bywa stycznik, bo jest projektowany właśnie pod cięższe obciążenia. Jeżeli z kolei liczy się bardzo częste przełączanie, brak hałasu i wysoka trwałość mechaniczna, sensowny może być przekaźnik półprzewodnikowy, czyli SSR.
Ja patrzę na to dość pragmatycznie: mechaniczny przekaźnik wygrywa prostotą i ceną, SSR wygrywa ciszą i liczbą cykli, a stycznik wygrywa przy dużej mocy. W instalacjach domowych i energetycznych, także tych związanych z fotowoltaiką, najczęściej chodzi o to, żeby nie przepłacać za funkcję, której układ nie potrzebuje, ale też nie oszczędzać tam, gdzie styki albo moc mają realne znaczenie. Jeśli projekt jest prosty, dobrze dobrany przekaźnik wystarczy. Jeśli rosną prądy, częstotliwość przełączeń albo wymagania bezpieczeństwa, warto od razu sięgnąć po mocniejsze rozwiązanie.
Najlepszy efekt daje nie sam typ elementu, lecz poprawne dopasowanie do cewki, obciążenia i warunków pracy. W praktyce to właśnie ten zestaw decyduje, czy instalacja będzie działać latami bez problemów, czy zacznie sprawiać kłopoty po kilku miesiącach.
