Rezystancja to jedna z tych wielkości, bez których trudno sensownie policzyć obwód, ocenić spadek napięcia albo sprawdzić, dlaczego przewód grzeje się bardziej, niż powinien. Najczęściej chodzi po prostu o wzór na rezystancję w prawie Ohma, ale w praktyce równie ważne są jednostki, układ połączeń i to, z czego dany przewód lub element jest zrobiony. W tym tekście pokazuję, jak liczyć opór szybko, poprawnie i bez zgadywania.
Najważniejsze rzeczy, które trzeba wiedzieć przed obliczeniem oporu
- Podstawą jest R = U / I, czyli napięcie podzielone przez natężenie prądu.
- W połączeniu szeregowym opór się sumuje, a w równoległym maleje.
- Dla przewodu liczy się też materiał, długość i przekrój: R = ρ × l / S.
- Jednostki trzeba zamieniać od razu, zwłaszcza mA na A i kΩ na Ω.
- Większa rezystancja oznacza większe straty mocy i więcej ciepła.
Co oznacza rezystancja i kiedy naprawdę ma znaczenie
Rezystancja, czyli opór elektryczny, opisuje, jak mocno element obwodu przeciwstawia się przepływowi prądu. Mówiąc prościej: im większa rezystancja, tym trudniej „przepchnąć” prąd przez dany element. Ja traktuję ją jako cechę konkretnego przewodnika, rezystora, połączenia lub całego fragmentu instalacji, a nie jako abstrakcyjną liczbę bez kontekstu.
W praktyce od razu rozróżniam trzy sytuacje: pojedynczy element liczony z prawa Ohma, cały układ z rezystancją zastępczą oraz przewód, którego opór zależy również od długości, przekroju i materiału. W obwodach z cewkami i kondensatorami samo R nie opisuje wszystkiego, bo wtedy wchodzi jeszcze impedancja. To ważne rozróżnienie, bo od niego zależy, którego wzoru w ogóle używać.
Gdy ten podział mam jasno w głowie, obliczenia robią się dużo prostsze, a kolejnym krokiem jest już samo równanie i jego przekształcenia.
Najprostszy wzór i jego przekształcenia
Najczęściej używany wzór na rezystancję to R = U / I, czyli napięcie podzielone przez natężenie prądu. Z tego samego równania od razu wynikają dwa wygodne przekształcenia: U = R × I oraz I = U / R. To proste, ale właśnie na tym etapie najczęściej pojawiają się błędy jednostek.
| Symbol | Co oznacza | Jednostka |
|---|---|---|
| R | Rezystancja, czyli opór elektryczny | Ω |
| U | Napięcie | V |
| I | Natężenie prądu | A |
| ρ | Rezystywność materiału, czyli opór właściwy | Ω·m |
Warto pamiętać, że 1 Ω = 1 V / A. To banalna definicja, ale pomaga szybko sprawdzić, czy wynik ma właściwy rząd wielkości. Jeśli chcesz policzyć moc, przydają się też zależności P = U × I, P = I2 × R i P = U2 / R. Widzisz więc, że opór nie jest dodatkiem do obliczeń, tylko punktem, od którego zaczyna się większość sensownych rachunków.
Gdy znam już równanie, przechodzę do praktyki, bo samo zapisanie wzoru jeszcze nie daje poprawnego wyniku.
Jak policzyć rezystancję krok po kroku
Ja zawsze zaczynam od sprawdzenia, co mam dane: napięcie i prąd, czy może parametry przewodu. Dopiero potem wybieram wzór. Jeśli dane są w miliamperach albo kiloomach, najpierw zamieniam je na podstawowe jednostki, bo to najkrótsza droga do błędu.
- Ustalam, czy liczę pojedynczy element, przewód, czy cały układ.
- Sprawdzam, jakie wielkości są podane i w jakich jednostkach.
- Wybieram właściwy wzór: Ohma, wzór materiałowy albo rezystancję zastępczą.
- Licząc wynik, od razu sprawdzam, czy wygląda sensownie fizycznie.
| Sytuacja | Obliczenie | Wynik | Wniosek |
|---|---|---|---|
| Zasilanie 12 V, prąd 2 A | R = 12 / 2 | 6 Ω | Typowe niskooporowe obciążenie |
| Grzałka 230 V, moc 1000 W | R = 2302 / 1000 | 52,9 Ω | Opór liczony z mocy, nie z samego prądu |

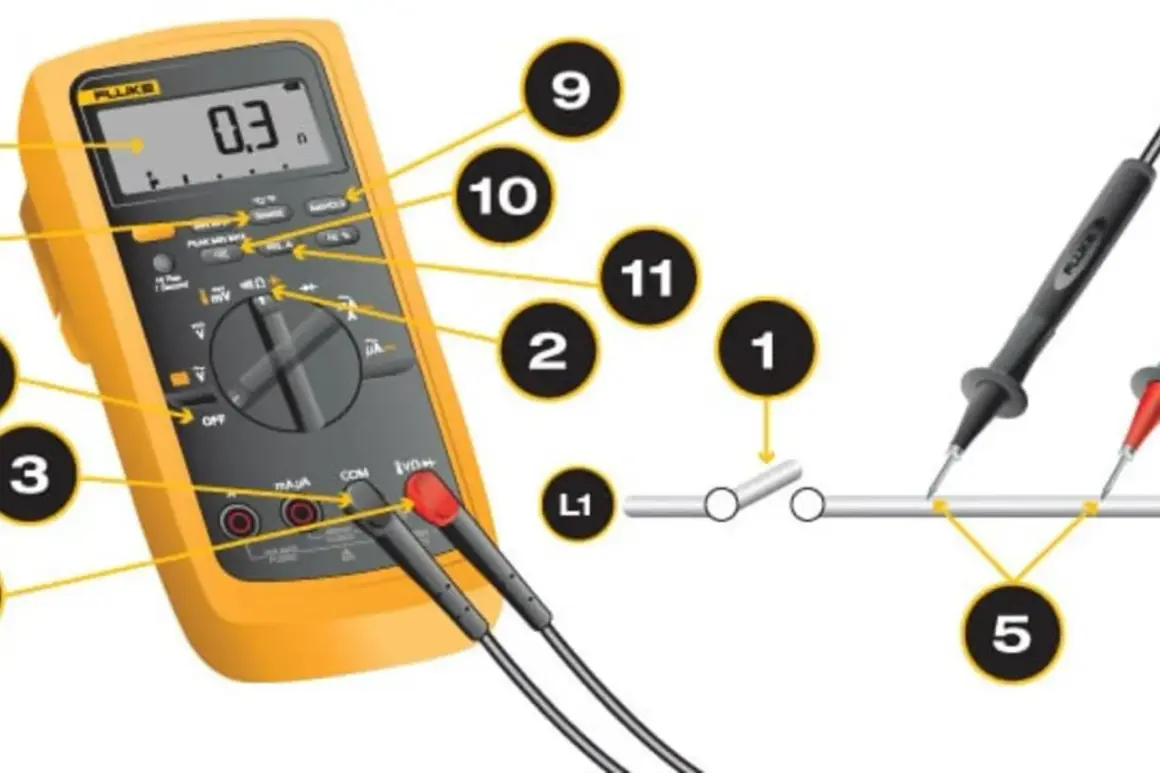

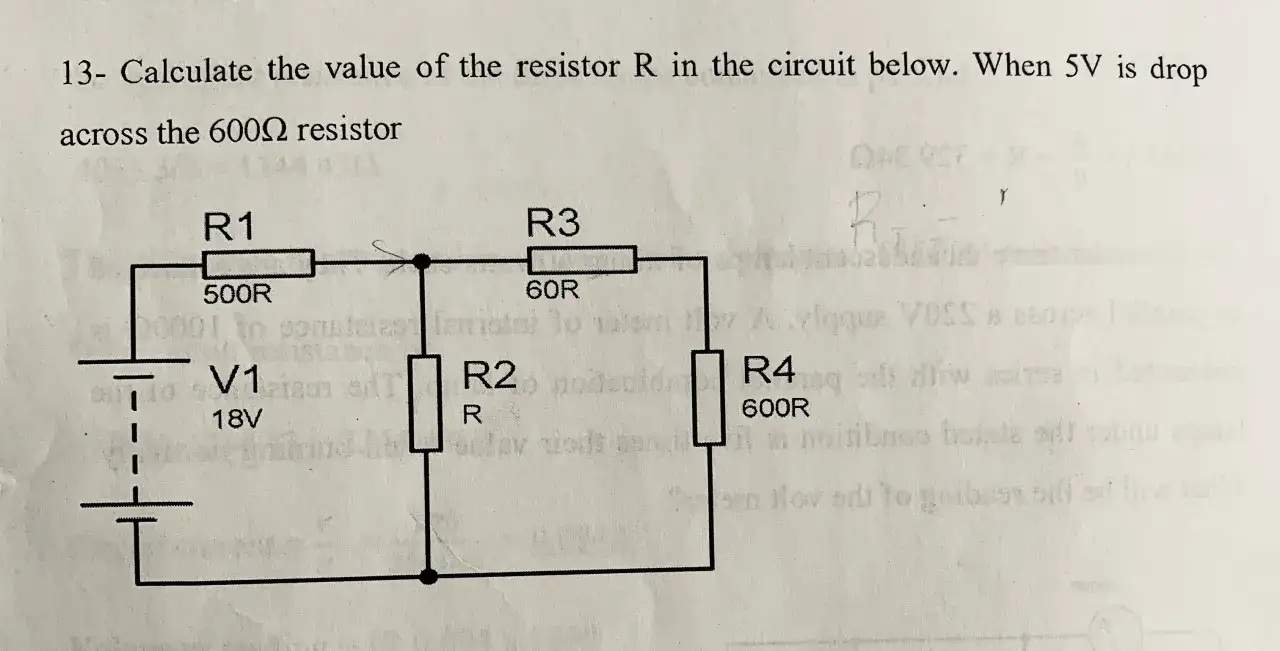

Jak zmienia się opór w połączeniu szeregowym i równoległym
W obwodach z kilkoma rezystorami nie ma jednego uniwersalnego dodawania. W połączeniu szeregowym opór zastępczy rośnie, a w równoległym maleje. To właśnie ten fragment najczęściej rozstrzyga, czy wynik będzie miał sens.
| Układ | Wzór | Przykład dla 10 Ω i 20 Ω | Wynik |
|---|---|---|---|
| Szeregowy | Rz = R1 + R2 | 10 + 20 | 30 Ω |
| Równoległy | 1 / Rz = 1 / R1 + 1 / R2 | 1 / 10 + 1 / 20 | 6,67 Ω |
Dla dwóch jednakowych rezystorów układ szeregowy daje podwojenie oporu, a równoległy jego połowę. To świetny skrót myślowy, który często pozwala od razu wyłapać zły wynik. Dla dwóch rezystorów równoległych korzystam też czasem z szybszej postaci Rz = (R1 × R2) / (R1 + R2), bo skraca rachunek i zmniejsza ryzyko pomyłki.
Po układzie połączeń warto jeszcze spojrzeć na sam przewód, bo jego opór także rośnie lub maleje w przewidywalny sposób.
Od czego zależy opór przewodu i kiedy używa się wzoru materiałowego
Jeśli liczę nie pojedynczy rezystor, tylko odcinek przewodu, sięgam po R = ρ × l / S. Ten wzór stosuję dla jednorodnego przewodu o stałym przekroju. Tu ρ to rezystywność materiału, l to długość, a S to pole przekroju. W praktyce oznacza to trzy rzeczy: dłuższy przewód ma większy opór, grubszy przewód ma mniejszy opór, a materiał robi ogromną różnicę.
| Czynnik | Wpływ na rezystancję | Co to oznacza w praktyce |
|---|---|---|
| Dłuższy przewód | Opór rośnie | Większe straty i większy spadek napięcia |
| Większy przekrój | Opór maleje | Lepiej przenosi większy prąd |
| Wyższa rezystywność materiału | Opór rośnie | Gorsze przewodzenie |
| Wzrost temperatury metalu | Opór zwykle rośnie | Może pogorszyć pracę obwodu |
W katalogach przewodów przekrój bywa podawany w mm2. To wygodne w praktyce, ale w samym rachunku trzeba zachować spójność jednostek i nie mieszać mm2 z ρ zapisanym w Ω·m bez przeliczenia. Praktyczny skrót jest prosty: podwojenie długości podwaja opór, a podwojenie przekroju mniej więcej zmniejsza go o połowę. Na tym etapie warto już wiedzieć, jakie błędy najłatwiej psują wynik.
Najczęstsze błędy, które psują wynik
Tu zwykle nie chodzi o sam wzór, tylko o pośpiech. Ja najczęściej widzę pięć pomyłek, które wywracają obliczenie od pierwszego kroku.
- Mieszanie miliamperów z amperami.
- Traktowanie układu z kilkoma elementami jak pojedynczego rezystora.
- Zapominanie, że w połączeniu szeregowym opór rośnie, a w równoległym maleje.
- Liczenie oporu przewodu bez uwzględnienia długości i przekroju.
- Przenoszenie tego samego rachunku na obwody z cewkami i kondensatorami, gdzie sam opór nie wystarcza.
Jeśli wynik wychodzi w dziwnie dużych albo bardzo małych wartościach, najpierw sprawdzam jednostki, potem typ połączenia, a dopiero na końcu samą arytmetykę. To niewielki nawyk, ale oszczędza mnóstwo czasu i nerwów. I właśnie dlatego ten temat ma znaczenie nie tylko w zeszycie, ale też w realnych instalacjach.
Dlaczego ten wzór ma znaczenie w domu i fotowoltaice
W instalacjach domowych rezystancja pojawia się wszędzie tam, gdzie płynie prąd: w przewodach, stykach, złączach, grzałkach i odbiornikach. Gdy opór rośnie, rosną też straty mocy zamieniane w ciepło. To zwykle nie jest problem w teorii, tylko w praktyce: nagrzany przewód, spadek napięcia albo niepotrzebnie większy pobór energii.
W fotowoltaice temat jest jeszcze bardziej odczuwalny, bo liczy się każdy procent sprawności. Długi odcinek zbyt cienkiego przewodu może podnieść spadek napięcia i obniżyć uzysk całego stringu, czyli szeregu modułów połączonych w jeden tor. Prosty przykład: jeśli przez przewód płynie 10 A, a jego rezystancja wynosi 0,2 Ω, to strata mocy wynosi P = I2 × R = 20 W. Przy niskonapięciowym systemie 24 V taki spadek 2 V oznacza już ponad 8% utraty napięcia, a to jest poziom, którego nie warto ignorować.
Dlatego dobór przekroju przewodów, jakość złącz i długość tras kablowych to nie detal montażowy, tylko część obliczeń. Żeby szybko ocenić, czy własny wynik ma sens, korzystam z kilku prostych testów.
Jak szybko sprawdzić, czy wynik ma sens
Po obliczeniu oporu zawsze robię krótki test logiczny. To oszczędza czas i wychwytuje większość pomyłek bez liczenia od nowa.
- W szeregu rezystancja zastępcza powinna być większa niż każdy pojedynczy element.
- W równoległym układzie opór zastępczy powinien być mniejszy niż najmniejszy z gałęzi.
- Jeśli wynik wychodzi w dziwnie dużych albo bardzo małych wartościach, sprawdzam jednostki.
- Jeśli dotyczy przewodu, porównuję długość i przekrój z tym, co znam z praktyki instalacyjnej.
- Jeśli obwód zawiera elementy pojemnościowe lub indukcyjne, upewniam się, że nie pomijam impedancji.
Dla mnie to najpraktyczniejszy nawyk: najpierw szybki test sensowności, dopiero potem szczegółowa analiza. Dzięki temu wzór nie jest tylko szkolnym zapisem, ale narzędziem, które pomaga realnie ocenić obwód, przewód albo instalację.
