Warystor to prosty, ale bardzo ważny element ochrony elektroniki przed krótkimi skokami napięcia. W praktyce decyduje o tym, czy zasilacz, falownik PV albo sterownik przeżyje burzę, czy skończy się wymianą płytki. Poniżej wyjaśniam, jak działa, gdzie ma sens, czym różni się od innych zabezpieczeń i na co patrzeć przy doborze.
Najważniejsze fakty o ochronie przed przepięciami
- To element nieliniowy: przy normalnym napięciu prawie nie przewodzi, a przy impulsie gwałtownie obniża swoją rezystancję.
- Najlepiej radzi sobie z krótkimi przepięciami, a nie z długotrwałym przeciążeniem albo bezpośrednim udarem piorunowym.
- W domowych i przemysłowych instalacjach działa najlepiej jako część większego układu ochrony, a nie jako jedyne zabezpieczenie.
- Przy doborze liczą się przede wszystkim: napięcie pracy, napięcie klamrowania, prąd udarowy, energia impulsu i ochrona termiczna.
- Zużycie zwykle nie jest widoczne od razu, ale po kolejnych impulsach parametry mogą się rozjeżdżać, a element zaczyna grzać się bardziej niż powinien.
Jak działa element ograniczający przepięcia
W normalnych warunkach taki element zachowuje się jak bardzo oporny strażnik przy bramie: niemal nie przewodzi prądu. Gdy jednak napięcie przekroczy określony próg, jego rezystancja spada błyskawicznie i nadmiar energii zostaje odprowadzony do dalszej części układu ochronnego. To właśnie ta nieliniowa charakterystyka sprawia, że elektronika widzi znacznie niższy skok napięcia niż ten, który pojawił się na wejściu.
Najważniejsze są tu dwa pojęcia. Napięcie klamrowania to poziom, do którego układ ogranicza impuls, a prąd udarowy to wartość chwilowego prądu, jaki element potrafi przyjąć w krótkim czasie, zwykle mierzona dla impulsu 8/20 µs. W praktyce reakcja jest liczona w nanosekundach, więc taki element nadaje się do szybkich przepięć wywołanych łączeniem obciążeń, indukcyjnością przewodów albo przepięciami pochodzącymi z sieci.
To nie jest jednak rozwiązanie „na wszystko”. Każdy kolejny impuls stopniowo starzeje materiał, zwiększa upływność i może przesuwać parametry pracy. Dlatego patrzę na ten komponent jak na szybki zawór bezpieczeństwa, a nie jak na urządzenie, które ma bez końca pochłaniać energię. Dzięki temu łatwiej zrozumieć, gdzie ma sens, a gdzie lepiej postawić na inny typ ochrony.
Gdzie naprawdę się sprawdza w domu, zasilaczach i fotowoltaice
Najczęściej spotkasz go tam, gdzie delikatna elektronika styka się z dłuższymi przewodami, siecią energetyczną albo środowiskiem pełnym zakłóceń. Phoenix Contact pokazuje, że w ochronie końcowego stopnia instalacji ten element pracuje jako szybka bariera, która ma obciąć impuls zanim dotrze do wrażliwych podzespołów.
| Zastosowanie | Co chroni | Dlaczego to działa |
|---|---|---|
| Listwy przeciwprzepięciowe i zasilacze | mostek prostowniczy, kondensatory, układy sterujące | obcina krótkie skoki z sieci, które pojawiają się przy przełączeniach i awariach w instalacji |
| Ładowarki, urządzenia RTV i AGD | płytki sterujące, układy logiki, przetwornice | zmniejsza ryzyko przebicia wrażliwych półprzewodników podczas impulsu |
| Automatyka i sterowanie | wejścia PLC, przekaźniki, moduły komunikacyjne | tłumi przepięcia od cewek, długich linii i indukcyjnych obciążeń |

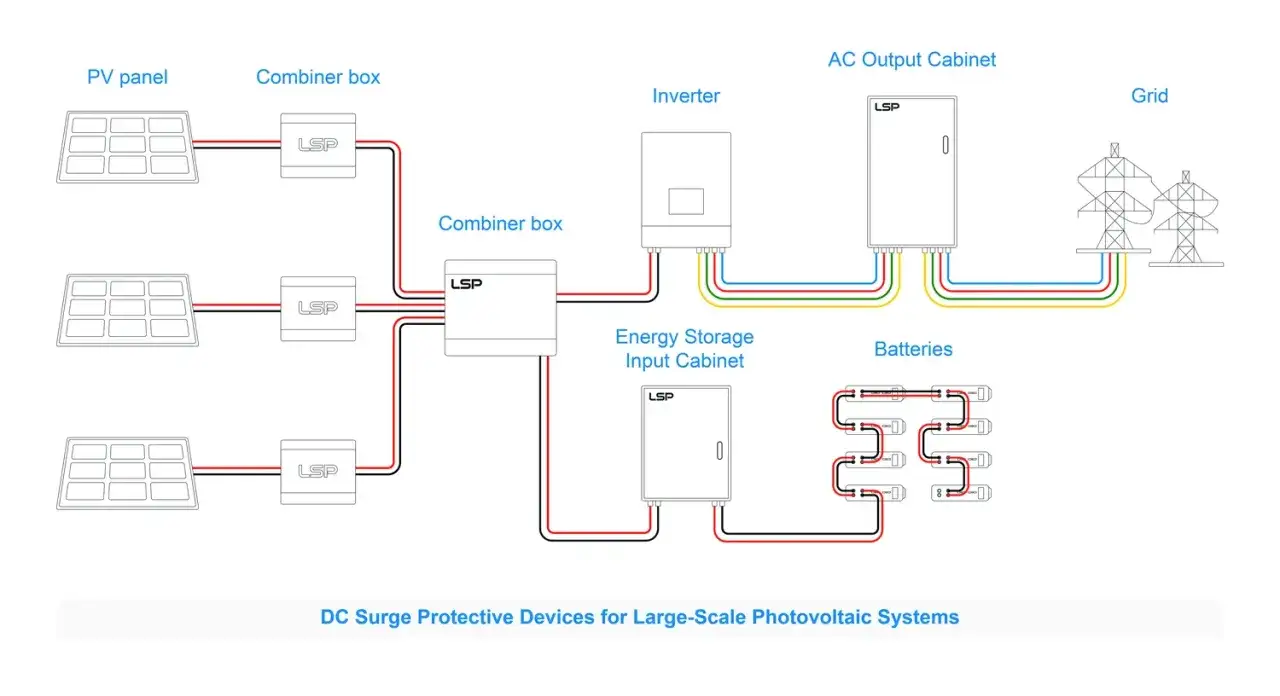

| Fotowoltaika | wejścia falownika AC/DC, monitoring, elementy komunikacji | pomaga ograniczyć przepięcia od sieci i od rozległej instalacji na dachu |
W instalacjach PV szczególnie ważne jest jedno: ten element nie zastępuje pełnej ochrony odgromowej ani właściwie dobranego SPD. Działa najlepiej jako ostatni stopień ochrony, czyli wtedy, gdy większą energię przejmują wcześniejsze urządzenia, a on dopina bezpieczny poziom napięcia dla elektroniki. Skoro wiadomo już, gdzie ma sens, warto jeszcze odróżnić go od zabezpieczeń, które na pierwszy rzut oka wyglądają podobnie, ale pracują zupełnie inaczej.
Czym różni się od bezpiecznika, diody TVS i iskiernika
To porównanie jest ważne, bo wiele osób wrzuca wszystkie te elementy do jednego worka „ochrony przed przepięciem”. W praktyce każdy z nich robi coś innego, a dobry projekt polega na ich sensownym połączeniu, a nie na przypadkowym doborze jednego komponentu.
| Element | Jak reaguje | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Bezpiecznik | rozłącza obwód przy nadprądzie | trwałe zwarcie, przeciążenie, uszkodzenie przewodu lub zasilania | nie ogranicza impulsu napięciowego, tylko odcina obwód po awarii |
| Dioda TVS | bardzo szybko klamruje przepięcie | linie sygnałowe, porty komunikacyjne, delikatna elektronika | ma mniejszą zdolność pochłaniania energii niż większe rozwiązania ochronne |
| Iskiernik lub GDT | przewodzi po zapłonie przy wyższym impulsie | duże energie udarowe, ochrona główna | zadziała wolniej i zwykle wymaga współpracy z innymi stopniami ochrony |
| MOV | gwałtownie zmniejsza rezystancję przy wzroście napięcia | ochrona zasilania, urządzeń końcowych i układów pośrednich | starzeje się po kolejnych udarach i może wymagać kontroli termicznej |
W praktyce najlepsze układy łączą kilka metod naraz. Gdy energia impulsu jest duża, pierwszy stopień przejmuje najcięższy cios, a później działa dokładniejsze ograniczenie dla elektroniki. Coraz częściej spotyka się też układy hybrydowe, bo zwykłe „jedno zabezpieczenie na wszystko” rzadko daje trwały efekt. To prowadzi do pytania, jak dobrać właściwy wariant do konkretnej instalacji, zamiast kupować element tylko dlatego, że ma ładnie wyglądające parametry katalogowe.
Jak dobrać właściwy model do napięcia i energii impulsu
W doborze zaczynam zawsze od napięcia pracy, a dopiero później patrzę na energię i prąd udarowy. Jeśli parametr znamionowy jest zbyt niski, element będzie się niepotrzebnie grzał albo zadziała tam, gdzie nie powinien. Jeśli jest zbyt wysoki, ochrona będzie po prostu zbyt „twarda” i nie obniży przepięcia do bezpiecznego poziomu.
| Parametr | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Napięcie pracy | AC czy DC i wartość znamionowa | musi być wyższe od normalnego napięcia w obwodzie; w sieci 230 V AC często spotyka się klasę 275 V AC |
| Napięcie klamrowania | poziom ograniczenia impulsu | im niższe, tym lepiej dla elektroniki, ale nie kosztem nieprawidłowej pracy układu |
| Prąd udarowy | wartość dla impulsu, zwykle 8/20 µs | dobieraj z zapasem do realnego ryzyka, długości przewodów i ekspozycji na burze |
| Energia impulsu | mJ lub J | większy zapas ma sens tam, gdzie impulsów może być wiele, a nie jeden incydent |
| Zabezpieczenie termiczne | termik, bezpiecznik lub układ odłączający | przydaje się, gdy napięcie utrzymuje się zbyt długo i komponent zaczyna się przegrzewać |
W katalogach producentów widać wyraźnie, że małe elementy SMD są przeznaczone głównie do delikatnych wejść i linii sygnałowych, a większe wersje osiowe lub radialne radzą sobie z wyższą energią i mocniejszymi impulsami. Sama obudowa mówi więc sporo o zastosowaniu, ale nie zastępuje analizy całego obwodu. Najlepszy dobór nadal zaczyna się od odpowiedzi na pytanie: co dokładnie ma zostać ochronione i skąd może przyjść impuls?
Jeżeli ta odpowiedź jest niejasna, najczęstszym błędem jest kupienie „mocniejszego” elementu bez sprawdzenia, czy jego napięcie pracy i sposób montażu pasują do instalacji. Dobór to jednak nie tylko tabela parametrów, bo równie często przegrywa montaż i późniejsza eksploatacja.
Na jakie błędy i objawy zużycia zwracam uwagę
TDK zwraca uwagę, że przy długotrwałym przeciążeniu może dojść do ucieczki cieplnej, dlatego wersje z zabezpieczeniem termicznym mają sens nie tylko na papierze. W praktyce to właśnie temperatura często zdradza, że układ ochrony przestał pracować tak, jak powinien.
| Objaw | Co może oznaczać | Co zrobić |
|---|---|---|
| Przebarwienie lub pęknięcie obudowy | przegrzanie, wiele impulsów albo zbyt długie przeciążenie | odłączyć układ, sprawdzić resztę zabezpieczeń i wymienić element |
| Wyraźny zapach spalenizny | uszkodzenie struktury materiału | nie uruchamiać instalacji ponownie bez kontroli |
| Zadziałany wskaźnik końca życia w ograniczniku | moduł ochronny nie spełnia już roli | wymienić wkład lub cały moduł zgodnie z instrukcją producenta |
| Nadmierne grzanie podczas pracy | zbyt niski zapas napięcia, zbyt duża liczba impulsów albo błędny montaż | zweryfikować dobór i miejsce instalacji |
- Za mały zapas napięcia sprawia, że ochrona działa zbyt często i zaczyna się szybciej zużywać.
- Zbyt długie przewody zwiększają indukcyjność i podnoszą napięcie resztkowe, więc cały układ traci skuteczność.
- Brak współpracy z bezpiecznikiem lub termikiem to ryzyko, że przy awarii element będzie się tylko coraz mocniej grzał.
- Mylenie ochrony przed przepięciem z ochroną odgromową prowadzi do złych oczekiwań i błędnych decyzji montażowych.
W praktyce najwięcej błędów widzę nie przy samym zakupie, tylko przy założeniu, że jeden komponent rozwiąże problem całej instalacji. Gdy urządzenie było już wielokrotnie narażone na impulsy, a obudowa listwy albo modułu wygląda podejrzanie, nie warto liczyć na cud. W takich sytuacjach bezpieczniej jest potraktować to jako sygnał do wymiany niż jako drobny defekt kosmetyczny. To prowadzi do ostatniego, ale najważniejszego elementu układanki: samego systemu ochrony, w którym ten komponent ma tylko jedną z ról.
Co jeszcze decyduje o skutecznej ochronie instalacji
Jeśli miałbym wskazać jedną rzecz, która najbardziej poprawia skuteczność ochrony, byłaby to nie sama elektronika, lecz układ połączeń. Krótka droga do uziemienia, mała pętla przewodów i sensowna koordynacja stopni ochrony robią większą różnicę niż pozornie „mocniejszy” komponent zamontowany byle gdzie.
- Krótki tor odprowadzenia zmniejsza indukcyjność i poprawia realne działanie ochrony.
- Koordynacja typu 1, 2 i 3 pozwala podzielić energię impulsu między kilka stopni zamiast oddawać wszystko jednemu elementowi.
- Połączenie wyrównawcze ogranicza różnice potencjałów między częściami instalacji.
- Oddzielne podejście do strony AC i DC jest szczególnie ważne w PV, gdzie ryzyko nie kończy się na jednym wejściu falownika.
- Okresowa kontrola stanu pomaga wykryć zużycie zanim dojdzie do awarii sprzętu.
Sam warystor nie załatwia całej ochrony, ale dobrze dobrany, dobrze zamontowany i wpięty w sensowny układ potrafi oszczędzić bardzo drogiego remontu elektroniki. Jeśli patrzysz na instalację domową albo fotowoltaiczną, zacznij od trasy przewodów, klasy ochrony i warunków pracy, a dopiero potem wybieraj konkretny model. To właśnie ta kolejność najczęściej decyduje o tym, czy ochrona będzie działać w praktyce, a nie tylko na etykiecie.
