Pojemność kondensatora to jedna z tych wielkości, które wyglądają abstrakcyjnie tylko na początku. W praktyce decyduje o tym, ile ładunku element potrafi zgromadzić przy danym napięciu, jak stabilnie zachowa się zasilanie i czy układ poradzi sobie z tętnieniami oraz zakłóceniami. Poniżej wyjaśniam to bez szkolnej mgły: od definicji, przez jednostki i wzory, po realne zastosowania w elektronice, energetyce i instalacjach PV.
Najważniejsze fakty, które porządkują temat
- To miara związku między zgromadzonym ładunkiem a napięciem na okładkach.
- Jednostką jest farad, ale w praktyce najczęściej spotyka się µF, nF i pF.
- Na wartość wpływają głównie powierzchnia okładek, odległość między nimi i rodzaj dielektryka.
- Połączenie równoległe zwiększa pojemność, a szeregowe ją zmniejsza, ale poprawia odporność napięciową.
- W rzeczywistym układzie liczą się też ESR, upływność, temperatura i częstotliwość pracy.
Co naprawdę oznacza ta wielkość w kondensatorze
Najprościej ujmując, chodzi o odpowiedź na pytanie: ile ładunku można zgromadzić przy określonym napięciu. Zależność zapisuje się wzorem C = Q/U, gdzie C to pojemność, Q - ładunek, a U - napięcie między okładkami. Im większa pojemność przy tym samym napięciu, tym więcej ładunku da się „upchnąć” w polu elektrycznym kondensatora.
Ważny detal, który często umyka początkującym: sam kondensator jako całość nie ma „wypadkowego” ładunku dodatniego albo ujemnego. Ładunki pojawiają się na jego okładkach, ale są przeciwnie skierowane. To właśnie rozdzielenie ładunku tworzy pole elektryczne i pozwala magazynować energię.
Jeśli chcesz spojrzeć na to jeszcze praktyczniej, można powiedzieć tak: przy tym samym napięciu większa pojemność oznacza większy zapas ładunku, a więc także większy potencjał do stabilizowania napięcia w układzie. Dla energii zgromadzonej w kondensatorze przydaje się też drugi wzór: E = 1/2 · C · U². Z tego od razu wynika, że napięcie ma ogromne znaczenie, bo energia rośnie z jego kwadratem.
Skoro definicja jest już jasna, sensownie jest przejść do tego, co tę wartość fizycznie kształtuje.
Od czego zależy wartość pojemności
W kondensatorze płaskim najprostszy opis jest bardzo intuicyjny: pojemność rośnie, gdy zwiększa się powierzchnia okładek, a maleje, gdy rośnie odległość między nimi. Dochodzi do tego jeszcze rodzaj dielektryka, czyli materiału izolującego między okładkami. W praktyce najczęściej korzysta się z zależności C = ε · A / d, gdzie ε oznacza przenikalność elektryczną, A - powierzchnię, a d - odstęp między elektrodami.
| Czynnik | Wpływ na pojemność | Co to oznacza w praktyce |
|---|---|---|
| Większa powierzchnia okładek | Pojemność rośnie | Więcej miejsca na rozdzielenie ładunku |
| Mniejsza odległość między okładkami | Pojemność rośnie | Lepsze „upakowanie” pola, ale większe ryzyko przebicia |
| Dielektryk o wyższej przenikalności | Pojemność rośnie | Materiał mocniej wspiera magazynowanie ładunku |
| Geometria i wykonanie | Zmieniają wartość i zachowanie realne | Wchodzi w grę ESR, ESL i rzeczywista stabilność w układzie |
| Temperatura i częstotliwość pracy | Mogą obniżać efektywną pojemność | Parametr katalogowy nie zawsze odpowiada warunkom pracy |
Tu właśnie widać, dlaczego dwa kondensatory o tym samym oznaczeniu na obudowie nie muszą zachowywać się identycznie. Jeden może być lepszy do filtracji zasilania, drugi do pracy impulsowej, a trzeci do precyzyjnego układu pomiarowego. Gdy patrzę na taki element, nie interesuje mnie wyłącznie liczba w mikrofaradach - liczy się też materiał, tolerancja i warunki, w jakich ma pracować.
To prowadzi do kolejnego problemu, z którym w praktyce spotyka się niemal każdy: jak czytać oznaczenia, żeby nie pomylić wartości, jednostek i napięcia znamionowego.
Jak czytać jednostki i oznaczenia bez pomyłek

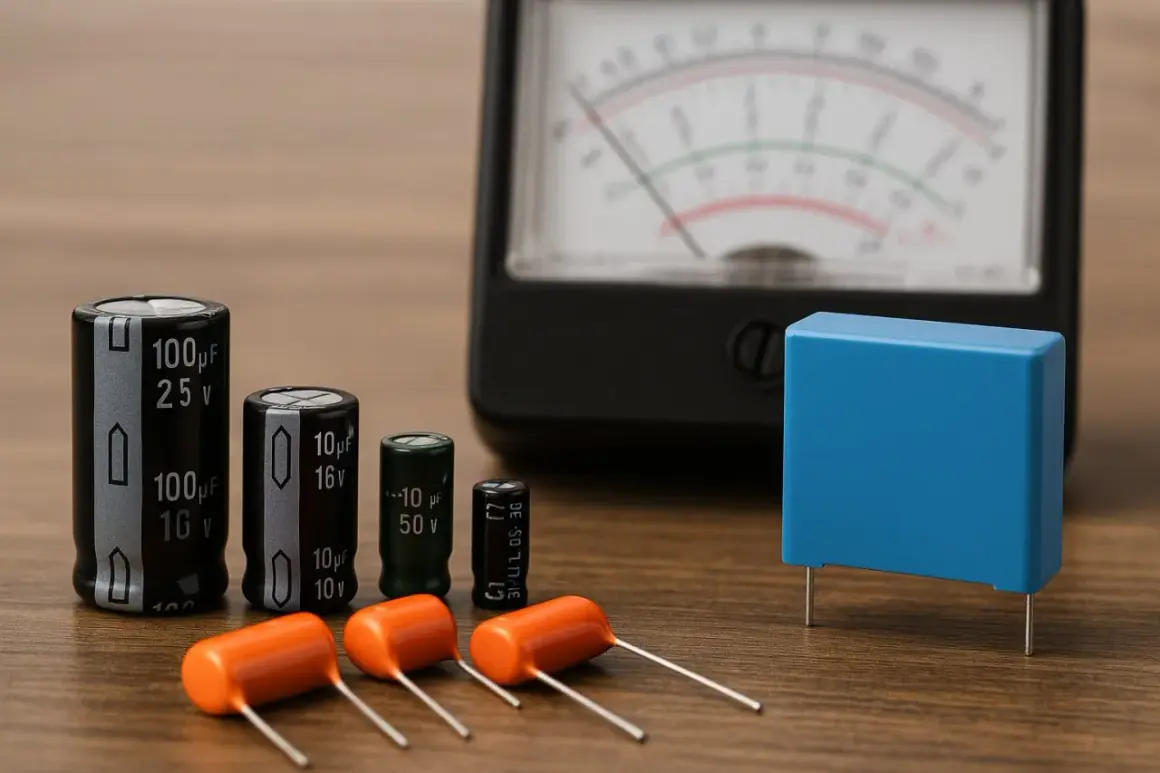

Jednostką pojemności jest farad, ale w elektronice użytkowej to wartość bardzo duża, dlatego niemal zawsze pracuje się z jej wielokrotnościami i podwielokrotnościami. Najczęściej spotkasz mikrofarady, nanofarady i pikofarady. Sama liczba na obudowie bez kontekstu potrafi wprowadzić w błąd, dlatego zawsze sprawdzam nie tylko pojemność, ale też napięcie znamionowe i tolerancję.| Jednostka | Zapis | Wartość w faradach | Przykład użycia |
|---|---|---|---|
| farad | F | 1 F | Rzadko w prostych układach, częściej w magazynowaniu energii |
| miligfarad | mF | 10⁻³ F | Spotykany rzadziej, ale pojawia się w niektórych katalogach |
| mikrofarad | µF | 10⁻⁶ F | Zasilacze, układy filtrujące, elektronika ogólna |
| nanofarad | nF | 10⁻⁹ F | Filtry, sprzęganie sygnałów, układy impulsowe |
| pikofarad | pF | 10⁻¹² F | Wysokie częstotliwości, obwody rezonansowe, RF |
Przeczytaj również: Ile zarabia elektryk w Polsce? Mediana, widełki i czynniki wzrostu
Co oznaczają trzy cyfry na małych kondensatorach
W małych kondensatorach ceramicznych często pojawia się kod trzycyfrowy. Działa on tak samo jak zapis z mnożnikiem: pierwsze dwie cyfry to liczba znacząca, trzecia mówi, ile zer dopisać w pikofaradach. 104 oznacza 100 000 pF, czyli 100 nF. 473 to 47 000 pF, czyli 47 nF. Taki zapis jest wygodny, ale tylko wtedy, gdy człowiek wie, w jakiej jednostce go czytać.
Druga rzecz, którą warto od razu rozróżniać, to pojemność i napięcie znamionowe. Kondensator opisany jako 1000 µF 25 V nie mówi, że „ma 25 V pojemności”. Oznacza to po prostu, że przy pracy nie powinien być przekraczany poziom 25 V, a sama pojemność wynosi 1000 µF. To częsty błąd początkujących i jeden z tych, które potrafią szybko skończyć się uszkodzeniem elementu.
Skoro jednostki i oznaczenia są już czytelne, pora na to, co najbardziej przydaje się przy obliczeniach i projektowaniu układu: łączenie elementów w szereg i równolegle.
Co zmienia połączenie szeregowe i równoległe
W praktyce bardzo często nie dobiera się jednego kondensatora, tylko buduje układ z kilku elementów. Wtedy pojemność zastępcza zależy od sposobu połączenia. To prosty temat na papierze, ale w realnym układzie ma spore znaczenie: od tego zależy nie tylko łączna pojemność, lecz także rozkład napięcia i zachowanie przy obciążeniu.
| Rodzaj połączenia | Wzór na pojemność zastępczą | Co uzyskujesz | Na co uważać |
|---|---|---|---|
| Równoległe | Cz = C1 + C2 + C3 + ... | Większą pojemność całkowitą | To samo napięcie na wszystkich gałęziach |
| Szeregowe | 1/Cz = 1/C1 + 1/C2 + 1/C3 + ... | Mniejszą pojemność, ale wyższe dopuszczalne napięcie układu | Napięcie może rozkładać się nierówno, zwłaszcza w elektrolitach |
W tym miejscu łatwo zauważyć, że sama liczba w mikrofaradach nie wystarcza. W praktyce ważne jest jeszcze to, jak element zachowuje się pod obciążeniem, temperaturą i częstotliwością.
Dlaczego rzeczywisty kondensator nie zachowuje się idealnie
W idealnym świecie kondensator byłby czystą pojemnością. W rzeczywistości ma też własności uboczne, które wpływają na pracę układu. Najważniejsze z nich to ESR (równoważna rezystancja szeregowa), upływność oraz ESL (równoważna indukcyjność szeregowa). To brzmi technicznie, ale sens jest prosty: element nie tylko magazynuje ładunek, lecz także trochę go traci i nie zachowuje się tak samo przy każdej częstotliwości.
- ESR powoduje straty energii i nagrzewanie, szczególnie przy dużych tętnieniach prądu.
- Upływność sprawia, że część ładunku z czasem „ucieka”, nawet jeśli napięcie nie powinno się zmieniać.
- ESL ogranicza skuteczność przy bardzo szybkich zmianach sygnału.
- Temperatura może przyspieszać starzenie i zmieniać parametry pracy.
- Częstotliwość wpływa na to, czy kondensator działa jak skuteczny magazyn energii, czy już tylko częściowo spełnia swoją rolę.
W praktyce oznacza to, że dwa elementy o tej samej pojemności nominalnej mogą dawać zupełnie inny efekt w zasilaczu impulsowym, a inny w układzie audio czy pomiarowym. Ja zawsze traktuję dane katalogowe jako punkt startowy, nie jako obietnicę działania w każdych warunkach. Dopiero po uwzględnieniu ESR, temperatury i prądu tętnień można sensownie ocenić, czy dany element rzeczywiście pasuje do zadania.
Ta różnica między teorią a praktyką ma największe znaczenie tam, gdzie kondensator nie jest dodatkiem, tylko częścią układu odpowiedzialną za stabilność zasilania. I właśnie tam pojemność zaczyna mieć bardzo konkretny, codzienny sens.
Gdzie ta wiedza najbardziej pomaga w energetyce i codziennej elektronice
W zasilaczach, falownikach i układach sterowania kondensator nie służy wyłącznie do „przechowywania energii”. Najczęściej stabilizuje napięcie, tłumi zakłócenia i pomaga przejść przez krótkie skoki obciążenia. To samo widać w prostych urządzeniach domowych, jak i w instalacjach związanych z energią odnawialną. W układach fotowoltaicznych, zwłaszcza po stronie DC i w falownikach, kondensatory wygładzają szybkie zmiany napięcia i ograniczają tętnienia, które mogłyby obciążać resztę elektroniki.
| Zastosowanie | Typowy rząd pojemności | Po co jest używany |
|---|---|---|

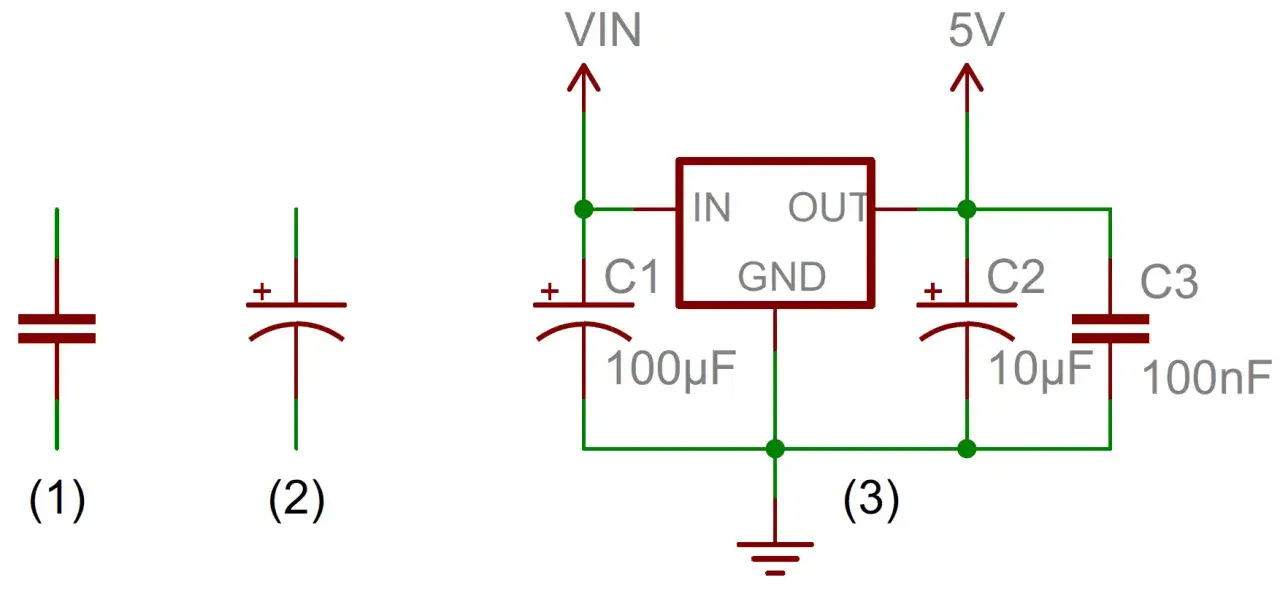

| Odsprzęganie układów cyfrowych | 100 nF | Tłumienie szybkich zakłóceń przy zasilaniu układów scalonych |
| Lokalna stabilizacja napięcia | 1-10 µF | Pomoc przy nagłych zmianach poboru prądu |
| Filtrowanie tętnień po prostowaniu | 470-4700 µF | Wygładzanie napięcia w zasilaczach i torach DC |
| Układy mocy i falowniki | zależnie od konstrukcji, często większe wartości i specjalne serie | Buforowanie energii chwilowej i praca pod dużym prądem tętnień |
Warto przy tym zachować zdrowy realizm: kondensator nie zastępuje akumulatora. Może bardzo szybko oddać lub przyjąć energię, ale jego gęstość energii jest mała w porównaniu z baterią. Dlatego świetnie sprawdza się w krótkich, dynamicznych zadaniach, a dużo gorzej wtedy, gdy ktoś oczekuje długiego podtrzymania zasilania. To różnica, którą w praktyce trzeba rozumieć, zwłaszcza w systemach energetycznych i przemysłowych.
Na końcu zawsze wracam do jednej zasady: dobry dobór kondensatora zaczyna się od pojemności, ale nie kończy na niej. Liczy się też napięcie, temperatura, ESR i to, w jakim fragmencie układu element ma pracować.
Na co patrzę przed montażem, żeby układ działał stabilnie
Gdy mam dobrać kondensator do konkretnego zadania, nie sprawdzam wyłącznie jednego parametru. Najpierw pytam, czy element ma filtrować zakłócenia, wygładzać napięcie, czy może pracować w układzie impulsowym. Potem dopiero dobieram pojemność. W praktyce pomaga mi krótka lista kontrolna.- Pojemność musi pasować do funkcji układu, a nie tylko do „ładnej” wartości z katalogu.
- Napięcie znamionowe powinno mieć sensowny zapas względem rzeczywistej pracy.
- Polaryzacja ma znaczenie w kondensatorach elektrolitycznych i tantalowych.
- ESR i prąd tętnień są krytyczne w zasilaczach, przetwornicach i falownikach.
- Temperatura pracy i trwałość mają znaczenie, jeśli układ ma działać długo i bez serwisu.
- Tolerancja przypomina, że wartość katalogowa nie jest gwarancją dokładnie takiej samej wartości w każdej sztuce.
Jeśli mam zostawić jedną praktyczną myśl, to tę: dobrze dobrany kondensator nie jest „jak największy”, tylko odpowiedni do konkretnego zadania. W elektronice, zasilaniu i energetyce to właśnie ta różnica decyduje o tym, czy układ pracuje spokojnie, czy zaczyna sprawiać problemy po pierwszym realnym obciążeniu.
