W instalacjach prądu przemiennego sama liczba w kilowatach nie mówi jeszcze wszystkiego o obciążeniu, doborze zabezpieczeń ani o tym, jak naprawdę pracuje urządzenie. Najwięcej zamieszania robi tu moc pozorna, bo to ona pokazuje, ile prądu musi faktycznie przepłynąć przez przewody, falownik, UPS albo transformator. Poniżej rozkładam ten temat na proste elementy: definicję, wzory, praktyczne przykłady z domu i fotowoltaiki oraz błędy, które najczęściej prowadzą do złego doboru sprzętu.
Najważniejsze liczby i zależności, które trzeba znać
- W i kW opisują moc czynną, czyli to, co zamienia się w pracę, ciepło albo ruch.
- VA i kVA pokazują całkowite obciążenie widziane przez źródło zasilania.
- Im niższy współczynnik mocy, tym większy prąd trzeba dostarczyć dla tej samej mocy użytecznej.
- W układzie jednofazowym często korzysta się z zależności
S = U × I, a w trójfazowym symetrycznym zS = √3 × U × I. - W domu rachunek za energię zwykle opiera się na kWh, ale przewody, bezpieczniki i źródła zasilania „widzą” również obciążenie w VA.
Skąd bierze się różnica między mocą czynną, bierną i całkowitą
Ja najczęściej tłumaczę to tak: w obwodzie AC nie wystarczy wiedzieć, ile energii urządzenie wykorzystuje, trzeba jeszcze wiedzieć, jakim prądem to robi. Odbiornik rezystancyjny, taki jak grzałka, zamienia prawie całą energię na ciepło, więc sytuacja jest prosta. Przy silniku, transformatorze, zasilaczu impulsowym czy falowniku część energii krąży między źródłem a odbiornikiem, a to zmienia obraz całego układu.

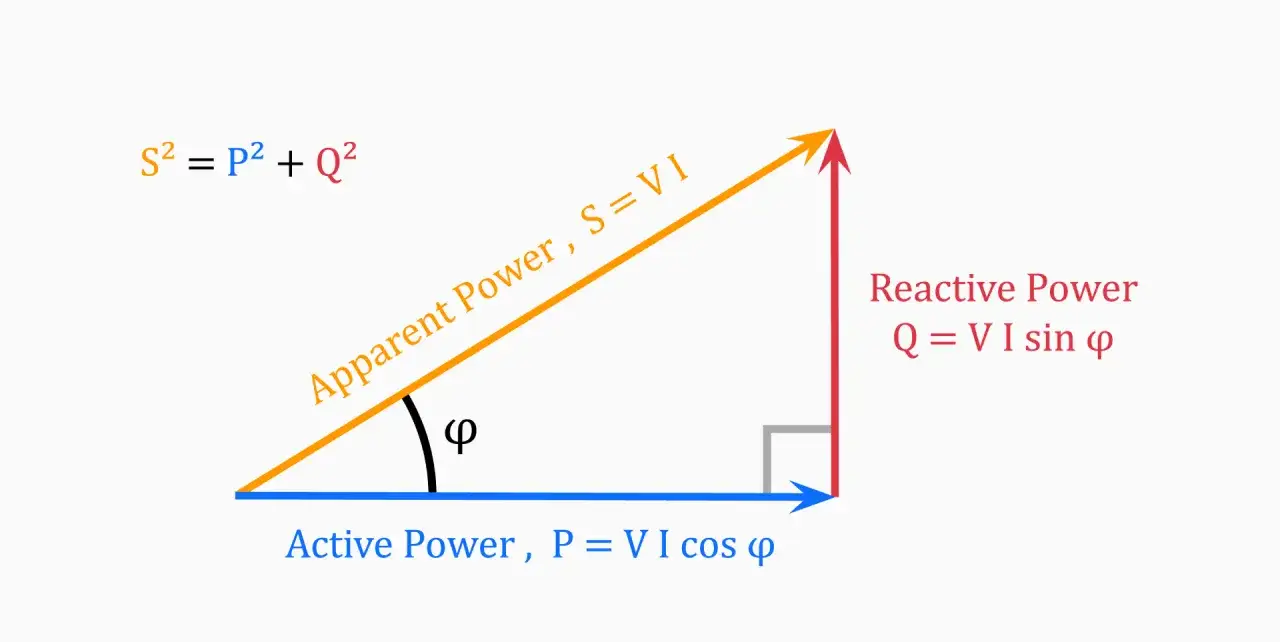

Moc czynna to ta część, która wykonuje realną pracę. Moc bierna nie znika bez śladu, tylko okresowo magazynuje energię w polu magnetycznym albo elektrycznym i oddaje ją z powrotem. Z kolei wartość S, czyli moc całkowita widziana przez źródło, obejmuje oba składniki naraz i właśnie dlatego bywa większa niż sama moc użyteczna.
W praktyce oznacza to prostą rzecz: dwa urządzenia mogą pobierać tyle samo kW, ale jedno z nich będzie obciążało instalację znacznie mocniej, bo potrzebuje większego prądu. Kiedy to zrozumiesz, łatwiej przejść do wzorów i zobaczyć, gdzie wchodzą VA, var oraz cosφ.
Jak policzyć wartości bez mieszania jednostek

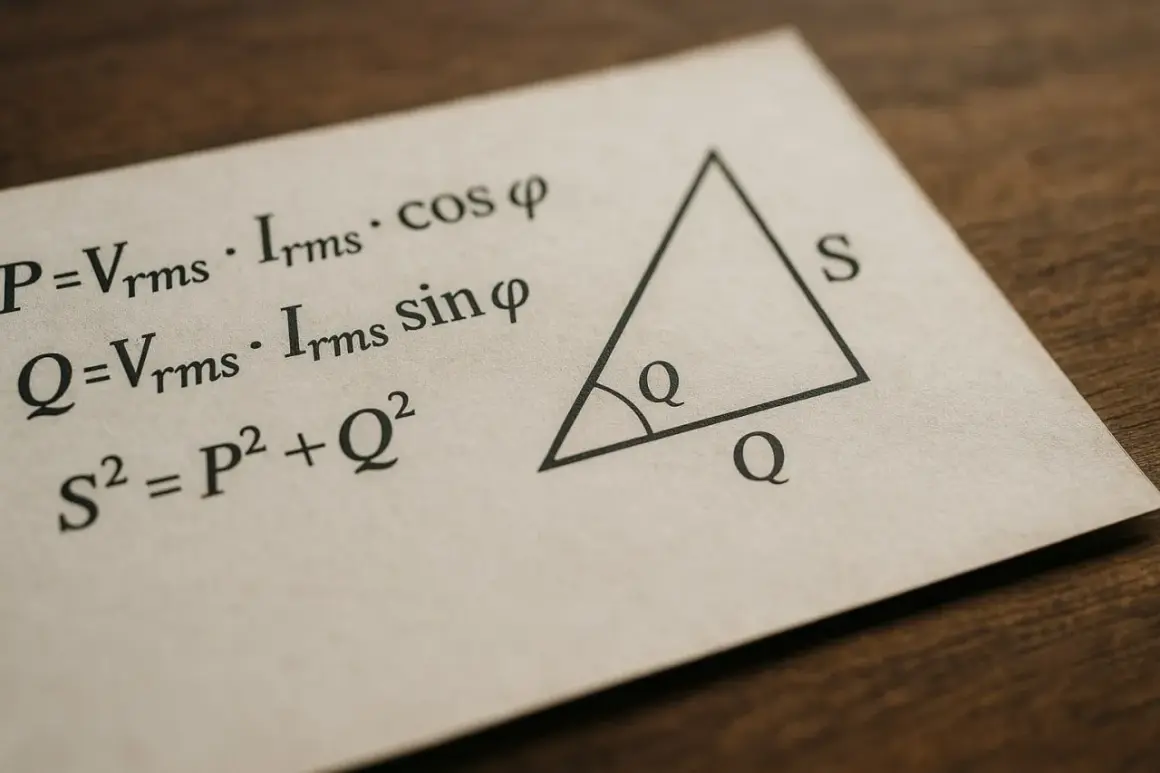

Najczytelniej patrzeć na ten temat przez kilka zależności, które w elektrotechnice wracają bez przerwy. W prostym układzie jednofazowym i przy przebiegach sinusoidalnych punktem wyjścia jest iloczyn napięcia i prądu, a współczynnik mocy mówi, jaka część tej energii staje się mocą czynną.
| Wielkość | Symbol | Jednostka | Wzór w uproszczeniu | Co opisuje |
|---|---|---|---|---|
| Moc całkowita | S |
VA / kVA
|
S = U × I |
Całe obciążenie prądowe widziane przez źródło |
| Moc czynna | P |
W / kW
|
P = U × I × cosφ |
Część, która zamienia się w pracę lub ciepło |
| Moc bierna | Q |
var / kvar
|
Q = U × I × sinφ |
Część związana z magazynowaniem i oddawaniem energii |
W układzie trójfazowym symetrycznym wzór na S przyjmuje postać S = √3 × U × I, a dla P i Q dochodzą odpowiednio cosφ i sinφ. To ważne, bo wielu użytkowników porównuje tylko waty z tabliczki, ignorując to, że instalacja i zabezpieczenia muszą obsłużyć również prąd wynikający z całej mocy pozornej. Ja zwykle dodaję jeszcze jedną uwagę: w prostych przykładach szkolnych współczynnik mocy bywa utożsamiany z cosφ, ale przy urządzeniach z elektroniką mocy i odkształconym prądem rzeczywisty PF nie zawsze jest identyczny z samym przesunięciem fazowym.
Dlaczego to ma znaczenie w domu, fotowoltaice i przy urządzeniach z silnikiem
W domu największa różnica wychodzi tam, gdzie urządzenie nie pracuje jak zwykła grzałka. Lodówka, pompa ciepła, klimatyzator, pompa obiegowa, elektronarzędzie z silnikiem czy zasilacz impulsowy potrafią generować większy prąd, niż sugerowałaby sama moc czynna. Dla użytkownika oznacza to nie tylko większe obciążenie przewodów, ale też ryzyko zadziałania zabezpieczeń albo problemów przy starcie.
W fotowoltaice temat wraca szczególnie często przy falownikach, bo ich parametry często podaje się w kVA albo jako zakres pracy z określonym współczynnikiem mocy. Jeśli falownik ma limit mocy pozornej, to przy pracy z kompensacją bierną nie zawsze odda pełną moc czynną. Mówiąc prościej: przy wymaganym cosφ część „zasobu” urządzenia idzie na obsługę składowej biernej, a nie na sam eksport energii do sieci. To nie jest detal marketingowy, tylko realne ograniczenie wynikające z elektroniki mocy i chłodzenia.
| Urządzenie | Co zwykle widzisz w specyfikacji | Na co zwrócić uwagę w praktyce |
|---|---|---|
| UPS |
VA i W
|
W ogranicza moc użyteczną, a VA mówi o obciążeniu prądowym |
| Falownik PV |
kW, kVA, zakres cosφ |
Przy wsparciu sieci część możliwości idzie na moc bierną |
| Agregat prądotwórczy |
kVA, czasem kW
|
Nie zakładaj, że 1 kVA zawsze równa się 1 kW |
| Silnik lub pompa ciepła |
kW, prąd znamionowy, cosφ |
Start bywa trudniejszy niż praca ustalona |
To właśnie tutaj najłatwiej zobaczyć, że dwa identyczne numery na papierze nie muszą znaczyć tego samego w instalacji. Grzałka 2 kW i sprężarka 2 kW to nie jest ten sam przypadek, bo jeden odbiornik jest prawie czysto rezystancyjny, a drugi ma zachowanie zależne od fazy, obciążenia i momentu rozruchowego. Kiedy patrzę na projekt instalacji, zawsze zaczynam od pytania: co naprawdę płynie przez przewód, a nie tylko co pokazuje etykieta.
Jak czytać tabliczki znamionowe i karty katalogowe
Tabliczka znamionowa często mówi więcej, niż widać na pierwszy rzut oka, ale trzeba czytać ją w odpowiedniej kolejności. Najpierw sprawdzam napięcie, potem prąd, dopiero później moc i współczynnik mocy. Taka kolejność ma sens, bo w praktyce to prąd determinuje obciążenie przewodów, spadki napięcia i dobór zabezpieczeń.
Jeżeli producent podaje dwie wartości, na przykład 1500 VA i 900 W, to nie jest powtórzenie tej samej informacji. To sygnał, że urządzenie ma ograniczenie po stronie obciążenia prądowego oraz osobny limit dla mocy użytecznej. Przy UPS-ach, zasilaczach awaryjnych i agregatach to jeden z najczęstszych punktów pomyłki: użytkownik patrzy tylko na VA albo tylko na W i potem urządzenie pracuje na granicy możliwości.
- Sprawdź, czy wartość dotyczy pracy ciągłej, czy tylko chwilowej.
- Odczytaj, czy parametr odnosi się do jednej fazy, czy do układu trójfazowego.
- Poszukaj informacji o cosφ, bo bez niego sama liczba kW może być myląca.
- Zwróć uwagę na temperaturę pracy i derating, bo przy wyższej temperaturze urządzenia często oddają mniej.
- Jeśli urządzenie ma tryb boost lub overload, nie traktuj go jako mocy roboczej.
W kartach katalogowych zwracam jeszcze uwagę na zapisy dotyczące „leading” i „lagging” power factor. To informacja, w którą stronę układ kompensuje energię bierną i czy producent dopuszcza pracę z odchyleniem od unity PF. W praktyce ma to znaczenie zwłaszcza przy falownikach i większych zasilaczach, gdzie sterowanie siecią jest już elementem projektu, a nie dodatkiem. Po takim odczycie łatwiej uniknąć zbyt optymistycznych założeń.
Najczęstsze błędy przy interpretacji mocy w obwodach AC
Najwięcej problemów widzę wtedy, gdy ktoś traktuje wszystkie moce jak zamienne etykiety dla tego samego zjawiska. To prowadzi do nieporozumień przy doborze bezpieczników, ocenie obciążenia agregatu albo wyborze falownika do instalacji PV. W praktyce kilka błędów wraca szczególnie często:
- mylenie kW z kVA, jakby oznaczały to samo;
- zakładanie współczynnika mocy równego 1 dla każdego odbiornika;
- ignorowanie prądów rozruchowych silników, sprężarek i pomp;
- patrzenie tylko na moc znamionową, a nie na moc ciągłą;
- pomijanie różnicy między układem jednofazowym a trójfazowym;
- nieuwzględnianie harmonicznych przy zasilaczach impulsowych, LED-ach i elektronice mocy.
Ostatni punkt jest coraz ważniejszy, bo nowoczesna elektronika potrafi pobierać prąd w krótkich, „poszarpanych” impulsach. Wtedy sam kąt przesunięcia fazowego nie wystarcza do opisu sytuacji i trzeba patrzeć szerzej na true PF oraz jakość prądu. Nie oznacza to, że każdy domowy odbiornik wymaga analizy laboratoryjnej, ale przy większych instalacjach różnica między teorią a praktyką robi się już bardzo odczuwalna.
Jeżeli chcesz uniknąć błędu na etapie projektu, nie zaczynaj od pytania „ile to ma kilowatów?”, tylko „jaki prąd i w jakim trybie pracy ten sprzęt faktycznie pobiera?”. To proste przeformułowanie często oszczędza wymianę zabezpieczeń, korektę przewodów i niepotrzebne przewymiarowanie źródła zasilania.
Co sprawdzić przed wyborem urządzenia, żeby instalacja nie była przewymiarowana
Przy doborze sprzętu patrzę zawsze na trzy warstwy naraz: moc czynną, obciążenie w VA i warunki pracy. Dopiero ich zestawienie pokazuje, czy urządzenie będzie pracowało komfortowo, czy tylko „na papierze”. To szczególnie ważne przy falownikach PV, UPS-ach, agregatach i urządzeniach z silnikiem, bo tam margines bezpieczeństwa szybko znika.
- Sprawdź zarówno
P, jak iS, a nie tylko jedną z tych wartości. - Oceń zapas na rozruch, jeśli sprzęt ma silnik, sprężarkę albo transformator.
- Porównaj tryb pracy jednofazowej i trójfazowej, jeśli instalacja daje obie możliwości.
- Ustal, czy urządzenie ma pracować stale, czy tylko okresowo, bo to zmienia wymagania termiczne.
- W przypadku fotowoltaiki dopytaj, czy falownik ma pracować z regulacją cosφ i jaki będzie wtedy realny limit oddawanej energii.
Ja zwykle zostawiam też 20-30% zapasu tam, gdzie obciążenie jest zmienne albo pojawiają się skoki prądu. To nie jest sztywna reguła dla każdego przypadku, ale rozsądny punkt wyjścia, jeśli nie chcesz, żeby urządzenie działało stale na granicy swoich możliwości. Dobrze dobrana instalacja nie jest największa na rynku, tylko taka, która ma właściwy margines pracy i nie myli kW z kVA tam, gdzie ta różnica naprawdę decyduje o niezawodności.
Jeśli mam wskazać jedną rzecz, którą warto zapamiętać po lekturze, to jest nią prosty nawyk: przy każdym większym odbiorniku sprawdzaj nie tylko moc użyteczną, ale też całkowite obciążenie źródła. W praktyce to właśnie ten dodatkowy krok odróżnia poprawne założenie od instalacji, która później zaskakuje spadkiem napięcia, wybijaniem zabezpieczeń albo zbyt małą rezerwą pracy.
