W transformatorze nie chodzi tylko o zmianę napięcia. Przekładnia transformatora decyduje o tym, ile zwojów ma uzwojenie pierwotne i wtórne, jak zmieni się napięcie oraz co stanie się z prądem po stronie wyjściowej. To ważne nie tylko w energetyce, ale też w zasilaczach, układach separacyjnych i prostych instalacjach serwisowych. Poniżej wyjaśniam to bez zbędnej teorii, ale z liczbami i praktycznym kontekstem.
Najważniejsze informacje w skrócie
- Przekładnia opisuje relację między liczbą zwojów obu uzwojeń i zwykle wiąże się też z relacją napięć.
- W idealnym modelu obowiązuje zależność: im więcej zwojów ma uzwojenie wtórne względem pierwotnego, tym wyższe napięcie na wyjściu.
- Prąd zachowuje się odwrotnie niż napięcie, więc przy podwyższeniu napięcia prąd zwykle maleje.
- Na tabliczce znamionowej trzeba sprawdzić, jak producent zapisuje stosunek zwojów, bo spotyka się różne konwencje.
- W praktyce wynik jest tylko przybliżony, bo transformator ma straty i pod obciążeniem nie pracuje idealnie.

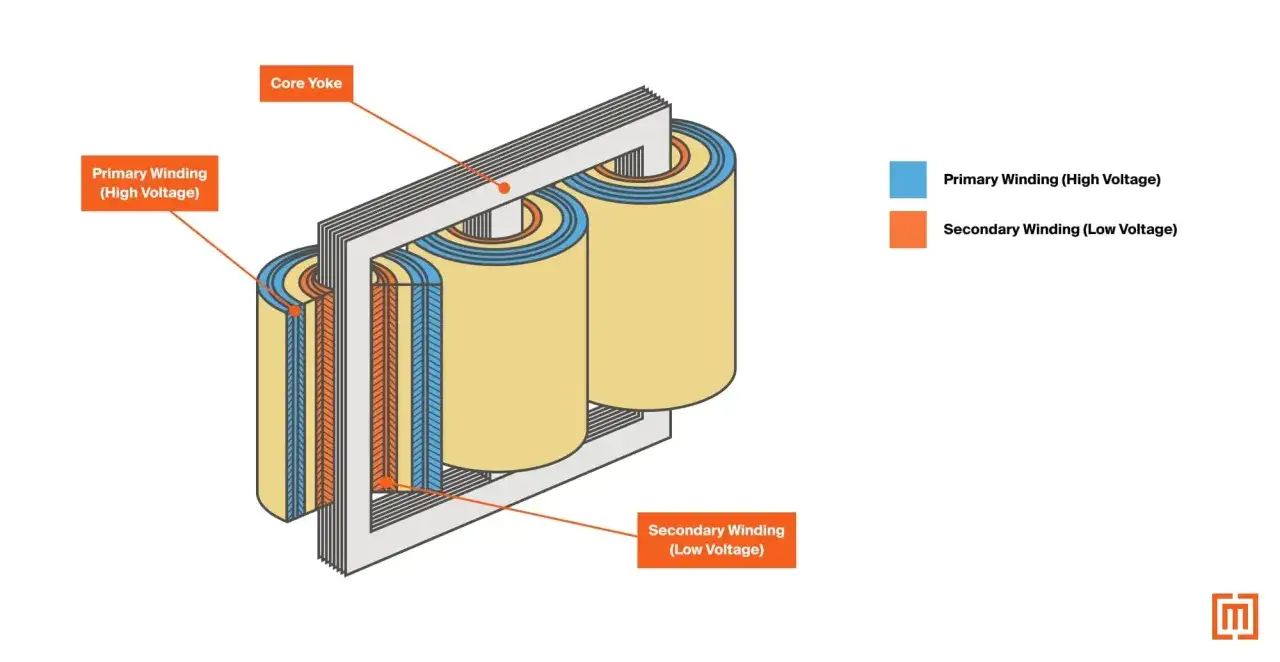

Co oznacza stosunek zwojów w transformatorze

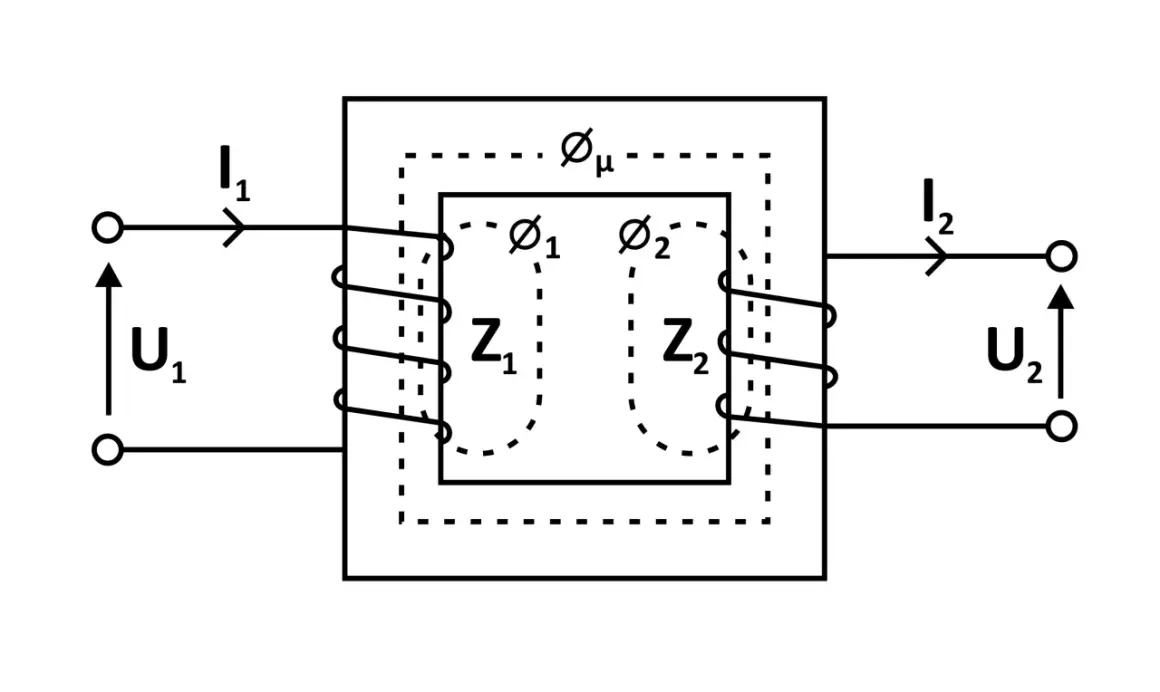

Najprościej mówiąc, chodzi o porównanie liczby zwojów w uzwojeniu pierwotnym i wtórnym. W transformatorze prąd przemienny w uzwojeniu wejściowym wytwarza zmienne pole magnetyczne, a rdzeń przekazuje ten strumień do drugiego uzwojenia. Dzięki temu na wyjściu pojawia się napięcie o innej wartości niż na wejściu.
Ja przyjmuję prosty punkt wyjścia: jeśli jedno uzwojenie ma więcej zwojów niż drugie, to napięcia też będą różne w podobnym stosunku. W modelu idealnym można to zapisać jako k = N1 / N2 ≈ U1 / U2, gdzie N1 i N2 to liczby zwojów, a U1 i U2 to napięcia. Warto jednak pamiętać, że część źródeł definiuje ten stosunek odwrotnie, więc zawsze trzeba sprawdzić, jak robi to producent albo autor opracowania.
To prowadzi do najważniejszej praktycznej zasady: sam rdzeń nie „tworzy” energii, tylko pozwala ją przekazać między obwodami w kontrolowany sposób. Następny krok to policzenie, co ten stosunek oznacza w konkretnych liczbach.
Jak obliczyć go bez pomyłki z konwencją zapisu
Żeby nie pogubić się w definicjach, najlepiej najpierw ustalić, jak zapisujesz uzwojenia. W praktyce spotkasz dwa podejścia: jedno traktuje jako punkt odniesienia uzwojenie pierwotne, drugie wtórne. Z punktu widzenia użytkownika ważniejsze od samej symboliki jest to, czy po obliczeniu dostajesz poprawny obraz napięcia na wyjściu.
W uproszczeniu można przyjąć, że:
- U1 / U2 odpowiada stosunkowi napięć pierwotnego do wtórnego,
- N1 / N2 odpowiada stosunkowi liczby zwojów,
- I2 / I1 zmienia się odwrotnie niż napięcie,
- w idealnym transformatorze moc po obu stronach jest zbliżona, bo to samo energię przekazuje, a nie ją mnoży.
Najprostsze przykłady dobrze pokazują logikę działania:
| Przykład uzwojeń | Stosunek zwojów | Efekt na napięcie | Efekt na prąd |
|---|---|---|---|
| 2000 zwojów do 200 zwojów | 10:1 | 230 V spada orientacyjnie do 23 V | Prąd rośnie około 10 razy |
| 400 zwojów do 800 zwojów | 1:2 | 230 V rośnie orientacyjnie do 460 V | Prąd maleje około 2 razy |
| 1000 zwojów do 1000 zwojów | 1:1 | Napięcie pozostaje zbliżone | Zmiana prądu wynika głównie ze strat i obciążenia |
Widać tu coś istotnego: sam wynik liczbowy nie wystarcza, jeśli nie wiesz, które uzwojenie jest wejściem, a które wyjściem. Dlatego przy kolejnych parametrach transformatora zawsze patrzę na zestaw, a nie tylko na pojedynczą liczbę.
Co zmienia wyższy albo niższy stosunek zwojów
Najbardziej odczuwalna zmiana dotyczy napięcia. Gdy uzwojenie wtórne ma więcej zwojów niż pierwotne, transformator podwyższa napięcie. Gdy ma ich mniej, napięcie spada. To właśnie dlatego w energetyce stosuje się transformatory do przesyłu energii na duże odległości, a w urządzeniach domowych i przemysłowych do zasilania odbiorników bezpieczniejszym lub wygodniejszym poziomem napięcia.
Druga sprawa to prąd. Jeśli napięcie rośnie, prąd po stronie wtórnej zwykle maleje, a jeśli napięcie spada, prąd rośnie. To nie jest ciekawostka akademicka, tylko bardzo praktyczna zależność: przy tym samym poziomie mocy niższy prąd oznacza mniejsze straty w przewodach, bo ogrzewanie przewodów zależy właśnie od prądu. Dlatego przy przesyle energii na większą odległość podnosi się napięcie, żeby ograniczyć straty.
Trzecia rzecz, o której często się zapomina, to częstotliwość. Transformator nie zmienia 50 Hz na coś innego. Jeśli zasilasz go z sieci 230 V/50 Hz, to na wyjściu nadal masz 50 Hz, tylko inne napięcie i inne proporcje prądów. W praktyce to ważne, bo transformator nie zastępuje przetwornicy częstotliwości.
Na końcu zostają straty: opór uzwojeń, nagrzewanie rdzenia i prądy wirowe. Dlatego realny układ zawsze odbiega od modelu idealnego. I właśnie z tego powodu sama przekładnia mówi sporo, ale nie mówi wszystkiego.
Jak odczytać dane z tabliczki znamionowej
Jeśli transformator jest już gotowym urządzeniem, najpierw patrzę na napięcia znamionowe, moc i ewentualne zaczepy regulacyjne. Tabliczka znamionowa zwykle podaje zakres pracy tak, żeby dało się od razu ocenić, czy urządzenie pasuje do konkretnego obwodu. To ważniejsze niż samo teoretyczne przeliczenie zwojów, bo w praktyce liczy się też dopuszczalne obciążenie.
Przy interpretacji danych zwracam uwagę na cztery rzeczy:
- napięcie pierwotne i wtórne - dzięki nim od razu widzisz, czy transformator podwyższa, czy obniża napięcie,
- moc znamionową - określa, ile energii urządzenie może przekazać bez przegrzewania,
- zaczepy regulacyjne - pozwalają korygować napięcie o kilka procent, gdy warunki sieciowe tego wymagają,
- typ transformatora - zwykły, separacyjny albo autotransformator nie zachowują się identycznie mimo podobnych oznaczeń napięć.
W instalacjach energetycznych i fotowoltaicznych to ma duże znaczenie, bo czasem ważniejsza od samej zmiany napięcia jest stabilność pracy pod zmiennym obciążeniem. Jeśli zignorujesz moc albo rodzaj połączenia, możesz dobrać urządzenie poprawne na papierze, ale słabe w praktyce. To naturalnie prowadzi do najczęstszych pomyłek.
Najczęstsze błędy przy interpretacji
W pracy z transformatorami najczęściej widzę cztery błędy. Pierwszy to mylenie konwencji zapisu. Jedni podają stosunek jako pierwotne do wtórnego, inni odwrotnie. Sama liczba bez opisu potrafi więc wprowadzić w błąd.
Drugi błąd to zakładanie, że napięcie na wyjściu zawsze będzie dokładnie zgodne z prostym wzorem. Tak jest tylko w przybliżeniu i tylko wtedy, gdy układ pracuje blisko założeń modelu idealnego. Pod obciążeniem pojawiają się spadki napięcia i straty.
Trzeci błąd to ignorowanie prądu. Użytkownik widzi, że napięcie spadło dziesięć razy, i zapomina, że prąd może wzrosnąć mniej więcej dziesięć razy. W efekcie źle dobiera przewody, zabezpieczenia albo sam transformator.
Czwarty błąd dotyczy oczekiwań wobec separacji. Zwykły transformator zapewnia oddzielenie galwaniczne, ale autotransformator już nie. Jeśli potrzebujesz bezpieczeństwa i izolacji obwodów, sama zgodność napięć nie wystarczy. Ja zawsze sprawdzam to na samym początku, bo później bywa już za późno.
To ważne, bo większość problemów nie wynika z samej fizyki urządzenia, tylko z błędnej interpretacji danych. A kiedy już to uporządkujesz, zostaje pytanie: jak wybrać rozwiązanie odpowiednie do konkretnego układu?
Na co patrzę, gdy przekładnia ma działać w realnym układzie
Gdy wybieram transformator do konkretnego zastosowania, nie patrzę wyłącznie na liczbę zwojów. Sprawdzam przede wszystkim, czy urządzenie ma właściwą moc, odpowiedni poziom izolacji, dopuszczalną temperaturę pracy i sensowny zapas względem obciążenia. Sama przekładnia jest punktem wyjścia, ale nie zamyka tematu.
W praktyce dobrze jest odpowiedzieć sobie na kilka pytań:
- czy potrzebuję podwyższenia napięcia, obniżenia napięcia, czy tylko separacji obwodów,
- czy układ będzie pracował ciągle, czy tylko okresowo,
- czy obciążenie jest stabilne, czy zmienne,
- czy liczy się niska masa i kompaktowe wymiary,
- czy ważniejsza jest sprawność, bezpieczeństwo, czy odporność na warunki pracy.
Jeżeli traktujesz transformator jako element całego systemu, a nie pojedynczy komponent, łatwiej uniknąć nietrafionego doboru. Właśnie dlatego przy projektach energetycznych i fotowoltaicznych zwykle zaczynam od funkcji w układzie, a dopiero potem schodzę do parametrów liczbowych. Przekładnia mówi mi, jak zmieni się napięcie i prąd, ale dopiero kontekst pokazuje, czy to rozwiązanie rzeczywiście ma sens.
Najprościej zapamiętać jedną rzecz: im lepiej rozumiesz stosunek zwojów, tym mniej przypadkowych decyzji podejmujesz przy doborze zasilania, zabezpieczeń i odbiorników. To niewielki fragment elektroniki i elektrotechniki, ale w praktyce potrafi zadecydować o stabilności całego układu.
