Napięcie to jedna z tych wielkości elektrycznych, które brzmią prosto, a w praktyce decydują o bezpieczeństwie, działaniu urządzeń i doborze całej instalacji. W tym tekście wyjaśniam, jaka jest jednostka napięcia, co naprawdę oznacza wolt, jak odróżnić napięcie od natężenia oraz jak patrzeć na to pojęcie w domu, elektronice i fotowoltaice.
Najważniejsze informacje o napięciu w skrócie
- Jednostką napięcia jest wolt (V), a w układzie SI zapisuje się go jako wielkość pochodną.
- 1 V oznacza 1 J/C, czyli jeden dżul energii przypadający na jeden kulomb ładunku.
- Napięcie opisuje różnicę potencjałów między dwoma punktami, a nie „ilość prądu”.
- W Polsce w gniazdku mamy nominalnie 230 V AC, czyli napięcie przemienne.
- Do pomiaru używa się woltomierza lub multimetru, podłączając go równolegle do badanego punktu.
- W fotowoltaice napięcie ma bezpośredni wpływ na sprawność, straty i bezpieczeństwo instalacji.
Czym jest napięcie i dlaczego mierzy się je w woltach
Najprościej ujmuję to tak: napięcie elektryczne mówi, ile energii przypada na jednostkę ładunku, gdy ładunek przechodzi między dwoma punktami układu. Dlatego właśnie nie wystarczy mówić o „pojedynczym punkcie” w oderwaniu od reszty obwodu. Zawsze chodzi o różnicę potencjałów, a nie o jakąś samodzielną cechę jednego przewodu czy jednego zacisku. Jednostką napięcia jest wolt (V). W zapisie fizycznym oznacza to, że 1 V = 1 J/C, czyli jeden dżul pracy na jeden kulomb ładunku. To bardzo wygodna definicja, bo od razu pokazuje sens napięcia: im większe napięcie, tym więcej energii można przekazać ładunkowi w danym obwodzie.Wolt to jednostka pochodna układu SI, nazwana na cześć Alessandro Volty. W praktyce nie musisz jednak pamiętać o historii nazwy. Ważniejsze jest to, że napięcie jest miarą „napędu” dla ładunków elektrycznych, a bez niego prąd po prostu nie popłynie w obwodzie w oczekiwany sposób. Żeby dobrze to rozróżniać, warto od razu zobaczyć, czym napięcie różni się od pozostałych wielkości elektrycznych.
Czym napięcie różni się od natężenia i oporu
Tu najczęściej pojawia się zamieszanie. Wiele osób używa słowa „prąd” jako skrótu dla wszystkiego, co elektryczne, a to prowadzi do błędnych wniosków. Napięcie, natężenie i opór są ze sobą powiązane, ale opisują zupełnie inne rzeczy.| Wielkość | Co opisuje | Jednostka | Praktyczny sens |
|---|---|---|---|
| Napięcie | Różnicę potencjałów między dwoma punktami | wolt (V) | Pokazuje, jak silnie „pcha” ładunki energia elektryczna |
| Natężenie | Ilość ładunku płynącego w czasie | amper (A) | Mówi, ile prądu faktycznie przepływa przez obwód |
| Opór | Przeszkodę dla przepływu prądu | om (Ω) | Pokazuje, jak trudno prądowi płynąć przez element |
| Moc | Tempo przekazywania energii | wat (W) | Odpowiada na pytanie, jak szybko urządzenie zużywa energię |
Najważniejszy związek praktyczny to prawo Ohma: U = I × R. Gdy rośnie napięcie, a opór pozostaje taki sam, natężenie również rośnie. Gdy opór jest duży, prąd maleje. To właśnie dlatego samo podanie napięcia nie mówi jeszcze wszystkiego o pracy obwodu.
Ja zwykle upraszczam to do obrazu różnicy wysokości. Im większa różnica poziomów, tym większa „chęć” ruchu. W elektryce jest podobnie: napięcie tworzy warunki do przepływu, natężenie pokazuje, ile tego przepływu rzeczywiście występuje. W kolejnym kroku warto więc przejść od teorii do praktyki i zobaczyć, jak to mierzyć.
Jak mierzyć napięcie bez pomyłek

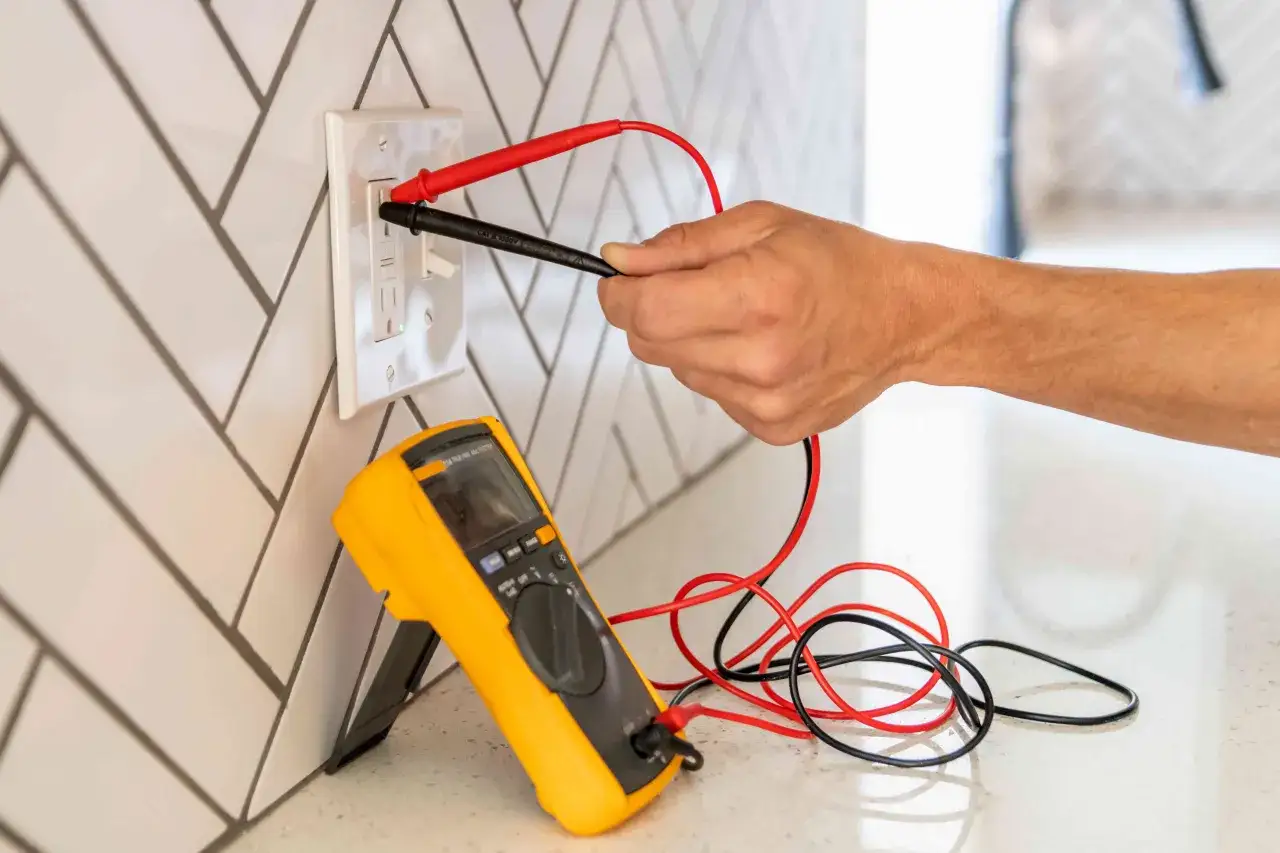

Pomiar napięcia jest prosty, ale tylko wtedy, gdy wykonuje się go poprawnie. Do tego służy woltomierz albo multimetr ustawiony na odpowiedni tryb. Najważniejsza zasada brzmi: napięcie mierzy się równolegle do badanego elementu, a nie szeregowo.
W praktyce wygląda to tak: czerwoną sondę wkładasz do gniazda oznaczonego zwykle jako V, a czarną do COM. Potem wybierasz właściwy rodzaj pomiaru, czyli DC dla napięcia stałego albo AC dla przemiennego. Jeśli nie wiesz, jaki poziom napięcia czeka Cię w układzie, zacznij od wyższego zakresu i schodź niżej dopiero wtedy, gdy wynik jest czytelny.
- DC mierzysz na bateriach, akumulatorach, panelach PV i zasilaczach stałych.
- AC mierzysz w gniazdkach, sieci energetycznej i większości domowych obwodów zasilanych z sieci.
- Przy napięciu przemiennym multimetr zwykle pokazuje wartość skuteczną, a nie szczytową.
- Nie używaj trybu pomiaru prądu do sprawdzania napięcia, bo można uszkodzić miernik.
- Przy instalacjach sieciowych ważna jest też kategoria pomiarowa miernika, bo nie każdy model nadaje się do pracy przy 230 V.
To właśnie na etapie pomiaru wiele osób popełnia kosztowne błędy, choć sam odczyt wygląda niewinnie. Gdy już wiemy, jak mierzyć, łatwiej sensownie ocenić typowe poziomy napięcia, które spotykamy na co dzień.
Jakie napięcia spotkasz najczęściej w domu, elektronice i energetyce
Napięcie w praktyce zależy od zastosowania. Inne wartości zobaczysz w małej elektronice, inne w samochodzie, a jeszcze inne w instalacji fotowoltaicznej. Dla orientacji najlepiej patrzeć na konkretne przykłady, bo to one najłatwiej porządkują temat.
| Źródło lub urządzenie | Typowe napięcie | Co z tego wynika |
|---|---|---|
| Bateria AA | 1,5 V | Wystarcza do prostych urządzeń o małym poborze energii |
| Akumulator litowo-jonowy | 3,6–3,7 V nominalnie, do 4,2 V po pełnym naładowaniu | Wymaga elektroniki nadzorującej ładowanie |
| USB klasyczne | 5 V | Standard dla wielu drobnych urządzeń i ładowarek |
| Instalacja samochodowa | 12 V, a przy ładowaniu zwykle około 13,8–14,4 V | Nominalne 12 V nie oznacza, że zawsze zobaczysz dokładnie tyle samo |
| Gniazdko w Polsce | 230 V AC | To standard napięcia zasilania w gospodarstwach domowych |
| Jeden moduł fotowoltaiczny | Zwykle kilkadziesiąt woltów DC | Parametr zależy od konstrukcji panelu i warunków pracy |
| Łańcuch paneli PV | Od kilkuset woltów DC, a w większych instalacjach nawet wyżej | Seria modułów podnosi napięcie, co wpływa na dobór falownika i zabezpieczeń |
Warto pamiętać, że liczby nominalne są punktem odniesienia, a nie absolutem. Napięcie zmienia się wraz z obciążeniem, temperaturą, stanem naładowania i konstrukcją układu. To szczególnie ważne w energetyce i fotowoltaice, gdzie od jednego parametru zależy nie tylko wygoda, ale też sprawność całego systemu.
Właśnie dlatego przechodzę teraz do najważniejszego zastosowania tej wiedzy na stronie o energii: do roli napięcia w instalacjach PV i OZE.
Dlaczego napięcie ma duże znaczenie w fotowoltaice
W instalacjach fotowoltaicznych napięcie nie jest tylko suchą liczbą z tabliczki znamionowej. Ono decyduje o tym, czy falownik pracuje w swoim zakresie, czy zabezpieczenia są dobrane właściwie i czy instalacja będzie bezpieczna w różnych warunkach pogodowych. To właśnie tutaj teoria zaczyna mieć bardzo praktyczne skutki.
Najważniejsza zależność jest prosta: przy tej samej mocy wyższe napięcie oznacza niższy prąd. A niższy prąd to zwykle mniejsze straty na przewodach, bo straty cieplne rosną mniej więcej z kwadratem natężenia. W praktyce to jeden z powodów, dla których w PV stosuje się wyższe napięcia po stronie DC, zwłaszcza w większych systemach.
Jest jednak druga strona medalu. Napięcie nie może przekroczyć dopuszczalnego limitu falownika, rozłączników, przewodów ani złącz. Dodatkowo napięcie jałowe modułów rośnie przy niskiej temperaturze, więc projektant instalacji musi uwzględnić zimowe warunki, a nie tylko ładny dzień z katalogu. To detal, który bardzo często odróżnia poprawny projekt od ryzykownego.
- Zakres MPPT falownika musi pasować do rzeczywistego napięcia stringu.
- Maksymalne napięcie wejściowe nie może zostać przekroczone nawet w mroźny poranek.
- Dobór długości stringu wpływa na sprawność i bezpieczeństwo pracy instalacji.
- Przekrój kabli i jakość połączeń mają większe znaczenie, gdy po stronie DC płynie wysoki prąd przy zbyt niskim napięciu.
Jeśli ktoś pyta mnie, dlaczego w PV tak dużo mówi się o napięciu, odpowiadam krótko: bo to parametr, który jednocześnie steruje sprawnością, bezpieczeństwem i kompatybilnością sprzętu. Z tego wynikają też najczęstsze pomyłki, których da się uniknąć, jeśli od początku patrzy się na układ całościowo.
Najczęstsze błędy przy rozumieniu napięcia
W pracy z instalacjami elektrycznymi powtarza się kilka klasycznych nieporozumień. Nie są one groźne dlatego, że brzmią naiwnie. Są groźne dlatego, że prowadzą do złego doboru sprzętu, błędnych pomiarów albo niepotrzebnego ryzyka.
- Mylenie napięcia z natężeniem - napięcie nie mówi, ile prądu już płynie, tylko jaki jest potencjał do jego przepływu.
- Patrzenie tylko na wartość nominalną - bateria 12 V, panel 40 V czy gniazdko 230 V w praktyce nie są idealnie stałe.
- Ignorowanie AC i DC - ustawienie złego trybu pomiaru daje fałszywy wynik albo uszkadza sprzęt.
- Złe podłączenie miernika - napięcie mierzy się równolegle, a prąd szeregowo.
- Pomijanie wpływu temperatury - w PV zimno może podnieść napięcie do poziomu, którego falownik już nie akceptuje.
Najbardziej kosztowny błąd jest zwykle prosty: ktoś zakłada, że skoro „to tylko napięcie”, to każda wartość będzie bezpieczna. W elektryce tak to nie działa. Każdy układ ma własne granice, a napięcie jest jednym z parametrów, które trzeba sprawdzić zanim coś podłączysz. Dzięki temu łatwiej przejść od teorii do rozsądnej praktyki.
Na co patrzę, gdy napięcie ma znaczenie dla bezpieczeństwa i doboru urządzeń
Jeśli miałbym zostawić czytelnika z jedną praktyczną wskazówką, byłaby ona taka: nie oceniaj instalacji po samej liczbie z etykiety. Zawsze sprawdzaj, jakie napięcie jest nominalne, jakie maksymalne i czy mówimy o AC czy DC. Te trzy elementy rozwiązują większość nieporozumień jeszcze przed pierwszym podłączeniem przewodu.
- Przy urządzeniach zasilanych z sieci sprawdzaj, czy producent podaje wartość skuteczną napięcia AC.
- Przy bateriach i zasilaczach stałych patrz na napięcie nominalne oraz maksymalne po naładowaniu.
- W PV porównuj napięcie stringu z zakresem falownika, a nie tylko z „ładną” wartością z broszury.
- Przy pomiarach używaj miernika z odpowiednią kategorią bezpieczeństwa i właściwym zakresem.
- Gdy coś budzi wątpliwość, traktuj to jak sygnał do ponownego sprawdzenia, a nie do działania „na wyczucie”.
W praktyce właśnie tak odróżniam poprawny dobór od zgadywania. Napięcie nie jest abstrakcyjną liczbą z podręcznika, tylko parametrem, który decyduje o tym, czy urządzenie zadziała, ile energii przekaże i czy zrobi to bezpiecznie. Jeśli zapamiętasz, że jego jednostką jest wolt, a sens polega na różnicy potencjałów między dwoma punktami, cały temat staje się dużo bardziej przejrzysty.
