Układy sterowania silnikami prądu stałego opierają się na prostej, ale bardzo praktycznej zasadzie: trzeba umieć odwrócić polaryzację na silniku i jednocześnie bezpiecznie regulować jego moc. Właśnie dlatego w robotyce, automatyce i prostych napędach tak często pojawia się mostek H, bo pozwala płynnie zmieniać kierunek obrotów, hamować silnik i sterować prędkością bez kombinowania z dodatkowymi przełącznikami. Poniżej wyjaśniam to tak, jak patrzy się na to w praktyce: od zasady działania, przez PWM, aż po dobór sterownika i najczęstsze błędy.
Najważniejsze rzeczy o sterowaniu silnikiem DC przez układ mostkowy
- Układ mostkowy zmienia polaryzację na zaciskach silnika, dzięki czemu napęd może obracać się w obie strony.
- Sama zmiana kierunku to nie wszystko: PWM reguluje prędkość, a nie kierunek obrotów.
- W praktyce liczy się prąd rozruchowy, strata ciepła, zabezpieczenia i poprawne prowadzenie masy.
- Stan zatrzymania może oznaczać hamowanie albo swobodny wybieg, zależnie od sterownika.
- Do małych projektów wystarczy prosty moduł, ale przy większych prądach lepszy będzie sterownik MOSFET z chłodzeniem.
Czym jest układ H i dlaczego w ogóle się go stosuje
Ja patrzę na ten układ przede wszystkim jak na elektryczny przełącznik kierunku. Silnik prądu stałego obraca się w jedną stronę wtedy, gdy na jednym zacisku ma plus, a na drugim minus; po odwróceniu polaryzacji obrót też się odwraca. Układ H robi dokładnie to samo, tylko w sposób sterowalny i powtarzalny, bez ręcznego przepinania przewodów.
Nazwa bierze się z układu czterech elementów przełączających, które tworzą kształt przypominający literę H, a sam silnik znajduje się w jej środku. W praktyce to rozwiązanie stosuje się wszędzie tam, gdzie potrzebujesz nie tylko uruchomić napęd, ale też zatrzymać go, cofnąć albo płynnie wyregulować jego siłę. W prostych robotach, napędach klap, wentylatorach DC czy mechanizmach zasilanych z instalacji fotowoltaicznej to nadal jedno z najbardziej użytecznych rozwiązań.
Najważniejsza korzyść jest bardzo prosta: jeden układ daje sterowanie kierunkiem, prędkością i hamowaniem. To dlatego ten schemat jest tak popularny, mimo że sam silnik DC jest mechanicznie prosty. W kolejnej części przechodzę do tego, co dzieje się na jego wyjściu, gdy zmieniasz stan wejść sterujących.

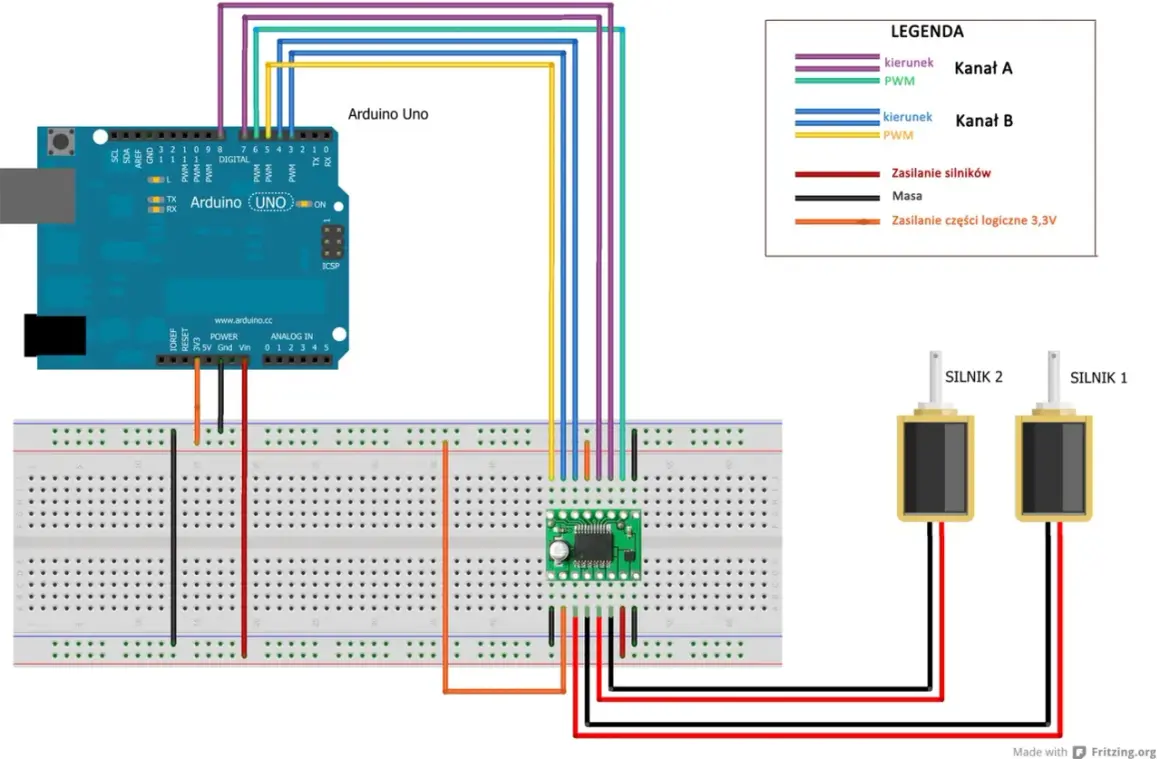

Jak układ H zmienia kierunek obrotów i hamuje silnik
W praktyce sterownik składa się z czterech kluczy elektronicznych, zwykle tranzystorów MOSFET albo elementów bipolarnych. Dwa z nich przewodzą prąd w jednym kierunku, a dwa w drugim, więc układ może podać na silnik napięcie o jednej albo drugiej polaryzacji. To właśnie odwrócenie biegunów decyduje o kierunku obrotów.
Warto przy tym pamiętać o jednej rzeczy, którą początkujący często upraszczają za mocno: nie wszystkie stany „stop” znaczą to samo. W jednych sterownikach zatrzymanie oznacza odcięcie wyjść i swobodny wybieg, w innych aktywne hamowanie, czyli krótkie zwarcie zacisków silnika przez elektronikę. Efekt jest podobny dla użytkownika, ale dla mechaniki napędu już niekoniecznie.
| Stan wejść | Typowy efekt na silniku | Co to oznacza w praktyce |
|---|---|---|
| Lewy klucz włączony, prawy wyłączony | Obrót w jedną stronę | Napęd jedzie lub kręci się zgodnie z zadaniem |
| Prawy klucz włączony, lewy wyłączony | Obrót w drugą stronę | Zmiana kierunku bez fizycznego przepinania kabli |
| Oba tory wyłączone | Swobodny wybieg albo stop | Silnik wytraca prędkość naturalnie, bez mocnego hamowania |
| Oba tory załączone w sposób hamujący | Hamowanie dynamiczne | Silnik szybko się zatrzymuje, ale rośnie obciążenie układu |
Tu pojawia się ważny detal: nie wolno włączać jednocześnie górnego i dolnego klucza po tej samej stronie, jeśli sterownik nie jest do tego specjalnie zaprojektowany. Taki błąd prowadzi do zwarcia zasilania, a to w najlepszym razie kończy się grzaniem, a w gorszym spaleniem tranzystorów. W nowoczesnych układach problem ten ogranicza odpowiedni martwy czas, czyli bardzo krótka przerwa między wyłączeniem jednego klucza a włączeniem drugiego.
To właśnie ten mechanizm sprawia, że układ mostkowy jest tak elastyczny. Skoro już wiesz, jak zmienia kierunek i zatrzymuje silnik, naturalne staje się pytanie o prędkość, a tę najwygodniej reguluje się sygnałem PWM.
Dlaczego PWM reguluje prędkość lepiej niż zwykłe obniżanie napięcia
PWM, czyli modulacja szerokości impulsu, nie obniża napięcia w prosty, liniowy sposób. Zamiast tego podaje na silnik pełne napięcie tylko przez część czasu, a resztę okresu je odcina. Średnia energia trafiająca do silnika zależy od współczynnika wypełnienia: im dłużej impuls jest w stanie wysokim, tym większa moc i większa prędkość.
Ja uważam PWM za rozwiązanie lepsze od zwykłego „przydławiania” napięcia, bo silnik zachowuje moment obrotowy znacznie lepiej. Przy niskich obrotach to duża różnica, szczególnie gdy napęd rusza z obciążeniem, pracuje pod lekkim oporem albo zasila mechanizm, który nie może zatrzymać się w pół kroku. To częsty przypadek w automatyce budynkowej i w układach zasilanych z akumulatorów lub paneli PV.
- Niższy współczynnik wypełnienia oznacza mniejszą średnią moc.
- Zbyt niska częstotliwość PWM może dawać słyszalne piszczenie silnika.
- Zbyt wysoka częstotliwość zwiększa straty przełączania w tranzystorach.
- Dla wielu zastosowań praktycznych sensowny jest zakres powyżej pasma słyszalnego, zwykle około 20 kHz.
W praktyce ważne jest też to, że PWM steruje tylko mocą, a nie kierunkiem. Kierunek nadal wyznacza sam układ mostkowy, więc oba mechanizmy trzeba traktować osobno: jeden mówi „w którą stronę”, drugi „jak mocno”. Ta różnica porządkuje cały projekt, zwłaszcza kiedy zaczynasz dobierać konkretne elementy sterownika.
Z czego składa się praktyczny sterownik silnika DC
W teorii układ wygląda bardzo elegancko, ale w praktyce dochodzi kilka elementów, bez których sterownik szybko stałby się niestabilny albo po prostu niebezpieczny. Najważniejsze są tranzystory mocy, układ sterujący bramkami, zabezpieczenia przed przepięciami oraz odprowadzenie ciepła. Jeżeli któryś z tych elementów jest potraktowany po macoszemu, cały napęd zaczyna działać gorzej niż powinien.
| Element | Po co jest potrzebny | Co się dzieje, gdy go brakuje |
|---|---|---|
| Tranzystory mocy | Przełączają prąd silnika | Sterownik nie wytrzyma obciążenia lub będzie się nadmiernie grzał |
| Driver bramki | Szybko i poprawnie otwiera MOSFET-y | Przełączanie jest wolne, rosną straty i temperatura |
| Diody i układ ochronny | Tłumią przepięcia od indukcyjności silnika | Impulsy z silnika wracają do elektroniki i ją uszkadzają |
| Pomiar prądu | Umożliwia wykrycie przeciążenia | Nie widzisz, że silnik zaciął się lub startuje zbyt ciężko |
| Chłodzenie | Odprowadza straty cieplne | Sprawność spada, a elementy pracują na granicy parametrów |
W dobrze zaprojektowanym sterowniku nie chodzi wyłącznie o samą możliwość odwrócenia biegunów. Liczy się też to, jak szybko układ przełącza tranzystory, czy ma zabezpieczenie nadprądowe i czy wytrzyma gwałtowne skoki poboru prądu przy rozruchu. A ten rozruch bywa zdradliwy, bo wiele silników przez krótką chwilę pobiera znacznie więcej niż podczas normalnej pracy.
To prowadzi do najważniejszego etapu projektowania: doboru sterownika do konkretnego silnika. I właśnie tutaj najłatwiej popełnić kosztowny błąd, bo na papierze wszystko wygląda dobrze, a w działającym układzie zaczyna się grzanie, spadek napięcia i restart elektroniki sterującej.
Jak dobrać sterownik do konkretnego silnika
Ja zawsze zaczynam od trzech liczb: napięcia zasilania, prądu znamionowego i prądu rozruchowego. Jeśli znam tylko napięcie, to w praktyce wiem za mało. Silnik może pracować poprawnie przy 12 V, ale jego chwilowy pobór prądu przy starcie potrafi być wielokrotnie większy niż w stanie ustalonym.
Do prostych projektów wystarczy gotowy moduł, jeśli jego parametry są wyraźnie wyższe od wymagań silnika. Do większych napędów lepszy będzie sterownik MOSFET z sensownym chłodzeniem i pomiarem prądu. W układach, które mają działać długo i bez nadzoru, naprawdę warto dopłacić do ochrony termicznej i przeciążeniowej, bo oszczędność na początku często kończy się wymianą całego modułu.
- Sprawdź napięcie znamionowe silnika i napięcie zasilania układu.
- Uwzględnij prąd rozruchowy, a nie tylko pobór w biegu jałowym.
- Oceń, czy potrzebujesz hamowania dynamicznego, czy wystarczy swobodny wybieg.
- Ustal, czy sterownik ma pracować z PWM z mikrokontrolera, PLC czy prostego przełącznika.
- Sprawdź, czy układ ma ochronę przed odwrotną polaryzacją, przegrzaniem i zwarciem.
W kontekście systemów energii i fotowoltaiki ten wybór ma dodatkowe znaczenie. Jeżeli napęd ma działać z akumulatora, to sprawność sterownika i straty cieplne przekładają się bezpośrednio na czas pracy. Dlatego w instalacjach off-grid lepiej traktować sterownik nie jako drobiazg, tylko jako część bilansu energetycznego całego układu.
Typowe błędy, które psują działanie układu
Najczęstsze problemy nie wynikają z samej idei, tylko z wykonania. W praktyce widzę trzy powtarzające się błędy: zbyt słaby sterownik, zła filtracja zasilania i brak kontroli temperatury. Każdy z nich może działać „na stole”, ale pod obciążeniem zaczyna się sypać.
- Dobór zbyt małego zapasu prądowego - układ działa przez chwilę, a potem się przegrzewa.
- Brak kondensatorów przy zasilaniu - pojawiają się spadki napięcia i zakłócenia na logice sterującej.
- Zbyt szybkie przełączanie bez martwego czasu - rośnie ryzyko zwarcia w gałęziach mostka.
- Ignorowanie hamowania silnika - mechanika dostaje niepotrzebne udary, zwłaszcza przy cięższych elementach.
- Łączenie masy „byle gdzie” - prądy silnika wchodzą w tor sygnałowy i powodują niestabilną pracę mikrokontrolera.
Warto też pamiętać o jednej rzeczy, którą wiele osób odkrywa dopiero po awarii: sam silnik jest elementem indukcyjnym. To oznacza, że przy wyłączaniu generuje przepięcia i nie wybacza prostych, „domowych” schematów bez zabezpieczenia. Jeżeli projekt ma działać stabilnie, trzeba myśleć nie tylko o logice sterowania, ale też o tym, co dzieje się w chwili przełączania prądu.
Jeśli ten etap jest dobrze zrobiony, układ pracuje spokojnie, przewidywalnie i bez nadmiernego grzania. To prowadzi do ostatniej rzeczy, która często decyduje o sukcesie całego projektu: wyboru między prostym modułem a bardziej dopracowanym sterownikiem.
Co zostaje najważniejsze, gdy projektujesz napęd na serio
Najprostsza zasada brzmi tak: najpierw dopasuj sterownik do silnika, potem dodawaj wygodę sterowania. Jeśli napęd ma tylko kręcić małym silnikiem w prototypie, wystarczy prosty moduł. Jeśli ma pracować długo, pod obciążeniem i z częstym startem, potrzebujesz lepszego chłodzenia, pomiaru prądu i zabezpieczeń, które nie pozwolą układowi wejść w stan przeciążenia.
Ja traktuję układ mostkowy jako fundament, a nie gotowe rozwiązanie same w sobie. Dopiero połączony z sensownym PWM, poprawnym zasilaniem i ochroną termiczną daje napęd, który naprawdę nadaje się do automatyki, robotyki albo prostych urządzeń zasilanych z instalacji odnawialnej. Wtedy cały układ przestaje być eksperymentem, a staje się powtarzalnym narzędziem do sterowania ruchem.
Jeśli zapamiętasz tylko jedną rzecz, niech to będzie ta: przy silniku DC najwięcej problemów nie robi sama teoria, tylko niedoszacowanie prądu i ciepła. Gdy te dwa elementy policzysz dobrze, reszta projektu zwykle układa się znacznie łatwiej.
