W elektryce pojęcie bistabilny opisuje układ, który potrafi utrzymać jeden z dwóch stabilnych stanów bez ciągłego podtrzymania sygnałem. W praktyce oznacza to wygodne sterowanie światłem, prostszą automatykę i mniej kabli w miejscach, gdzie chcesz włączać lub wyłączać obwód z kilku punktów. Poniżej wyjaśniam, jak to działa, gdzie ma sens i na co zwrócić uwagę przy doborze elementów, żeby instalacja była naprawdę użyteczna, a nie tylko sprytna na papierze.
Najkrócej rzecz ujmując, chodzi o układ, który pamięta swój stan
- Układ o dwóch stabilnych stanach przełącza się impulsem, a nie ciągłym podtrzymaniem.
- W instalacjach domowych najczęściej pracuje z przyciskami chwilowymi i kilkoma punktami sterowania.
- To dobre rozwiązanie do korytarzy, schodów, garaży i prostych układów automatyki.
- Najważniejsze przy doborze są napięcie, obciążalność styków, kompatybilność z LED i rodzaj montażu.
- Nie każdy model współpracuje z przyciskami podświetlanymi albo dużymi prądami rozruchowymi.
Co oznacza ten termin w elektryce
Tu chodzi o układ lub element, który ma dwa stabilne położenia robocze: załączony i wyłączony. Po krótkim impulsie nie wraca sam do punktu wyjścia, tylko pozostaje w nowym stanie aż do kolejnego sygnału. W elektronice bardzo blisko temu do przerzutnika, czyli elementu pamiętającego stan logiczny 0 lub 1.
W materiałach TME przerzutnik opisano właśnie jako układ z dwoma stanami logicznymi, który utrzymuje swój stan do chwili wymuszenia zmiany sygnałem sterującym. To ważne rozróżnienie, bo wiele osób myli taki układ z klasycznym wyłącznikiem. Zwykły łącznik po prostu otwiera albo zamyka obwód, ale nie rozwiązuje problemu sterowania z wielu miejsc. Dwustanowy element robi dokładnie to, czego oczekuje się w korytarzu, na schodach czy w garażu: zmiana następuje impulsem, a nie ciągłym przytrzymywaniem przycisku.
I właśnie dlatego najlepiej widać to na przykładzie rozwiązania używanego w domu.
Przekaźnik bistabilny w instalacji domowej
Najczęściej spotkasz go w układzie z przyciskami chwilowymi, czyli takimi, które zamykają obwód tylko podczas nacisku. Jeden krótki impuls przełącza styk, a kolejne naciśnięcie zmienia stan na przeciwny. To wygodne, bo nie musisz prowadzić tradycyjnego włącznika do każdego punktu, z którego chcesz sterować światłem albo innym odbiornikiem.
W praktyce taki przekaźnik może sterować jedną lampą, kilkoma oprawami albo całym obwodem w mieszkaniu, domu czy pomieszczeniu technicznym. Wersje montowane w puszce oszczędzają miejsce przy punkcie świetlnym, a moduły na szynie TH35 wygodniej serwisować w rozdzielnicy. Ja zwykle patrzę na to tak: jeśli instalacja ma być rozbudowywana, rozdzielnica daje więcej porządku; jeśli liczy się prosty retrofit, puszka bywa wygodniejsza.
Producenci, tacy jak F&F, zwracają też uwagę, że nie każdy model współpracuje z przyciskami podświetlanymi, a przy źródłach LED trzeba sprawdzić odporność na prądy udarowe. To nie jest detal. W praktyce właśnie tu najczęściej pojawiają się problemy z niepewnym załączaniem, migotaniem albo zbyt szybkim zużyciem styków.
Gdy już wiesz, jak działa sam mechanizm, warto zobaczyć, gdzie taka logika daje realną przewagę.
Gdzie ten układ sprawdza się najlepiej
W mojej ocenie to rozwiązanie ma sens przede wszystkim tam, gdzie jeden odbiornik chcesz obsługiwać z więcej niż jednego miejsca. Najlepiej widać to przy oświetleniu, ale nie tylko. Poniżej zestawienie zastosowań, które w praktyce mają najwięcej sensu.
| Zastosowanie | Dlaczego to działa | Na co zwrócić uwagę |
|---|---|---|
| Korytarz i schody | Światło można włączyć i wyłączyć z obu końców przejścia bez skomplikowanego prowadzenia przewodów. | Wybierz przyciski chwilowe i sprawdź, czy obwód jest czytelnie opisany. |
| Garaż i pomieszczenie techniczne | Jednym impulsem sterujesz oświetleniem przy wejściu, bramie lub przy stanowisku pracy. | Jeśli są LED-y albo zasilacze, sprawdź prąd rozruchowy. |
| Taras, podjazd, ogród | Łatwo dodać dodatkowy punkt sterowania bez przebudowy całej instalacji. | Na zewnątrz ważna jest odporność osprzętu i poprawny stopień ochrony IP. |
| Wentylacja, pompa obiegowa, prosty układ automatyki | Przełączanie stanu jednym impulsem upraszcza obsługę i ogranicza liczbę pomyłek. | Sprawdź, czy styk wytrzyma charakter obciążenia, a nie tylko deklarowane ampery. |
W domu z fotowoltaiką takie rozwiązanie bywa częścią szerszej logiki oszczędzania: nie zwiększa produkcji energii, ale pomaga lepiej nią zarządzać, bo łatwiej wyłączyć oświetlenie czy urządzenie z kilku miejsc i nie zostawiać go przypadkiem włączonego. To niewielka rzecz, ale w codziennym użytkowaniu robi większą różnicę, niż się z pozoru wydaje.

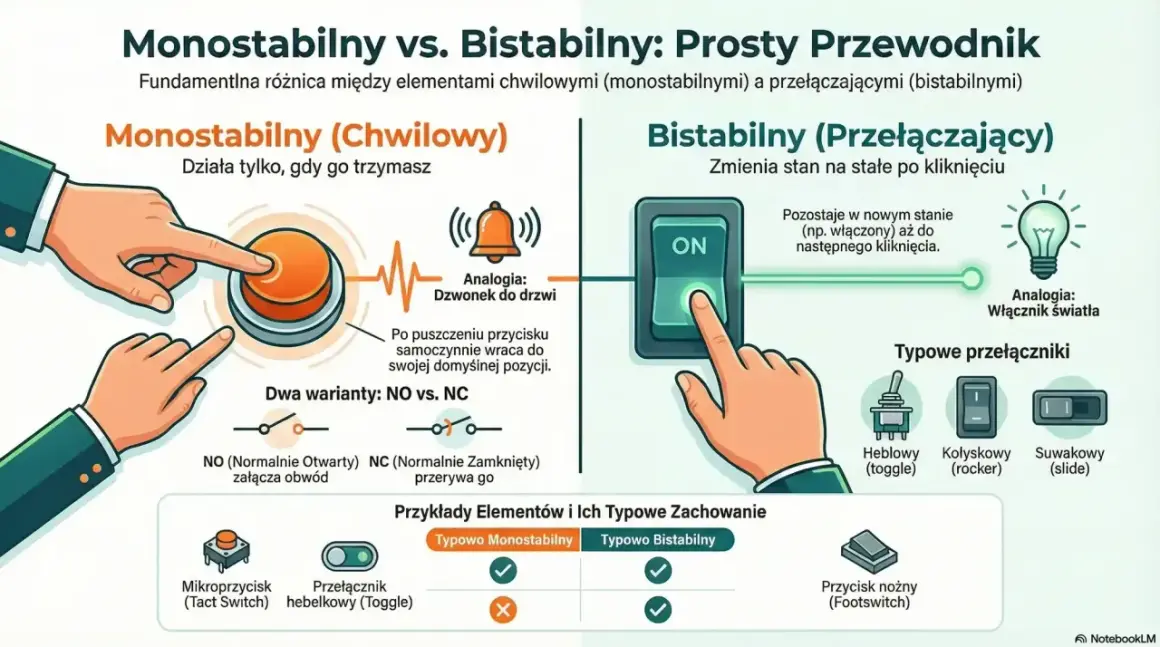

Czym różni się od zwykłego włącznika i układu monostabilnego
Największe zamieszanie bierze się stąd, że na pierwszy rzut oka wszystkie te rozwiązania „włączają” i „wyłączają” obwód. Różnica jest jednak w sposobie pracy.
| Rozwiązanie | Jak działa | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Klasyczny włącznik | Ma stałe położenie i bezpośrednio otwiera lub zamyka obwód. | Jest prosty i tani. | Przy wielu punktach sterowania szybko robi się niewygodny. |
| Układ monostabilny | Działa tylko podczas nacisku albo podtrzymania sygnału. | Sprawdza się tam, gdzie potrzebny jest krótki impuls sterujący. | Nie zapamiętuje stanu po zwolnieniu przycisku. |
| Układ dwustanowy z przekaźnikiem impulsowym | Jeden impuls zmienia stan, a kolejny przełącza go z powrotem. | Wygodnie obsługuje wiele punktów sterowania. | Wymaga właściwego doboru osprzętu i sprawdzenia kompatybilności. |
Jeśli planujesz kilka miejsc sterowania, zwykle wygrywa rozwiązanie impulsowe. Jeśli masz tylko jeden punkt i zależy Ci na maksymalnej prostocie, zwykły łącznik nadal ma sens. Nie ma potrzeby komplikować instalacji tylko dlatego, że dana technologia istnieje.
Ta różnica prowadzi wprost do kwestii doboru, bo właśnie tam popełnia się najwięcej błędów.
Na co zwrócić uwagę przy doborze i montażu
Ja przy doborze patrzę najpierw na trzy rzeczy: napięcie, obciążenie i miejsce montażu. Dopiero później sprawdzam dodatki, takie jak tryb czasowy czy funkcja grupowa. To podejście oszczędza najwięcej czasu, bo od razu eliminuje modele, które są dobre „na papierze”, ale nie pasują do konkretnej instalacji.
- Napięcie zasilania - w praktyce spotkasz wersje 12 V, 24 V i 230 V. Musi się zgadzać z instalacją i logiką całego układu.
- Obciążalność styków - popularne modele mają często 16 A, ale to nie jest uniwersalny standard dla każdego obciążenia.
- Prądy rozruchowe - LED-y, zasilacze i niektóre odbiorniki potrafią pobrać krótki, wysoki impuls. W razie potrzeby stosuje się stycznik albo model przystosowany do takiej pracy.
- Kompatybilność z przyciskami podświetlanymi - część urządzeń działa z nimi bez problemu, a część nie. Tego nie zgaduje się „na oko”.
- Miejsce montażu - puszka instalacyjna Ø60 mm i rozdzielnica na szynie TH35 to dwa najczęstsze scenariusze, ale każdy ma inne zalety serwisowe.
- Funkcje dodatkowe - spotyka się odmiany czasowe, grupowe i sekwencyjne, ale warto je brać tylko wtedy, gdy naprawdę będą używane.
Jeśli sterujesz oświetleniem LED, nie ufaj samemu oznaczeniu mocy. Liczy się także charakter obciążenia, a ten bywa dla elektroniki bardziej wymagający niż klasyczna żarówka. To dlatego dwa podobne wizualnie modele mogą zachowywać się zupełnie inaczej.
Po doborze przychodzi jeszcze pytanie ważniejsze: czy takie rozwiązanie daje realną korzyść, czy tylko jest technicznie ciekawe.
Kiedy to rozwiązanie daje realną korzyść, a kiedy tylko wygodę
Największa zaleta nie polega na tym, że układ „jest nowoczesny”. Liczy się ergonomia. Jeśli często wracasz do tego samego punktu, sterujesz światłem z kilku miejsc albo modernizujesz starą instalację bez dużego remontu, korzyść jest bardzo konkretna. Mniej biegania po domu, mniej pomyłek i większy porządek w sterowaniu.
- Ma sens, gdy chcesz sterować jednym obwodem z dwóch lub więcej miejsc.
- Ma sens, gdy modernizujesz starszą instalację i nie chcesz kuć ścian pod nowe trasy przewodów.
- Ma sens, gdy zależy Ci na centralnym sterowaniu strefami domu, garażu albo pomieszczeń technicznych.
- Nie ma większego sensu, gdy potrzebujesz tylko prostego włączenia jednego światła z jednego punktu.
- Nie ma większego sensu, gdy odbiornik ma duży prąd udarowy, a nie przewidziano dodatkowego elementu ochronnego.
W kontekście energii i fotowoltaiki najrozsądniej patrzeć na ten układ jako na element lepszego sterowania zużyciem, a nie „generator oszczędności” sam w sobie. Najwięcej daje wtedy, gdy jest częścią dobrze zaprojektowanej instalacji: z sensownym opisem obwodów, odpowiednimi zabezpieczeniami i przewidzianą rozbudową. Sam przekaźnik nie zrobi cudów, ale dobrze użyty potrafi wyraźnie podnieść komfort i zmniejszyć liczbę codziennych błędów.
Detale, które najczęściej decydują o bezproblemowej pracy
Jeśli miałbym wskazać jedną rzecz, której nie wolno lekceważyć, to byłaby nią czytelność całego układu. W praktyce to właśnie brak opisów, przypadkowo dobrane przyciski i nieprzemyślany montaż powodują później najwięcej kłopotów, a nie sam mechanizm przełączania.
- Opisuj obwody już na etapie montażu, nie dopiero po uruchomieniu.
- Zostaw miejsce na ewentualny stycznik, jeśli planujesz później mocniejsze odbiorniki.
- Testuj każdy punkt sterowania pod realnym obciążeniem, a nie tylko „na sucho”.
- Nie mieszaj przypadkowych przycisków z osprzętem podświetlanym bez sprawdzenia zgodności.
- Jeśli instalacja ma rosnąć, wybierz moduł z zapasem funkcjonalnym i dobrym dostępem serwisowym.
To właśnie takie drobiazgi decydują o tym, czy instalacja po roku nadal działa przewidywalnie. Dobrze dobrany układ dwustanowy nie musi być skomplikowany, ale powinien być przemyślany. Wtedy daje to, czego naprawdę oczekuje użytkownik: prostą obsługę, stabilną pracę i możliwość dalszej rozbudowy bez chaosu w rozdzielnicy.
