W instalacjach elektrycznych najłatwiej zgubić się nie na kablach, tylko na definicjach: jedno oznaczenie mówi o tym, jak mocno przebieg „uderza” w szczycie, a inne o tym, jaką energię naprawdę oddaje do odbiornika. W praktyce napięcie skuteczne jest parametrem, który pozwala porównywać prąd przemienny z napięciem stałym i bez niego trudno sensownie interpretować 230 V w gniazdku, odczyty miernika czy pracę falownika. Poniżej rozkładam to na prosty język, ale bez spłycania tematu.
Najważniejsze rzeczy, które trzeba wiedzieć o wartości skutecznej
- Wartość skuteczna opisuje taki efekt energetyczny prądu przemiennego, jaki dałoby napięcie stałe o tej samej wartości.
- Dla sinusoidy 230 V AC wartość szczytowa wynosi około 325 V, a nie 230 V.
- W przebiegach odkształconych nie wystarczy dzielić przez pierwiastek z dwóch, bo wynik może być błędny.
- Woltomierze True RMS mierzą rzetelniej niż proste mierniki średniowartościowe, zwłaszcza przy zasilaczach impulsowych i falownikach.
- W Polsce napięcie sieciowe 230/400 V odnosi się do wartości skutecznej, a nie do amplitudy.
- W fotowoltaice i elektronice użytkowej to właśnie wartość skuteczna decyduje o zgodności z siecią, obciążeniu i realnej mocy urządzeń.
Co oznacza wartość skuteczna i dlaczego ma znaczenie
Najkrócej mówiąc, wartość skuteczna to taki poziom napięcia przemiennego, który w rezystorze dałby taki sam efekt cieplny jak napięcie stałe. To nie jest poetycka definicja, tylko bardzo praktyczne uproszczenie: dzięki niemu można porównywać różne przebiegi pod kątem tego, ile energii naprawdę przekazują odbiornikowi. Ja zwykle tłumaczę to tak: jeśli dwa źródła podgrzewają grzałkę równie mocno, to z punktu widzenia mocy „działają” tak samo, nawet jeśli ich przebieg wygląda zupełnie inaczej.
W elektrotechnice oznacza się to najczęściej symbolem Usk albo skrótem RMS, od root mean square. Dla napięcia sinusoidalnego to właśnie ta wartość trafia na tabliczki znamionowe urządzeń i do opisów sieci, bo jest najbardziej użyteczna przy obliczaniu mocy, prądu i strat. Warto też pamiętać, że dla obciążeń nieliniowych sama definicja energetyczna nadal obowiązuje, ale pomiar i interpretacja stają się trudniejsze. To prowadzi prosto do pytania, jak tę wartość w praktyce wyznaczyć.
Jak liczy się ją dla sinusoidy i dla sygnałów odkształconych
Dla czystej sinusoidy sprawa jest prosta. Jeśli znasz wartość szczytową, to wartość skuteczną wyliczasz ze wzoru:
Usk = Um / √2
Odwrotnie też działa ta zależność: dla 230 V skutecznych wartość szczytowa wynosi około 325 V. To właśnie dlatego w sieci 230 V nie „krąży” stałe 230 V przez cały czas, tylko przebieg, który zmienia się od zera do około 325 V w dodatniej połówce i od zera do około -325 V w ujemnej.
Dla przebiegów innych niż sinusoidalne używa się ogólnej definicji matematycznej:
Urms = √(1/T ∫ u²(t) dt)
W praktyce oznacza to, że każdy punkt przebiegu jest najpierw podnoszony do kwadratu, potem uśredniany w czasie, a na końcu z tej średniej bierze się pierwiastek. Dzięki temu znak napięcia przestaje mieć znaczenie, a liczy się energia. To ważne przy zasilaczach impulsowych, LED-ach, UPS-ach i falownikach, bo ich przebiegi nie zawsze są idealną sinusoidą. Właśnie tu pojawia się granica między teorią szkolną a pomiarem z życia.
- Sinusoida: wystarczy prosty wzór z pierwiastkiem z dwóch.
- Przebieg odkształcony: trzeba znać rzeczywisty kształt sygnału albo użyć miernika True RMS.
- Stałe napięcie: wartość skuteczna jest po prostu równa wartości tego napięcia.
Jak czytać 230 V w gniazdku bez pomyłek
W Polsce, podobnie jak w całej europejskiej sieci niskiego napięcia, 230 V oznacza wartość skuteczną, a nie szczytową. To ważne, bo wiele osób odruchowo zakłada, że skoro na obudowie widzi 230 V, to właśnie tyle ma przebieg w każdym momencie. W rzeczywistości szczyt jest wyższy, a napięcie zmienia się dwa razy w każdym okresie. Dla sieci 50 Hz oznacza to 100 „połówek” przebiegu na sekundę.

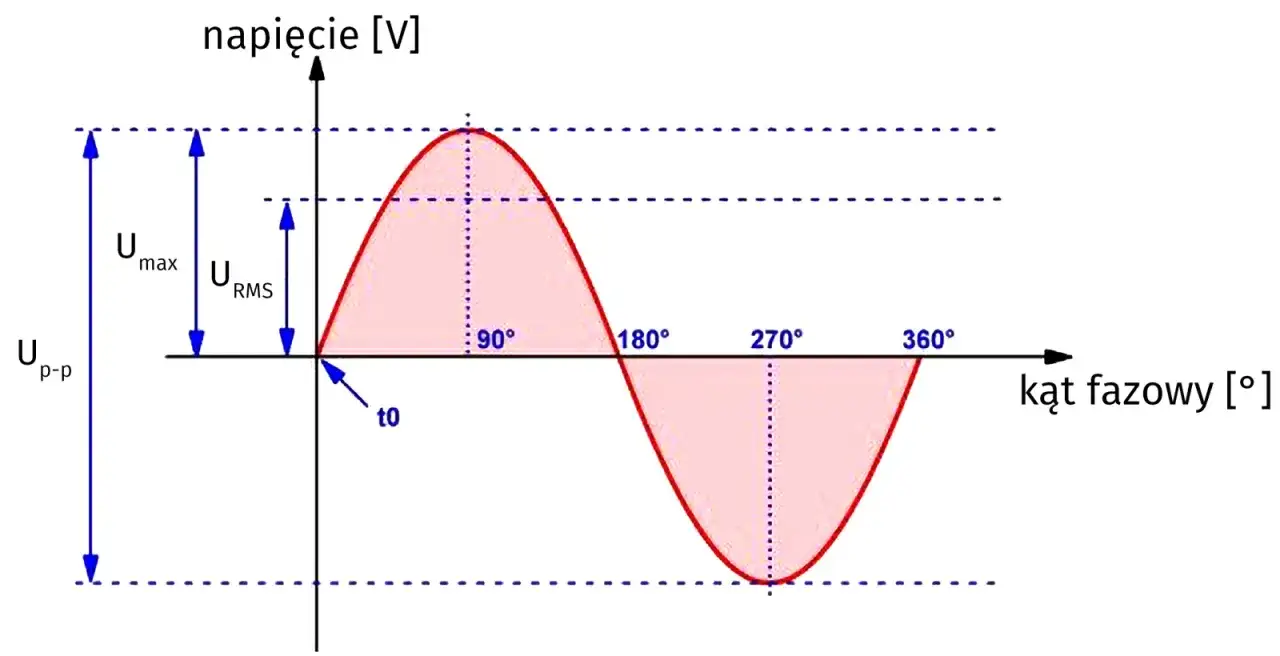

Żeby łatwiej to zobaczyć, warto zestawić podstawowe wielkości wprost:
| Wielkość | Symbol | Wartość dla 230 V AC | Co opisuje |
|---|---|---|---|
| Wartość skuteczna | Usk | 230 V | Efekt energetyczny równoważny napięciu stałemu |
| Wartość szczytowa | Um | około 325 V | Najwyższy punkt sinusoidy |
| Wartość międzyszczytowa | Upp | około 650 V | Różnica między maksimum dodatnim i ujemnym |
To rozróżnienie ma realne znaczenie przy doborze izolacji, elementów półprzewodnikowych i zabezpieczeń. Ja szczególnie zwracam na to uwagę przy urządzeniach z przetwarzaniem energii, bo zbyt szybkie utożsamienie 230 V ze szczytem prowadzi do błędnych wniosków o zapasie napięciowym. W domowej praktyce oznacza to też jedno: gniazdko nie podaje „płaskiego” napięcia, tylko energię rozłożoną w czasie. I właśnie dlatego sposób pomiaru ma tak duże znaczenie.
Jak mierzyć napięcie, żeby wynik był wiarygodny
Nie każdy multimetr interpretuje przebieg tak samo. Najprostsze mierniki AC bywają średniowartościowe i przeliczają wynik na sinusoidę, więc przy zniekształconym sygnale potrafią pokazać wynik, który wygląda poprawnie tylko na pierwszy rzut oka. Dla czystej sinusoidy to zwykle wystarcza, ale już przy zasilaczach impulsowych, ładowarkach, oświetleniu LED czy falownikach lepszy jest miernik True RMS. Taki przyrząd liczy wartość skuteczną zgodnie z definicją, a nie na podstawie uproszczonego założenia o kształcie przebiegu.
Jeśli ktoś pracuje z oscyloskopem, dostaje jeszcze więcej informacji, ale sam obraz fali nie mówi od razu, ile wynosi wartość skuteczna. Trzeba ją odczytać z funkcji pomiarowej albo wyliczyć. Ja traktuję to tak: multimetr pokazuje liczbę, oscyloskop pokazuje zachowanie sygnału, a razem dopiero dają pełny obraz sytuacji.
| Przyrząd | Kiedy wystarcza | Kiedy uważać |
|---|---|---|
| Zwykły multimetr AC | Prosta sinusoida i klasyczne obciążenia rezystancyjne | Zasilacze impulsowe, LED, falowniki, odkształcone przebiegi |
| True RMS | Większość zastosowań domowych i serwisowych | Trzeba znać pasmo pomiarowe i kategorię bezpieczeństwa przyrządu |
| Oscyloskop | Analiza kształtu sygnału i zakłóceń | Sam przebieg nie zastępuje od razu pomiaru mocy lub RMS |
W praktyce przy odbiorniku rezystancyjnym można przyjąć prostą zależność: P = Urms × Irms × cos φ, a przy grzałce cos φ jest bliski 1. Dlatego grzejnik 2000 W przy 230 V pobiera około 8,7 A. To właśnie dlatego źle odczytana wartość skuteczna potrafi zmylić zarówno przy diagnozie urządzenia, jak i przy doborze zabezpieczeń. Z tego wynikają najczęstsze błędy, które widzę najczęściej.
Najczęstsze błędy przy interpretacji pomiarów
- Mylenie wartości skutecznej z wartością szczytową, co prowadzi do zaniżania wymaganej odporności napięciowej elementów.
- Zakładanie, że każdy miernik AC pokaże poprawny wynik niezależnie od kształtu przebiegu.
- Porównywanie napięcia przemiennego z równoważnym napięciem stałym bez uwzględnienia celu obciążenia.
- Ignorowanie tego, że dla przebiegów odkształconych zwykły wzór Um / √2 już nie wystarcza.
- Ocenianie pracy instalacji wyłącznie po pojedynczym odczycie, bez sprawdzenia wahań w czasie.
Najbardziej zdradliwe jest ostatnie z tych nieporozumień. Jednorazowy pomiar może wyglądać dobrze, a problem ujawnia się dopiero przy dłuższym monitoringu, szczególnie wtedy, gdy napięcie w sieci zmienia się pod wpływem sąsiednich odbiorców albo instalacji PV. To właśnie przejście od teorii do sieci domowej i fotowoltaiki decyduje o tym, czy wiedza o wartości skutecznej jest tylko definicją, czy realnym narzędziem pracy.
Co ta wiedza zmienia w instalacji i fotowoltaice
W instalacjach domowych i w fotowoltaice wartość skuteczna porządkuje wszystko, co dotyczy współpracy źródeł z siecią. Falownik po stronie AC musi trzymać się parametrów sieci 230 V, a więc odnosić się do wartości skutecznej, nie do amplitudy. Po stronie DC sytuacja wygląda inaczej: tam napięcie jest stałe, więc RMS nie jest potrzebny do samej definicji, ale staje się ważny w chwili, gdy sygnał zostaje przekształcony na AC.
To ma kilka praktycznych konsekwencji. Po pierwsze, przy doborze osprzętu i zabezpieczeń trzeba patrzeć na rzeczywiste napięcia pracy, a nie na intuicyjne „230 V z gniazdka”. Po drugie, jeśli w instalacji pojawiają się podwyższone wartości napięcia, falownik może ograniczać moc, żeby nie pracować poza zakresem dopuszczalnym dla sieci. Po trzecie, dłuższe odchylenia od poziomu znamionowego nie są tylko problemem komfortu, ale mogą wpływać na żywotność sprzętu i stabilność całego układu.
W Polsce za typowy punkt odniesienia przyjmuje się sieć 230/400 V, a dopuszczalne odchylenia napięcia w praktyce jakościowej są ograniczone do około ±10% napięcia znamionowego dla większości czasu. To daje prosty próg orientacyjny: 207 V do 253 V dla toru 230 V. Jeśli pomiary regularnie wychodzą poza ten zakres, nie traktowałbym tego jako „uroku sieci”, tylko sygnał do sprawdzenia instalacji, punktu przyłączenia albo współpracy z operatorem. W systemach z PV takie objawy pojawiają się szczególnie często w słoneczne południa, kiedy produkcja rośnie szybciej niż lokalny pobór energii.
Jak czytać wyniki, żeby nie wyciągnąć złych wniosków
Gdy patrzę na pomiar napięcia, zawsze sprawdzam trzy rzeczy: co mierzę, czym mierzę i w jakich warunkach. To banalne tylko z pozoru, bo właśnie tutaj najłatwiej pomylić chwilową anomalię z realnym problemem instalacji. Jeśli chcesz ocenić wynik rozsądnie, zacznij od tych prostych kontroli:
- Upewnij się, czy miernik pokazuje AC, DC, czy RMS, bo to nie są zamienne tryby pracy.
- Sprawdź, czy sygnał jest sinusoidalny, czy odkształcony przez elektronikę mocy.
- Porównuj wyniki z serii pomiarów, a nie tylko z jednego odczytu.
- Przy instalacjach PV zwracaj uwagę na pory dnia i obciążenie sieci, bo napięcie może zmieniać się dynamicznie.
- Jeśli widzisz wartości bliskie 253 V lub częste odchylenia, potraktuj to jako konkretny sygnał diagnostyczny, nie ciekawostkę.
Wniosek jest prosty: gdy rozumiesz, czym jest napięcie skuteczne, łatwiej czytasz dane z gniazdka, falownika i miernika, a przy tym rzadziej mylisz moc z amplitudą. To jedna z tych definicji, które wyglądają szkolnie, ale naprawdę porządkują codzienną praktykę elektryczną.
