W obwodach elektrycznych liczą się nie tylko same źródła, ale też to, jak ich wpływy nakładają się na siebie. Zasada superpozycji pomaga rozbić złożony układ na prostsze przypadki, policzyć je osobno i dopiero na końcu złożyć wynik w całość. W praktyce to jedno z tych narzędzi, które oszczędzają czas przy analizie obwodów liniowych, ale tylko wtedy, gdy dobrze rozumie się jego ograniczenia.
Najkrótsza odpowiedź o superpozycji w elektryce
- Dotyczy przede wszystkim obwodów liniowych, czyli takich, w których odpowiedź układu rośnie proporcjonalnie do wymuszenia.
- Liczy się prąd i napięcie od każdego źródła osobno, a potem dodaje się wyniki algebraicznie.
- Przy wyłączaniu źródeł napięciowych stosuje się zwarcie, a przy prądowych rozwarcie.
- Nie sumuje się mocy z osobnych analiz, bo moc nie jest wielkością liniową.
- Metoda świetnie porządkuje zadania z kilkoma źródłami, ale nie jest dobrym narzędziem do układów z silnie nieliniowymi elementami.
Co naprawdę oznacza superpozycja w obwodzie
Ja traktuję superpozycję jak prostą regułę porządkowania obliczeń: jeśli w układzie działa kilka niezależnych źródeł, to odpowiedź obwodu odczytuję jako sumę odpowiedzi wywołanych przez każde źródło osobno. Nie chodzi więc o „magiczne” dodawanie wszystkiego do kupy, tylko o analizę krok po kroku w układzie liniowym. Najczęściej interesują mnie wtedy napięcia i prądy, a nie to, co wydaje się wygodne do policzenia na skróty.
Najważniejsze jest tu słowo liniowy. W układzie liniowym podwojenie wymuszenia daje podwojenie odpowiedzi, a zmiana kierunku źródła zmienia znak wyniku. To właśnie dlatego metoda działa tak dobrze w klasycznej teorii obwodów, gdzie rezystory, cewki i kondensatory zachowują się przewidywalnie. Z tego wynika jednak też granica: jeśli element zaczyna pracować nieliniowo, trzeba uważać z wnioskami, bo prosty rachunek może już nie wystarczyć.
W praktyce ta intuicja prowadzi do pytania ważniejszego niż sama definicja: kiedy można bezpiecznie użyć superpozycji, a kiedy lepiej wybrać inne narzędzie?
Kiedy metoda działa, a kiedy lepiej jej nie ufać
Najwięcej błędów nie bierze się z samego rachunku, tylko z błędnej oceny, czy obwód spełnia warunki metody. Poniżej porządkuję to tak, jak robię to sam, gdy muszę szybko zdecydować, czy superpozycja ma sens.
| Sytuacja | Czy metoda działa | Co to oznacza w praktyce |
|---|---|---|
| Obwód z rezystorami, cewkami i kondensatorami | Tak | Można policzyć wpływ każdego niezależnego źródła osobno i dodać wyniki. |
| Źródła zależne, sterowane inną wielkością w obwodzie | Tak, ale bez wyłączania | Takie źródła zostają aktywne, bo nie są „samodzielnym” wymuszeniem. |
| Diody, tranzystory i inne elementy w silnie nieliniowym zakresie pracy | Ostrożnie lub nie | Przybliżenie może działać tylko w wybranym punkcie pracy, ale nie jako ogólna reguła. |
| Liczenie mocy | Nie wprost | Najpierw sumuje się napięcia lub prądy, a moc liczy dopiero z wyniku końcowego. |
| Układy z kilkoma składowymi sygnału, np. AC i DC | Tak | Można rozdzielić składowe i analizować je osobno, jeśli obwód pozostaje liniowy. |
Jeśli mam wskazać jedno praktyczne kryterium, to brzmi ono prosto: gdy odpowiedź układu nie jest proporcjonalna do wymuszenia, superpozycja przestaje być bezpiecznym skrótem. To prowadzi bezpośrednio do samej procedury liczenia, bo tam najłatwiej popełnić drobny, ale kosztowny błąd.

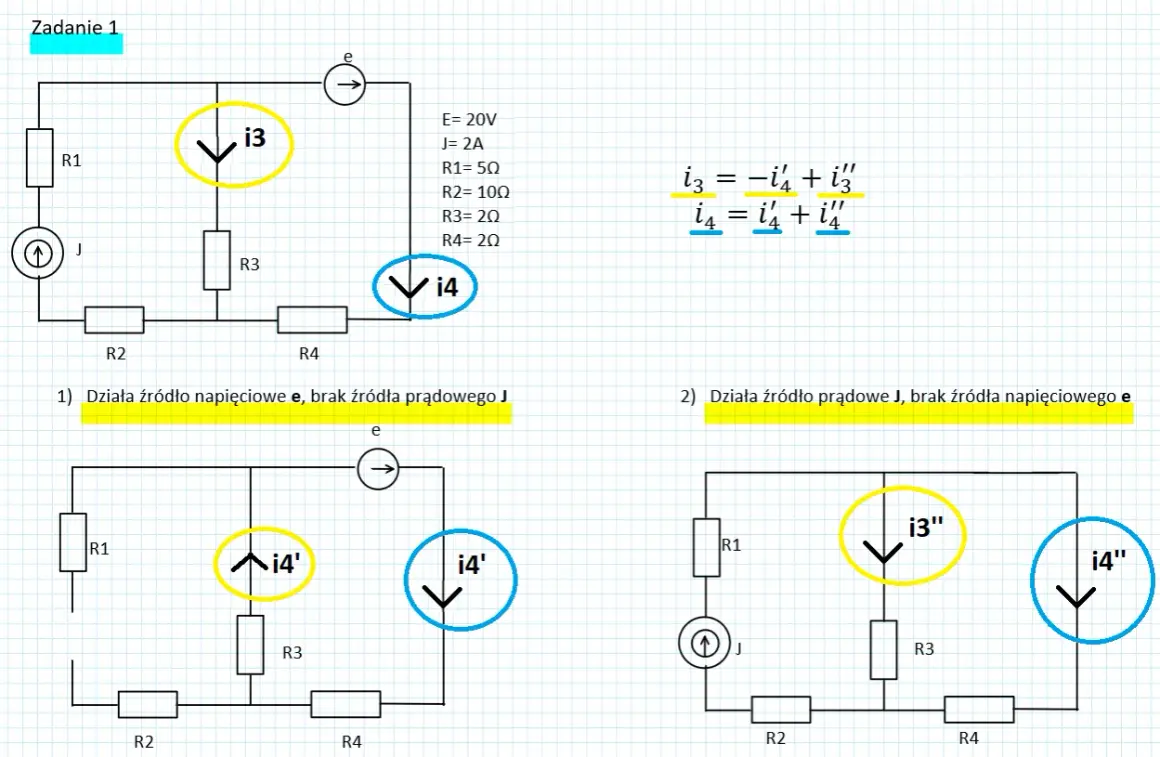

Jak policzyć obwód krok po kroku
W zadaniach z jedną gałęzią i kilkoma źródłami pracuję zawsze według tego samego schematu. Dzięki temu nie gubię znaków, nie mieszam źródeł i nie próbuję liczyć wszystkiego naraz, gdy wystarczy rozbić problem na krótsze etapy.
- Wybierz jedno źródło i zostaw je aktywne.
- Pozostałe źródła wyłącz zgodnie z ich typem: źródło napięciowe zastąp zwarciem, a źródło prądowe rozwarciem.
- Policz prądy i napięcia w interesujących gałęziach dla tego jednego źródła.
- Powtórz obliczenia dla każdego kolejnego źródła osobno.
- Zsumuj wyniki algebraicznie, czyli z zachowaniem zwrotów i znaków.
Warto to zobaczyć na prostym przykładzie. Jeśli po analizie pierwszego źródła w danej gałęzi wychodzi 2,0 A, a po analizie drugiego 0,6 A w przeciwnym kierunku, wynik końcowy nie wynosi 2,6 A, tylko 1,4 A. To właśnie znak i zwrot robią różnicę, a nie sama wartość bez kontekstu. Ja zawsze przypominam sobie, że superpozycja nie wybacza chaosu w oznaczeniach.
Jeżeli ten schemat jest jasny, pozostaje jeszcze jedna pułapka, która psuje bardzo wiele rozwiązań: mocy nie liczy się tak samo jak prądu i napięcia.
Dlaczego nie wolno sumować mocy
To jeden z najczęstszych skrótów myślowych i jeden z najbardziej mylących. Moc nie jest wielkością liniową, więc nie można po prostu policzyć jej osobno dla każdego źródła i dodać wyników tak, jak dodaje się napięcia czy prądy. Dopiero na końcu, z wartości końcowych, wyznacza się moc według zależności P = U × I albo P = I2R w rezystorze.
Jeśli w dwóch etapach wyjdzie ci 4 W i 9 W, to nie znaczy, że cały układ ma 13 W. Rzeczywisty wynik zależy od tego, jak napięcia i prądy pochodzące od różnych źródeł składają się w jednym punkcie pracy. Dla rezystora to widać szczególnie dobrze: prąd dwa razy większy nie oznacza mocy dwa razy większej, tylko cztery razy większą. To właśnie dlatego w analizie superpozycyjnej trzeba rozdzielać wielkości pomocnicze od wielkości końcowych.
Gdy ktoś popełnia błąd na tym etapie, zwykle nie dlatego, że nie zna wzoru, ale dlatego, że przyzwyczaja się do „sumowania wszystkiego”. Właśnie z tego powodu warto znać jeszcze kilka typowych potknięć, bo one pojawiają się częściej niż sam błąd rachunkowy.
Najczęstsze błędy, które psują wynik
W zadaniach i projektach widzę kilka powtarzających się pomyłek. Są banalne, ale potrafią całkowicie zepsuć rezultat, nawet jeśli tok obliczeń wygląda poprawnie.
- Zastępowanie źródła napięciowego przerwą zamiast zwarciem. To odwraca sens obliczeń.
- Zastępowanie źródła prądowego zwarciem zamiast rozwarciem. W efekcie obwód zachowuje się zupełnie inaczej niż powinien.
- Wyłączanie źródeł zależnych. Tego nie robi się, bo one są częścią modelu obwodu.
- Dodawanie mocy z osobnych analiz. To kuszące, ale zwykle błędne.
- Ignorowanie znaków przy sumowaniu napięć i prądów. Jeden źle przyjęty zwrot potrafi zmienić wynik końcowy.
- Używanie metody w układzie nieliniowym bez sprawdzenia warunków. Wtedy wynik może wyglądać sensownie tylko pozornie.
Ja zwykle sprawdzam te punkty jeszcze przed rozpoczęciem rachunków, bo to tańsze niż poprawianie całego zadania od zera. A skoro już wiemy, czego nie robić, dobrze zobaczyć, gdzie ta metoda realnie pomaga poza szkolnym przykładem z rezystorami.
Gdzie ta metoda pomaga w energetyce i fotowoltaice
Na portalu o energii i fotowoltaice patrzę na superpozycję przede wszystkim jako na narzędzie pomocnicze w elektronice i automatyce, a nie jako sposób liczenia uzysku energii z paneli. W praktyce przydaje się tam, gdzie trzeba rozdzielić wpływ kilku źródeł, ocenić zakłócenia albo uprościć analizę toru pomiarowego. To ważne rozróżnienie, bo w samym torze mocy instalacji PV często pracują elementy nieliniowe i sterowane, więc pełna swoboda stosowania metody znika.
Najbardziej użyteczne zastosowania widzę w takich sytuacjach jak:
- analiza układów pomiarowych w falownikach i sterownikach, gdzie trzeba odróżnić składową stałą od zakłóceń zmiennych,
- ocena wpływu kilku niezależnych źródeł na czujnik, wejście wzmacniacza lub linię sygnałową,
- praca z filtrami EMI, czyli układami tłumiącymi zakłócenia elektromagnetyczne,
- uproszczona analiza zasilaczy pomocniczych, układów ładowania i obwodów sterujących, jeśli pozostają liniowe w rozpatrywanym zakresie.
Ja nie użyłbym tej metody do szacowania całego bilansu energetycznego instalacji PV, ale jako narzędzie do czytania obwodu i rozbijania wpływów poszczególnych źródeł sprawdza się bardzo dobrze. To prowadzi do ostatniej rzeczy, która oszczędza najwięcej czasu: prostego testu sensowności wyniku.
Jak szybko sprawdzić, czy wynik ma sens
Jeśli chcesz korzystać z tej metody bez niepotrzebnych poprawek, trzy rzeczy sprawdzam zawsze na końcu. Nie są efektowne, ale skutecznie wyłapują większość błędów, zanim trafią do finalnej odpowiedzi.
- Jednostki muszą się zgadzać z wielkością, którą liczysz. Prąd podajesz w amperach, napięcie w woltach, moc w watach.
- Zwroty i znaki trzeba czytać konsekwentnie. Jeśli jedna składowa działa przeciwnie, wynik końcowy powinien to pokazać.
- Moc licz dopiero na końcu, po zsumowaniu napięć lub prądów.
- Porównaj wynik z przypadkiem granicznym. Jeżeli jedno źródło zniknie, wynik powinien wrócić do prostszego układu.
- Sprawdź, czy obwód jest liniowy. Jeśli nie jest, lepiej przejść na inne narzędzie niż udawać, że superpozycja nadal działa w pełni.
Jeżeli układ spełnia warunki liniowości, superpozycja zwykle daje szybszą i czytelniejszą analizę niż liczenie wszystkiego naraz. Jeśli nie spełnia, lepiej od razu sięgnąć po inną metodę niż opierać decyzję na wyniku, który wygląda dobrze tylko na papierze.
