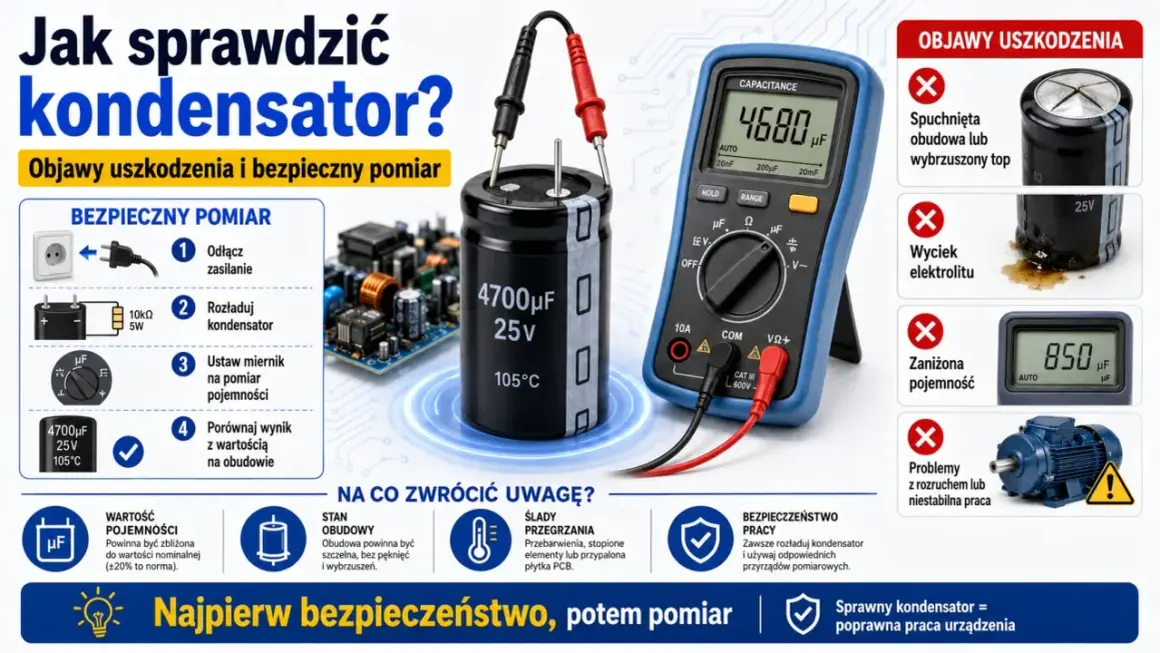

Sprawdzanie kondensatora miernikiem nie sprowadza się do jednego odczytu. Trzeba ocenić nie tylko pojemność, ale też to, czy element nie ma zwarcia, nadmiernego upływu i czy w ogóle da się go bezpiecznie zmierzyć poza układem. Poniżej pokazuję, jak sprawdzić kondensator miernikiem, jak odczytać wynik i kiedy zwykły multimetr przestaje wystarczać.
Najważniejsze zasady pomiaru kondensatora miernikiem
- Zawsze odłącz zasilanie i sprawdź, czy na zaciskach nie ma napięcia resztkowego.
- Rozładuj element przez rezystor, a nie zwarciem śrubokrętem.
- Najpewniejszy wynik daje pomiar poza układem, w trybie pojemności.
- Sama zgodność pojemności nie wystarcza przy kondensatorach elektrolitycznych. Warto ocenić też ESR i objawy pracy pod obciążeniem.
- Jeśli odczyt skacze, najpierw sprawdź przewody, zakres miernika i polaryzację.
Co właściwie sprawdzasz w kondensatorze
W praktyce interesują mnie cztery rzeczy: pojemność, upływność, ESR i stan fizyczny. Pojemność mówi, ile ładunku element potrafi zgromadzić, upływność pokazuje, czy ładunek nie ucieka zbyt szybko, a ESR, czyli rezystancja szeregowa zastępcza, zdradza straty energii wewnątrz kondensatora. Jeśli któryś z tych parametrów mocno odstaje, układ potrafi działać niestabilnie, grzać się albo w ogóle nie startować.
| Co sprawdzasz | Co oznacza problem | Jak to zwykle wygląda w praktyce |
|---|---|---|
| Pojemność | Element stracił część parametrów lub wyszedł poza tolerancję | Urządzenie startuje gorzej, filtracja jest słabsza, napięcie faluje |
| Upływność | Kondensator „przepuszcza” ładunek | Ładowanie i rozładowanie są nienaturalne, pomiar omomierzem bywa mylący |
| ESR | Rośnie strata wewnętrzna | W zasilaczu, falowniku lub przetwornicy element nagrzewa się i traci skuteczność |
| Stan obudowy | Przegrzanie, wyciek lub uszkodzenie mechaniczne | Wybrzuszenie, pęknięcie, nalot elektrolitu, ślady po temperaturze |
W sprzęcie energetycznym, zasilaczach impulsowych i falownikach PV właśnie te różnice robią największą robotę diagnostyczną. Dlatego zanim sięgnę po miernik, zaczynam od bezpiecznego przygotowania stanowiska.
Bezpieczne przygotowanie przed pomiarem
Ja zaczynam od odłączenia urządzenia od sieci i potwierdzenia miernikiem, że na kondensatorze nie ma napięcia. Samo wyjęcie wtyczki nie wystarcza, bo kondensator potrafi trzymać ładunek jeszcze przez dłuższą chwilę. Do rozładowania używam rezystora, najczęściej w okolicach 20 kΩ i kilku watów mocy, a przy większych pojemnościach czekam dłużej i kontroluję spadek napięcia do zera.
- Nie rozładowuję elementu przez zwarcie końcówek śrubokrętem.
- Przy kondensatorach elektrolitycznych pilnuję polaryzacji i nie zakładam, że każdy test można zrobić „na odwrót”.
- Jeśli to możliwe, odłączam jedną nóżkę od układu, bo równoległe ścieżki potrafią zafałszować odczyt.
W układach zasilających, falownikach i napędach to szczególnie ważne, bo obok samego kondensatora mierzę też napięcie resztkowe i patrzę, czy nie ma śladów przegrzania. Dopiero wtedy przechodzę do właściwego testu.
Jak sprawdzić kondensator miernikiem w trzech krokach
Najpewniejszy wynik daje mi pomiar pojemności poza układem. W większości multimetrów trzeba przełączyć pokrętło na funkcję Cx albo na symbol kondensatora, poczekać aż zakres się ustabilizuje i dopiero wtedy podłączyć przewody do wyprowadzeń elementu. Przy małych pojemnościach warto najpierw zewrzeć końcówki i wyzerować wpływ przewodów, jeśli miernik ma tryb REL.
Gdy miernik ma funkcję pojemności
Po ustawieniu zakresu przykładam sondy do wyprowadzeń i czekam kilka sekund na stabilny odczyt. Jeżeli wynik przeskakuje albo przez dłuższą chwilę pokazuje przepełnienie, zwykle oznacza to problem z samym kondensatorem, z przewodami albo z tym, że element nadal siedzi w układzie.
Gdy masz tylko omomierz
To metoda pomocnicza, nie docelowa. Sprawny kondensator przy pierwszym kontakcie zachowuje się jak element o niskiej rezystancji, a potem wskazanie powinno rosnąć, bo kondensator się ładuje. Jeśli miernik od razu pokazuje niemal zero lub sygnalizuje ciągłe zwarcie, mam silny sygnał uszkodzenia. Gdy wskazanie od razu skacze do nieskończoności, to nie dowód sprawności, tylko informacja, że ten test ma ograniczoną wartość.
Przeczytaj również: Jak rozplanować elektrykę w domu? Kompletny przewodnik krok po kroku
Co robię przy kondensatorach spolaryzowanych
Przy elektrolitach zwracam uwagę na plus i minus. Odwrócona polaryzacja potrafi zniszczyć element albo dać dziwny, niejednoznaczny wynik, więc jeśli nie mam pewności co do wyprowadzeń, najpierw sprawdzam oznaczenia na obudowie i na płytce.
Jak odczytać wynik i nie pomylić się przy ocenie
Sam odczyt niewiele znaczy bez porównania z wartością znamionową i tolerancją z obudowy lub karty katalogowej. Dla przykładu kondensator 100 µF z tolerancją ±20% powinien zwykle mieścić się mniej więcej między 80 a 120 µF. Jeśli pokazuje 92 µF, wynik bywa jeszcze akceptowalny; jeśli spada do 65 µF, traktuję go jako zużyty.
W kondensatorach ceramicznych i foliowych odchyłka może zależeć od temperatury, napięcia pracy i samej technologii dielektryka, więc nie porównuję ich „na oko” z jednym uniwersalnym progiem. W takich przypadkach ważniejszy jest opis producenta niż intuicja.
| Wynik | Najczęstsza interpretacja | Co robię dalej |
|---|---|---|
| Wartość bliska nominalnej i stabilna | Kondensator zwykle jest sprawny | Sprawdzam jeszcze objawy pracy urządzenia |
| Wartość wyraźnie niższa od nominalnej | Zużycie, starzenie lub degradacja dielektryka | Porównuję wynik z tolerancją i testuję ESR |
| OL, 1 albo przekroczenie zakresu | Za mały zakres, brak kontaktu lub element uszkodzony | Zmiana zakresu, sprawdzenie połączeń, pomiar poza układem |
| Blisko zera | Możliwe zwarcie wewnętrzne | Traktuję element jako uszkodzony |
| Wartość skacze lub wolno „płynie” | Wpływ układu, słaby styk albo jeszcze nie do końca rozładowany element | Powtarzam test po odłączeniu od obwodu |
Jeżeli mimo poprawnego zakresu wynik nadal budzi wątpliwości, sięgam po bardziej wyspecjalizowany przyrząd. I właśnie wtedy wchodzi kolejny poziom diagnostyki.
Kiedy zwykły multimetr nie wystarczy
Multimetr dobrze sprawdza pojemność, ale nie pokaże mi wszystkiego. W kondensatorach elektrolitycznych największy problem często robi ESR, czyli straty wewnętrzne, które rosną wraz ze starzeniem elementu. Kondensator może jeszcze „trzymać mikrofarady”, a mimo to pod obciążeniem powodować tętnienia, grzanie i niestabilną pracę zasilacza, przetwornicy albo falownika PV.
| Narzędzie | Co pokaże | Kiedy używam |
|---|---|---|
| Multimetr z funkcją pojemności | Pojemność i podstawowe zwarcia lub przerwy | Szybka diagnostyka i kontrola większości kondensatorów |
| Miernik ESR | Rezystancję szeregową i stan kondensatorów elektrolitycznych | Gdy urządzenie grzeje się, szumi lub pracuje niestabilnie |
| Miernik LCR | Pojemność, rezystancję i zachowanie przy różnych częstotliwościach | Dokładniejsza diagnostyka w serwisie i elektronice mocy |
W takich przypadkach biorę miernik ESR albo miernik LCR. Pierwszy świetnie wychwytuje wzrost rezystancji szeregowej, drugi pozwala ocenić także zachowanie przy różnych częstotliwościach pomiaru. To nie jest gadżet dla kolekcjonerów sprzętu, tylko praktyczne narzędzie tam, gdzie zwykły odczyt pojemności nie oddaje realnego stanu elementu.
Żeby nie wyciągnąć fałszywego wniosku, warto też znać najczęstsze pułapki testu.
Najczęstsze błędy podczas testu
- Pomiar pod napięciem albo z niedokładnie rozładowanym kondensatorem.
- Sprawdzanie elementu w układzie bez odłączenia jednej nóżki.
- Ignorowanie polaryzacji przy kondensatorach elektrolitycznych.
- Ocenianie elektrolitu wyłącznie po pojemności, bez spojrzenia na ESR i objawy pracy.
- Brak uwzględnienia pojemności przewodów przy bardzo małych wartościach.
- Zbyt szybki odczyt bez poczekania, aż miernik ustabilizuje wskazanie.
Jeśli coś wygląda niejednoznacznie, powtarzam test na innym zakresie i porównuję wynik z drugim egzemplarzem, jeśli mam taki sam element pod ręką. To szybki sposób na odróżnienie uszkodzenia od zwykłego błędu pomiaru.
Co jeszcze robię, zanim uznam kondensator za sprawny
Jeśli kondensator przejdzie pomiar pojemności, ale urządzenie nadal pracuje źle, wracam do objawów: przegrzewanie, spadek napięcia, trzaski, opóźniony start, wybrzuszenie obudowy albo wyciek elektrolitu. Taki element potrafi być „na granicy” i w praktyce lepiej go wymienić niż trzymać w układzie tylko dlatego, że miernik pokazuje wynik zbliżony do normy.
W sprzęcie energetycznym, w zasilaczach, UPS-ach, falownikach i urządzeniach z silnikami patrzę szerzej niż na jeden parametr. Dla mnie dobry kondensator to nie tylko poprawna pojemność, ale też stabilna praca pod obciążeniem, brak śladów uszkodzeń i brak podejrzanego nagrzewania. Jeśli którykolwiek z tych warunków nie jest spełniony, szybsza jest wymiana niż dalsze zgadywanie.
Tak właśnie podchodzę do diagnostyki: najpierw bezpieczeństwo, potem pomiar, na końcu interpretacja w kontekście konkretnego urządzenia. Dzięki temu decyzja jest techniczna, a nie przypadkowa.
