Układ TN-C to jeden z tych elementów instalacji elektrycznej, które łatwo przeoczyć, dopóki nie pojawi się modernizacja, fotowoltaika albo problem z zabezpieczeniami. W praktyce chodzi o system, w którym funkcje przewodu neutralnego i ochronnego są połączone w jednym przewodzie PEN, co upraszcza sieć, ale stawia też konkretne wymagania bezpieczeństwa. Poniżej wyjaśniam, gdzie ten układ wciąż się spotyka, czym różni się od TN-S i TN-C-S oraz na co zwrócić uwagę przy przebudowie starej rozdzielnicy.
Najważniejsze rzeczy, które warto zapamiętać o układzie TN-C
- TN-C oznacza wspólny przewód PEN, który pełni jednocześnie funkcję ochronną i neutralną.
- Ten układ spotyka się głównie w starszych instalacjach i w części sieci rozdzielczych.
- W czystym TN-C nie opiera się ochrony na wyłączniku różnicowoprądowym, bo najpierw trzeba rozdzielić PEN na PE i N.
- Przewód PEN musi mieć odpowiedni przekrój, w praktyce co najmniej 10 mm² Cu albo 16 mm² Al w instalacjach stałych.
- Najgroźniejszy scenariusz to przerwanie lub poluzowanie PEN, bo może podnieść napięcie na obudowach urządzeń.
- Przy modernizacji, fotowoltaice i ładowarkach EV najpierw sprawdza się układ sieci, a dopiero potem dobiera zabezpieczenia.
Czym jest układ TN-C i kiedy ma znaczenie
Najprościej mówiąc, TN-C to układ, w którym neutralny i ochronny tor prądowy są połączone w jednym przewodzie PEN. To rozwiązanie było przez lata popularne, bo wymagało mniej żył w kablu i upraszczało rozdział energii. Dzisiaj spotyka się je przede wszystkim w starszych budynkach, w częściach sieci zasilającej oraz w instalacjach, które nie zostały jeszcze gruntownie zmodernizowane.
Ja patrzę na ten układ przede wszystkim przez pryzmat bezpieczeństwa. Oszczędność przewodu ma sens tylko wtedy, gdy cały system jest poprawnie wykonany, a ciągłość PEN nie budzi żadnych wątpliwości. W starszej literaturze elektrycznej można jeszcze trafić na określenie „zerowanie”, ale współczesny opis jest prostszy i bardziej precyzyjny: jeden przewód prowadzi jednocześnie funkcję ochronną i neutralną.
W instalacjach stałych taki przewód musi mieć odpowiedni przekrój. W praktyce przyjmuje się minimum 10 mm² dla miedzi i 16 mm² dla aluminium, bo PEN ma nie tylko przewodzić prąd roboczy, ale też zachować odporność mechaniczną i ochronną. To ważne ograniczenie, które od razu pokazuje, że TN-C nie jest dowolnym kompromisem, tylko układem z wyraźnymi warunkami brzegowymi. A skoro wiemy już, czym jest ten system, warto zobaczyć, jak dokładnie pracuje przewód PEN w codziennej instalacji.

Jak działa przewód PEN w praktyce
Przewód PEN łączy dwie funkcje, ale nie znaczy to, że można go traktować jak zwykły przewód „od wszystkiego”. W normalnej pracy prowadzi prąd roboczy, a w razie uszkodzenia zapewnia drogę dla prądu zwarciowego, dzięki której zabezpieczenia mogą zadziałać. To właśnie dlatego ciągłość PEN jest tak ważna. Jeśli ten tor zostanie przerwany albo poluzowany, na metalowych obudowach urządzeń może pojawić się niebezpieczne napięcie.
W praktyce największy problem nie wynika z samej idei układu, tylko z jakości połączeń. Luźny zacisk, korozja, źle dobrana szyna albo amatorskie przeróbki potrafią zamienić względnie poprawny układ w instalację z realnym ryzykiem porażenia. Właśnie dlatego w TN-C nie chodzi o to, by „jakoś działało”, lecz o to, by cały tor PEN był ciągły, odpowiednio dobrany i mechanicznie pewny.
Warto też pamiętać o połączeniach wyrównawczych, czyli połączeniu metalowych elementów instalacji i wyposażenia, aby miały możliwie zbliżony potencjał. To nie jest ozdobnik projektowy, tylko jeden z elementów ochrony przeciwporażeniowej. Jeżeli ten fragment działa źle, problem często wychodzi dopiero wtedy, gdy pojawia się awaria lub modernizacja. I właśnie wtedy najczęściej zaczyna się porównywanie TN-C z innymi układami.
Czym różni się od TN-S i TN-C-S

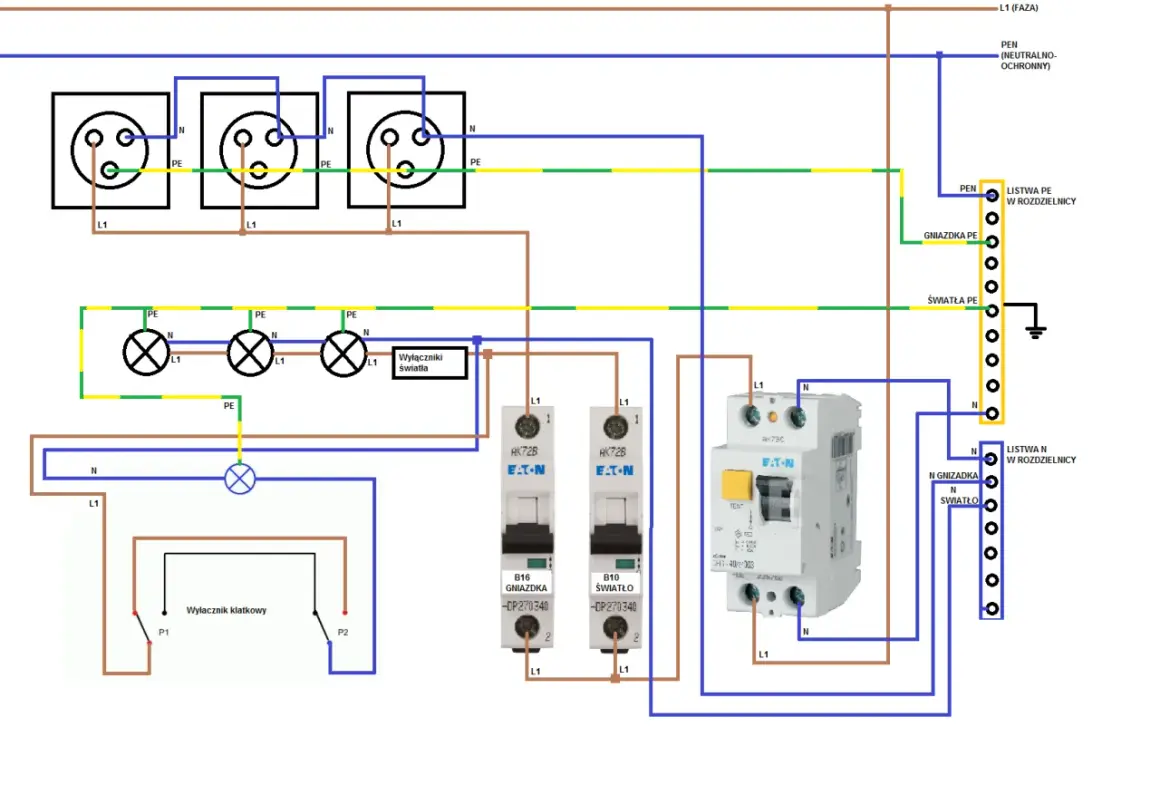

Najwięcej nieporozumień rodzi się wtedy, gdy ktoś wrzuca TN-C, TN-S i TN-C-S do jednego worka. To nie są synonimy, tylko trzy różne sposoby prowadzenia przewodów ochronnych i neutralnych. Najkrócej: w TN-S przewody PE i N są od początku osobne, w TN-C są połączone w jeden PEN w całej instalacji, a w TN-C-S część trasy pracuje jako PEN, po czym następuje rozdział na PE i N.
| Cecha | TN-C | TN-C-S | TN-S |
|---|---|---|---|
| Układ przewodów | Jeden wspólny przewód PEN w całym torze | PEN do punktu rozdziału, dalej osobno PE i N | Osobny PE i osobny N od początku |
| Wyłącznik różnicowoprądowy | Nie stosuje się go bezpośrednio jako ochrony na odcinku TN-C | Stosuje się po rozdziale PEN | Stosuje się normalnie |
| Typowe zastosowanie | Starsze instalacje i część sieci zasilającej | Najczęstszy wariant przy modernizacji budynków | Nowe, dobrze zaprojektowane instalacje |
| Plus | Mniej przewodów i prostszy rozdział | Dobry kompromis między siecią a instalacją odbiorczą | Najbardziej przejrzysty układ ochrony |
| Minus | Duża wrażliwość na przerwanie PEN | Wymaga poprawnego punktu rozdziału i kontroli połączeń | Większa liczba żył i bardziej wymagający projekt |
To zestawienie ma jedną praktyczną konsekwencję: jeśli w budynku pojawia się rozdział PEN, to od tego miejsca instalacja powinna być prowadzona już jako układ z oddzielnym PE i N. Właśnie dlatego część modernizacji kończy się nie na „naprawie starego TN-C”, tylko na przejściu do TN-C-S albo docelowo TN-S. A skoro różnice są już jasne, warto pokazać, gdzie w Polsce najczęściej spotyka się ten starszy wariant.
Gdzie najczęściej spotkasz go w Polsce

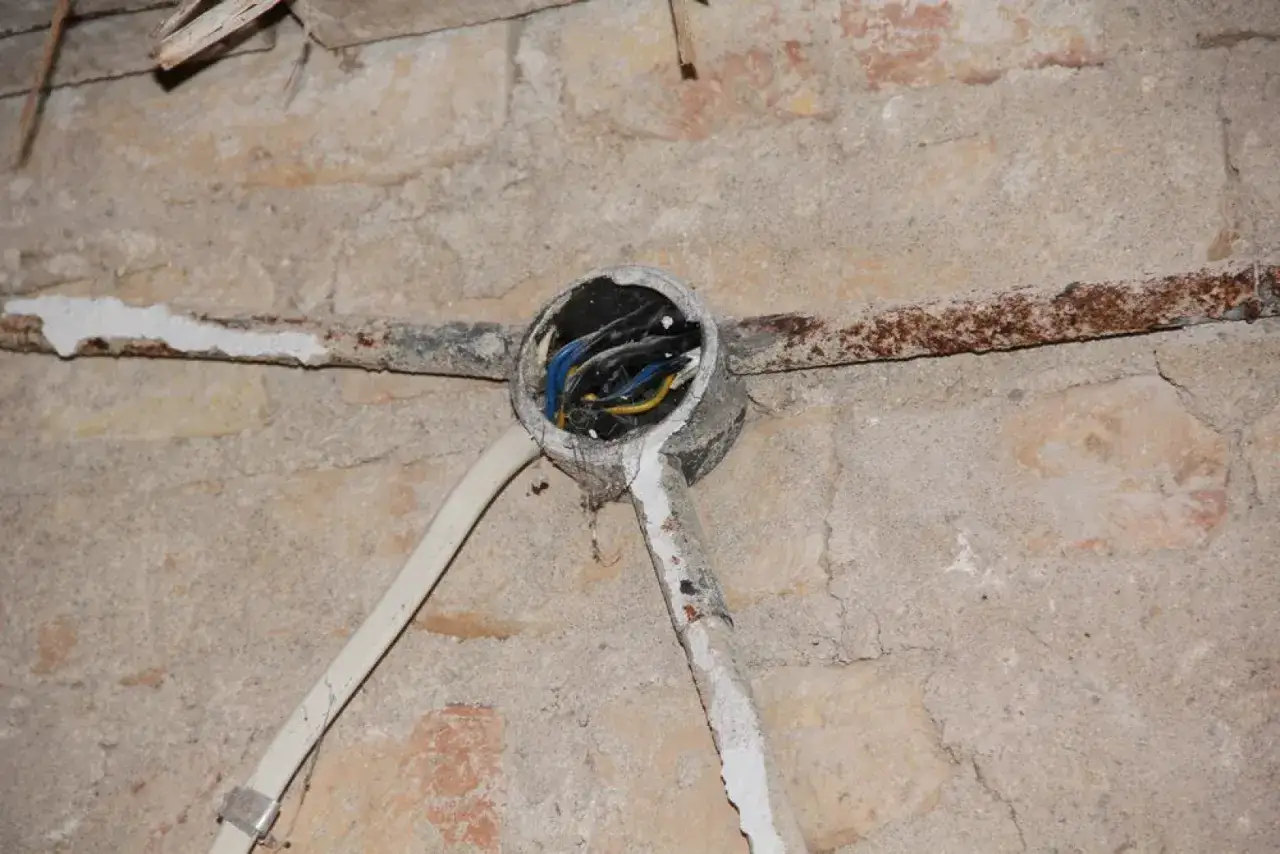

W polskich realiach TN-C najczęściej trafia się w starszych mieszkaniach, kamienicach, blokach z dawnych lat i w domach jednorodzinnych, które nie przeszły pełnej modernizacji elektrycznej. Zdarza się też w części toru zasilającego, zanim PEN zostanie rozdzielony na PE i N. To właśnie dlatego jedna nieruchomość może mieć jednocześnie fragmenty starego i nowego rozwiązania.
W praktyce widzę trzy typowe scenariusze. Pierwszy to budynek, w którym obwody końcowe nadal pracują na dwóch żyłach. Drugi to instalacja „łatana” etapami, gdzie ktoś wymienił rozdzielnicę, ale nie uporządkował całej ochrony. Trzeci to obiekt przygotowywany pod nowe urządzenia, na przykład fotowoltaikę, pompę ciepła albo ładowarkę samochodu, gdzie stary sposób zasilania przestaje wystarczać.
To ważne, bo sam fakt, że instalacja „działa”, nie mówi jeszcze nic o jej zgodności z obecnymi wymaganiami bezpieczeństwa. Właśnie tu pojawia się temat błędów, które najczęściej wychodzą przy przeglądzie lub remoncie. I to są błędy, których naprawdę nie warto bagatelizować.
Jakie błędy i ryzyka są najczęstsze
Najbardziej niebezpieczny problem w TN-C to przerwanie ciągłości przewodu PEN. Jeśli to się stanie, obudowy urządzeń mogą znaleźć się pod napięciem, a użytkownik nie dostaje żadnego intuicyjnego ostrzeżenia, dopóki nie dojdzie do awarii. Właśnie dlatego ten układ jest tak czuły na jakość połączeń i tak źle znosi „drobne poprawki” robione bez planu.
- Rozdzielenie PEN w przypadkowym miejscu - punkt rozdziału powinien być przemyślany i technicznie uzasadniony, a nie wybrany „tam, gdzie było miejsce”.
- Mostkowanie N i PE za wyłącznikiem różnicowoprądowym - to psuje logikę działania zabezpieczenia i może powodować nieprawidłowe wyzwalanie.
- Zbyt mały przekrój PEN - szczególnie groźny przy starszych aluminiowych przewodach i instalacjach z doraźnymi przeróbkami.
- Dodawanie ochrony bez sprawdzenia całego toru - sama wymiana gniazdka albo rozdzielnicy nie naprawia systemu ochrony.
- Brak połączeń wyrównawczych - wtedy potencjały metalowych elementów mogą się niebezpiecznie różnić.
Do tego dochodzi jeszcze jeden częsty błąd, który w praktyce bywa mylący: próba rozwiązania problemu jednym dodatkowym zabezpieczeniem. To tak nie działa. W TN-C nie chodzi o to, żeby „dokleić” kolejny aparat, tylko o to, by najpierw uporządkować układ przewodów i dopiero potem dobrać ochronę. To prowadzi prosto do pytania, jak sensownie podejść do modernizacji.
Co sprawdzić przed modernizacją i montażem nowych urządzeń
Jeśli planujesz modernizację instalacji, montaż fotowoltaiki, pompy ciepła albo ładowarki EV, zacząłbym od prostego audytu. Najpierw trzeba ustalić, czy zasilanie pracuje jeszcze jako TN-C, czy już jako TN-C-S, gdzie znajduje się punkt rozdziału PEN i czy przekroje przewodów są wystarczające. To ważniejsze niż dobór kolejnej „mocniejszej” rozdzielnicy.
- Sprawdź, czy w instalacji występuje przewód PEN i gdzie następuje jego rozdział.
- Oceń stan głównej szyny wyrównawczej i połączeń wyrównawczych.
- Zweryfikuj przekrój przewodu zasilającego, zwłaszcza jeśli obiekt ma stary odcinek aluminiowy.
- Ustal, gdzie można bezpiecznie zastosować RCD, a gdzie najpierw trzeba przejść na układ z oddzielnym PE i N.
- Przed podłączeniem nowych odbiorników sprawdź, czy rozdzielnica ma zapas miejsca i właściwy układ zabezpieczeń.
Przy fotowoltaice ta kolejność ma szczególne znaczenie, bo falownik, ograniczniki przepięć i zabezpieczenia obwodów AC wymagają jednoznacznie opisanej topologii sieci. Innymi słowy, najpierw ustalasz, jak pracuje instalacja, a dopiero potem dobierasz osprzęt. Jeśli ten etap zostanie pominięty, nawet dobry projekt może zacząć generować fałszywe wyzwolenia albo realne luki w ochronie.
Dlatego w starszych obiektach traktuję TN-C jako punkt wyjścia do porządnego audytu, a nie jako układ, na którym warto budować kolejne warstwy „napraw”. Dobrze wykonany rozdział PEN, poprawne połączenia wyrównawcze i sensownie dobrane zabezpieczenia dają więcej niż doraźne obejścia, które wyglądają dobrze tylko do pierwszej awarii.
