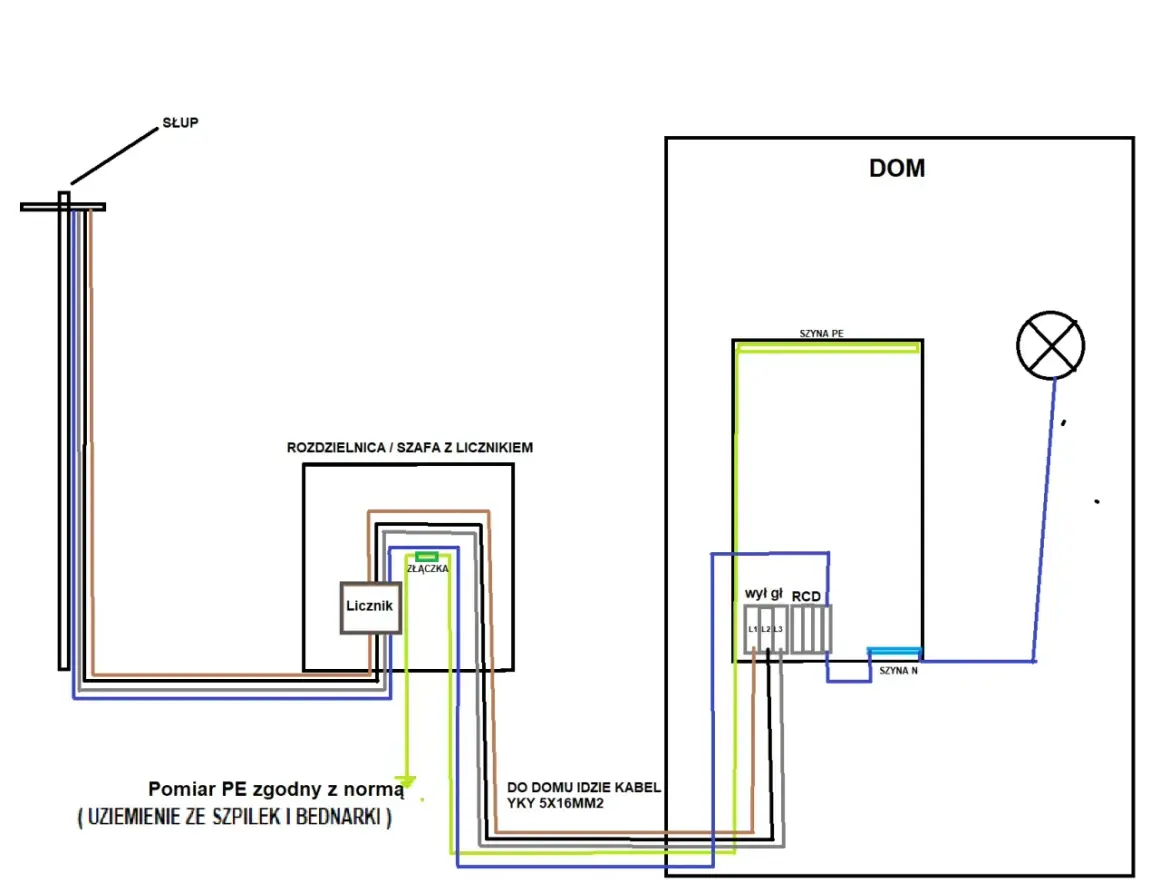

Najważniejsze fakty o układzie TN-C
- W TN-C przewód PEN łączy funkcję ochronną i neutralną w jednym torze.
- To rozwiązanie spotyka się głównie w starszych instalacjach i na części odcinków sieci zasilającej.
- Po rozdzieleniu PEN na PE i N mówimy o układzie TN-C-S, który jest łatwiejszy do modernizacji i bezpieczniejszy w praktyce.
- W czystym TN-C trzeba zachować szczególną ostrożność przy doborze zabezpieczeń i połączeń wyrównawczych.
- W instalacjach stałych PEN ma wymagany przekrój co najmniej 10 mm² Cu albo 16 mm² Al.
Czym jest układ TN-C i skąd bierze się jego nazwa
TN-C to układ sieci, w którym punkt neutralny źródła jest uziemiony, a przewód łączący funkcje ochronną i neutralną ma postać wspólnego przewodu PEN. Nazwa jest skrótem technicznym: pierwsza litera wskazuje relację źródła do ziemi, druga opisuje sposób połączenia części przewodzących dostępnych instalacji z tym punktem, a litera C oznacza połączenie obu funkcji w jednym przewodzie. W praktyce oznacza to prostszą, ale mniej elastyczną konstrukcję niż w nowoczesnych instalacjach z osobnym PE i N.
Ja najczęściej spotykam TN-C w starszych budynkach i w odcinkach zasilania, gdzie instalacja nie została jeszcze w pełni zmodernizowana. Nie jest to z definicji zły układ, ale jest to rozwiązanie z wyraźnymi ograniczeniami, które trzeba rozumieć, zanim zacznie się cokolwiek przerabiać. To prowadzi prosto do przewodu PEN, czyli elementu, od którego zależy bezpieczeństwo całego systemu.

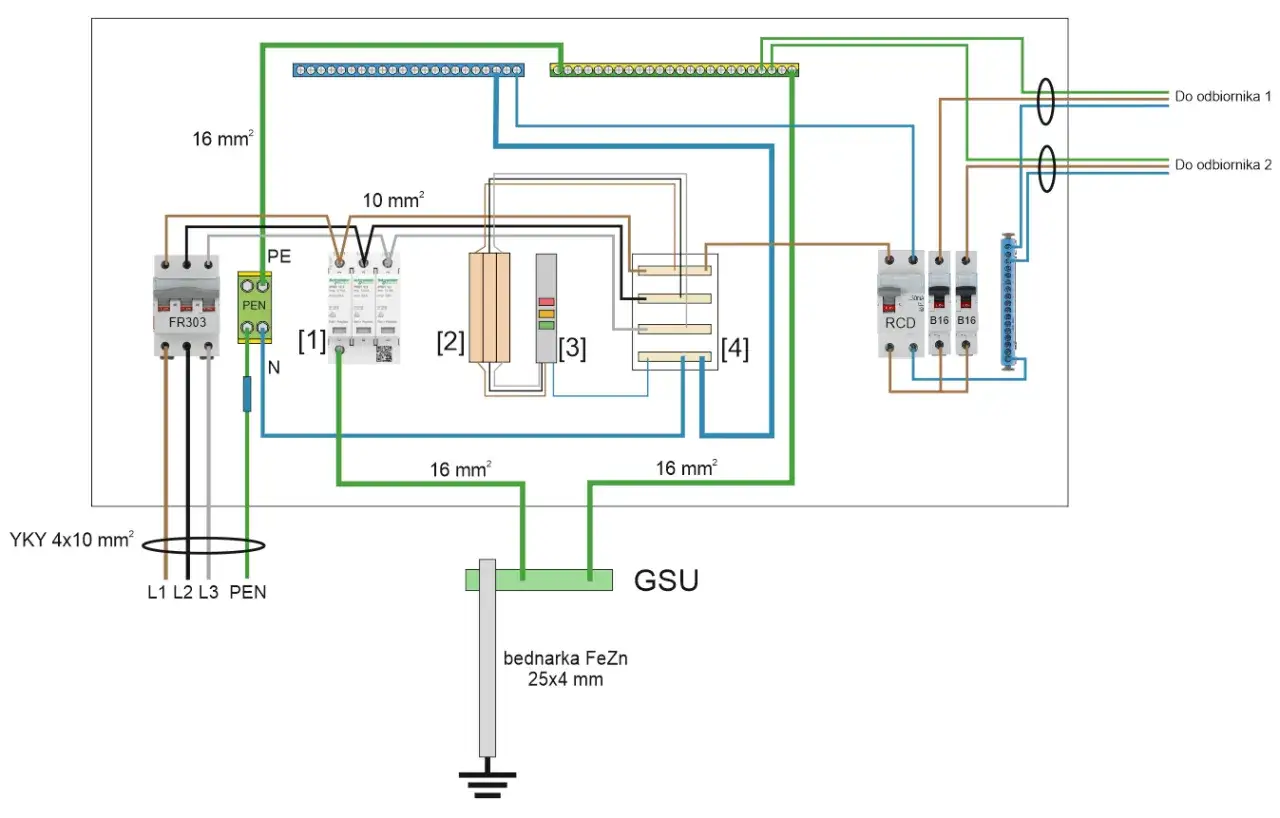

![Schemat instalacji elektrycznej z zabezpieczeniami, listwami zaciskowymi i uziemieniem. Widać tu m.in. wyłącznik FR303, ochronniki [1], [2], [3], [4] oraz RCD. Całość tworzy spójny system tnc.](https://imageoptimizecdn-blog.online/unsafe/rs:fit:2048/q:65/plain/https%3A%2F%2Ffrce8xp4ye4n.compat.objectstorage.eu-frankfurt-1.oraclecloud.com%2Fblog-assets%2Fpost_image%2F4d6672bee09fdfd184008415e6e2a127%2Fschemat-uklad-tn-c-tn-s-tn-c-s-przewod-pen.webp)
Jak działa przewód PEN i gdzie leży granica bezpieczeństwa
Przewód PEN jednocześnie odprowadza prąd roboczy i pełni funkcję ochronną, dlatego jego ciągłość ma krytyczne znaczenie. W dobrze zaprojektowanym układzie nie powinien być traktowany jak zwykły przewód neutralny, którego można dowolnie rozłączać, zabezpieczać albo „pożyczać” do różnych przeróbek w gniazdku. Jeśli PEN zostanie uszkodzony albo źle podłączony, na obudowach urządzeń może pojawić się napięcie, a to już nie jest problem teoretyczny, tylko realne zagrożenie.
W praktyce normowej PEN stosuje się w instalacjach stałych pod warunkiem zachowania minimalnego przekroju: 10 mm² dla miedzi i 16 mm² dla aluminium. To ważne, bo zbyt cienki przewód nie zapewni odpowiedniej trwałości i odporności mechanicznej. Z tego samego powodu przy modernizacji nie opieram się wyłącznie na kolorach żył, bo w starych instalacjach bywają mylące, a czasem wręcz przypadkowe. Skoro PEN jest tak newralgiczny, warto od razu zobaczyć, czym TN-C różni się od układów, które dziś spotyka się częściej.
TN-C, TN-S i TN-C-S różnice, które naprawdę zmieniają instalację
Najczęstszy błąd polega na wrzucaniu tych układów do jednego worka. W praktyce różnice są bardzo konkretne: decydują o doborze zabezpieczeń, sposobie prowadzenia przewodów i o tym, czy instalacja daje się bezpiecznie rozbudować. Poniższe zestawienie pokazuje to bez zbędnej teorii.
| Układ | Jak wygląda przewód ochronny i neutralny | Gdzie najczęściej występuje | Co to oznacza w praktyce |
|---|---|---|---|
| TN-C | Jeden wspólny przewód PEN | Starsze instalacje i część sieci zasilającej | Prostsza konstrukcja, ale większa wrażliwość na uszkodzenie PEN i ograniczenia w doborze zabezpieczeń |
| TN-S | Osobne przewody PE i N na całej długości | Nowe instalacje wewnętrzne | Najczytelniejszy układ ochrony, wygodny przy nowoczesnej automatyce i zabezpieczeniach |
| TN-C-S | Najpierw PEN, potem rozdział na PE i N | Modernizowane budynki i wiele przyłączy w Polsce | Najczęstszy kompromis między starą siecią a nową instalacją odbiorczą |
Najważniejszy punkt zwrotny to rozdział PEN. Od tego momentu instalacja zaczyna działać jak TN-C-S, a nie jak czysty TN-C. Właśnie dlatego nie traktuję modernizacji jako kosmetycznej zmiany, tylko jako decyzję o całym sposobie ochrony. To szczególnie ważne w Polsce, gdzie wiele obiektów ma jeszcze stare odcinki sieci i trzeba wiedzieć, z jakim układem ma się faktycznie do czynienia.
Gdzie nadal spotyka się TN-C w Polsce i co to oznacza dla domu
W polskich realiach TN-C najczęściej widzę w starszych blokach, kamienicach, domach z dawną instalacją aluminiową oraz na fragmentach sieci, zanim nastąpi rozdział PEN. To układ, który nadal istnieje, ale coraz rzadziej stanowi docelowe rozwiązanie wewnątrz budynku. Dlatego przy oględzinach nie zakładam niczego „na oko” i nie opieram oceny wyłącznie na liczbie przewodów w ścianie, bo wcześniejsze remonty potrafią stworzyć mieszankę starych i nowych rozwiązań.
Dla właściciela domu lub mieszkania oznacza to jedno: jeśli instalacja jest stara, trzeba sprawdzić nie tylko gniazdka, ale też rozdzielnicę, połączenia wyrównawcze i sposób zasilania całego lokalu. Sam fakt, że sprzęt działa, nie znaczy jeszcze, że układ jest bezpieczny albo zgodny z dzisiejszymi wymaganiami. To ma szczególne znaczenie tam, gdzie planuje się fotowoltaikę, klimatyzację, pompę ciepła albo większą rozbudowę domowej automatyki.Co TN-C zmienia w fotowoltaice, różnicówkach i ochronie przepięciowej
Z perspektywy instalacji PV układ zasilania ma znaczenie większe, niż wielu inwestorów zakłada na początku. Falownik, zabezpieczenia przepięciowe i sposób uziemienia konstrukcji wsporczej muszą być dopasowane do realnego układu sieci, a nie do tego, co „powinno być” na papierze. Jeśli w budynku jest stary TN-C, zwykle trzeba najpierw uporządkować punkt rozdziału PEN i dopiero potem projektować dalszą część instalacji.
- Wyłącznik różnicowoprądowy ma sens dopiero tam, gdzie przewody ochronny i neutralny są już rozdzielone.
- Ochronniki przepięć trzeba dobrać do konkretnego układu sieci, bo błędny dobór osłabia ochronę falownika i elektroniki domowej.
- Połączenia wyrównawcze, czyli połączenie metalowych elementów instalacji w jeden wspólny potencjał, ograniczają ryzyko niebezpiecznych różnic napięć.
- W starszym budynku często większym problemem niż same panele okazuje się stan rozdzielnicy i brak czytelnego rozdziału PEN.
Z mojego doświadczenia wynika, że właśnie ten etap decyduje o tym, czy mikroinstalacja będzie pracować stabilnie, czy zacznie generować problemy przy pierwszym przepięciu albo przy awarii jednej z ochron. To prowadzi do ostatniego, najbardziej praktycznego pytania: co sprawdzić, zanim uzna się starą instalację za gotową do modernizacji.
Na co zwracam uwagę przed modernizacją starej instalacji
Ja zaczynam od prostego porządku: najpierw identyfikacja układu, potem ocena stanu przewodów, a dopiero później decyzja o zabezpieczeniach i ewentualnym rozdziale PEN. Jeśli ktoś próbuje przeskoczyć ten etap i od razu montuje „nowoczesne” elementy do starej sieci, zwykle kończy z pozorną poprawą, a nie z realnym bezpieczeństwem. Rozdział robi się w głównej rozdzielnicy lub w miejscu przewidzianym przez projekt, nie w przypadkowym gnieździe.
- czy przewód PEN ma ciągłość i odpowiedni przekrój,
- czy w rozdzielnicy głównej jest już rozdział na PE i N, czy nadal pracuje czysty TN-C,
- czy nikt nie zrobił mostka między N i PE poza punktem rozdziału,
- czy wykonano połączenia wyrównawcze dla metalowych elementów instalacji i konstrukcji budynku,
- czy przewidziano właściwe zabezpieczenia dla obwodów z różnicówką, ochroną przepięciową i ewentualną fotowoltaiką,
- czy plan modernizacji obejmuje także pomiary, a nie tylko wymianę widocznych elementów.
Jeśli którykolwiek z tych punktów budzi wątpliwości, nie traktuję instalacji jako „prawie gotowej”. W elektryce lepiej działa dokładna modernizacja wykonana raz, niż szybka przeróbka, która tylko przesuwa problem w czasie. TN-C sam w sobie nie jest powodem do paniki, ale jest wyraźnym sygnałem, że instalację trzeba obejrzeć z większą uwagą i zaprojektować dalsze kroki bez improwizacji.
