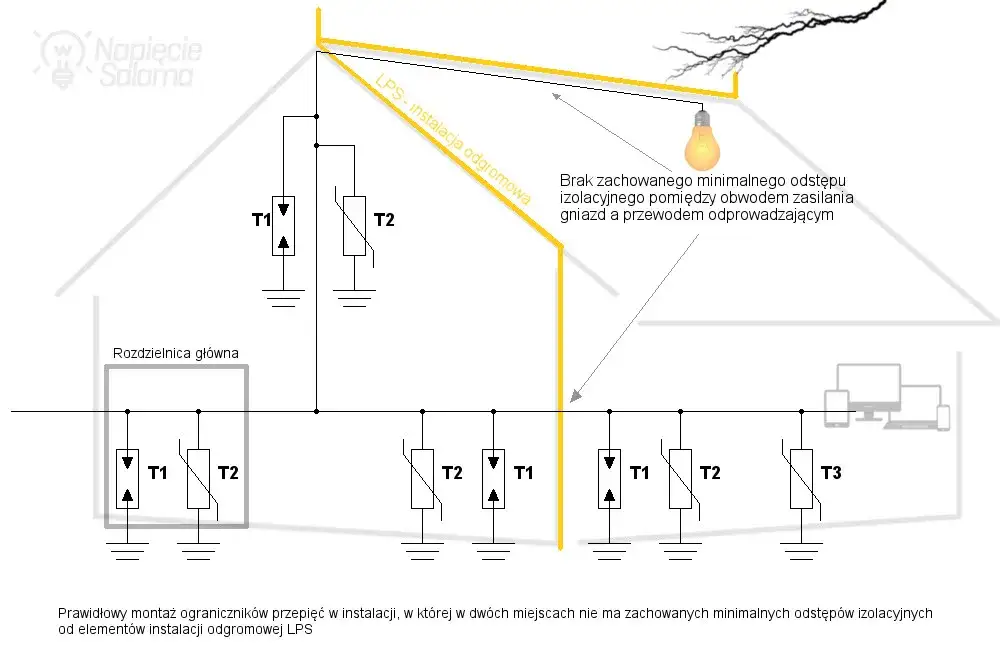

Wybór odpowiedniej liczby wyłączników różnicowoprądowych (RCD) w domowej rozdzielni elektrycznej to nie tylko kwestia spełnienia wymogów formalnych, ale przede wszystkim zapewnienia realnego bezpieczeństwa wszystkim domownikom oraz ochrony cennego sprzętu elektronicznego. Wiele osób wciąż popełnia błąd, instalując tylko jeden, centralny RCD na całą instalację. Jest to podejście przestarzałe, nieefektywne i, co gorsza, niebezpieczne. W tym artykule wyjaśnię, dlaczego tak jest, przedstawię aktualne normy i dobre praktyki, a także podpowiem, jak zaprojektować rozdzielnicę, która zapewni maksymalny komfort i niezawodność działania sieci elektrycznej w Twoim domu.
Optymalna liczba różnicówek w domu klucz do bezpieczeństwa i komfortu
- Stosowanie tylko jednej różnicówki na cały dom jest przestarzałe i niebezpieczne, prowadząc do paraliżu całej instalacji w przypadku awarii.
- Obecne normy (PN-HD 60364-4-41) oraz dobre praktyki zalecają podział instalacji na wiele obwodów, każdy chroniony osobnym RCD lub grupą obwodów pod jednym RCD.
- Minimalna zalecana liczba różnicówek w nowoczesnym domu jednorodzinnym to 3-4, co pozwala na wydzielenie kluczowych obwodów i zwiększa selektywność działania.
- Pod jeden wyłącznik RCD nie powinno się podłączać więcej niż 3-5 obwodów, aby ułatwić lokalizację usterek i zminimalizować zakres wyłączenia.
- Obwody w łazience, kuchni, na zewnątrz oraz te zasilające urządzenia o dużej mocy (np. płyta indukcyjna, ładowarka EV) wymagają dedykowanej ochrony.
- Instalacje fotowoltaiczne i ładowarki samochodów elektrycznych często wymagają specjalnych typów RCD (np. Typ B) ze względu na rodzaj generowanych prądów upływu.
Paraliż domowej sieci: Co się dzieje, gdy zadziała jedyne zabezpieczenie?
Wyobraźmy sobie sytuację: w całym domu mamy zainstalowany tylko jeden wyłącznik różnicowoprądowy. Wystarczy drobne zwarcie, awaria jednego urządzenia, a nawet zwykłe uszkodzenie izolacji w jednym punkcie instalacji, by ten jedyny RCD zadziałał. Konsekwencja? Cały dom pogrąża się w ciemnościach. Nie działa lodówka, nie działa ogrzewanie, nie działają komputery, a co gorsza, nie jesteśmy w stanie łatwo zlokalizować, co dokładnie spowodowało problem. To nie tylko skrajnie niekomfortowa sytuacja, ale też potencjalnie niebezpieczna, zwłaszcza zimą czy podczas naszej nieobecności. Taka praktyka jest nie tylko niepraktyczna, ale przede wszystkim nie spełnia współczesnych standardów bezpieczeństwa.
Bezpieczeństwo a komfort: Jak nowe standardy chronią Ciebie i Twój sprzęt?
Na szczęście, nowoczesne podejście do projektowania instalacji elektrycznych kładzie nacisk na podział sieci na mniejsze, niezależne obwody, z których każdy jest odpowiednio chroniony. Kluczową rolę odgrywają tu wyłączniki różnicowoprądowe. Zgodnie z normą PN-HD 60364-4-41, stosowanie RCD o prądzie znamionowym nieprzekraczającym 30 mA jest zalecane jako środek ochrony uzupełniającej dla obwodów gniazd wtyczkowych ogólnego przeznaczenia, a także w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki. Dzięki temu, w przypadku awarii na jednym obwodzie, wyłączy się on tylko dla tego konkretnego fragmentu instalacji. Reszta domu pozostaje zasilana, co zapewnia ciągłość pracy kluczowych urządzeń i znacznie ułatwia zlokalizowanie oraz usunięcie usterki. To właśnie połączenie bezpieczeństwa i komfortu jest główną zaletą stosowania wielu RCD.
Selektywność działania: Klucz do nieprzerwanego zasilania i łatwej diagnostyki
Kluczowym pojęciem, które wyjaśnia przewagę wielu RCD nad jednym, jest selektywność działania. Oznacza ona zdolność systemu zabezpieczeń do odłączenia od sieci jedynie tego obwodu, w którym wystąpiła awaria lub zagrożenie, nie wpływając przy tym na pracę pozostałych, sprawnych części instalacji. Prawidłowy podział obwodów i zastosowanie wielu wyłączników różnicowoprądowych gwarantuje, że w razie problemu zadziała tylko ten jeden, dedykowany RCD. To nie tylko minimalizuje niedogodności związane z brakiem prądu, ale przede wszystkim pozwala na szybką i precyzyjną diagnostykę. Elektryk wie, gdzie szukać przyczyny, a Ty możesz szybciej wrócić do normalnego funkcjonowania.

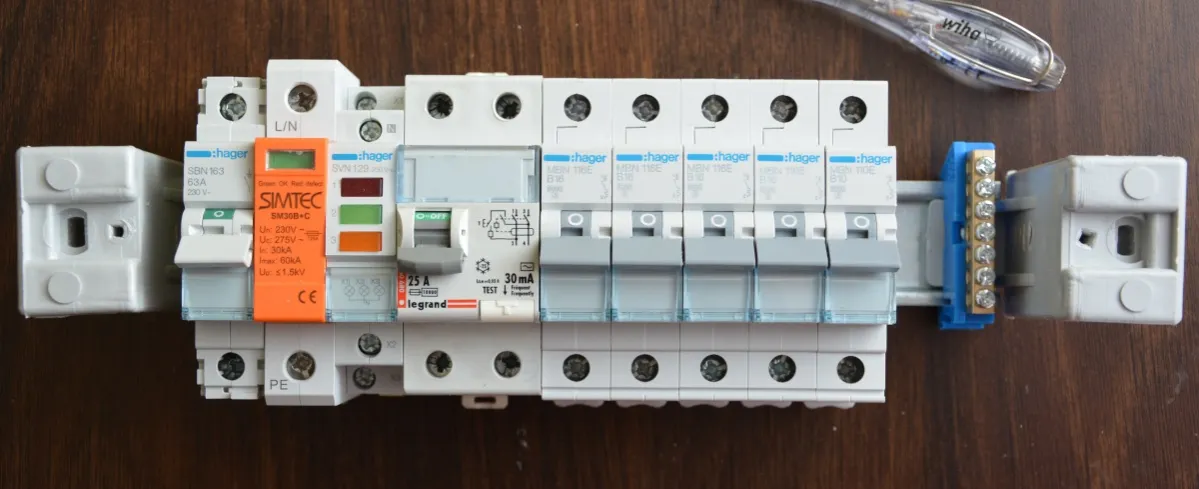

Ile różnicówek to optymalna liczba w twoim domu?
Analiza instalacji: Pierwszy krok do zaprojektowania funkcjonalnej rozdzielni
Zanim przejdziemy do konkretnych liczb, musimy zrozumieć, że nie ma jednego uniwersalnego rozwiązania dla każdego domu. Pierwszym i absolutnie kluczowym krokiem do zaprojektowania funkcjonalnej i bezpiecznej rozdzielni jest dokładna analiza potrzeb. Musimy wziąć pod uwagę wielkość domu, liczbę pomieszczeń, planowane rozmieszczenie punktów świetlnych i gniazd, a także specyfikę poszczególnych stref. Czy mamy dużą kuchnię z wieloma urządzeniami? Czy planujemy gniazda na tarasie lub w ogrodzie? Czy w garażu znajdzie się miejsce na ładowarkę do samochodu elektrycznego? Odpowiedzi na te pytania stanowią fundament do świadomego podziału obwodów i określenia, ile RCD będzie nam potrzebne.
Ile obwodów można podłączyć pod jeden RCD? Praktyczne wytyczne elektryków
Doświadczeni elektrycy i dobre praktyki instalatorskie sugerują, aby pod jednym wyłącznikiem różnicowoprądowym nie znajdowało się więcej niż 3 do 5 obwodów. Dlaczego taka zasada? Pozwala to zachować wspomnianą wcześniej selektywność działania. Jeśli podepniemy pod jeden RCD zbyt wiele obwodów na przykład wszystkie gniazda w całym domu to w przypadku awarii jednego z nich, wyłączymy zasilanie w całym budynku. Ograniczenie liczby obwodów na jeden RCD ułatwia również lokalizację usterek. Zamiast przeszukiwać całą instalację, możemy zawęzić poszukiwania do maksymalnie kilku obwodów.
Minimum 3-4 RCD: Absolutna podstawa w nowoczesnym domu jednorodzinnym
Biorąc pod uwagę powyższe zasady i obecne standardy, można śmiało stwierdzić, że absolutnym minimum w nowoczesnym domu jednorodzinnym jest posiadanie 3 do 4 wyłączników różnicowoprądowych. Taka liczba pozwala na sensowne wydzielenie kluczowych grup obwodów. Możemy na przykład przeznaczyć jeden RCD dla oświetlenia, drugi dla gniazd ogólnych w większości pomieszczeń, trzeci dla obwodów "mokrych" (kuchnia, łazienka), a czwarty dla obwodów zewnętrznych lub specjalnych. To podstawowy poziom bezpieczeństwa i komfortu, który powinien być standardem.
RCBO zamiast RCD: Kiedy warto zainwestować w zabezpieczenia zintegrowane?
Warto również wspomnieć o rozwiązaniu, jakim są RCBO, czyli wyłączniki różnicowoprądowo-nadprądowe. Są to urządzenia, które w jednej obudowie łączą funkcję wyłącznika nadprądowego (chroniącego przed przeciążeniem i zwarciem) oraz wyłącznika różnicowoprądowego (chroniącego przed porażeniem). Ich zastosowanie ma kilka zalet:
- Oszczędność miejsca w rozdzielnicy jedno urządzenie zamiast dwóch.
- Uproszczenie instalacji mniej przewodów do podłączenia.
- Indywidualna ochrona idealne dla pojedynczych, kluczowych obwodów o dużej mocy lub specyficznych wymaganiach.
RCBO są szczególnie polecane dla obwodów zasilających urządzenia takie jak płyta indukcyjna, piekarnik, pralka, czy też dla obwodów krytycznych, takich jak zasilanie pompy centralnego ogrzewania, systemu alarmowego czy serwerowni. Pozwalają one na precyzyjne zabezpieczenie każdego z tych obwodów z osobna.
Obwody wymagające dedykowanej ochrony różnicówką
Łazienka i kuchnia: Strefy podwyższonego ryzyka wymagające szczególnej uwagi
Łazienka i kuchnia to bez wątpienia strefy o podwyższonym ryzyku w każdej instalacji elektrycznej. Obecność wody i wilgoci, duża liczba podłączonych urządzeń (suszarki, golarki, tostery, czajniki, zmywarki) sprawiają, że ryzyko porażenia prądem jest tu znacznie większe. Dlatego też, zgodnie z normami, obwody gniazd wtykowych w tych pomieszczeniach bezwzględnie muszą być chronione dedykowanymi wyłącznikami różnicowoprądowymi o prądzie znamionowym nieprzekraczającym 30 mA. Zastosowanie osobnego RCD dla tych stref znacząco podnosi poziom bezpieczeństwa.
Gniazda na zewnątrz i w garażu: Jak zabezpieczyć obwody narażone na wilgoć?
Podobnie jak w przypadku łazienki, obwody elektryczne prowadzone na zewnątrz domu (gniazda na tarasie, oświetlenie ogrodu) oraz w garażu są szczególnie narażone na działanie wilgoci, zmienne warunki atmosferyczne, a także potencjalne uszkodzenia mechaniczne. Woda i wilgoć to najwięksi wrogowie bezpieczeństwa elektrycznego. Dlatego też dedykowane zabezpieczenie RCD (również 30 mA) dla tych obwodów jest absolutnie niezbędne. Chroni to nie tylko przed porażeniem, ale także przed potencjalnymi zwarciami spowodowanymi wilgocią.
Sprzęty o dużej mocy: Dlaczego płyta indukcyjna, pralka i piekarnik potrzebują osobnych zabezpieczeń?
Urządzenia o dużej mocy pobierają znaczną ilość energii elektrycznej. Podłączenie ich do obwodu współdzielonego z innymi, mniej energochłonnymi urządzeniami, może prowadzić do przeciążeń i niepożądanych wyłączeń. Co więcej, w przypadku awarii jednego z takich urządzeń, wyłączenie całego, szerokiego obwodu jest bardzo kłopotliwe. Dlatego też urządzenia takie jak płyta indukcyjna, piekarnik czy pralka powinny być zasilane z dedykowanych obwodów. Najlepszym rozwiązaniem jest zastosowanie dla nich osobnego zabezpieczenia, najlepiej w postaci RCBO, które zapewni zarówno ochronę nadprądową, jak i różnicowoprądową.
Oświetlenie: Czy warto je oddzielać od obwodów gniazd wtykowych?
Choć oświetlenie zazwyczaj nie pobiera tak dużej mocy jak urządzenia grzewcze czy AGD, jego wydzielenie na osobny obwód z własnym RCD ma swoje uzasadnienie. Przede wszystkim, zwiększa to komfort i bezpieczeństwo. W sytuacji awarii na obwodzie gniazd wtykowych (np. w kuchni), światło w całym domu nadal będzie działać. Jest to nieocenione podczas lokalizowania usterki, a także w sytuacjach awaryjnych, gdy potrzebujemy dostępu do światła, aby bezpiecznie poruszać się po domu. Oddzielenie obwodów oświetleniowych od gniazd jest więc bardzo dobrą praktyką.
Fotowoltaika i ładowarki EV nowe wymagania dla różnicówek
Czy instalacja fotowoltaiczna wymusza montaż dodatkowych różnicówek?
Instalacje fotowoltaiczne (PV) to coraz popularniejsze rozwiązanie, które jednak wprowadza pewne specyficzne wyzwania dla instalacji elektrycznej. Falowniki, które przetwarzają prąd stały ze słońca na prąd zmienny, mogą generować prądy stałe lub odkształcone prądy upływu, na które standardowe wyłączniki RCD typu AC lub nawet typu A mogą nie zareagować prawidłowo. W związku z tym, w wielu przypadkach, instalacje PV wymagają dedykowanych wyłączników RCD, a ich typ musi być odpowiednio dobrany do rodzaju falownika i sposobu jego podłączenia. Niewłaściwy dobór może skutkować brakiem ochrony lub nieuzasadnionymi wyłączeniami.

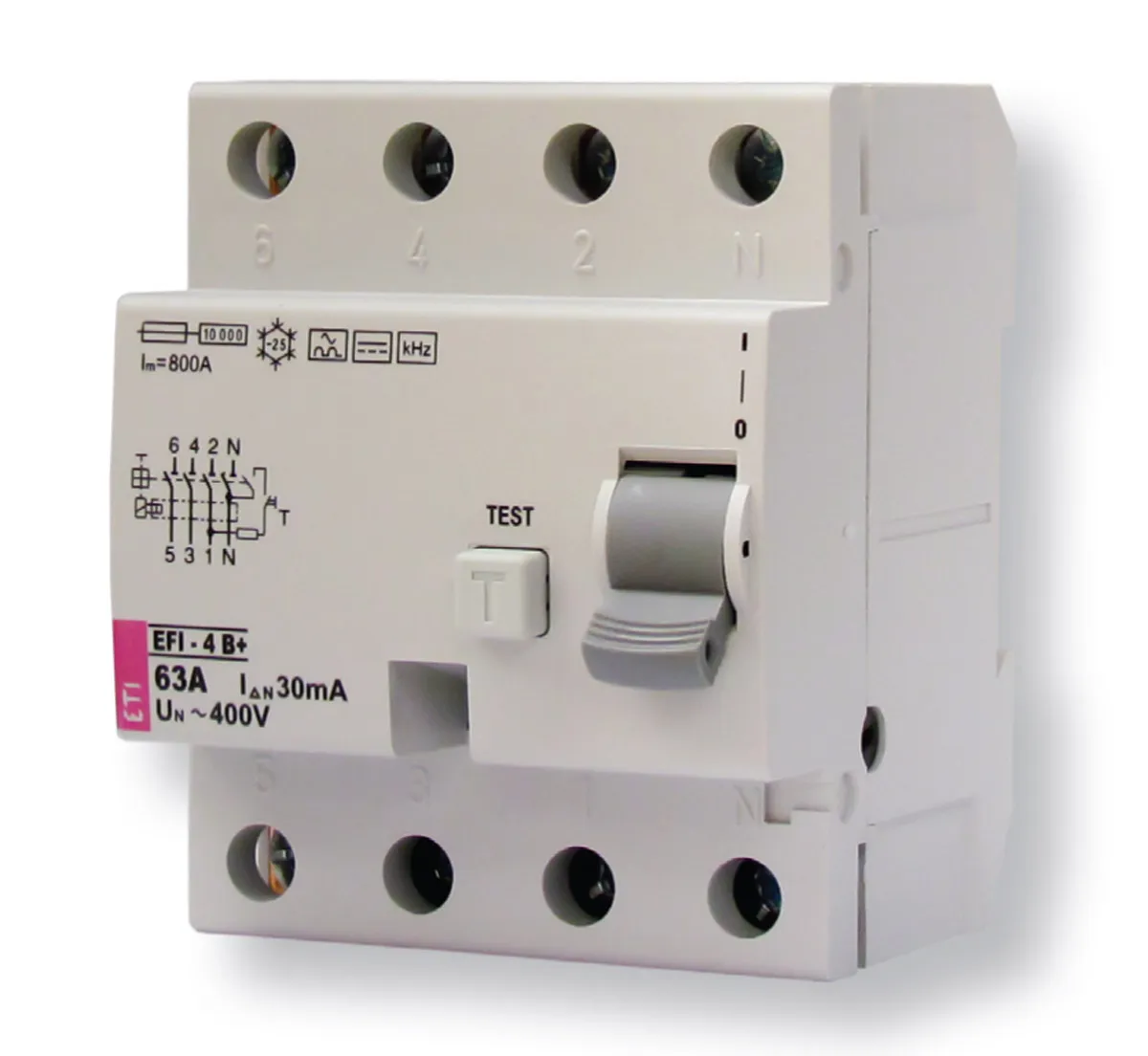

Typ A czy Typ B? Jak dobrać odpowiedni RCD do falownika i ładowarki samochodowej?
Wybór odpowiedniego typu wyłącznika RCD jest kluczowy, zwłaszcza w przypadku nowoczesnych instalacji. Oto porównanie:
| Typ RCD | Charakterystyka działania (na jakie prądy upływu reaguje) | Kiedy jest wymagany (przykłady zastosowań w PV/EV) |
|---|---|---|
| Typ AC | Reaguje tylko na prądy upływu przemienne (AC). | Obecnie jest to typ przestarzały i niezalecany do nowych instalacji, zwłaszcza tam, gdzie występują urządzenia elektroniczne. |
| Typ A | Reaguje na prądy upływu przemienne (AC) oraz pulsujące stałe (typowe dla wielu zasilaczy impulsowych). | Standard w większości nowoczesnych instalacji, chroni przed prądami upływu z komputerów, telewizorów, ładowarek itp. Jest często stosowany w instalacjach PV z falownikami posiadającymi separację galwaniczną. |
| Typ B | Reaguje na prądy upływu przemienne (AC), pulsujące stałe oraz gładkie prądy stałe (DC). | Niezbędny przy falownikach fotowoltaicznych bez separacji galwanicznej oraz przy stacjach ładowania samochodów elektrycznych (EV). Chroni przed prądami upływu, które mogą być generowane przez te urządzenia i które mogłyby "oślepić" wyłączniki typu A lub AC. Jest to rozwiązanie droższe, ale często jedyne zapewniające pełne bezpieczeństwo. |
Jak widać, dla instalacji fotowoltaicznych (szczególnie tych z falownikami bez separacji galwanicznej) oraz ładowarek samochodów elektrycznych, Typ B jest często niezbędnym wyborem, aby zapewnić skuteczną ochronę przed porażeniem.
Bezpieczne ładowanie auta elektrycznego: Wymagania dla dedykowanego obwodu
Ładowanie samochodu elektrycznego to obciążenie dla domowej instalacji elektrycznej, które wymaga szczególnej uwagi. Ze względów bezpieczeństwa, obwód przeznaczony do ładowania EV powinien być wydzielony, czyli stanowić odrębny obwód w rozdzielnicy. Co więcej, ze względu na specyfikę prądów upływu generowanych przez ładowarki (często gładkie prądy stałe), konieczne jest zastosowanie odpowiedniego typu wyłącznika różnicowoprądowego, zazwyczaj Typu B. Pozwoli to zapewnić maksymalne bezpieczeństwo zarówno dla użytkownika, jak i dla instalacji elektrycznej podczas każdego ładowania.
Unikaj tych błędów przy planowaniu rozdzielni
Błąd #1: Pozorna oszczędność, czyli montaż tylko jednego lub dwóch RCD
To chyba najpoważniejszy i najczęściej popełniany błąd. Chęć zaoszczędzenia kilkuset złotych na dodatkowych wyłącznikach różnicowoprądowych mści się w dłuższej perspektywie. Jak już wielokrotnie podkreślałem, jeden RCD na cały dom to prosta droga do paraliżu całej instalacji w przypadku najdrobniejszej awarii. Utrudnia to lokalizację problemu, jest skrajnie niekomfortowe i, co najgorsze, obniża ogólny poziom bezpieczeństwa. Pamiętajmy, że instalacja elektryczna to system naczyń połączonych im lepiej jest podzielona i zabezpieczona, tym bezpieczniejsza i bardziej niezawodna.
Błąd #2: Wybór nieodpowiedniego typu RCD (AC zamiast A lub B)
Współczesne domy pełne są urządzeń elektronicznych: telewizory, komputery, smartfony, routery, konsole do gier. Wszystkie te urządzenia, poprzez swoje zasilacze impulsowe, mogą generować prądy upływu typu pulsującego stałego. Standardowy wyłącznik RCD typu AC, który reaguje tylko na prąd przemienny, może w takiej sytuacji nie zadziałać. Dlatego też w nowych instalacjach zaleca się stosowanie co najmniej RCD typu A. W przypadku instalacji z fotowoltaiką lub ładowarkami EV, konieczne może być zastosowanie znacznie droższego, ale niezbędnego dla bezpieczeństwa RCD typu B. Wybór typu AC to prosta droga do braku skutecznej ochrony.
Błąd #3: Zbyt duża liczba obwodów podpięta pod jedno zabezpieczenie
Nawet jeśli mamy kilka wyłączników RCD, ale pod każdy z nich podepniemy zbyt wiele obwodów (np. 7-8 obwodów gniazd w całym domu), nadal będziemy mieli problem z selektywnością. Może to prowadzić do tzw. "fałszywych alarmów" czyli sytuacji, gdy RCD zadziała bez wyraźnej przyczyny, być może z powodu sumowania się małych prądów upływu z wielu urządzeń. Lokalizacja faktycznej usterki staje się wtedy bardzo trudna. Trzymanie się zasady 3-5 obwodów na jeden RCD jest kluczowe dla prawidłowego działania instalacji.
Błąd #4: Brak wydzielenia obwodów o krytycznym znaczeniu (lodówka, pompa CO, alarm)
Wyobraźmy sobie, że podczas naszej nieobecności zadziała RCD chroniący obwód z lodówką lub pompą centralnego ogrzewania. Skutki mogą być opłakane rozmrożona żywność lub zalane mieszkanie. Podobnie z systemem alarmowym czy serwerownią. Dlatego też wydzielenie obwodów zasilających urządzenia o krytycznym znaczeniu jest niezwykle ważne. Powinny one mieć własne, dedykowane zabezpieczenie (najlepiej RCBO), które zapewni ich nieprzerwaną pracę, nawet jeśli w innych częściach domu wystąpią problemy z zasilaniem. To gwarancja ciągłości działania kluczowych systemów.
Twoja checklista do bezpiecznej rozdzielni
Krok 1: Stwórz listę wszystkich obwodów w Twoim domu
Zacznij od szczegółowej inwentaryzacji. Przygotuj kartkę i długopis (lub otwórz notatnik) i spisz wszystkie punkty elektryczne, gniazda, punkty oświetleniowe, a także planowane urządzenia (płyta indukcyjna, piekarnik, pralka, zmywarka, ładowarka EV, pompa CO, alarm) w każdym pomieszczeniu oraz na zewnątrz domu. Im dokładniejsza lista, tym łatwiej będzie zaprojektować rozdzielnicę.
Krok 2: Pogrupuj obwody i przypisz im dedykowane RCD zgodnie z ich przeznaczeniem
Na podstawie sporządzonej listy, zacznij grupować obwody. Zgodnie z omówionymi zasadami, wydziel osobne grupy dla: oświetlenia, gniazd ogólnych, kuchni, łazienki, obwodów zewnętrznych. Pamiętaj o zasadzie 3-5 obwodów na jeden RCD. Dla urządzeń o dużej mocy rozważ zastosowanie dedykowanych RCBO.
Krok 3: Uwzględnij potrzeby nowoczesnych urządzeń, fotowoltaiki i ładowarki EV
Szczególną uwagę poświęć obwodom, które będą zasilać nowoczesne urządzenia elektroniczne, instalację fotowoltaiczną oraz ładowarkę samochodową. Upewnij się, że dobierasz odpowiednie typy wyłączników RCD co najmniej Typ A, a w przypadku PV i EV często niezbędny będzie Typ B. Nie bagatelizuj tych wymagań, ponieważ są one kluczowe dla bezpieczeństwa.
Krok 4: Zawsze konsultuj finalny projekt z certyfikowanym elektrykiem
Nawet najlepszy poradnik nie zastąpi wiedzy i doświadczenia profesjonalisty. Po przygotowaniu wstępnego projektu, zawsze skonsultuj go z certyfikowanym elektrykiem. Tylko doświadczony specjalista będzie w stanie ocenić poprawność projektu, zapewnić zgodność z aktualnymi normami i przepisami, a także bezpiecznie wykonać całą instalację. Pamiętaj, że bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze.
Przeczytaj również: Uziemienie rozdzielni: Poradnik, koszty i normy (2024)
Twoja droga do bezpiecznej rozdzielni kluczowe wnioski
Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości dotyczące liczby wyłączników różnicowoprądowych w domowej instalacji elektrycznej. Jak pokazałem, odejście od przestarzałej koncepcji jednego RCD na rzecz przemyślanego podziału na kilka obwodów to nie tylko wymóg norm, ale przede wszystkim gwarancja bezpieczeństwa, komfortu i niezawodności działania Twojej domowej sieci.
- Minimalna liczba RCD w nowoczesnym domu to 3-4, co pozwala na selektywne działanie zabezpieczeń.
- Pod jeden RCD nie powinno się podłączać więcej niż 3-5 obwodów, aby ułatwić diagnostykę i uniknąć nieuzasadnionych wyłączeń.
- Krytyczne obwody (łazienka, kuchnia, zewnętrzne, urządzenia o dużej mocy, PV, EV) wymagają dedykowanej ochrony, często specjalnymi typami RCD (A lub B).
- Unikaj błędów takich jak oszczędzanie na liczbie RCD, stosowanie nieodpowiednich typów czy nadmierne obciążanie pojedynczych zabezpieczeń.
Z mojego doświadczenia wynika, że wielu inwestorów wciąż bagatelizuje znaczenie prawidłowego podziału instalacji na obwody. Pamiętajcie, że to właśnie te drobne decyzje na etapie projektowania rozdzielnicy mają kluczowe znaczenie dla przyszłego komfortu i bezpieczeństwa użytkowania domu. Nie bójcie się inwestować w dobrej jakości, odpowiednio dobrane zabezpieczenia to inwestycja, która zwraca się wielokrotnie, chroniąc Was i Wasz dobytek.
A jakie są Wasze doświadczenia z projektowaniem domowych rozdzielnic? Czy spotkaliście się z sytuacją, gdzie jeden RCD spowodował problemy? Podzielcie się swoimi przemyśleniami w komentarzach!
