Podłączanie bezpieczników w domowej rozdzielnicy elektrycznej to czynność, która wymaga precyzji i przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez cały proces, wyjaśniając kluczowe elementy, niezbędne narzędzia i prawidłową kolejność działań. Poznaj, jak samodzielnie lub z pomocą fachowca stworzyć bezpieczną i sprawną instalację, unikając przy tym kosztownych błędów.
Prawidłowe podłączenie bezpieczników w rozdzielnicy klucz do bezpieczeństwa i sprawności instalacji
- Bezpieczeństwo przede wszystkim: Zawsze odłączaj zasilanie główne i weryfikuj brak napięcia próbnikiem. Używaj narzędzi z izolacją VDE.
- Kolejność montażu: Zasilanie -> rozłącznik główny -> ogranicznik przepięć -> wyłącznik(i) różnicowoprądowy(e) -> wyłączniki nadprądowe.
- Dobór zabezpieczeń: Dopasuj wyłączniki nadprądowe (np. B10, B16) do przekroju przewodów (np. 1.5 mm², 2.5 mm²) i obciążenia obwodu.
- Różnicówka (RCD): Obowiązkowa dla obwodów gniazdkowych i łazienkowych, chroni przed porażeniem.
- Najczęstsze błędy: Praca pod napięciem, słabe dokręcenie zacisków, złe podłączenie RCD, pomylenie N i PE.
- Wymagania prawne: Prace w rozdzielnicy powinny być wykonywane przez elektryka z uprawnieniami SEP. Po montażu konieczne są pomiary odbiorcze.
Bezpieczeństwo przede wszystkim: Co musisz wiedzieć, zanim dotkniesz rozdzielni?
Zanim na dobre zabierzesz się za pracę przy rozdzielnicy, musisz pamiętać o absolutnie kluczowej kwestii: bezpieczeństwie. Pierwszym i najważniejszym krokiem jest całkowite odłączenie zasilania w całym obiekcie. Oznacza to wyłączenie głównego zabezpieczenia przedlicznikowego zazwyczaj jest to duży bezpiecznik lub wyłącznik znajdujący się na zewnątrz budynku lub tuż przy liczniku. Dopiero gdy upewnisz się, że prąd został odcięty, możesz przystąpić do weryfikacji braku napięcia w rozdzielnicy za pomocą próbnika napięcia. Pamiętaj, aby poinformować wszystkich domowników o prowadzonych pracach i zabezpieczyć miejsce, aby nikt niepowołany nie próbował włączyć zasilania. Praca pod napięciem to najprostsza droga do tragedii, dlatego nigdy nie wolno jej lekceważyć.
Do pracy przy rozdzielnicy niezbędny jest odpowiedni zestaw narzędzi. Musisz posiadać:
- Wkrętaki płaskie i krzyżakowe o różnych rozmiarach.
- Próbnik napięcia (wskaźnik napięcia) absolutnie kluczowy do weryfikacji braku napięcia.
- Ściągacz do izolacji przewodów.
- Zaciskarka do tulejek kablowych.
- Obcinaczki do przewodów.
Szczególnie ważne jest, aby wszystkie te narzędzia posiadały izolację do 1000V, zgodną z normą VDE. Zapewnia to dodatkową warstwę ochrony przed porażeniem w przypadku, gdyby coś poszło nie tak i pojawiło się napięcie.
Próbnik napięcia, często nazywany wskaźnikiem napięcia, to Twoja najważniejsza broń w walce o bezpieczeństwo. Jego rola jest nie do przecenienia to właśnie za jego pomocą wielokrotnie sprawdzasz, czy w obwodach, z którymi masz zamiar pracować, nie ma napięcia. Nigdy nie ufaj tylko wyłącznikom zawsze używaj próbnika, aby mieć 100% pewności, że instalacja jest bezpieczna. To proste narzędzie może uratować Ci życie.
Poznaj swoją rozdzielnicę: Kluczowe elementy i ich funkcje
Wyłącznik nadprądowy, potocznie zwany "eską", to podstawowy element zabezpieczający każdy obwód w Twoim domu. Jego główną rolą jest ochrona przed skutkami przeciążenia instalacji oraz przed zwarciem. Kiedy prąd płynący w obwodzie przekroczy bezpieczną wartość przez dłuższy czas (przeciążenie) lub nagle wzrośnie do bardzo wysokiego poziomu (zwarcie), wyłącznik ten automatycznie przerwie obwód, zapobiegając uszkodzeniu przewodów, urządzeń, a nawet pożarowi. Każdy obwód oświetlenie, gniazdka, sprzęty AGD powinien mieć swój własny, odpowiednio dobrany wyłącznik nadprądowy.
Wyłącznik różnicowoprądowy, znany również jako RCD lub "różnicówka", to Twój osobisty anioł stróż chroniący przed porażeniem prądem elektrycznym. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym (L) z prądem powracającym przewodem neutralnym (N). Jeśli wystąpi różnica (oznaczająca, że prąd "ucieka" przez coś innego niż przewód powrotny, np. przez człowieka dotykającego uszkodzonego urządzenia), RCD natychmiast wyłączy obwód. W nowych instalacjach elektrycznych w Polsce jest on obowiązkowy dla obwodów gniazdkowych oraz obwodów znajdujących się w łazienkach, gdzie ryzyko porażenia jest największe.
Rozłącznik izolacyjny pełni rolę głównego wyłącznika zasilania dla całej rozdzielnicy lub jej części. Pozwala na bezpieczne odizolowanie fragmentu instalacji od napięcia, co jest kluczowe podczas prac serwisowych czy awarii.
Z kolei ogranicznik przepięć, oznaczany jako SPD (Surge Protection Device), stanowi dodatkową ochronę Twojej instalacji elektrycznej przed nagłymi skokami napięcia. Mogą one wystąpić na przykład podczas wyładowań atmosferycznych (burzy) lub w wyniku przepięć sieciowych. Chociaż nie zawsze jest obowiązkowy, jego zastosowanie jest bardzo zalecane, zwłaszcza w domach jednorodzinnych, aby chronić wrażliwy sprzęt elektroniczny przed uszkodzeniem.
Do łączenia wyłączników nadprądowych i różnicowoprądowych na szynie DIN służą szyny łączeniowe, często nazywane szynami grzebieniowymi. Stanowią one alternatywę dla tradycyjnych mostków wykonanych z kawałków przewodu. Szyny grzebieniowe są zdecydowanie preferowanym rozwiązaniem ze względu na ich estetykę, łatwość i szybkość montażu, niezawodność połączeń oraz podwyższone bezpieczeństwo, minimalizując ryzyko błędów podczas łączenia wielu aparatów.
Dobór zabezpieczeń: Jakie bezpieczniki wybrać do Twojej instalacji?
Wybór odpowiedniego wyłącznika nadprądowego to nie tylko kwestia numerka przy nazwie. Kluczowe są jego charakterystyki wyzwalania, a najpopularniejsze w domowych instalacjach to charakterystyki B i C. Charakterystyka B jest przeznaczona do obwodów o standardowym obciążeniu, takich jak oświetlenie czy gniazdka, gdzie nie występują nagłe, duże prądy rozruchowe. Charakterystyka C jest stosowana tam, gdzie urządzenia mogą generować chwilowo wyższe prądy podczas włączania, na przykład silniki elektryczne czy niektóre urządzenia AGD. Dla typowej instalacji domowej, obwody oświetleniowe i gniazdkowe zabezpieczamy wyłącznikami o charakterystyce B.
Prawidłowe dopasowanie amperażu wyłącznika nadprądowego do przekroju przewodu jest absolutnie fundamentalne dla bezpieczeństwa instalacji. Zbyt duży bezpiecznik przy zbyt cienkim przewodzie oznacza, że w przypadku przeciążenia to przewód zacznie się przegrzewać i może doprowadzić do pożaru, zanim bezpiecznik zadziała. Z kolei zbyt mały bezpiecznik będzie niepotrzebnie wyłączał obwód. Oto przykładowe wytyczne:
| Przekrój przewodu i typ obwodu | Zalecany amperaż bezpiecznika |
|---|---|
| 1.5 mm² (np. oświetlenie) | B10 |
| 2.5 mm² (np. gniazdka) | B16 |
| 4 mm² (np. kuchenka elektryczna, płyta indukcyjna) | B20 lub B25 (zależnie od mocy) |
Ryzyko złego doboru jest bardzo wysokie i może prowadzić do pożaru! Zawsze konsultuj się z elektrykiem lub stosuj się do zaleceń norm.
Kwestia liczby wyłączników różnicowoprądowych (RCD) w instalacji zależy od jej wielkości i układu. Teoretycznie można zastosować jeden RCD chroniący całą instalację, jednak dla większego komfortu i bezpieczeństwa zaleca się podział na kilka obwodów lub grup obwodów, z których każdy jest chroniony osobnym RCD. Dzięki temu, w przypadku awarii lub zadziałania jednego RCD, nie wyłączy się cała instalacja w domu, a jedynie jego część. Jest to również zgodne z nowszymi przepisami, które często wymagają stosowania RCD na poszczególne grupy obwodów.
Montaż rozdzielnicy krok po kroku: Praktyczny przewodnik
Przed przystąpieniem do montażu aparatury, musisz odpowiednio przygotować rozdzielnicę. Podstawą jest zamontowanie szyn montażowych TH35 (lub TS35), na których będą osadzane wszystkie zabezpieczenia. Następnie przygotuj przewody jeśli używasz przewodów typu linka (wielodrutowych), konieczne jest ściągnięcie odpowiedniej długości izolacji z ich końcówek oraz zastosowanie tulejek kablowych. Tulejki zaciska się na końcówkach przewodów za pomocą specjalnej zaciskarki. Zapewnia to pewne i trwałe połączenie, zapobiegając rozsypywaniu się drucików i poprawiając kontakt elektryczny.

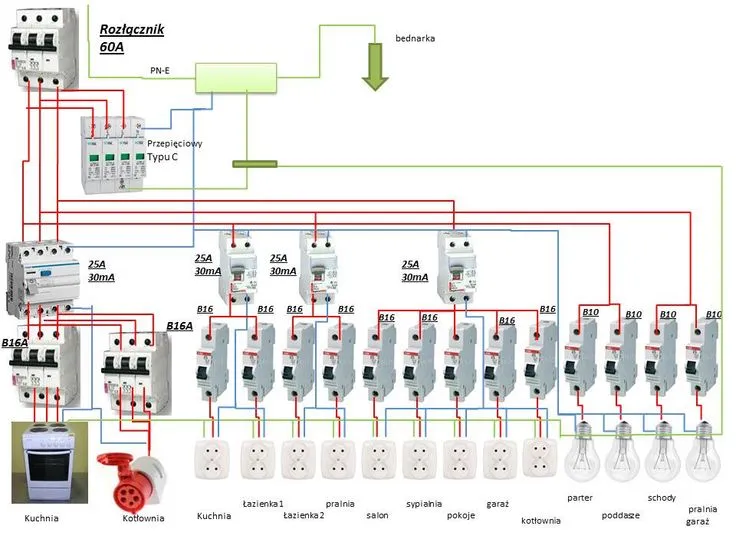

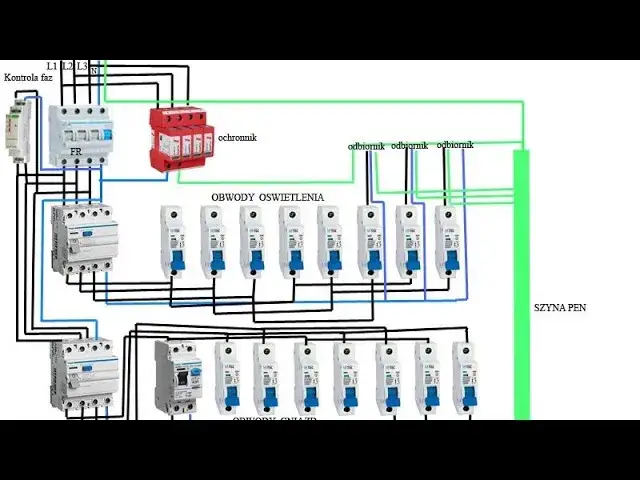

Prawidłowa kolejność montażu aparatury na szynie DIN jest kluczowa dla poprawnego działania instalacji i bezpieczeństwa:
- Rozłącznik główny: Zazwyczaj montowany jako pierwszy, od strony wejścia zasilania.
- Ogranicznik przepięć (SPD): Jeśli jest stosowany, montuje się go zaraz za rozłącznikiem głównym.
- Wyłącznik(i) różnicowoprądowy(e) (RCD): Montowane po ograniczniku przepięć.
- Wyłączniki nadprądowe: Montowane na końcu, po wyjściach z RCD.
Pamiętaj, że aparaty montuje się na szynie TH35, wciskając je od góry, aż do usłyszenia charakterystycznego "kliknięcia".
Podłączenie wyłącznika różnicowoprądowego (RCD) wymaga szczególnej uwagi. Przewód fazowy (L) i neutralny (N) zasilające RCD powinny być podłączone od góry aparatu, zgodnie ze schematem na obudowie. Następnie, od dołu RCD, wychodzą już przewody fazowe (L) i neutralne (N) do poszczególnych obwodów. Kluczowe jest, aby przewód neutralny (N) wychodzący z RCD nie był w żaden sposób łączony z innymi przewodami neutralnymi lub ochronnymi (PE), które nie przechodzą przez ten sam RCD. Złe podłączenie N lub PE może skutkować ciągłym, nieuzasadnionym zadziałaniem RCD lub całkowitym brakiem ochrony przeciwporażeniowej.
Podłączanie wyłączników nadprądowych odbywa się zazwyczaj z wykorzystaniem szyny grzebieniowej. Po podłączeniu wyjść fazowych (L) z wyłącznika różnicowoprądowego do szyny grzebieniowej, szyna ta jest następnie mostkowana z wejściami fazowymi (L) wszystkich wyłączników nadprądowych. Dzięki temu faza jest równocześnie doprowadzana do wszystkich zabezpieczanych obwodów. Upewnij się, że szyna grzebieniowa jest odpowiednio dobrana do liczby i typu wyłączników.
Przewody neutralne (N) i ochronne (PE) podłączamy do dedykowanych listew zaciskowych, które są zazwyczaj montowane na dole rozdzielnicy. Przewód neutralny (N) z zasilania podłączamy do szyny N, a przewód neutralny (N) wychodzący z RCD również do szyny N, ale w miejscu dedykowanym dla danego RCD (jeśli jest ich kilka). Przewód ochronny (PE) podłączamy do szyny PE. Ważne jest, aby przewody N i PE były prowadzone oddzielnie i podłączone do swoich, wyraźnie oznaczonych szyn. Nigdy nie wolno łączyć przewodów N i PE, ani podłączać przewodu PE do szyny N.
Po zakończeniu wszystkich połączeń, niezbędna jest dokładna wizualna kontrola. Sprawdź dokładnie wszystkie połączenia, upewnij się, że żaden przewód nie jest uszkodzony ani nie wychodzi ze swojego zacisku. Sprawdź również, czy wszystkie śruby w zaciskach są odpowiednio dokręcone ani za luźno, ani za mocno. Luźne połączenia to prosta droga do przegrzewania się styków i potencjalnego pożaru, natomiast zbyt mocne dokręcenie może uszkodzić przewód lub zacisk.
Unikaj tych błędów: Najczęstsze pułapki przy pracy z elektryką
Jednym z najpoważniejszych i najgroźniejszych błędów, jakie można popełnić przy pracy z elektryką, jest słabe dokręcenie zacisków. Powoduje to zwiększenie oporu w miejscu połączenia, co z kolei prowadzi do intensywnego nagrzewania się styku. Efektem może być iskrzenie, topienie izolacji, a w skrajnych przypadkach nawet zapłon materiałów znajdujących się w pobliżu rozdzielnicy. Aby tego uniknąć, zawsze używaj odpowiednich narzędzi, dokręcaj śruby z wyczuciem, ale z odpowiednią siłą, i po zakończeniu pracy wykonaj ponowną kontrolę dokręcenia.
Pomylenie przewodów neutralnego (N) i ochronnego (PE) za wyłącznikiem różnicowoprądowym, lub nieprawidłowe mostkowanie przewodu N za RCD z innymi przewodami N lub PE, to błędy, które mogą mieć bardzo przykre konsekwencje. Najczęściej objawia się to ciągłym, nieuzasadnionym zadziałaniem RCD, co jest bardzo uciążliwe. W gorszym scenariuszu, takie błędy mogą prowadzić do sytuacji, w której ochrona przeciwporażeniowa przestaje działać, a Ty jesteś narażony na porażenie prądem.
Powtórzę raz jeszcze: prawidłowy dobór wyłącznika nadprądowego do przekroju przewodu jest absolutnie kluczowy. Jeśli zastosujesz bezpiecznik o zbyt dużej wartości prądowej do danego przewodu, w sytuacji przeciążenia instalacji to właśnie przewód zacznie się przegrzewać i może ulec uszkodzeniu lub zapłonowi. Wyłącznik nadprądowy nie zadziała, ponieważ jego wartość zadziałania jest wyższa niż prąd płynący w obwodzie. Dopiero znacznie wyższy prąd (zwarciowy) lub długotrwałe przeciążenie doprowadziłoby do jego zadziałania, ale wtedy szkody mogłyby być już nieodwracalne.
Kiedy wezwać elektryka? Granica między DIY a pracą dla fachowca
Prace przy instalacji elektrycznej, a w szczególności montaż i modernizacja rozdzielnicy, to zadania, które powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje. Samodzielne wykonywanie tych prac bez uprawnień i późniejszego odbioru przez fachowca jest niezgodne z polską normą PN-HD 60364. Co więcej, takie działanie może skutkować utratą gwarancji na instalację, a w przypadku wystąpienia awarii, pożaru lub porażenia, może spowodować poważne problemy z ubezpieczeniem domu. Wszelkie prace montażowe i modernizacyjne w rozdzielnicy powinien wykonywać wykwalifikowany elektryk z uprawnieniami SEP do 1kV.Po zakończeniu prac montażowych lub modernizacyjnych w instalacji elektrycznej, obowiązkowe jest przeprowadzenie tzw. pomiarów odbiorczych. Obejmują one szereg badań, takich jak pomiar impedancji pętli zwarcia, badanie skuteczności ochrony przeciwporażeniowej, czy testy działania wyłączników różnicowoprądowych. Te pomiary są niezbędne do potwierdzenia, że instalacja jest bezpieczna i zgodna z przepisami. Mogą je przeprowadzić wyłącznie osoby posiadające odpowiednie uprawnienia oraz specjalistyczny sprzęt pomiarowy.
Zastanawiając się nad samodzielnym montażem rozdzielnicy, warto również wziąć pod uwagę koszty. Koszt profesjonalnego montażu przez elektryka z uprawnieniami zależy od wielu czynników, takich jak stopień skomplikowania instalacji, liczba modułów do zainstalowania, rodzaj użytych aparatów oraz region, w którym mieszkasz. Chociaż może się wydawać, że jest to dodatkowy wydatek, jest to przede wszystkim inwestycja w Twoje bezpieczeństwo, spokój ducha oraz zgodność z obowiązującymi przepisami i normami. Nigdy nie warto ryzykować zdrowia i życia dla oszczędności.
Przeczytaj również: Jak podłączyć rozdzielnię elektryczną - schemat i najważniejsze wskazówki
Kluczowe wnioski i Twoje dalsze kroki
Przedstawiony poradnik krok po kroku pokazał, jak kluczowe jest prawidłowe podłączenie bezpieczników w domowej rozdzielnicy elektrycznej dla zapewnienia bezpieczeństwa i sprawnego działania całej instalacji. Omówiliśmy niezbędne narzędzia, kolejność montażu, dobór zabezpieczeń oraz najczęstsze błędy, które należy omijać szerokim łukiem.- Bezpieczeństwo przede wszystkim: zawsze odłączaj zasilanie i weryfikuj brak napięcia próbnikiem.
- Prawidłowa kolejność montażu: rozłącznik główny -> ogranicznik przepięć -> RCD -> wyłączniki nadprądowe.
- Dobór zabezpieczeń do przekroju przewodów to fundament ochrony przed pożarem.
- Prace w rozdzielnicy powinny być wykonywane przez elektryka z uprawnieniami SEP; po montażu konieczne są pomiary odbiorcze.
Z mojego doświadczenia wiem, że praca przy instalacji elektrycznej może wydawać się skomplikowana, ale odpowiednie przygotowanie i wiedza czynią ją znacznie bezpieczniejszą. Pamiętaj, że nawet drobny błąd może mieć poważne konsekwencje, dlatego jeśli nie czujesz się pewnie, zawsze lepiej zlecić takie prace wykwalifikowanemu specjaliście. Inwestycja w profesjonalny montaż to inwestycja w bezpieczeństwo Twoje i Twojej rodziny.
A jakie są Twoje doświadczenia z pracami przy rozdzielnicy? Czy masz jakieś własne wskazówki lub triki, którymi chciałbyś się podzielić? Podziel się swoją opinią w komentarzach!
