Elektromagnes to jeden z tych elementów, które wyglądają niepozornie, a w praktyce robią ogromną robotę: przyciągają metal, sterują ruchem i uruchamiają układy, których nie dałoby się wygodnie obsłużyć ręcznie. Sama budowa elektromagnesu jest prosta, ale o jego skuteczności decydują szczegóły: liczba zwojów, rodzaj rdzenia, natężenie prądu i sposób zasilania. W tym artykule rozkładam to na czynniki pierwsze, pokazuję zasadę działania i podpowiadam, jak zbudować prosty model bezpiecznie oraz sensownie.
Najważniejsze informacje o elektromagnesie
- Elektromagnes powstaje wtedy, gdy przez cewkę płynie prąd i wytwarza pole magnetyczne.
- Miękki żelazny rdzeń wzmacnia efekt, ale sam prąd jest tym, co „włącza” magnetyzm.
- Siła układu rośnie głównie wraz z liczbą zwojów i natężeniem prądu, ale ogranicza ją nagrzewanie.
- Do prostego modelu najlepiej użyć drutu emaliowanego, stalowego gwoździa i niskiego napięcia DC.
- W praktyce elektromagnesy pracują m.in. w przekaźnikach, stycznikach, elektrozaworach i mechanizmach automatyki.
- Największy błąd początkujących to zasilanie zbyt wysokim napięciem albo brak kontroli temperatury.
Z czego składa się elektromagnes i co robi każdy element

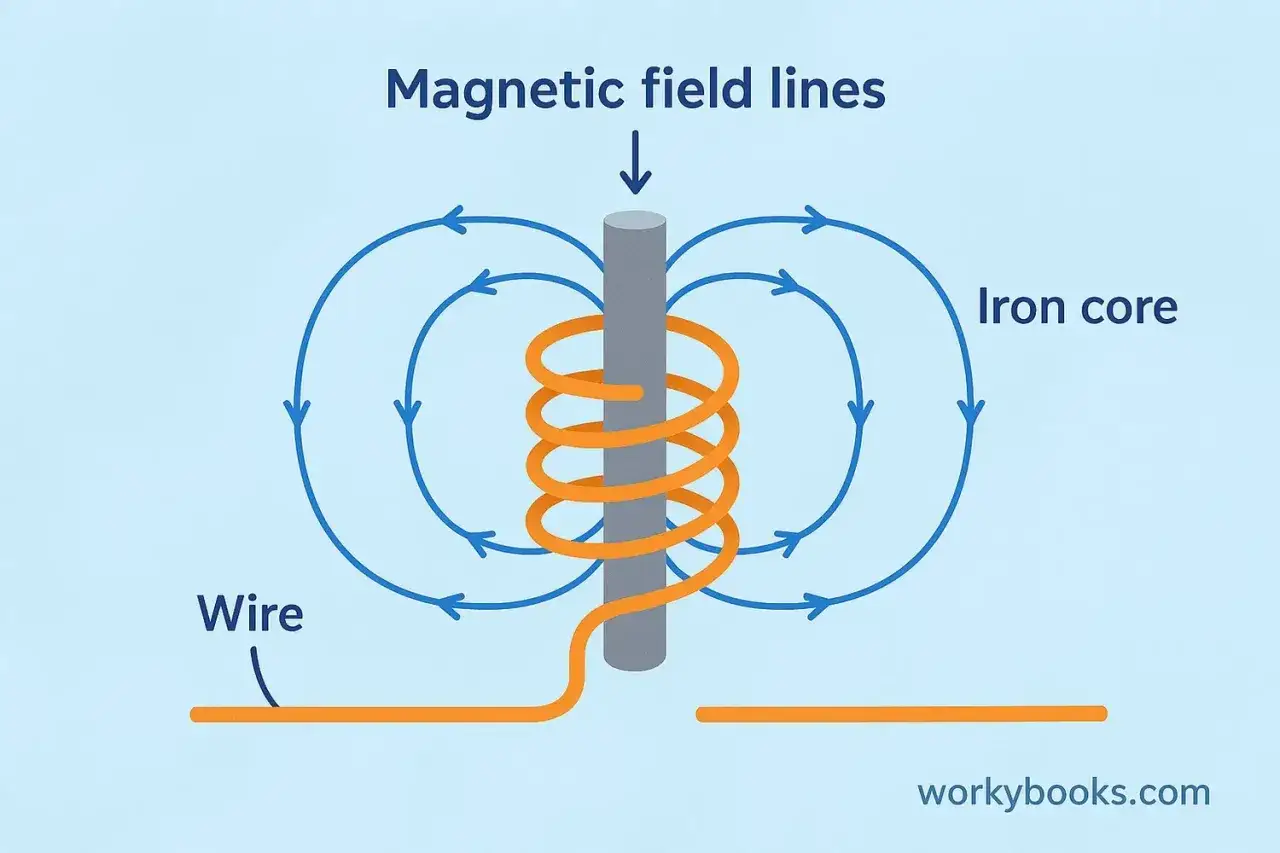

Najprostszy układ ma cztery części: cewkę, rdzeń ferromagnetyczny, źródło prądu i przewody łączące. Cewka to po prostu drut nawinięty w wiele zwojów, zwykle miedziany i pokryty emalią, żeby sąsiednie zwoje nie robiły zwarcia. Rdzeń najczęściej wykonuje się z miękkiego żelaza albo stali niskowęglowej, bo taki materiał łatwo się magnesuje i równie łatwo traci magnetyzm po wyłączeniu zasilania.
W praktyce to właśnie rdzeń robi największą różnicę. Sama cewka też wytwarza pole magnetyczne, ale bez rdzenia jest ono dużo słabsze i bardziej rozproszone. Dobrze dobrany rdzeń zamyka obwód magnetyczny, czyli prowadzi linie pola tak, by pracowały na użyteczny efekt zamiast rozchodzić się w przestrzeni. Jeśli chcesz zrozumieć działanie tego układu, najpierw warto zobaczyć go jako zestaw współpracujących elementów, a nie jako jedną „tajemniczą” część.
Gdy już wiesz, co wchodzi w skład układu, naturalnie pojawia się pytanie: skąd właściwie bierze się samo pole magnetyczne i dlaczego włącza się tylko wtedy, gdy płynie prąd?
Dlaczego cewka staje się magnesem tylko po podaniu prądu

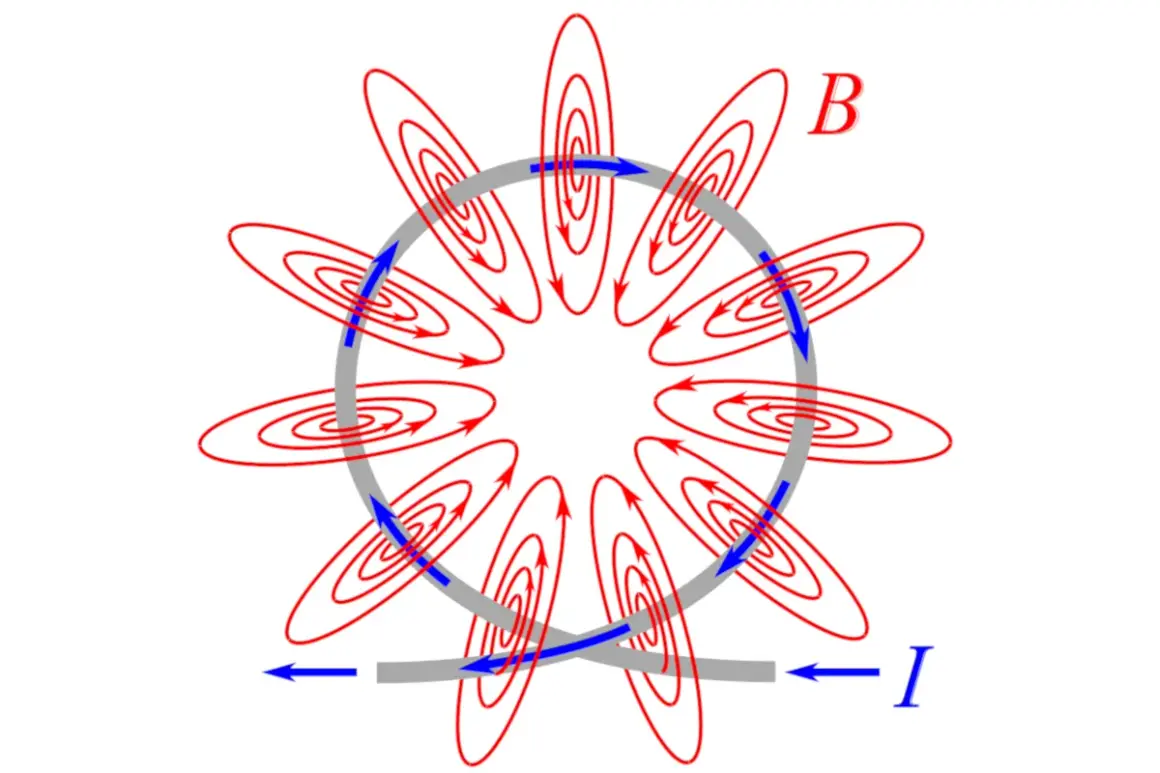

Prąd elektryczny oznacza ruch ładunków, a ruch ładunków wytwarza pole magnetyczne. W pojedynczym przewodzie to pole jest dość słabe, ale gdy drut zostanie nawinięty w wiele zwojów, pola poszczególnych odcinków sumują się i wzmacniają. Ja patrzę na ten układ bardzo prosto: im bardziej uporządkowany przepływ prądu przez cewkę, tym wyraźniejszy efekt magnetyczny.
Ważne jest też to, że elektromagnes jest magnesem chwilowym. Działa wtedy, gdy płynie prąd, a po odłączeniu zasilania jego pole zanika lub wyraźnie słabnie. To ogromna zaleta w automatyce, bo można nim sterować szybko i przewidywalnie. Zmiana kierunku prądu odwraca bieguny, więc taki układ można też traktować jako element, którego działanie da się bardzo precyzyjnie kontrolować.
Do prostych eksperymentów zwykle stosuje się prąd stały, bo wtedy bieguny są stabilne i łatwo ocenić efekt. Przy prądzie przemiennym sytuacja wygląda inaczej: kierunek pola zmienia się wielokrotnie w ciągu sekundy, więc układ trzeba projektować już pod konkretną aplikację, a nie pod prostą demonstrację. To prowadzi do najważniejszego pytania praktycznego: co sprawia, że jedne elektromagnesy są słabe, a inne potrafią podnieść naprawdę spory ciężar?
Od czego zależy siła układu
W tej części najczęściej pojawia się najwięcej mitów. W rzeczywistości na siłę elektromagnesu wpływa kilka czynników naraz, a nie jeden magiczny parametr. Najważniejsze są liczba zwojów, natężenie prądu, materiał rdzenia i to, jak dobrze obwód magnetyczny jest zamknięty.
| Czynnik | Co zmienia | Co to oznacza w praktyce |
|---|---|---|
| Liczba zwojów | Zwiększa sumowanie pola magnetycznego | Więcej zwojów zwykle daje mocniejszy efekt, ale rośnie opór cewki |
| Natężenie prądu | Bezpośrednio wzmacnia pole | Większy prąd oznacza większą siłę, ale też większe nagrzewanie |
| Materiał rdzenia | Skupia i wzmacnia linię pola | Miękkie żelazo działa lepiej niż aluminium, mosiądz czy tworzywo |
| Szczelina powietrzna | Osłabia obwód magnetyczny | Im mniejsza przerwa między elementami, tym lepszy efekt |
| Grubość drutu | Wpływa na opór i dopuszczalny prąd | Grubszy drut lepiej znosi obciążenie, cieńszy szybciej się grzeje |
Tu jest też ważne ograniczenie: elektromagnes nie może rosnąć bez końca. Po przekroczeniu pewnego poziomu rdzeń wchodzi w stan nasycenia magnetycznego, czyli dalsze zwiększanie prądu daje już coraz mniejszy przyrost siły. Do tego dochodzi temperatura. Jeśli cewka się nagrzewa, opór rośnie, a układ zaczyna pracować mniej efektywnie. W praktyce właśnie dlatego dobre rozwiązanie to nie „jak najwięcej prądu”, tylko rozsądny kompromis między siłą, czasem pracy i chłodzeniem.
Kiedy znasz te zależności, łatwiej zbudować działający model, zamiast liczyć na przypadek. Za chwilę przejdę od teorii do prostego montażu, który da się wykonać nawet na stole warsztatowym.
Jak zbudować prosty model w domu albo na lekcji
Do demonstracji najlepiej sprawdza się układ, który jest prosty, tani i działa od razu po podłączeniu. Nie trzeba specjalistycznych części, ale warto dobrać elementy tak, by całość była bezpieczna i nie grzała się zbyt szybko.
Potrzebne elementy
- stalowy gwóźdź albo śruba jako rdzeń
- drut miedziany w emalii
- źródło niskiego napięcia stałego, najlepiej 3–12 V
- przełącznik lub sposób szybkiego odłączania zasilania
- małe metalowe elementy do testu, na przykład spinacze
