Awaria telewizora, falownika albo sterownika bramy po burzy często nie wynika z bezpośredniego uderzenia pioruna w budynek. Wystarczy impuls indukowany w przewodach lub przepięcie łączeniowe, aby delikatna elektronika przestała działać. Poniżej wyjaśniam, jak wygląda budowa ogranicznika przepięć, z jakich elementów się składa, jak odprowadza energię do przewodu ochronnego oraz jak dobrać go do rozdzielnicy, instalacji fotowoltaicznej i konkretnego układu sieci.
Najważniejsze informacje o konstrukcji i działaniu SPD
- Warystor ogranicza napięcie, a iskiernik lub odgromnik gazowy przejmuje większe impulsy.
- SPD nie zatrzymuje przepięcia, tylko kieruje jego energię do przewodu PE i układu wyrównania potencjałów.
- Typ 1 służy do ochrony przed częściowym prądem piorunowym, typ 2 przed przepięciami indukowanymi i łączeniowymi, a typ 3 chroni pojedyncze odbiorniki.
- O skuteczności decydują nie tylko parametry urządzenia, ale także krótkie przewody, poprawne uziemienie i koordynacja kilku stopni ochrony.
- W instalacji PV trzeba osobno analizować stronę AC i DC, napięcie robocze oraz miejsce prowadzenia przewodów.
Budowa ogranicznika przepięć od środka

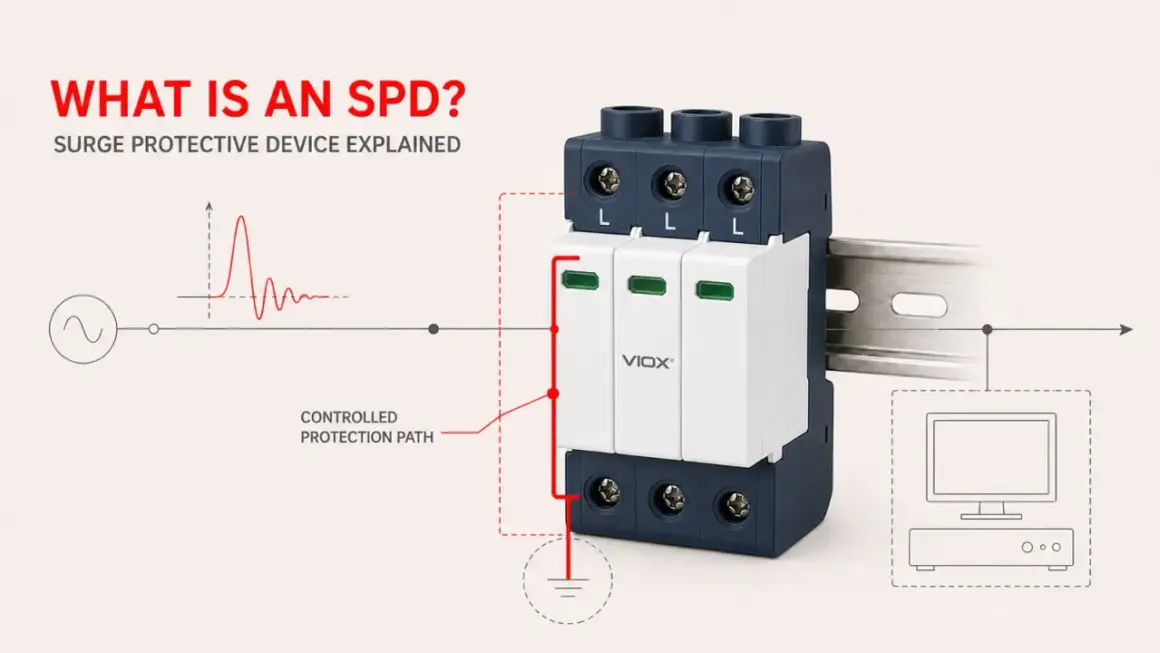

Ogranicznik przepięć, oznaczany jako SPD, jest urządzeniem montowanym równolegle do chronionego obwodu. W normalnych warunkach praktycznie nie wpływa na pracę instalacji. Gdy napięcie gwałtownie rośnie, jego impedancja spada i energia impulsu zostaje skierowana do przewodu ochronnego, zamiast przejść przez podłączone odbiorniki.

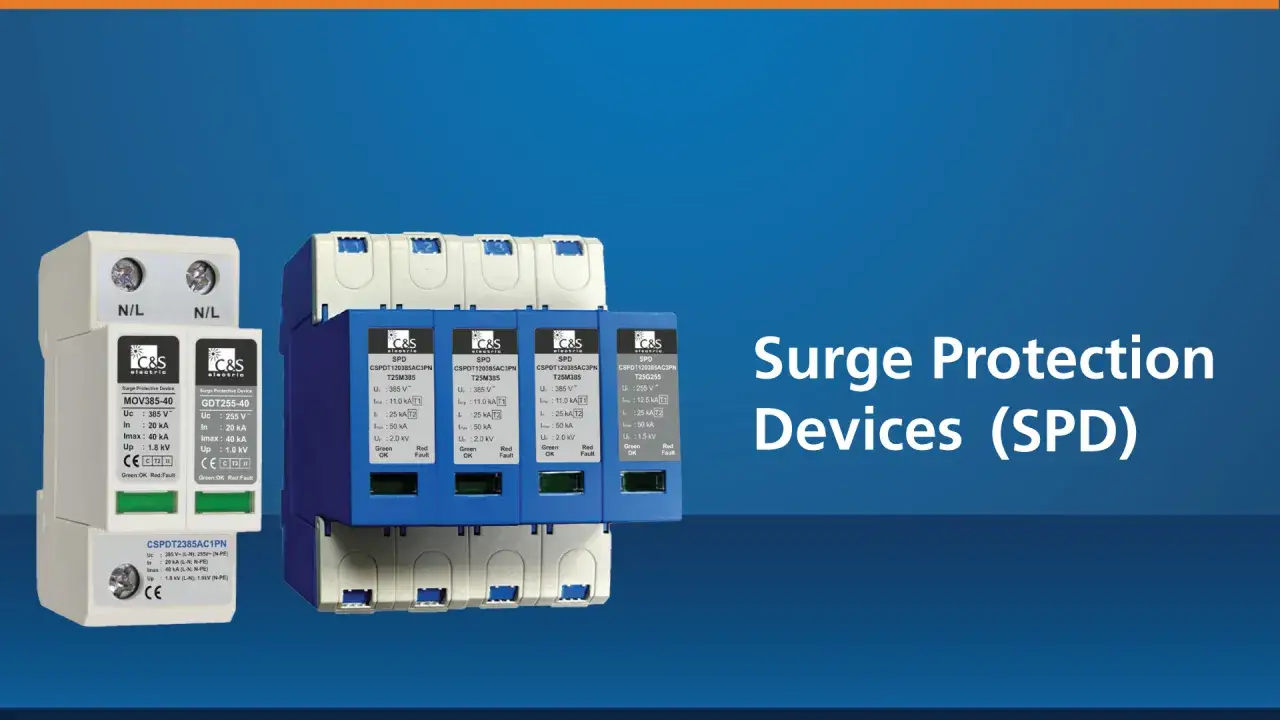

Typowy moduł na szynę DIN ma obudowę z tworzywa odpornego na temperaturę, zaciski przyłączeniowe, element ograniczający napięcie, odłącznik termiczny oraz wskaźnik stanu. W droższych modelach pojawia się także styk sygnalizacyjny, który może przekazać informację o uszkodzeniu do systemu automatyki budynkowej.
| Element | Rola w urządzeniu |
|---|---|
| Warystor MOV | Zmniejsza swoją rezystancję po przekroczeniu określonego napięcia i odprowadza impuls do PE. |
| Iskiernik lub odgromnik gazowy | Tworzy przewodzącą ścieżkę dopiero po przekroczeniu napięcia zapłonu. Dobrze radzi sobie z dużymi energiami. |
| Odłącznik termiczny | Odłącza uszkodzony element, gdy ten zaczyna się nadmiernie nagrzewać. |
| Wskaźnik stanu | Pokazuje, czy wkład ochronny nadal działa. Zwykle kolor zielony oznacza gotowość, a czerwony konieczność wymiany. |
| Zaciski i przewody wewnętrzne | Łączą tory fazowe, neutralny i ochronny z elementem ograniczającym. |
W praktyce nie przywiązuję dużej wagi do samego wyglądu modułu. Znacznie ważniejsze są schemat połączeń, napięcie trwałej pracy Uc, poziom ochrony Up oraz odporność zwarciowa. Dwa urządzenia o podobnej szerokości na szynie DIN mogą mieć zupełnie różne możliwości ochronne.
Warystor nie jest bezpiecznikiem
Warystor działa wielokrotnie, ale każdy silny impuls może stopniowo pogarszać jego właściwości. Po dużym udarze albo serii mniejszych przepięć element może zacząć przewodzić także przy napięciu roboczym. Dlatego moduł zawiera odłącznik termiczny, a jego stan trzeba kontrolować na wskaźniku.
Nie należy też mylić ochronnika z wyłącznikiem nadprądowym. Wyłącznik zabezpiecza przewody i instalację przed przeciążeniem lub zwarciem, natomiast SPD reaguje przede wszystkim na bardzo szybkie impulsy napięciowe. Te urządzenia uzupełniają się, ale nie zastępują.
Jak ogranicznik reaguje na przepięcie
Podczas normalnej pracy napięcie w instalacji ma wartość zbliżoną do znamionowej, na przykład 230 V między przewodem fazowym a neutralnym. Warystor pozostaje wtedy w stanie wysokiej rezystancji. Dla odbiornika ogranicznik jest niemal niewidoczny.
Gdy do instalacji dociera impuls, napięcie może w bardzo krótkim czasie wzrosnąć do kilku lub kilkunastu kilowoltów. Warystor zaczyna przewodzić, a energia zostaje odprowadzona przewodem ochronnym do głównej szyny uziemiającej. Iskiernik działa podobnie, lecz uruchamia się przez przeskok iskry w określonych warunkach.
Najłatwiej wyobrazić to sobie jak zawór bezpieczeństwa. Przy zwykłym ciśnieniu pozostaje zamknięty, ale podczas gwałtownego wzrostu otwiera drogę ujścia. SPD nie usuwa energii zjawiska, tylko zmienia jej trasę tak, aby nie płynęła przez elektronikę.
Dlaczego poziom ochrony Up ma znaczenie
Parametr Up określa napięcie ochrony, czyli wartość, która może pojawić się na zaciskach urządzenia podczas działania ogranicznika. Im niższe Up, tym mniejsze napięcie dociera do chronionej instalacji, ale nie oznacza to automatycznie, że każdy model o najniższej wartości będzie najlepszy.
Ochronnik musi być dobrany do napięcia sieci, sposobu uziemienia i spodziewanej energii udaru. Zbyt niski parametr Uc może powodować niepotrzebne zadziałania albo przedwczesne zużycie, a zbyt wysoki Up nie zapewni odpowiedniego marginesu dla wrażliwej elektroniki.
Typ 1, typ 2 i typ 3 mają różną konstrukcję
Podział na typy nie jest wyłącznie oznaczeniem marketingowym. Każdy stopień ochrony pracuje w innym miejscu instalacji i musi wytrzymać inny rodzaj impulsu. W większych obiektach stosuje się je kaskadowo, czyli w kilku punktach instalacji.
| Typ SPD | Najczęstsze miejsce montażu | Główne zadanie | Typowa technologia |
|---|---|---|---|
| Typ 1 | Złącze lub rozdzielnica główna | Odprowadzenie części prądu piorunowego | Iskiernik, często konstrukcja kombinowana |
| Typ 2 | Rozdzielnica główna i podrozdzielnice | Ochrona przed przepięciami indukowanymi i łączeniowymi | Najczęściej warystor |
| Typ 3 | Bezpośrednio przy wrażliwym odbiorniku | Ograniczenie napięcia resztkowego | Warystor, czasem układ hybrydowy |
| Typ 1+2 | Główna rozdzielnica budynku | Połączenie dwóch pierwszych stopni ochrony | Iskiernikowo-warystorowa lub hybrydowa |
Typ 1 jest potrzebny przede wszystkim tam, gdzie budynek ma instalację odgromową, zasilanie napowietrzne albo podwyższone ryzyko wniknięcia prądu piorunowego. Typ 2 zwykle trafia do rozdzielnicy budynku mieszkalnego i chroni przed impulsami powstającymi w sieci oraz przed skutkami wyładowań w pobliżu.
Typ 3 nie powinien być traktowany jako zamiennik ochrony głównej. Montuje się go blisko urządzenia, na przykład przy serwerze, automatyce kotła albo systemie alarmowym. Jego zadaniem jest domknięcie ochrony, szczególnie gdy między rozdzielnicą a odbiornikiem biegnie długi przewód.
Układ 3+1 i 4+0
W instalacjach trójfazowych spotyka się między innymi konfiguracje 3+1 oraz 4+0. W układzie 3+1 trzy tory chronią przewody fazowe, a osobny element łączy przewód neutralny z ochronnym. Wariant 4+0 ma oddzielny tor ochronny dla każdej fazy względem PE.
To, który układ będzie właściwy, zależy od systemu sieci, sposobu rozdziału przewodu PEN oraz konstrukcji konkretnego aparatu. Nie wybierałbym go wyłącznie na podstawie liczby modułów. Schemat producenta i projekt instalacji są tutaj ważniejsze niż przyzwyczajenie instalatora.
Jak dobrać ogranicznik do rozdzielnicy i fotowoltaiki
Dobór zaczyna się od rozpoznania instalacji, a nie od wpisania w sklepie hasła „najmocniejszy ogranicznik”. Trzeba sprawdzić układ sieci, obecność instalacji odgromowej, sposób zasilania, długość przewodów oraz rodzaj chronionych odbiorników.
Parametry, które naprawdę trzeba sprawdzić
- Uc czyli maksymalne napięcie trwałej pracy, przy którym urządzenie może pracować bez zadziałania.
- In czyli znamionowy prąd wyładowczy dla impulsu o określonym kształcie.
- Imax czyli maksymalny prąd wyładowczy, jaki ogranicznik może przejąć w deklarowanych warunkach.
- Iimp czyli prąd udarowy stosowany przy ocenie urządzeń typu 1.
- Up czyli napięcie ochrony widziane po stronie instalacji.
- Odporność zwarciowa oraz wymagane przez producenta dobezpieczenie.
W instalacji fotowoltaicznej trzeba rozdzielić ochronę strony AC i DC. Po stronie prądu stałego stosuje się aparat przeznaczony do napięcia obwodu PV, z odpowiednim oznaczeniem biegunów i parametrem Ucpv. Ogranicznik AC nie może być automatycznie użyty po stronie paneli, ponieważ inny jest charakter napięcia i sposób gaszenia łuku.
Jeżeli przewody między panelami, falownikiem i rozdzielnicą są długie, ochrona powinna uwzględniać zarówno miejsce wejścia przewodów do budynku, jak i sam falownik. W praktyce największy błąd polega na zamontowaniu jednego modułu przy falowniku i założeniu, że cała instalacja została zabezpieczona.
Kiedy potrzebna jest ochrona kaskadowa
Gdy między kolejnymi rozdzielnicami występuje większa odległość przewodów albo w budynku pracują wrażliwe urządzenia, jeden stopień może nie wystarczyć. Wtedy stosuje się na przykład SPD typu 1+2 w rozdzielnicy głównej, typ 2 w podrozdzielnicy i typ 3 przy konkretnym odbiorniku.
Takie rozwiązanie wymaga koordynacji energetycznej. Oznacza to, że poszczególne ograniczniki muszą być dobrane tak, aby pierwszy przejął największą część energii, a kolejne ograniczały napięcie resztkowe. Przypadkowe połączenie kilku różnych modeli nie daje takiej gwarancji.
Montaż decyduje o skuteczności ochrony
Nawet dobry ogranicznik może zadziałać słabo, jeśli zostanie podłączony długimi przewodami. Podczas gwałtownego impulsu każdy metr przewodu wprowadza dodatkowy spadek napięcia indukcyjnego. Dlatego przewody fazowe i przewód PE powinny być prowadzone jak najkrótszą, prostą trasą, bez zbędnych pętli.
W praktyce często przyjmuje się, że łączna długość przewodów przyłączeniowych powinna być możliwie bliska 0,5 m, choć zawsze trzeba sprawdzić wymagania producenta i układ konkretnej rozdzielnicy. Ten szczegół potrafi zrobić większą różnicę niż wybór urządzenia o wyższym prądzie maksymalnym.
Przed montażem należy sprawdzić ciągłość przewodu ochronnego, połączenie z główną szyną uziemiającą, przekroje przewodów oraz wymagane zabezpieczenie poprzedzające. W dokumentacji technicznej producent zwykle podaje maksymalny bezpiecznik dobezpieczający. Nie wolno zastępować tej wartości przypadkowym aparatem.
Przeczytaj również: Jak podłączyć bezpiecznik B16? Kompletny poradnik!
Błędy, które spotykam najczęściej
- Montowanie wyłącznie typu 3 w głównej rozdzielnicy i traktowanie go jako pełnej ochrony budynku.
- Brak sprawnego przewodu PE lub połączenie ochronnika z przypadkowym punktem uziemienia.
- Poprowadzenie przewodu do SPD dużą pętlą, mimo że sam moduł znajduje się blisko szyny.
- Dobór urządzenia tylko po napięciu 275 V, bez sprawdzenia typu sieci i parametrów udarowych.
- Brak kontroli wskaźnika po burzy albo po zadziałaniu zabezpieczenia.
- Użycie aparatu AC w obwodzie DC instalacji fotowoltaicznej.
Nie zalecam samodzielnej ingerencji w czynną rozdzielnicę. Montaż i pomiary powinien wykonać elektryk z odpowiednimi uprawnieniami, szczególnie gdy instalacja obejmuje fotowoltaikę, agregat, magazyn energii albo instalację odgromową.
Co sprawdzić po montażu i po silnej burzy
Po wykonaniu instalacji trzeba sprawdzić, czy wskaźnik SPD pokazuje stan gotowości, czy przewody są prawidłowo dokręcone oraz czy aparat ma odpowiednie oznaczenia dla danego obwodu. Warto też zachować kartę katalogową i schemat, bo ułatwia to późniejszą wymianę wkładu.
Jeśli wskaźnik zmienił kolor, pojawiło się uszkodzenie obudowy, zadziałało dobezpieczenie albo po burzy przestała działać część elektroniki, ogranicznik powinien zostać skontrolowany. Sam fakt, że instalacja nadal działa, nie świadczy jeszcze o pełnej sprawności ochrony.
Najważniejszy wniosek jest prosty. O skuteczności zabezpieczenia decyduje nie pojedynczy „mocny” moduł, lecz zestaw właściwej technologii, poprawnych parametrów, krótkich połączeń i sprawnego uziemienia. Tak zaprojektowany układ realnie zmniejsza ryzyko uszkodzenia instalacji elektrycznej, falownika i domowej elektroniki.
