W tym tekście pokazuję, jak podłączyć bezpiecznik b16 w praktyce: od doboru aparatu, przez montaż w rozdzielnicy, aż po kontrolę po załączeniu. Skupiam się na tym, co naprawdę ma znaczenie dla bezpieczeństwa instalacji, bo przy B16 najwięcej błędów wynika nie z samego urządzenia, tylko z niedopasowania obwodu, przewodów i sposobu montażu.
Najważniejsze zasady montażu B16, które chronią instalację
- B16 to wyłącznik nadprądowy 16 A o charakterystyce B, a nie klasyczny topikowy bezpiecznik.
- To typowy wybór dla wielu obwodów oświetleniowych i gniazdowych, ale nie dla każdego odbiornika z dużym prądem rozruchowym.
- Przed montażem sprawdzam przekrój przewodów, długość obwodu, warunki ułożenia i zdolność wyłączania aparatu.
- Podłączenie wykonuje się przy wyłączonym zasilaniu, po potwierdzeniu braku napięcia i zgodnie z oznaczeniami zacisków producenta.
- Neutralny i ochronny prowadzi się osobno; przez sam B16 zwykle przechodzi tylko tor fazowy, chyba że to model 1P+N lub RCBO.
- Jeżeli obwód obsługuje urządzenia z dużym rozruchem albo instalację PV, dobór trzeba zweryfikować w dokumentacji urządzeń, a nie na oko.
Czym jest B16 i kiedy ma sens
Ja zaczynam od uporządkowania nazewnictwa, bo to od razu zmniejsza liczbę pomyłek. To, co potocznie nazywa się „bezpiecznikiem B16”, jest zwykle wyłącznikiem nadprądowym o prądzie znamionowym 16 A i charakterystyce B. Taki aparat chroni przewód i obwód przed przeciążeniem oraz zwarciem, ale nie zastępuje wyłącznika różnicowoprądowego, który odpowiada za ochronę przeciwporażeniową.
Charakterystyka B oznacza, że wyzwalacz elektromagnetyczny zadziała szybciej niż w typie C lub D. W praktyce dla B16 próg wyzwalania zwarciowego mieści się zwykle w zakresie 3-5 In, czyli około 48-80 A. To właśnie dlatego B16 dobrze sprawdza się w obwodach oświetleniowych i gniazdowych, ale bywa zbyt czuły dla urządzeń z większym prądem rozruchowym.
| Charakterystyka | Próg zadziałania zwarciowego | Najczęstsze zastosowanie | Na co uważam |
|---|---|---|---|
| B16 | 3-5 In, czyli około 48-80 A | Oświetlenie, gniazda, lekkie obwody domowe | Silny rozruch, wiele zasilaczy, odbiorniki z chwilowymi skokami prądu |
| C16 | 5-10 In, czyli około 80-160 A | Obwody z umiarkowanym prądem rozruchowym | Lepsza tolerancja startu, ale mniejsza czułość przy zwarciu niż B |
| D16 | 10-20 In, czyli około 160-320 A | Silniki, transformatory, odbiorniki o dużym rozruchu | Nie wybieram go do zwykłych obwodów domowych bez konkretnego powodu |
Jeżeli odbiornik ma silny rozruch, B16 może wyłączać obwód mimo braku awarii. Właśnie dlatego przed montażem zawsze sprawdzam, czy sama charakterystyka nie jest tu zbyt „ostra” i czy obwód nie potrzebuje innego typu zabezpieczenia. To prowadzi prosto do drugiego kroku: weryfikacji samego obwodu.
Jak sprawdzić, czy ten aparat pasuje do obwodu
Ja traktuję dobór B16 jak krótki audyt. Nie zaczynam od wpinania aparatu w rozdzielnicę, tylko od sprawdzenia kilku parametrów, bo od nich zależy późniejsza stabilność całej linii.
| Co sprawdzam | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Przekrój przewodu | Często spotykany jest przewód miedziany 2,5 mm², ale ostateczny dobór zależy od projektu i warunków ułożenia | Zbyt mały przekrój i zbyt duże obciążenie podnoszą temperaturę żył |
| Długość obwodu | Długa trasa przewodu i duży spadek napięcia | Wzrost strat, gorsza praca odbiorników i większe ryzyko problemów przy starcie |
| Rodzaj obciążenia | Oświetlenie, gniazda, elektronika, urządzenia z silnikiem | To od prądu rozruchowego zależy, czy B16 będzie pracował spokojnie |
| Zdolność wyłączania | Wartość zgodna z kartą katalogową, często 6 kA w aparatach domowych | Musi odpowiadać warunkom zwarciowym w danym punkcie instalacji |
| Ochrona różnicowoprądowa | Czy obwód wymaga RCD i jak jest zorganizowany podział N oraz PE | B16 nie zastępuje różnicówki, więc oba elementy muszą ze sobą współpracować |
W praktyce najczęściej spotykam układ, w którym B16 współpracuje z miedzianym przewodem 2,5 mm², ale nie traktuję tego jako automatycznej reguły dla każdej instalacji. Długość trasy, sposób ułożenia, temperatura w rozdzielnicy i liczba równoległych odbiorników potrafią zmienić wszystko. Jeśli ten zestaw się zgadza, można przejść do montażu mechanicznego.
Jak bezpiecznie zamontować aparat w rozdzielnicy

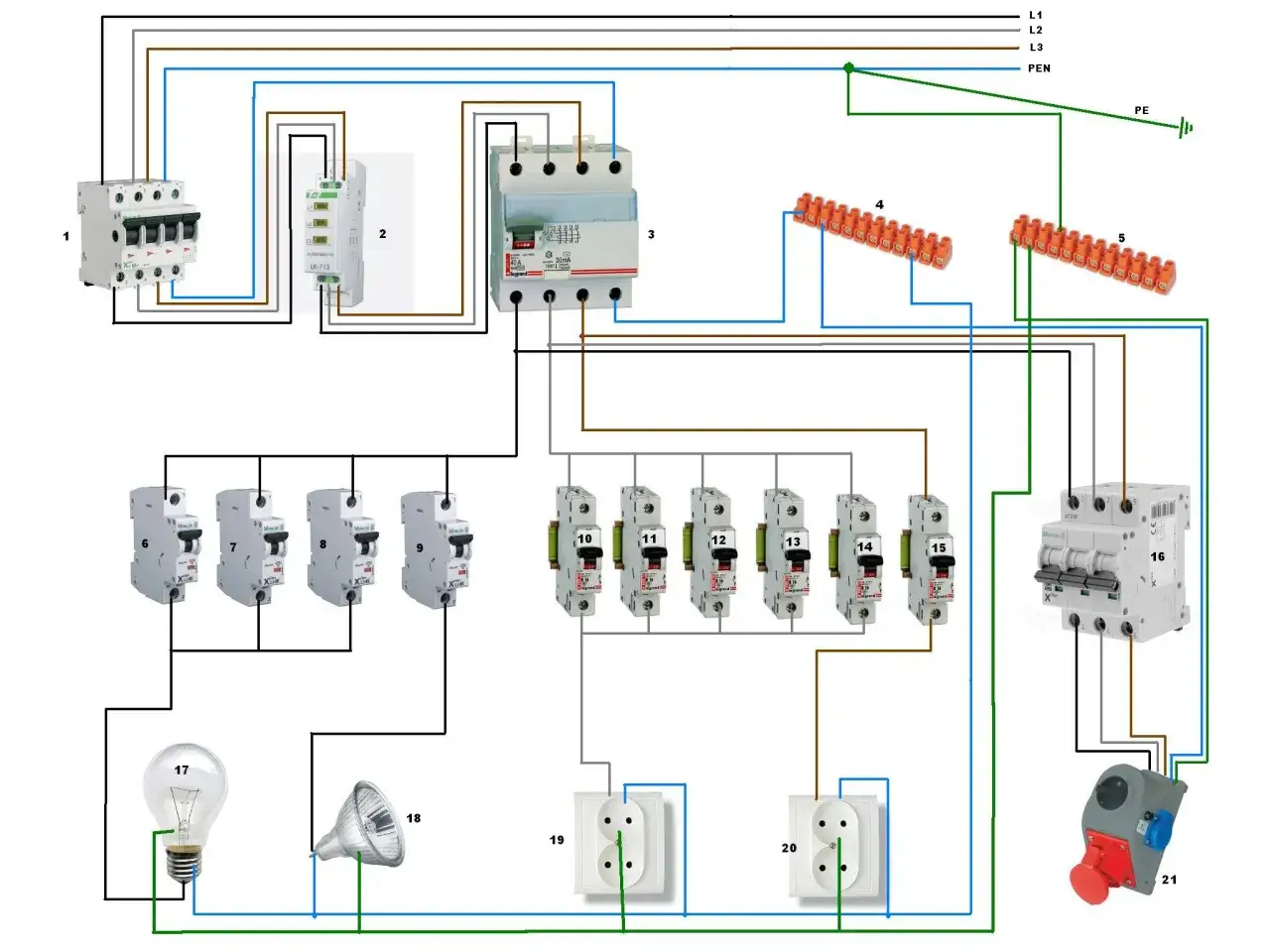

Poniżej opisuję typowy montaż jednofazowego aparatu na szynie DIN. Jeżeli masz model 1P+N, 3P albo aparat łączony z RCD, zasada pozostaje podobna, ale układ zacisków trzeba sprawdzić na obudowie i w instrukcji producenta. Ja w takich pracach nie zgaduję, tylko czytam symbole L, N, schemat połączeń i moment dokręcenia.
- Odłącz zasilanie główne, zabezpiecz instalację przed przypadkowym załączeniem i potwierdź brak napięcia miernikiem dwubiegunowym.
- Sprawdź, czy aparat ma właściwy prąd znamionowy, charakterystykę B, odpowiednią liczbę biegunów i zdolność wyłączania.
- Wepnij wyłącznik na szynę DIN, upewniając się, że zatrzask zaskoczył pewnie i aparat nie ma luzu.
- Podłącz przewód fazowy wejściowy i wyjściowy zgodnie z oznaczeniem producenta; neutralny i ochronny prowadź na odpowiednie listwy, nie przez zwykły B16, chyba że to model 1P+N albo RCBO.
- Dokręć zaciski z wyczuciem i zgodnie z kartą katalogową, bo zbyt słaby styk grzeje się, a zbyt mocny może uszkodzić zacisk.
- Uporządkuj przewody, opisz obwód w rozdzielnicy i dopiero potem wykonaj załączenie próbne.
- Po włączeniu sprawdź działanie obwodu przy typowym obciążeniu i obserwuj, czy aparat nie wyzwala bez powodu oraz czy nie nagrzewa się nadmiernie.
Najważniejsza zasada jest prosta: najpierw brak napięcia, potem montaż. Druga zasada jest równie ważna: nie zakładam, że każde urządzenie ma identyczny układ zacisków, nawet jeśli z zewnątrz wygląda prawie tak samo. To właśnie na tym etapie pojawia się większość późniejszych usterek, więc po poprawnym montażu trzeba jeszcze sprawdzić typowe błędy.
Najczęstsze błędy, które powodują problemy po montażu
Najczęściej poprawny montaż psują nie wielkie awarie, tylko drobiazgi. Ja widzę je regularnie w rozdzielnicach, które z pozoru są nowe, a po tygodniu zaczynają sprawiać kłopoty.
- Mylenie B16 z zabezpieczeniem do obwodu o dużym rozruchu. Efekt jest prosty: niepotrzebne wyzwalanie przy starcie urządzeń.
- Zbyt słabe dokręcenie zacisku. Taki styk grzeje się, a po czasie potrafi odbarwić izolację lub uszkodzić aparat.
- Zbyt ciasne upakowanie przewodów w rozdzielnicy. To utrudnia chłodzenie i podnosi temperaturę pracy.
- Prowadzenie neutralnego lub ochronnego tam, gdzie nie powinno go być. W przypadku zwykłego B16 neutralny nie przechodzi przez aparat, chyba że to model 1P+N lub połączony z RCD.
- Dobór aparatu bez sprawdzenia zdolności wyłączania. To ważne zwłaszcza wtedy, gdy instalacja ma większy potencjalny prąd zwarciowy.
- Brak opisu obwodu. Po czasie nikt nie pamięta, co dokładnie chroni dany moduł i diagnostyka trwa dwa razy dłużej.
Jeżeli po montażu B16 nadal wyzwala, ja nie zaczynam od jego wymiany. Najpierw sprawdzam obciążenie, połączenia, stan odbiorników i dopiero potem sam aparat. To podejście oszczędza czas i zwykle prowadzi do prawdziwej przyczyny problemu.
B16 w instalacji domowej i fotowoltaicznej
W instalacji domowej B16 kojarzy się przede wszystkim z obwodami gniazd i części obwodów oświetleniowych. W instalacji z fotowoltaiką trzeba patrzeć szerzej, bo dochodzą falownik, zabezpieczenia po stronie AC, ograniczniki przepięć i czasem obwody zasilania awaryjnego. Ja w takim układzie nie dobieram zabezpieczenia na podstawie samej mocy paneli, tylko według prądu po stronie AC, przekroju przewodów i zaleceń producenta urządzenia.
B16 bywa sensowny dla wybranych obwodów pomocniczych, sterowania lub oddzielnych linii odbiorczych, ale nie jest automatycznie właściwym zabezpieczeniem dla każdej gałęzi PV. Jeśli falownik ma duży prąd wyjściowy, większy rozruch albo pracuje w układzie z backupem, dobór trzeba zweryfikować z dokumentacją. W praktyce to właśnie dokument producenta ma ostatnie słowo, bo rozdzielnica z PV nie wybacza zgadywania.
- Jeżeli obwód jest zwykłą linią gniazdową, B16 często jest naturalnym wyborem.
- Jeżeli obwód zasila urządzenie z wyraźnym prądem rozruchowym, rozważam inną charakterystykę.
- Jeżeli chodzi o stronę AC instalacji PV, sprawdzam prąd, selektywność i układ ochrony, zanim dotknę aparatu.
Po takim sprawdzeniu zostaje już tylko końcowa kontrola, bo nawet dobrze dobrany wyłącznik potrafi sprawić kłopot, jeśli rozdzielnica nie została domknięta i zweryfikowana po montażu.
Co sprawdzić po załączeniu, żeby instalacja pracowała stabilnie
Po pierwszym uruchomieniu nie zamykam tematu odruchowo. Ja robię krótką kontrolę, bo to właśnie ona wychwytuje większość drobnych błędów, zanim zamienią się w serwisowy problem.
- Sprawdzam, czy obwód działa przy typowym obciążeniu, a aparat nie wyzwala bez powodu.
- Kontroluję, czy przewody są stabilnie osadzone i nie ma luzu na zaciskach.
- Oglądam obudowę pod kątem śladów grzania, przebarwień albo nadtopień.
- Przy większych instalacjach wykonuję kontrolę termiczną po czasie pracy, zamiast opierać się na samym dotyku.
- Opisuję obwód w rozdzielnicy, żeby kolejne osoby nie musiały zgadywać, co chroni dany moduł.
Jeżeli po tych krokach obwód działa stabilnie, B16 został dobrany i podłączony prawidłowo. Jeżeli mimo to pojawiają się wyzwolenia albo grzanie, problem zwykle leży gdzie indziej: w odbiorniku, długości przewodu, sposobie ułożenia albo w samym doborze charakterystyki, więc wtedy wracam do pomiarów zamiast wymieniać aparat na ślepo.
