Przy gniazdach wtykowych nie ma miejsca na przypadkowy dobór przewodu. W praktyce pytanie, jaki kabel do gniazdek wybrać, sprowadza się do kilku decyzji: przekroju żył, rodzaju izolacji, długości obwodu i tego, czy linia zasila zwykłe punkty 230 V, czy mocniejsze odbiory. W tym tekście pokazuję, co w polskich warunkach ma sens, kiedy standard 3x2,5 mm² wystarcza, a kiedy trzeba spojrzeć szerzej niż na samą średnicę żyły.
W zwykłej instalacji domowej najbezpieczniejszym punktem wyjścia jest miedziany przewód 3x2,5 mm²
- Do standardowych obwodów gniazd 230 V w mieszkaniu i domu najczęściej wybiera się Cu 3x2,5 mm².
- Przy dłuższych trasach i większych obciążeniach lepiej sprawdza się 3x4 mm² niż „ratowanie” obwodu mocniejszym zabezpieczeniem.
- Do stałej instalacji stosuje się przewód instalacyjny, a nie elastyczny kabel od przedłużacza.
- Gniazda powinny mieć osobny przewód ochronny PE i zwykle ochronę RCD 30 mA.
- W kuchni, łazience i na zewnątrz dochodzą jeszcze strefy, stopień IP i sposób prowadzenia przewodu.
Dlaczego najczęściej wygrywa przewód 3x2,5 mm²
W typowej instalacji gniazdowej stawiam na miedź 3x2,5 mm², bo to rozsądny kompromis między bezpieczeństwem, ceną i wygodą montażu. Taki przewód ma trzy żyły: fazową, neutralną i ochronną, więc pasuje do nowoczesnych gniazd z bolcem lub stykiem ochronnym. Przy obwodzie 230 V i zabezpieczeniu 16 A daje to praktyczny zapas na codzienne odbiory, takie jak czajnik, odkurzacz, mikrofalówka czy ładowarki.
Teoretycznie 16 A przy 230 V oznacza około 3,68 kW, ale ja nie traktuję tej liczby jak zachęty do ciągłego dociążania jednego obwodu do granic. W realnym domu liczy się też nagrzewanie żył, sposób ułożenia przewodu i to, że kilka urządzeń często pracuje równocześnie. Dlatego 2,5 mm² jest dla gniazd standardem praktycznym, a nie tylko „ładnym” zapisem z projektu. Gdy obwód jest dłuższy albo ma zasilać mocniejsze odbiory, trzeba już patrzeć szerzej niż na sam przekrój.
Ja w instalacji oświetleniowej nadal widzę sens w 1,5 mm², ale przy gniazdach nie schodzę do tego przekroju jako do rozwiązania domyślnego. Właśnie tu zaczyna się różnica między obwodem, który działa, a obwodem, który działa poprawnie przez lata. Kolejny krok to sprawdzenie, kiedy 2,5 mm² wystarczy, a kiedy lepiej sięgnąć po więcej.
Jak dobrać przekrój do mocy, długości i zabezpieczenia

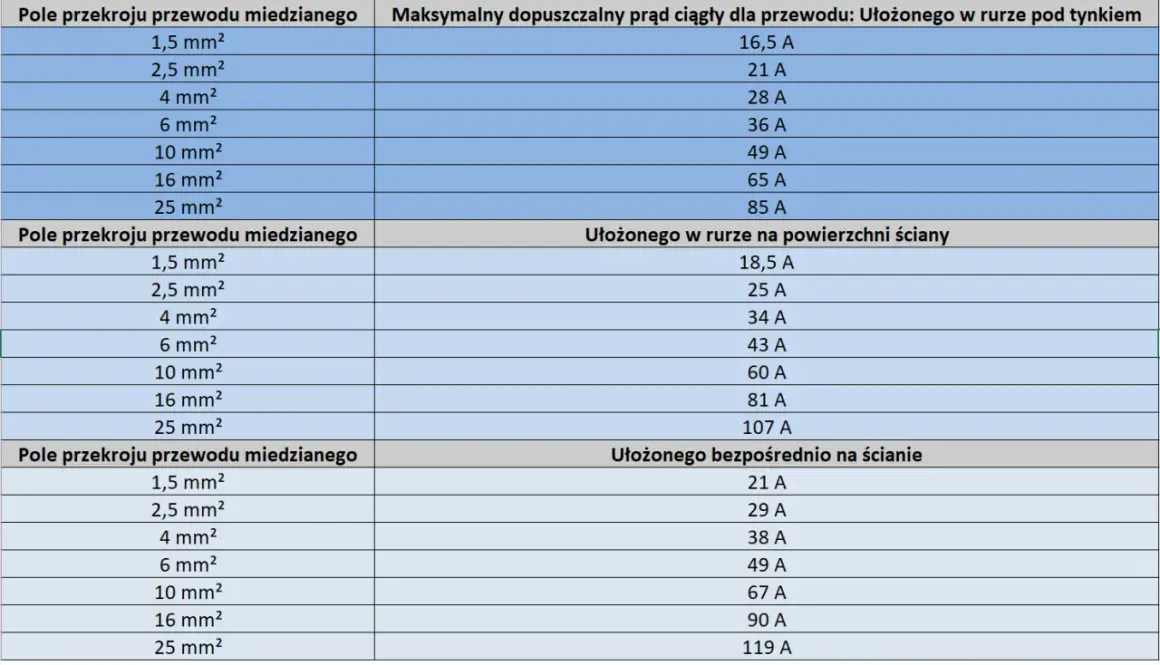

Sam zapis 3x2,5 mm² niczego jeszcze nie gwarantuje. O wyborze decydują trzy rzeczy: prąd obciążenia, długość trasy i sposób ułożenia przewodu. Ten sam przekrój będzie zachowywał się inaczej w luźno prowadzonym odcinku w ścianie, inaczej w peszlu obłożonym izolacją, a jeszcze inaczej w wiązce z innymi kablami.
| Sytuacja | Co zwykle stosuję | Dlaczego |
|---|---|---|
| Standardowy obwód gniazd 230 V w mieszkaniu | Cu 3x2,5 mm² | Najlepszy balans dla zabezpieczenia 16 A i codziennych odbiorników |
| Długi obwód, garaż, warsztat, kilka mocnych urządzeń | Cu 3x4 mm² | Większy zapas i mniejszy spadek napięcia |
| Oświetlenie | Cu 3x1,5 mm² | To typowy zakres dla lamp, nie dla gniazd |
| Przenośny przewód do urządzenia lub przedłużacz | Przewód giętki 3x2,5 mm² | Do ruchomego sprzętu, nie do stałej instalacji w ścianie |
Nie ma jednej magicznej granicy metrażowej, od której trzeba automatycznie przejść na 4 mm². Jeśli jednak trasa do ostatniego gniazda jest długa, a w obwodzie mają pracować urządzenia grzejne lub kilka odbiorników jednocześnie, zwiększenie przekroju bywa sensowniejsze niż próba „uratowania” wszystkiego mocniejszym bezpiecznikiem. Tego drugiego ruchu nie lubię, bo zabezpieczenie ma chronić przewód, a nie maskować zbyt słaby dobór instalacji.
W praktyce patrzę jeszcze na to, czy obwód ma być wspólny, czy dedykowany. Kuchenka, piekarnik, zmywarka, pralka albo ładowarka do auta nie powinny wisieć na przypadkowo dobranej linii gniazdowej. Im większe obciążenie i im dłuższy odcinek, tym ważniejsze staje się policzenie całości, a nie tylko samej średnicy żyły. To prowadzi do pytania o sam rodzaj przewodu i jego zastosowanie w różnych miejscach budynku.
Który typ przewodu sprawdza się w mieszkaniu, garażu i na zewnątrz
Do gniazd nie wybiera się wyłącznie przekroju. Liczy się też to, czy przewód ma być ułożony pod tynkiem, w rurze, na zewnątrz czy w gruncie. W mieszkaniach najczęściej wygrywa YDYp 3x2,5 mm², bo jest wygodny w prowadzeniu i dobrze pasuje do stałej instalacji wewnętrznej. Z kolei w trudniejszych warunkach trzeba już dobrać przewód pod środowisko pracy, a nie pod samą wygodę montażu.
| Typ przewodu | Gdzie ma sens | Na co uważać |
|---|---|---|
| YDYp 3x2,5 mm² | Standardowe obwody gniazd pod tynkiem, w ścianach i suchych wnętrzach | To najczęstszy wybór do domowej instalacji, ale nadal musi być dobrze zabezpieczony |
| YDY 3x2,5 mm² | Podobne zastosowanie, gdy wygodniejszy jest przewód okrągły albo prowadzenie w rurze | Dobra opcja, ale dobieram ją do sposobu prowadzenia, nie „na wszelki wypadek” |
| YKY 3x2,5 mm² | Zewnętrzne odcinki, grunt, bardziej wymagające środowisko | Nie traktuję go jako domyślnego kabla do zwykłej instalacji w ścianie |
| H07V-U / H07V-K | Instalacje w rurkach, peszlach i kanałach | To pojedyncze żyły, więc bez osłony nie są przewodem do „luźnego” układania w ścianie |
| H05VV-F 3x2,5 mm² | Przedłużacze, ruchome urządzenia, przewody przyłączeniowe | Nie do stałej instalacji gniazdowej ukrytej w przegrodzie |
W katalogach osprzętu 16 A widać zresztą tę samą logikę: zaciski gniazd zwykle są projektowane pod żyły do 2,5 mm². To nie przypadek, tylko spójność między osprzętem a przewodem. Jeśli więc ktoś próbuje robić z kabla elastycznego „zamiennik” dla instalacyjnego, wchodzi na grunt, na którym oszczędność szybko zamienia się w kłopot. Sam typ przewodu to jednak dopiero połowa historii, bo równie ważne są zasady ochrony i rozmieszczenia gniazd.
Jakie wymagania techniczne trzeba spełnić przy gniazdach w Polsce
W nowoczesnej instalacji gniazdowej patrzę przede wszystkim na ochronę przeciwporażeniową i poprawne wydzielenie obwodów. W praktyce oznacza to, że obwód gniazd powinien mieć oddzielny przewód ochronny PE, właściwie dobrane zabezpieczenie nadprądowe i zwykle ochronę różnicowoprądową 30 mA. To nie są ozdobniki w projekcie, tylko elementy, które realnie decydują o bezpieczeństwie użytkowania.
| Wymóg | Po co jest potrzebny |
|---|---|
| Trzy żyły w obwodzie gniazd | L, N i PE zapewniają poprawne zasilanie oraz ochronę przy uszkodzeniu |
| RCD 30 mA | To standardowa ochrona uzupełniająca dla obwodów gniazdowych |
| Osobne obwody dla kuchni, łazienki i mocnych odbiorników | Zmniejszają ryzyko przeciążenia i ułatwiają późniejszą eksploatację |
| Właściwe strefy i stopień IP w miejscach wilgotnych | Chronią przed montowaniem zwykłych gniazd tam, gdzie nie mają prawa się znaleźć |
| Poprawny rozdział PEN w starych instalacjach TN-C | Bez tego modernizacja bywa tylko pozorna i nie daje realnej ochrony |

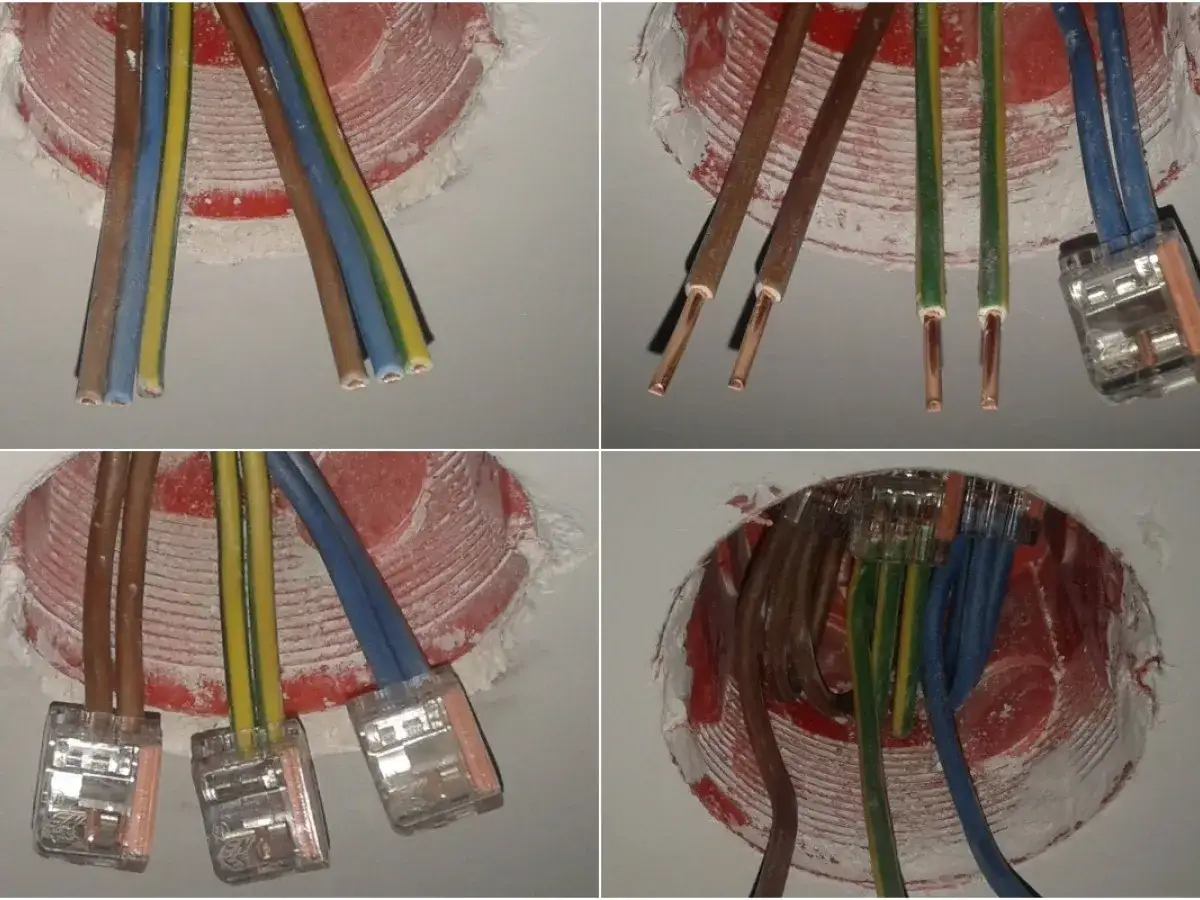

Kolory żył też mają znaczenie: żółto-zielony to PE, niebieski to N, a brązowy, czarny albo szary to faza. Mieszanie tych funkcji albo mostkowanie N i PE w gnieździe to błąd, który widuję zbyt często przy amatorskich przeróbkach. W łazience dodatkowo trzeba pamiętać o strefach ochronnych i o tym, że zwykłe gniazdo nie trafia tam „z automatu”, nawet jeśli na pierwszy rzut oka wygląda to wygodnie.
Jeżeli modernizujesz starą instalację, nie zakładam nigdy, że wystarczy wymienić sam osprzęt. Tu liczą się pomiary, stan przewodów i sposób rozdziału żył w całym obwodzie. Gdy te zasady są zignorowane, problem wraca w postaci grzejącego się osprzętu, wybijających zabezpieczeń albo kłopotów przy odbiorze instalacji. To naturalnie prowadzi do najczęstszych błędów, które najłatwiej wyeliminować jeszcze przed zakupem przewodu.
Najczęstsze błędy przy wyborze przewodu
Najwięcej problemów nie bierze się z samego kabla, tylko z błędnego założenia, że „jak działa, to jest dobrze”. W instalacji gniazdowej taki skrót myślowy potrafi kosztować dużo więcej niż oszczędność na metrach przewodu. Poniżej zestawiam błędy, które widzę najczęściej i które warto wyciąć na etapie planowania.
| Błąd | Co się dzieje w praktyce | Lepsze rozwiązanie |
|---|---|---|
| Użycie 1,5 mm² do gniazd | Za mały zapas cieplny i większe ryzyko problemów przy obciążeniu | Do zwykłych gniazd wybierz 2,5 mm² Cu |
| Wkładanie przewodu giętkiego w stałą instalację | Zły typ kabla do ukrycia w ścianie | Do instalacji stałej stosuj przewód instalacyjny |
| Jeden obwód dla wielu mocnych odbiorników | Częste przeciążenia i wyzwalanie zabezpieczeń | Wydziel osobne obwody dla AGD i dużych odbiorników |
| Ignorowanie długości trasy | Spadek napięcia i gorsza praca sprzętów | Przy długich odcinkach rozważ 4 mm² |
| Gniazdo w łazience bez analizy stref i IP | Ryzyko niezgodności z wymaganiami i większe zagrożenie | Dobierz osprzęt do strefy i warunków wilgotnych |
| Łączenie miedzi z aluminium bez właściwych złączek | Korozja kontaktowa i grzanie połączenia | Stosuj odpowiednie złączki i nie improwizuj przy modernizacji |
Ja przy modernizacji zawsze zaczynam od listy odbiorników, a dopiero później dobieram przewód. To odwraca intuicję wielu osób, ale właśnie dzięki temu łatwiej uniknąć sytuacji, w której instalacja „na papierze” wygląda dobrze, a w praktyce ledwo znosi codzienne użytkowanie. Jeśli chcesz tego uniknąć, potrzebujesz jeszcze krótkiej listy kontrolnej przed zakupem i montażem.
Co sprawdzić przed zakupem i montażem
Zanim kupisz przewód, odpowiedz sobie na kilka prostych pytań. To nie są detale, tylko rzeczy, które realnie decydują o tym, czy obwód będzie bezpieczny i wygodny w użyciu przez lata. W domach i mieszkaniach najwięcej problemów rodzi nie sam dobór żyły, ale brak przemyślenia całej trasy i obciążenia.
- Jakie urządzenia będą pracować na tym obwodzie i czy będą włączane jednocześnie?
- Jaka jest długość trasy do ostatniego gniazda?
- Czy przewód idzie w ścianie, w peszlu, w kanale, na zewnątrz czy w gruncie?
- Czy to nowa instalacja, czy modernizacja starego układu TN-C?
- Jakie zabezpieczenie i jaki RCD ma rozdzielnica?
- Czy gniazda mają być zwykłe, bryzgoszczelne czy przeznaczone do stref wilgotnych?
Jeśli na choć jedno z tych pytań nie ma jasnej odpowiedzi, nie kupuję kabla „na oko”. W praktyce lepiej poświęcić chwilę na przeliczenie obciążenia i sprawdzenie warunków prowadzenia przewodu niż później poprawiać całą linię. Dotyczy to zwłaszcza kuchni, garażu, łazienki i wszystkich miejsc, gdzie rozdział energii przestaje być prosty.
Najbezpieczniejszy wybór przy zwykłych gniazdach domowych
Jeżeli mówimy o typowym mieszkaniu albo domu, moja odpowiedź jest prosta: miedziany przewód 3x2,5 mm² jako stała instalacja, z prawidłowym PE, właściwym zabezpieczeniem i ochroną różnicowoprądową. To rozwiązanie dobrze obsługuje standardowe gniazda 230 V i daje zapas, którego zwykle brakuje przy cieńszych żyłach. Nie szukam tu sztucznej oszczędności, bo w instalacji elektrycznej najtańszy wariant bardzo często wychodzi najdrożej po kilku latach.
Jeśli jednak w grę wchodzą długie trasy, mocne odbiory, garaż, ogród albo strefy wilgotne, nie traktuję 3x2,5 mm² jako automatu. W takich miejscach decydują: długość obwodu, sposób ułożenia, zabezpieczenie i warunki pracy. To właśnie wtedy dobrze dobrany przewód przestaje być detalem, a staje się podstawą bezpiecznego i sensownego rozdziału energii.
