Układ TN-C wciąż pojawia się w wielu budynkach, przyłączach i starszych rozdzielniach, dlatego warto rozumieć, jak działa i gdzie kończą się jego możliwości. W praktyce to nie jest detal z podręcznika: od sposobu prowadzenia przewodu PEN zależy bezpieczeństwo domowników, zgodność modernizacji z zasadami ochrony przeciwporażeniowej i to, czy instalacja poradzi sobie z nowymi obciążeniami, także z fotowoltaiką.
W skrócie, TN-C to układ oparty na jednym przewodzie PEN
- W TN-C przewód ochronny i neutralny są połączone w jeden PEN.
- Rozwiązanie spotyka się głównie w starszych instalacjach i części sieci dystrybucyjnej.
- Największe ryzyko daje przerwa lub słaby styk PEN, bo wtedy napięcie może pojawić się na obudowach urządzeń.
- Wyłączników różnicowoprądowych nie stosuje się po stronie wspólnego PEN.
- Po rozdziale PEN na PE i N instalacja pracuje już jak TN-C-S, a dalsze obwody można prowadzić bezpieczniej.
- Przy modernizacji i PV ważniejsze od samego skrótu jest to, gdzie wykonano rozdział i jak sprawdzono ochronę.
Czym jest układ TN-C i gdzie spotyka się go najczęściej
TN-C to układ sieci, w którym funkcje przewodu ochronnego i neutralnego pełni jeden wspólny przewód PEN. To rozwiązanie było przez lata bardzo popularne, bo upraszczało budowę instalacji i obniżało koszty okablowania. Dziś patrzę na nie przede wszystkim jak na układ wymagający dyscypliny wykonawczej, a nie jako coś, co można traktować jak „po prostu starszą wersję” nowoczesnej instalacji.
W praktyce TN-C najczęściej spotykam w starszych budynkach mieszkalnych, dawnych blokach, częściach zasilania prowadzonych jeszcze wg starych standardów oraz w niektórych odcinkach sieci, zanim nastąpi rozdział na PE i N. Dla użytkownika oznacza to zwykle mniej żył w kablu, ale też mniejszą tolerancję na błędy, korozję zacisków czy prowizoryczne przeróbki. To nie sam skrót jest problemem, tylko to, jak bardzo instalacja zależy od jednej żyły.
Jeśli chcesz dobrze zrozumieć dalszą część tekstu, wystarczy jedna myśl: cały ten układ opiera się na przewodzie PEN, więc to właśnie jego stan decyduje o bezpieczeństwie. Od tego miejsca naturalnie przechodzę do najważniejszego elementu całego systemu.
Jak działa przewód PEN i dlaczego jego ciągłość jest krytyczna
PEN jest przewodem o podwójnej funkcji. Z jednej strony przenosi prąd roboczy jak przewód neutralny, z drugiej zapewnia ochronę przez połączenie części metalowych instalacji z punktem odniesienia sieci. Brzmi technicznie, ale sens jest prosty: jeśli PEN działa poprawnie, obudowy urządzeń nie powinny „pływać” pod napięciem. Jeśli jednak dojdzie do jego przerwy albo luźnego styku, sytuacja robi się naprawdę niebezpieczna.
Właśnie dlatego w instalacjach z TN-C nie wolno traktować PEN jak zwykłego przewodu, który „można jakoś dopasować”. Liczy się jego odpowiedni przekrój, ciągłość, jakość połączeń i poprawny punkt uziemienia. W praktyce przewód PEN nie powinien być przypadkowo rozwijany na kilku puszkach, mostkowany w gniazdach ani zastępowany improwizowanym „uziemieniem” z rury czy innego metalowego elementu. Takie skróty myślowe są jednym z najczęstszych błędów w starszych mieszkaniach.
Jeżeli instalacja ma być solidna, PEN musi być potraktowany jak element krytyczny. W nowoczesnych układach dąży się do tego, by po rozdziale funkcje ochronne i neutralne były już rozdzielone, bo to upraszcza ochronę i współpracę z zabezpieczeniami. Na tym tle najlepiej widać różnice między TN-C, TN-S i TN-C-S.
TN-C, TN-S i TN-C-S różnią się bardziej niż samym skrótem
Na pierwszy rzut oka te trzy układy wyglądają podobnie, ale w praktyce decydują o zupełnie innej filozofii prowadzenia przewodów. Jeśli porównuję je z punktu widzenia właściciela domu, modernizacji albo fotowoltaiki, patrzę przede wszystkim na to, gdzie przebiega granica między wspólnym PEN a osobnymi PE i N.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Przewody ochronne i neutralne | Wspólny przewód PEN | Oddzielne PE i N od początku | PEN do punktu rozdziału, dalej PE i N |
| Wyłączniki różnicowoprądowe | Nie stosuje się po stronie wspólnego PEN | Stosuje się standardowo | Stosuje się po rozdziale |
| Bezpieczeństwo przy uszkodzeniu przewodu | Silnie zależne od ciągłości PEN | Bardziej przewidywalne | Dobre, jeśli rozdział wykonano poprawnie |
| Typowe zastosowanie | Starsze instalacje i część sieci | Nowe obwody i rozdzielnice | Modernizowane budynki i przyłącza |
| Największa zaleta | Prostsza i tańsza budowa | Najbardziej przejrzysta ochrona | Dobry kompromis przy modernizacji |
| Największa wada | Wysoka wrażliwość na przerwę PEN | Więcej żył i większy koszt | Wymaga poprawnego punktu rozdziału i uziemienia |
W praktyce TN-C-S bywa najlepszym etapem przejściowym: zasilanie może jeszcze przychodzić w formie wspólnego PEN, ale po rozdziale reszta instalacji działa już jak TN-S. To właśnie ten model najczęściej daje sensowny kompromis między kosztami a bezpieczeństwem i prowadzi mnie do pytania, kiedy TN-C da się jeszcze obronić, a kiedy lepiej je odpuścić.
Kiedy TN-C wystarcza, a kiedy modernizacja daje realny zysk
Nie każdą starą instalację trzeba natychmiast przebudowywać od zera. Jeśli mówimy o sprawnym, odpowiednio uziemionym odcinku zasilania, TN-C nadal może funkcjonować poprawnie. Problem zaczyna się wtedy, gdy do starej infrastruktury dochodzą nowe potrzeby: większa liczba odbiorników, elektronika mocy, ładowanie samochodu, pompa ciepła albo fotowoltaika. Wtedy stary układ zaczyna ograniczać to, co da się zrobić bezpiecznie i przewidywalnie.
Z mojego punktu widzenia modernizację przyspieszają zwłaszcza takie sygnały:
- do gniazd dochodzą tylko dwa przewody i ktoś próbuje „ratować” ochronę mostkiem w samym gnieździe,
- w rozdzielnicy widać luźne połączenia, ślady grzania albo korozję zacisków PEN,
- instalacja ma problemy z powtarzalnymi wyłączeniami albo nie da się sensownie dobrać ochrony różnicowoprądowej,
- planowana jest fotowoltaika, ładowarka EV albo inne urządzenie z elektroniką mocy,
- w budynku po prostu brakuje logicznego punktu rozdziału PEN i osobnego PE.

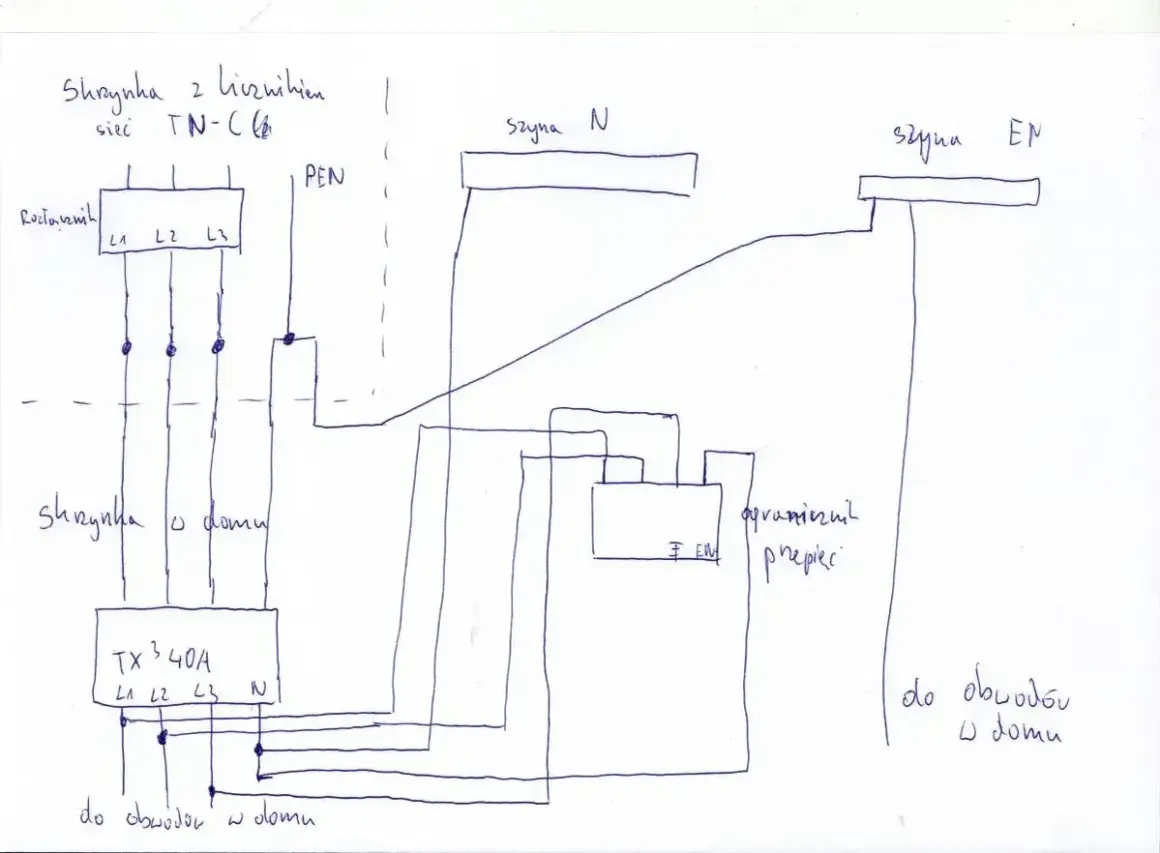

Jeśli modernizacja jest wykonana dobrze, rozdział PEN robi się w jednym, przemyślanym miejscu, zwykle w rozdzielnicy głównej, a następnie prowadzi się już osobne PE i N. To nie jest kosmetyka, tylko zmiana, która porządkuje ochronę i przygotowuje instalację na dalszy rozwój. Następna sekcja pokazuje, dlaczego ten temat staje się jeszcze ważniejszy przy fotowoltaice i nowoczesnych zabezpieczeniach.
Co TN-C oznacza dla fotowoltaiki, rozdzielnic i ochrony różnicowoprądowej
Przy instalacjach PV temat wraca bardzo szybko, bo falownik, ograniczniki przepięć, połączenia wyrównawcze i wyłączniki różnicowoprądowe muszą ze sobą współpracować. Wiele nowoczesnych falowników dopuszcza pracę w różnych układach sieci, ale instrukcja konkretnego modelu zawsze ma pierwszeństwo. Nie zakładam więc z góry, że każda konfiguracja będzie bezproblemowa tylko dlatego, że „prąd już jest w budynku”.
W praktyce najważniejsze są trzy rzeczy. Po pierwsze, po rozdziale PEN trzeba sprawdzić, czy układ ochrony jest logiczny i czy RCD znajduje się po stronie rozdzielonej. Po drugie, trzeba uwzględnić typ zabezpieczeń wymaganych przez falownik, bo elektronika mocy może generować prądy upływu, które wpływają na dobór aparatury. Po trzecie, cała instalacja musi mieć sensowny układ połączeń wyrównawczych, bo przy PV i rozdzielnicy błędy w uziemieniu wychodzą szybciej niż w zwykłym obwodzie gniazdowym.
Tu właśnie pojawia się różnica między teorią a dobrą praktyką. W TN-C można mówić o zasilaniu, ale przy nowym sprzęcie liczy się już nie sam dopływ energii, tylko to, czy instalacja potrafi ją bezpiecznie rozdzielić i kontrolować. Dlatego przed montażem PV zawsze wolę zrobić krótką techniczną weryfikację niż liczyć na to, że „jakoś będzie działać”.
Co sprawdzam przed oceną starej instalacji z przewodem PEN
Jeśli mam ocenić starszą instalację, zaczynam od kilku prostych, ale bardzo konkretnych punktów. To nie są teoretyczne formalności, tylko rzeczy, które realnie decydują o bezpieczeństwie i o tym, czy modernizacja ma sens. W praktyce sprawdzam przede wszystkim:
- czy przewód PEN ma zachowaną ciągłość od punktu zasilania do miejsca rozdziału,
- czy rozdział na PE i N wykonano tylko raz i w jednym, logicznym punkcie,
- czy punkt rozdziału jest połączony z lokalnym uziemieniem i główną szyną uziemiającą,
- czy w gniazdach nie wykonano przypadkowych mostków PE-N,
- czy dobór zabezpieczeń i wyłączników różnicowoprądowych pasuje do układu po rozdziale,
- czy planowane odbiorniki, takie jak PV, ładowarka EV albo pompa ciepła, nie wymuszą zmiany całej koncepcji.
Jeśli choć jeden z tych punktów budzi wątpliwość, nie traktuję sprawy jak drobnej poprawki. W instalacjach opartych na wspólnym PEN drobny błąd potrafi zmienić się w poważny problem, a w budynku mieszkalnym skutki zwykle wykraczają poza jeden pokój czy jeden obwód. Dlatego przy TN-C najważniejsze nie jest samo rozpoznanie nazwy układu, tylko uczciwa ocena, czy instalacja nadal nadaje się do bezpiecznej pracy i rozbudowy.
TN-C nie jest rozwiązaniem „złe z definicji”, ale jest rozwiązaniem, które wymaga większej kontroli niż układy z osobnym PE i N. Jeśli instalacja ma jeszcze przed sobą lata pracy, a w planach pojawiają się nowe odbiorniki albo fotowoltaika, rozsądny kierunek jest zwykle ten sam: najpierw sprawdzić PEN, potem zaplanować rozdział i dopiero na końcu dobierać zabezpieczenia oraz resztę osprzętu.
