Bezstykowy pomiar położenia, prędkości albo prądu potrafi uprościć projekt bardziej, niż widać to na schemacie. Czujnik Halla jest tu jednym z najpraktyczniejszych rozwiązań: działa bez mechanicznego styku, dobrze znosi zabrudzenie i wibracje, a przy poprawnym doborze daje stabilny sygnał przez długi czas. W tym artykule wyjaśniam, jak działa, jakie ma odmiany, gdzie sprawdza się najlepiej i na co uważać przy montażu.
Najważniejsze rzeczy o działaniu i zastosowaniu w jednym miejscu
- Układ reaguje na pole magnetyczne, a nie na sam obiekt, więc zwykle potrzebuje magnesu albo przewodu z prądem.
- Najczęściej pracuje bez kontaktu mechanicznego, co ogranicza zużycie i poprawia niezawodność.
- Występuje w kilku wersjach: cyfrowej, bistabilnej, liniowej i do pomiaru prądu.
- Świetnie pasuje do automatyki i energetyki, zwłaszcza tam, gdzie liczy się odporność na pył, wilgoć i drgania.
- Dobór nie kończy się na nazwie z katalogu — kluczowe są odległość od magnesu, orientacja pola, temperatura i typ wyjścia.
Jak działa efekt Halla w praktyce
W środku takiego układu znajduje się element półprzewodnikowy, przez który płynie prąd. Gdy prostopadle do tego prądu pojawi się pole magnetyczne, nośniki ładunku odchylają się pod wpływem siły Lorentza i po bokach elementu powstaje napięcie poprzeczne. To właśnie ono jest punktem wyjścia dla całego pomiaru.
Sam sygnał z elementu jest bardzo mały, więc elektronika wewnętrzna go wzmacnia, filtruje i zamienia na użyteczną postać: cyfrową, analogową albo impulsową. W praktyce układ nie „widzi” obiektu bezpośrednio. Reaguje na zmianę pola wytwarzaną zwykle przez magnes, rzadziej przez prąd płynący w przewodniku.
Ja patrzę na ten sensor przede wszystkim jak na precyzyjny łącznik między mechaniką a elektroniką: jeśli geometria, odległość i kierunek pola są poprawne, dostaję powtarzalny sygnał; jeśli nie, nawet dobry model zachowuje się niestabilnie. To prowadzi do najważniejszej decyzji, czyli wyboru odpowiedniego typu układu.
Jakie są typy i czym się różnią
Nie każdy wariant działa tak samo. Część układów daje prosty sygnał „tak albo nie”, inne podają wartość proporcjonalną do natężenia pola, a jeszcze inne są projektowane specjalnie do pomiaru prądu. W praktyce właśnie od tego zależy, czy rozwiązanie sprawdzi się w krańcówce, enkoderze, napędzie czy w falowniku.
| Typ | Co daje na wyjściu | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Cyfrowy switch | Sygnał włączenia lub wyłączenia | Wykrywanie obecności, krańcówki, otwarcie obudowy, liczenie impulsów | Nie daje informacji ciągłej o położeniu |
| Latch | Zmienny stan zależny od biegunów magnesu | Pomiar obrotów, komutacja silników BLDC, enkodery obrotowe | Wymaga poprawnej sekwencji biegunów magnetycznych |
| Liniowy | Wartość analogowa proporcjonalna do pola | Pomiar położenia, poziomu, kąta i wychylenia | Wrażliwy na geometrię montażu i stabilność pola |
| Do pomiaru prądu | Informacja o prądzie płynącym w przewodniku | Falowniki, ładowarki, magazyny energii, BMS | Wymaga dobrze zaprojektowanej ścieżki prądowej i odpowiedniego zakresu |
Jak podaje TI, część współczesnych układów pracuje już przy napięciu 1,65-5,5 V, a progi zadziałania potrafią sięgać pojedynczych mT. To ważne, bo w praktyce bardziej ogranicza nas czasem geometria i czułość niż sama idea działania. Warto też pamiętać, że spotyka się wersje unipolarne i bipolarne, a różnica między nimi decyduje o tym, na który biegun magnesu sensor zareaguje.
Jeśli w projekcie występuje prosty sygnał obecności, biorę zwykle switch. Gdy trzeba śledzić obrót lub sekwencję biegunów, lepiej sprawdza się latch. Gdy potrzebna jest wartość ciągła, wybieram wersję liniową. Gdy celem jest pomiar prądu w instalacji, szukam modelu przeznaczonego właśnie do tego zadania. Gdy już wiem, jaki typ wybrać, sprawdzam, gdzie sensor ma pracować w praktyce.
Gdzie ten sensor sprawdza się najlepiej
Najwięcej zyskuje tam, gdzie mechaniczny styk byłby problemem: w kurzu, wilgoci, wibracjach i przy częstych cyklach pracy. Właśnie dlatego ten układ tak dobrze przyjął się w automatyce, motoryzacji i energetyce. Tam liczy się nie tylko sam pomiar, ale też przewidywalność po tysiącach powtórzeń.
- Falowniki i ładowarki - pomiar prądu i ochrona przed przeciążeniem, szczególnie tam, gdzie wygodniejsza jest izolacja od obwodu mocy.
- Magazyny energii i BMS - kontrola przepływu prądu oraz diagnostyka pracy całego układu.
- Trackery PV - wykrywanie położenia siłowników i krańcówek ruchu, czyli elementów, które muszą działać niezawodnie na zewnątrz.

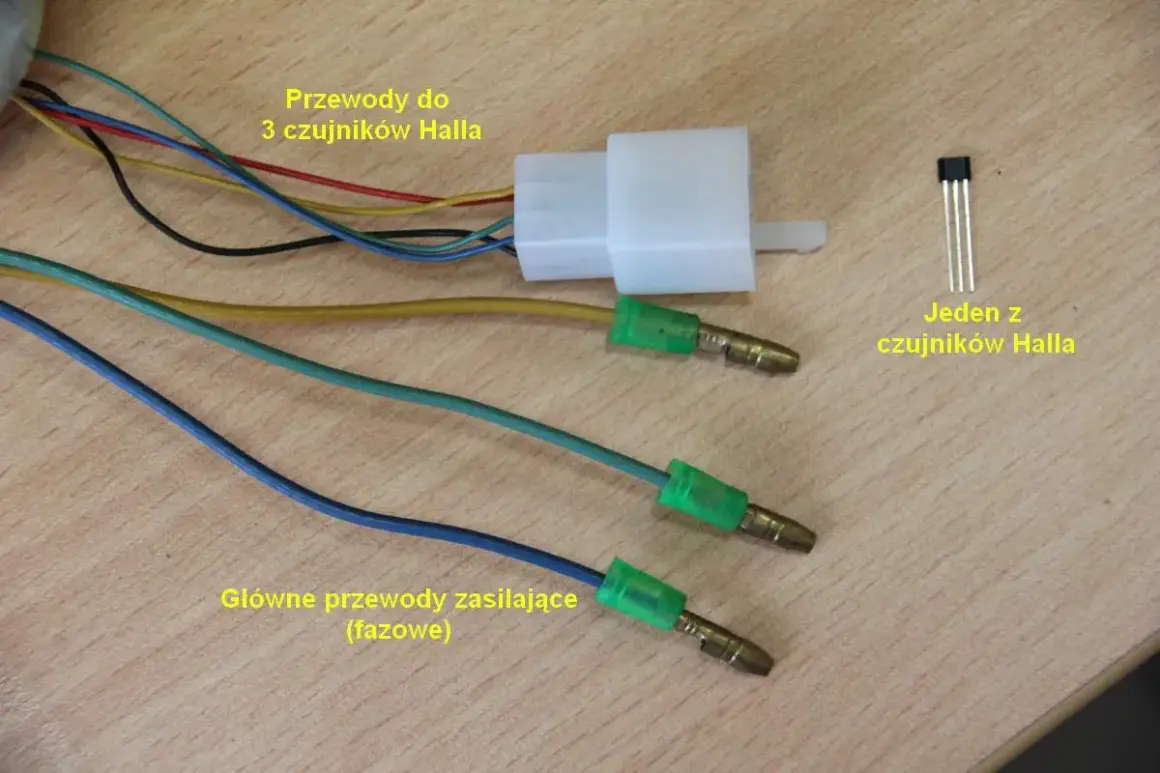

- Silniki BLDC - ustalanie położenia wirnika i płynna komutacja, bez której trudno o stabilną pracę napędu.
- Obudowy, drzwi i pokrywy - sygnalizacja otwarcia bez zużywających się styków, co jest zwykle prostsze niż klasyczny kontaktron.
W instalacjach związanych z energią odnawialną szczególnie cenię go za odporność na środowisko i możliwość pracy bez bezpośredniego kontaktu z elementem ruchomym. Nie jest to magiczny zamiennik wszystkich innych metod pomiaru, ale w wielu aplikacjach upraszcza konstrukcję i zmniejsza ryzyko awarii. Z tego powodu coraz częściej trafia nie tylko do przemysłu, lecz także do domowej automatyki i systemów związanych z fotowoltaiką.
Jak dobrać go do projektu lub instalacji
Ja zwykle sprawdzam kilka rzeczy, zanim wybiorę konkretny model. Z pozoru wyglądają banalnie, ale to właśnie one najczęściej decydują, czy układ będzie działał pewnie po montażu, czy tylko na stole testowym.
- Co ma wykrywać - obecność, położenie, obrót, prąd czy poziom. Od tego zależy, czy potrzebny jest switch, latch, wersja liniowa, czy czujnik prądowy.
- Jaki sygnał ma wyjść - cyfrowy, analogowy, typu open drain, push-pull albo impulsowy. To musi pasować do sterownika, mikrokontrolera lub falownika.
- Jakie pole magnetyczne będzie dostępne - liczy się nie tylko siła magnesu, ale też jego orientacja, odległość i stabilność montażu.
- W jakich warunkach będzie pracować - temperatura, pył, wilgoć, drgania, olej, zakłócenia elektromagnetyczne i długość przewodów.
- Czy potrzebna jest izolacja - w pomiarach prądu w obwodach mocy, np. w falownikach PV, to często kryterium ważniejsze niż sam koszt elementu.
Praktyczna zasada jest prosta: jeśli urządzenie ma tylko zgłaszać stan, wybieram rozwiązanie cyfrowe. Jeśli ma dawać informację o położeniu, celuję w wersję liniową. Jeśli ma pracować przy szybkim ruchu lub w środowisku, gdzie wszystko się brudzi i drży, stawiam na solidny montaż i większy margines czułości zamiast na „idealny” katalogowy punkt pracy. Najwięcej błędów popełnia się właśnie na tym etapie, więc warto spojrzeć na montaż tak samo uważnie jak na sam schemat.
Najczęstsze błędy przy montażu i uruchomieniu
Jeśli układ działa na stole, a po zamknięciu obudowy przestaje działać poprawnie, winny jest zwykle nie sam sensor, tylko detal mechaniczny. Z mojego doświadczenia najczęściej problem pojawia się w trzech miejscach: przy orientacji magnesu, przy odległości i przy otoczeniu metalowym.
- Zła orientacja pola - magnes jest blisko, ale ustawiony w nieodpowiedniej osi i sensor nie dostaje sygnału, którego oczekuje.
- Za duży dystans - pole magnetyczne spada bardzo szybko wraz z odległością, więc kilka milimetrów potrafi zmienić wszystko.
- Za słaby magnes - układ działa losowo albo tylko w bardzo wąskim zakresie ruchu.
- Metal w pobliżu - stalowe elementy potrafią „zabrać” część pola lub zmienić jego kształt.
- Brak histerezy - czyli zbyt mała różnica między punktem zadziałania i powrotu; wtedy wyjście zaczyna drżeć przy granicy przełączania.
- Pomiar bez testu temperaturowego - część układów po nagrzaniu zachowuje się inaczej niż w temperaturze pokojowej.
W diagnostyce zaczynam od podstaw: sprawdzam zasilanie, potem typ wyjścia, a dopiero na końcu sam magnes. Dopiero później mierzę reakcję w całym zakresie ruchu i przy realnej temperaturze pracy. Taki prosty porządek oszczędza najwięcej czasu, bo problem bywa mechaniczny, a nie elektryczny. I właśnie to prowadzi do ostatniego pytania: kiedy ten układ rzeczywiście wygrywa, a kiedy lepiej sięgnąć po inne rozwiązanie?
Kiedy lepiej sięgnąć po inne rozwiązanie
Porównanie z alternatywami pomaga uniknąć rozczarowania. Czujnik oparty na efekcie Halla jest bardzo dobry, ale nie jest uniwersalny. Gdy potrzebuję bardzo dużego zasięgu bez magnesu albo wyjątkowo wysokiej rozdzielczości kąta, czasem wybieram inną technologię.
| Rozwiązanie | Mocna strona | Słaba strona | Kiedy ma sens |
|---|---|---|---|
| Układ Halla | Bezstykowy, odporny, kompaktowy | Wymaga magnesu i dobrej geometrii montażu | Praca w kurzu, wilgoci, wibracjach i przy częstym ruchu |
| Kontaktron | Prosty i tani | Element mechaniczny, mniej odporny na drgania | Proste sygnały obecności w mniej wymagającym środowisku |
| Optyczny | Wysoka rozdzielczość | Wrażliwy na kurz i zabrudzenia | Precyzyjny pomiar w czystym środowisku |
| Indukcyjny | Solidny i bezmagnesowy | Zwykle bardziej złożony i zależny od materiału celu | Wykrywanie metalowych obiektów bez użycia magnesu |
Jeśli zależy mi na niezawodności w trudnym środowisku, często zostaję przy rozwiązaniu magnetycznym. Jeśli priorytetem jest duża dokładność, duży dystans albo brak magnesu, szukam innej technologii. To nie jest wada jednego podejścia, tylko normalny kompromis projektowy, który trzeba świadomie zaakceptować. Właśnie tak najłatwiej uniknąć sytuacji, w której dobry element pracuje w złym miejscu.
Jak wykorzystać go tam, gdzie liczy się niezawodność
W projektach związanych z fotowoltaiką, magazynami energii i automatyką domową taki sensor ma największy sens tam, gdzie potrzebuję powtarzalnego sygnału, małego poboru mocy i braku serwisu mechanicznego. Ja szczególnie cenię go w miejscach, w których każda awaria oznacza wyjazd serwisowy albo niepotrzebny przestój.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: nie wybieraj go wyłącznie po nazwie z katalogu. Sprawdź zakres pola, temperaturę, geometrię montażu i rodzaj wyjścia, a potem przetestuj cały układ po złożeniu, nie tylko na biurku. Wtedy ten niewielki element naprawdę robi dużą różnicę, bo zamienia ruch i pole magnetyczne w sygnał, na którym można polegać.
