Najkrócej: bilans napięć w oczku musi się zamknąć
- Drugie prawo Kirchhoffa opisuje zamkniętą pętlę obwodu: suma wzrostów i spadków napięcia wynosi zero.
- W praktyce oznacza to, że energia dostarczona przez źródło musi zostać zużyta przez odbiorniki i straty.
- Najważniejsze jest konsekwentne przyjęcie kierunku obiegu i znaków w równaniu.
- Prawo działa najlepiej przy analizie oczek, czyli zamkniętych pętli w obwodach szeregowych i mieszanych.
- W instalacjach PV pomaga ocenić, czy napięcie stringu mieści się w zakresie pracy falownika.
Na czym polega bilans napięć w zamkniętej pętli
Najprościej ujmuję to tak: jeśli przejdę po zamkniętym obwodzie i zsumuję wszystkie wzrosty oraz spadki napięcia, wynik musi wyjść równy zero. Zapis formalny brzmi ∑U = 0, a sens fizyczny jest bardzo praktyczny: źródło dostarcza energię, a odbiorniki oraz rezystancje wewnętrzne ją „zużywają”.
W języku obwodów mówi się o oczku, czyli zamkniętej pętli. W takiej pętli napięcie na źródle, opornikach, diodach, przewodach i innych elementach trzeba rozpatrywać wspólnie, bo każdy z nich wpływa na końcowy bilans. Ja traktuję to jak rachunek w sklepie: jeśli po jednej stronie są wpływy, po drugiej muszą znaleźć się wydatki, inaczej nie domknie się całość.
Warto też odróżnić dwa pojęcia. Siła elektromotoryczna to napięcie „wytwarzane” przez źródło, a spadek napięcia to część energii oddawana przez element obwodu. W źródle rzeczywistym napięcie na zaciskach zwykle jest niższe niż idealna wartość SEM, bo część energii ginie na oporze wewnętrznym. To właśnie dlatego obliczenia z tego prawa są tak przydatne w realnych układach, a nie tylko w szkolnych zadaniach.
Jak zapisać równanie oczka bez zgadywania znaków
Najwięcej błędów bierze się nie z samego prawa, ale z chaotycznego zapisu znaków. Ja zawsze zaczynam od jednego, wybranego kierunku obiegu po oczku i trzymam się go do końca obliczeń. To upraszcza sprawę bardziej, niż mogłoby się wydawać.
- Wybierz kierunek obiegu w oczku, na przykład zgodny z ruchem wskazówek zegara.
- Oznacz elementy leżące na tej pętli: źródło, rezystory, odbiorniki, ewentualnie opór wewnętrzny źródła.
- Przypisz znaki konsekwentnie: wzrost napięcia traktuj jako dodatni, spadek jako ujemny, albo odwrotnie, ale zawsze tak samo w całym zadaniu.
- Zapisz równanie i zredukuj je do jednej strony, aż otrzymasz równanie bilansowe.
- Sprawdź wynik: jeśli suma nie daje zera, zwykle problem leży w znaku, a nie w samym prawie.
Przy rezystorach najczęściej korzysta się z zależności U = I · R. Jeśli więc przez dwa oporniki płynie ten sam prąd w połączeniu szeregowym, ich spadki napięcia można zsumować i porównać z napięciem źródła. To właśnie najprostsza forma analizy oczka.
W obwodach z wieloma źródłami napięcia działa ta sama zasada, tylko równanie jest dłuższe. Liczy się nie liczba elementów, lecz konsekwencja w znakach i kierunku obiegu. Kiedy to opanujesz, przejście od schematu do równania staje się mechaniczne, a nie intuicyjnie chaotyczne.
Jak czytać ten sam obwód w praktyce
To prawo nie działa w próżni. W różnych typach połączeń napięcie zachowuje się inaczej, dlatego sam bilans trzeba interpretować przez pryzmat topologii obwodu. Poniżej zestawiam to w najkrótszej możliwej formie.
| Rodzaj układu | Co dzieje się z napięciem | Co z tego wynika praktycznie |
|---|---|---|
| Połączenie szeregowe | Napięcia na elementach sumują się do napięcia źródła | Łatwo policzyć spadki na kolejnych odbiornikach |
| Połączenie równoległe | Napięcie na każdej gałęzi jest takie samo | Prawo stosuje się do osobnych oczek, a nie do sumowania gałęzi |
| Układ mieszany | Trzeba analizować osobne pętle | Jedno równanie zwykle nie wystarcza dla całego obwodu |
| Źródło rzeczywiste | Część napięcia „gubi się” na oporze wewnętrznym | Napięcie na zaciskach jest mniejsze od wartości idealnej |
W praktyce właśnie tutaj wychodzi różnica między teorią a zastosowaniem. Idealne źródło to model, ale realna bateria, zasilacz albo moduł PV zawsze mają swoje ograniczenia. Jeśli o tym zapomnisz, wynik obliczeń może wyglądać poprawnie na papierze, a w rzeczywistym układzie już nie.
Praktyczny przykład obliczeń na prostym obwodzie

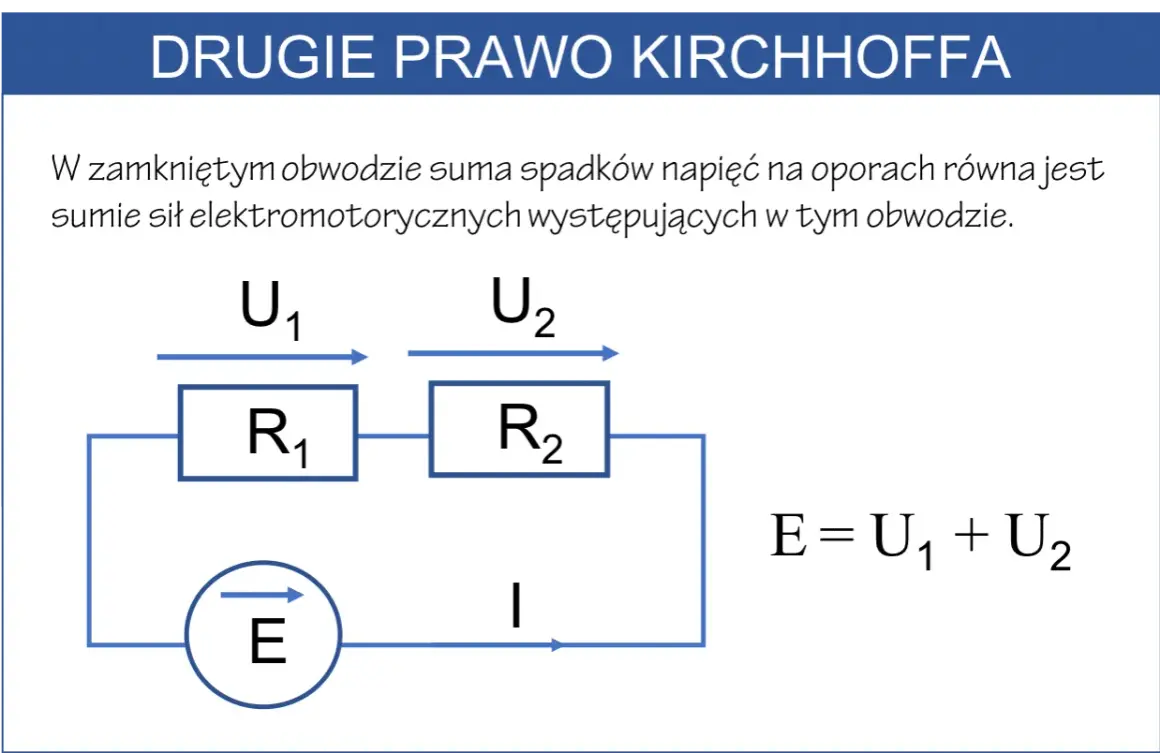

Załóżmy, że mam źródło 12 V i dwa rezystory połączone szeregowo: 2 Ω oraz 4 Ω. Suma oporu wynosi 6 Ω, więc prąd w obwodzie to I = 12 V / 6 Ω = 2 A. Teraz liczę spadki napięć: na pierwszym rezystorze jest U1 = 2 A · 2 Ω = 4 V, a na drugim U2 = 2 A · 4 Ω = 8 V.
Równanie oczka wygląda wtedy tak: 12 V - 4 V - 8 V = 0. Bilans domyka się idealnie, więc obliczenia są spójne. To prosty przykład, ale świetnie pokazuje sens prawa: napięcie nie „ginie”, tylko rozkłada się między elementy obwodu.
Gdybym chciał dodać opór wewnętrzny źródła, równanie byłoby tylko trochę dłuższe. Wtedy część napięcia też spada na samym źródle, a napięcie na odbiorniku jest nieco mniejsze od wartości nominalnej. To szczególnie ważne w układach z bateriami, akumulatorami i dłuższymi przewodami, gdzie straty nie są już pomijalne.
Najczęstsze błędy przy stosowaniu prawa napięć
W tej części zwykle widzę te same potknięcia. Nie są trudne do naprawienia, ale potrafią całkowicie zepsuć wynik, jeśli ktoś pracuje „na oko”.
- Mieszanie znaków w połowie obliczeń. Jeśli raz przyjmiesz wzrost jako dodatni, trzymaj tę konwencję do końca.
- Brak jednego, wybranego kierunku obiegu. Bez tego zapis staje się przypadkowy i łatwo o chaos.
- Mylenie prawa napięć z prawem prądów. To dwa różne bilanse: jeden dotyczy oczka, drugi węzła.
- Pomijanie oporu wewnętrznego źródła, przewodów albo styków, choć w realnym układzie ma to znaczenie.
- Próba opisania całego złożonego obwodu jednym równaniem. W układach mieszanych trzeba zwykle rozpisać kilka oczek osobno.
Jeżeli wynik nie zgadza się z pomiarem, ja zaczynam od znaków i pominiętych elementów, a dopiero później szukam bardziej złożonej przyczyny. Bardzo często to nie fizyka jest „zła”, tylko zapis był niespójny. To dobra wiadomość, bo oznacza, że problem da się szybko naprawić.
Dlaczego ta zasada jest ważna w fotowoltaice i zasilaniu
W instalacjach fotowoltaicznych to prawo ma bardzo praktyczne zastosowanie. Moduły łączone szeregowo sumują napięcia, więc w stringu napięcie rośnie wraz z liczbą paneli, a w połączeniu równoległym zwiększa się przede wszystkim wydajność prądowa. Jeśli mam na dachu 10 modułów po około 40 V każdy, to napięcie stringu może zbliżać się do 400 V, zanim uwzględnię warunki pracy, temperaturę i obciążenie falownika.
Właśnie dlatego projektowanie PV nie kończy się na doborze mocy. Trzeba sprawdzić, czy napięcie w pętli nie wyjdzie poza zakres wejściowy falownika, czy spadki na przewodach nie będą zbyt duże i czy instalacja zachowa stabilną pracę w różnych warunkach pogodowych. Tu bilans napięć nie jest szkolnym ćwiczeniem, tylko narzędziem do uniknięcia realnych problemów eksploatacyjnych.
Ta sama logika działa w zasilaczach, magazynach energii i układach bateryjnych. Każdy dodatkowy odcinek przewodu, każdy styk i każdy element zabezpieczający wnosi własny spadek napięcia. Jeśli go nie uwzględnię, mogę błędnie ocenić, dlaczego urządzenie startuje za słabo, grzeje się bardziej niż powinno albo pracuje poza optymalnym punktem.
Co zapamiętać, gdy liczysz napięcia w realnym układzie
Najbardziej praktyczna zasada jest prosta: zawsze analizuj pełne oczko, a nie pojedynczy element wyrwany z kontekstu. To pozwala zobaczyć, gdzie energia wchodzi do układu, gdzie jest zużywana i jak rozkłada się na źródło, odbiorniki oraz straty. W obwodach idealnych bilans jest czysty, ale w rzeczywistych dochodzą jeszcze przewody, połączenia, opór wewnętrzny i warunki pracy.
Jeśli chcesz szybko sprawdzić, czy obliczenia są sensowne, zadaję sobie trzy pytania: czy wybrałem jeden kierunek obiegu, czy wszystkie znaki są konsekwentne i czy uwzględniłem każdy element leżący w oczku. Gdy te trzy rzeczy się zgadzają, drugie prawo Kirchhoffa staje się bardzo niezawodnym narzędziem, a nie tylko szkolną definicją.
