Dobrze wykonane połączenie decyduje o trwałości naprawy, bezpieczeństwie i niezawodności całego obwodu, zwłaszcza gdy chodzi o drobne prace elektryczne i elektronikę. Ten tekst pokazuje, kiedy lutowanie ma realny sens, jak dobrać sprzęt i jak ocenić, czy połączenie będzie bezpieczne w praktyce.
Najważniejsze rzeczy, które decydują o trwałym połączeniu
- Najpierw czyści się metal i stosuje topnik, bo bez tego spoiwo nie zwilży powierzchni prawidłowo.
- Do elektroniki zwykle wystarcza stacja o mocy 25-60 W, ale grubsze przewody i masywne końcówki wymagają więcej ciepła.
- Stopy bezołowiowe topią się wyżej niż klasyczne spoiwo cynowo-ołowiowe, więc potrzebują wyższej temperatury pracy.
- Dobre połączenie powinno być odciążone mechanicznie, bo sama cyna nie może przenosić całego naprężenia przewodu.
- W instalacjach stałych i fotowoltaicznych trzeba trzymać się złączy przewidzianych przez producenta, a nie zastępować ich przypadkowym łączeniem.
Na czym polega łączenie spoiwem i gdzie naprawdę się sprawdza
W praktyce chodzi o połączenie dwóch metalowych elementów za pomocą stopu o niższej temperaturze topnienia niż łączone materiały. Najpierw nagrzewasz styk, potem spoiwo rozpływa się po czystej powierzchni i po ostygnięciu tworzy trwałe połączenie elektryczne. Kluczowe jest to, że spoiwo ma połączyć metal z metalem, a nie przykleić brud.
Ja traktuję tę technikę jako bardzo dobrą do elektroniki, cienkich przewodów, pól lutowniczych, drobnych napraw czujników i krótkich połączeń sygnałowych. Słabiej sprawdza się tam, gdzie przewód ma się mocno wyginać, przenosić wibracje albo być regularnie rozłączany. W takich miejscach lepiej szukać rozwiązania mechanicznego, bo cyna jest sztywna i nie lubi pracy na zginanie.
W elektryce to ważne rozróżnienie: nie każde połączenie, które da się wykonać, będzie po prostu rozsądne. Z tego powodu od początku patrzę nie tylko na przewodność, ale też na warunki pracy, obciążenie i sposób montażu. To naturalnie prowadzi do pytania, czym właściwie trzeba dysponować, żeby zrobić to porządnie.
Jakie narzędzia i materiały przygotować przed pracą
Dobry efekt zaczyna się od sprzętu. Do drobnej elektroniki i prostych napraw wystarczy stacja z regulacją temperatury, ale przy grubszym przewodzie lub większym konektorze liczy się już nie sama moc, tylko zdolność grotu do szybkiego oddania ciepła. Zbyt słaba lutownica zmusza do długiego grzania, a to zwykle kończy się przegrzaniem izolacji albo matowym, słabym stykiem.
| Co przygotować | Do czego służy | Na co uważać |
|---|---|---|
| Stacja lutownicza lub lutownica z regulacją | Stabilne grzanie i kontrola temperatury | Nie ustawiaj maksymalnej temperatury tylko dlatego, że „szybciej pójdzie” |
| Spoiwo o odpowiedniej średnicy | Wypełnia połączenie i zapewnia kontakt elektryczny | Do drobnych pól lepsze jest cieńsze spoiwo, do przewodów i większych styków nieco grubsze |
| Topnik kalafoniowy lub no-clean | Usuwa tlenki i poprawia rozpływ stopu | Topniki kwasowe zostaw do innych zastosowań, nie do elektroniki |
| Grot typu dłuto lub stożek | Przekazuje ciepło do elementu | Do przewodów i większych końcówek zwykle wygodniejszy jest grot dłutowy |
| Koszulka termokurczliwa | Izoluje i odciąża miejsce łączenia | Zakładaj ją przed nagrzaniem, bo po fakcie jest za późno |
| Pęseta, cążki, plecionka lub odsysacz | Ułatwiają korektę i porządek po pracy | Przydają się szczególnie przy poprawkach i drobnych mostkach |
Warto też przygotować miejsce pracy: dobrą wentylację, stabilny uchwyt do przewodu i oświetlenie, które pozwala widzieć, co dzieje się z końcówką. W elektronice drobiazgi robią różnicę, a jedna sekunda nieuważnego ruchu potrafi popsuć cały efekt. Gdy sprzęt jest gotowy, można przejść do samej techniki krok po kroku.
Jak wykonać połączenie krok po kroku
- Przygotuj metal. Zdejmij izolację na odpowiednią długość, usuń tlenki i zabrudzenia, a w przypadku linek lekko je skręć, żeby nie rozchodziły się podczas grzania.
- Nałóż koszulkę termokurczliwą wcześniej. To banalny błąd początkujących: po wykonaniu połączenia często nie ma już miejsca, żeby ją wsunąć.
- Użyj topnika. Nawet dobre spoiwo pracuje gorzej, jeśli powierzchnia jest utleniona. Topnik obniża napięcie powierzchniowe i pomaga stopowi rozpłynąć się równomiernie.
- Rozgrzej element, nie samą cynę. Grot ma podgrzać przewód, pad lub końcówkę. Jeśli dotykasz tylko spoiwem rozgrzanego grotu, łatwo zrobisz kulkę zamiast trwałego styku.
- Podawaj spoiwo oszczędnie. Ma wypełnić styk, a nie stworzyć dużą grudę. Dobre połączenie jest gładkie, zwarte i bez ostrych nadlewek.
- Nie ruszaj połączenia podczas stygnięcia. To właśnie wtedy rodzą się zimne luty. Po ostygnięciu sprawdź wzrokowo styk i wykonaj delikatny test mechaniczny.
- Zabezpiecz miejsce pracy. Na końcu załóż koszulkę, uporządkuj przewody i odciąż połączenie tak, by zginanie nie odbywało się dokładnie w miejscu spoiwa.
Najczęściej problem nie leży w samym materiale, tylko w kolejności czynności. Jeśli metal był czysty, temperatura odpowiednia, a połączenie nie zostało poruszone w trakcie stygnięcia, rezultat zwykle jest dobry już za pierwszym razem. Kiedy jednak coś wychodzi słabo, winna bywa najczęściej temperatura albo źle dobrany stop, więc właśnie temu poświęcam kolejną część.
Jak dobrać temperaturę, spoiwo i topnik
W praktyce są dwa popularne światy: klasyczne spoiwo cynowo-ołowiowe i nowocześniejsze stopy bezołowiowe. Pierwsze topi się niżej i jest bardziej „wybaczające”, drugie jest dziś częściej spotykane w nowej elektronice, bo unijne przepisy RoHS ograniczają użycie ołowiu w sprzęcie elektrycznym i elektronicznym. To nie znaczy, że bezołowiowe jest złe, ale wymaga większej dyscypliny temperatury i czystszej techniki.
| Rodzaj spoiwa lub sytuacja | Temperatura topnienia | Praktyka robocza | Co to oznacza w warsztacie |
|---|---|---|---|
| Sn63/Pb37 | 183°C | Zwykle niższa temperatura grotu, około 300-350°C przy elektronice | Łatwiejsze rozpływanie i prostsza nauka techniki |
| SAC305 i podobne stopy bezołowiowe | 217-220°C | Zwykle wyższa temperatura grotu, około 350-370°C | Potrzeba lepszego topnika i większej kontroli czasu grzania |
| Grubszy przewód, masywna końcówka, duże pole masy | Zależy od użytego stopu | Czasem chwilowo 370-400°C, ale z większą pojemnością cieplną grotu | Lepszy jest odpowiedni grot niż długie „męczenie” miejsca połączenia |
W elektronice najlepiej sprawdza się topnik kalafoniowy albo wersja no-clean, bo dobrze usuwa tlenki i zwykle nie zostawia agresywnych pozostałości. Tlenki to cienka warstwa utworzona na metalu przez kontakt z powietrzem; jeśli jej nie przebijesz, spoiwo zamiast się rozpłynąć zacznie się zwijać w kulki. Z kolei topniki kwasowe zostawiam do innych prac, bo w obwodach elektronicznych potrafią później narobić więcej szkody niż pożytku.
Najważniejsza zasada brzmi prosto: temperatura ma wystarczyć do szybkiego wykonania połączenia, ale nie może zmuszać do długiego grzania. Zbyt wysoka nastawa nie naprawi słabego kontaktu grotu z elementem. Lepiej użyć właściwego grotu, odrobiny topnika i krótszego, pewniejszego ruchu. To właśnie odróżnia dobre połączenie od takiego, które tylko wygląda na gotowe.
Najczęstsze błędy, które psują połączenie
Gdy widzę nieudany styk, zwykle problem mieści się w jednej z kilku powtarzalnych kategorii. To dobra wiadomość, bo większość z nich da się łatwo wyeliminować już na etapie pracy.
- Brudny albo utleniony metal. Spoiwo nie chce się rozpływać, więc powstaje grudka zamiast ciągłej warstwy kontaktowej.
- Za mało topnika. Metal wydaje się czysty, ale pod mikroskopem widać tlenki i słaby rozpływ.
- Grzanie samej cyny. Wtedy spoiwo opływa grot, ale nie łączy elementów tak, jak powinno.
- Poruszenie podczas stygnięcia. To klasyczny przepis na zimny lut, który bywa trudny do zauważenia bez kontroli pod lupą.
- Przegrzanie izolacji. Zbyt długie grzanie uszkadza koszulkę, osłabia przewód i pogarsza całą naprawę.
- Brak odciążenia mechanicznego. Jeśli przewód ma się ruszać, styk zacznie pracować dokładnie tam, gdzie nie powinien.
Dobry test jest prosty: po ostygnięciu połączenie powinno wyglądać równo, nie mieć ostrych spękań ani matowej, kruchej powierzchni. Po delikatnym pociągnięciu przewód nie może się przesunąć, a izolacja powinna zostać nienaruszona. Jeśli coś budzi wątpliwości, lepiej poprawić styk od razu niż liczyć, że „samo się dotrze”.
Kiedy lepiej wybrać zacisk zamiast miękkiego spoiwa
Tu często przydaje się chłodna ocena, bez przywiązania do jednego nawyku. W instalacjach stałych, w przewodach narażonych na drgania i w wielu połączeniach mocy ja najpierw myślę o zacisku, dopiero potem o spoiwie. Takie podejście zwykle daje bardziej przewidywalny efekt mechaniczny, a przy dobrym doborze końcówki i narzędzia połączenie jest bardzo trwałe.
| Sytuacja | Zwykle lepsze rozwiązanie | Dlaczego |
|---|---|---|
| Drobna elektronika, PCB, sensory | Spoiwo lutownicze | Mała średnica przewodów, krótkie odcinki i precyzyjne pola |
| Przewód pracujący, wibracje, częste ruchy | Zacisk lub złącze mechaniczne | Lepsza odporność na zmęczenie materiału |
| Instalacje stałe i rozdzielnice | Złącza przewidziane przez producenta | Łatwiejsza kontrola jakości i serwisowanie |
| Fotowoltaika i połączenia zewnętrzne | Systemowe konektory i zaciski | Liczy się szczelność, powtarzalność i odporność na warunki środowiskowe |
W praktyce nie walczę z narzędziem, tylko z wymaganiami konkretnego połączenia. Jeżeli złącze ma być serwisowalne, narażone na pracę termiczną albo po prostu działać latami bez doglądania, mechaniczny zacisk bywa rozsądniejszy. Z kolei w elektronice precyzyjnej albo przy drobnych naprawach cyna nadal jest bardzo użyteczna, o ile nie zastępuje zdrowego rozsądku.
Jeśli chcesz mieć prostą zasadę, trzymaj się jednej: tam, gdzie przewód może pracować albo urządzenie będzie wibrować, odciąż styk mechanicznie lub wybierz zacisk. Właśnie to najczęściej odróżnia naprawę tymczasową od rozwiązania, które wytrzyma naprawdę długo.
Co zrobić, żeby połączenie wytrzymało lata pracy
Największą różnicę robią detale, które łatwo pominąć przy pierwszej naprawie. Ja zawsze zakładam, że połączenie nie może żyć w próżni: musi być osłonięte, odciążone i możliwe do późniejszej kontroli. To szczególnie ważne w obwodach zasilających, przy przewodach na zewnątrz i w miejscach narażonych na wilgoć.
- Zakładaj koszulkę termokurczliwą i dobieraj jej średnicę do przewodu, a nie odwrotnie.
- W razie potrzeby używaj wersji z klejem, jeśli miejsce pracy ma kontakt z wilgocią.
- Prowadź przewód tak, aby zginanie odbywało się poza samym stykiem.
- Po lutowaniu usuń resztki topnika, jeśli producent spoiwa tego wymaga.

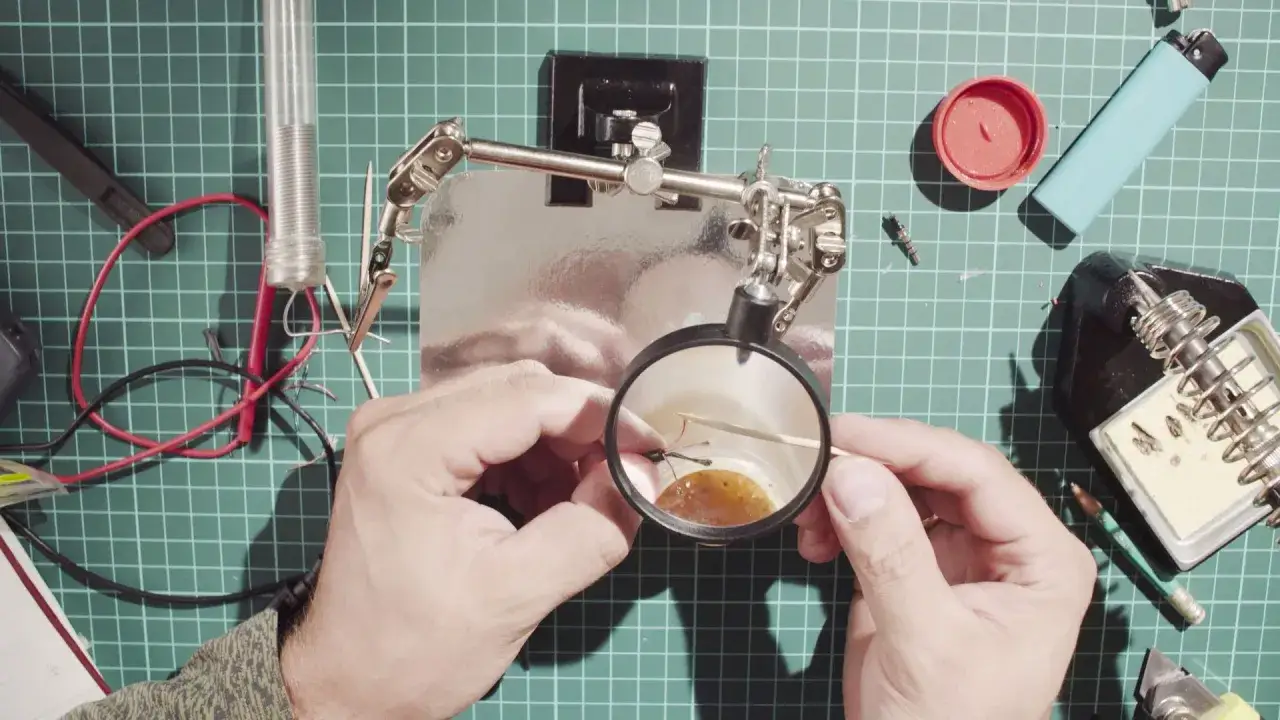

- Oglądaj połączenia pod światło albo lupą, szczególnie przy drobnych padach i cienkich żyłach.
W instalacjach elektrycznych i fotowoltaicznych najbardziej opłaca się myśleć systemowo: połączenie ma nie tylko przewodzić prąd, ale też dać się serwisować, nie grzać się nadmiernie i nie rozjechać mechanicznie po kilku miesiącach pracy. Jeśli te trzy warunki są spełnione, wtedy dopiero można mówić o dobrze wykonanym połączeniu. To właśnie w takich detalach widać różnicę między szybkim zlutowaniem a naprawdę solidną naprawą.
