Indukcja elektromagnetyczna - Jak działa i gdzie ją spotkasz?

Indukcja elektromagnetyczna stoi za działaniem generatorów, transformatorów, ładowarek bezprzewodowych i wielu czujników, więc nie jest szkolnym detalem, tylko jednym z fundamentów elektryki. W prostych słowach chodzi o sytuację, w której zmienne pole magnetyczne wywołuje w obwodzie siłę elektromotoryczną, a przy zamkniętym obwodzie także prąd. Pokażę tu, jak to działa, od czego zależy jego skala i gdzie spotkasz ten mechanizm w energetyce oraz codziennych urządzeniach.

Na czym polega zjawisko i skąd bierze się napięcie

Ja zwykle tłumaczę to tak: jeśli przez obszar obejmowany przez przewodnik zmienia się strumień magnetyczny, w tym przewodniku pojawia się napięcie. To napięcie nazywa się siłą elektromotoryczną i jest skutkiem zmiennego pola, a nie samej obecności magnesu.

Najważniejsza różnica jest prosta: stałe pole może być silne, ale jeśli nic się nie zmienia, efekt zanika. Zmiana może wynikać z ruchu magnesu, ruchu przewodnika, zmiany natężenia pola albo zmiany ustawienia całego układu. W praktyce właśnie dlatego generator, cewka i transformator działają, a zwykły magnes leżący obok drutu już nie robi większego wrażenia.

W fizyce zapisuje się to często w skrócie jako zależność od szybkości zmiany strumienia magnetycznego. Znak minus wiąże się z prawem Lenza: układ „broni się” przed gwałtowną zmianą, więc przy zbliżaniu i oddalaniu magnesu kierunek prądu potrafi się odwracać. To drobiazg, ale bez niego trudno poprawnie rozumieć pracę cewek, transformatorów i generatorów. Skoro mechanizm jest już jasny, warto zobaczyć go krok po kroku.

Jak zmiana pola magnetycznego zamienia się w prąd

Najprościej myśleć o tym jak o łańcuchu przyczyn i skutków. Najpierw zmienia się sytuacja magnetyczna wokół przewodnika, potem pojawia się pole elektryczne, a dopiero potem może popłynąć prąd. Jeśli obwód jest otwarty, zobaczysz tylko napięcie; jeśli jest zamknięty, ładunki mają już drogę do ruchu.

1. Magnes albo cewka zmienia położenie względem przewodnika.
2. Zmienią się linie pola przechodzące przez pętlę, czyli strumień magnetyczny.
3. W przewodniku pojawia się napięcie indukowane.
4. Jeśli obwód jest zamknięty, zaczyna płynąć prąd.
5. Gdy zmiana ustaje, efekt słabnie albo zanika.

Warto zapamiętać jeszcze jedno: kierunek prądu nie jest przypadkowy. Prawo Lenza mówi, że efekt przeciwdziała zmianie, która go wywołała, dlatego przy zbliżaniu i oddalaniu magnesu wskazania potrafią zmieniać znak. Ten prosty schemat wraca potem w bardzo różnych urządzeniach, od wielkich maszyn po małe ładowarki.

Gdzie spotkasz ten efekt na co dzień

W technice to zjawisko pracuje nie tylko w wielkich elektrowniach. Spotkasz je w płycie indukcyjnej, dynamie rowerowym, mikrofonie dynamicznym, czujnikach położenia i w każdym transformatorze, który zmienia poziom napięcia.

Urządzenie	Co się dzieje	Dlaczego to ważne
Generator prądu	Ruch wirnika w polu magnetycznym wywołuje napięcie w uzwojeniu.	Zamienia energię mechaniczną na elektryczną.
Transformator	Zmienne pole z uzwojenia pierwotnego indukuje napięcie w wtórnym.	Pozwala podnosić i obniżać napięcie w sieci.
Płyta indukcyjna	Pole z cewki wywołuje prądy wirowe w dnie naczynia.	Grzanie zachodzi bez klasycznej grzałki.
Ładowarka bezprzewodowa	Małe cewki wymieniają energię na krótkim dystansie.	Liczy się ustawienie, odległość i sprzężenie cewek.
Mikrofon dynamiczny i dynamo rowerowe	Drgania membrany albo ruch obrotowy poruszają cewkę w polu.	Powstaje sygnał elektryczny lub energia do zasilania światła.

W energetyce i fotowoltaice ma to szczególne znaczenie, bo właśnie na tej zasadzie działa przesył i dopasowanie napięcia w sieci. Sam moduł PV pracuje inaczej, ale cała otoczka instalacji nadal opiera się na elementach magnetycznych. Za chwilę rozbiję to na czynniki pierwsze.

Od czego zależy siła indukowanego napięcia

Jeżeli dwa układy wyglądają podobnie, a jeden daje mocny sygnał, a drugi ledwie zauważalny, przyczyny zwykle są bardzo konkretne. Najczęściej decydują: szybkość zmian, liczba zwojów, geometria oraz jakość sprzężenia magnetycznego.

Czynnik	Co wzmacnia efekt	Co go osłabia
Szybkość zmian	Szybszy ruch magnesu, wyższa częstotliwość zmian pola.	Powolne przesuwanie lub prawie stałe pole.
Liczba zwojów	Więcej zwojów w cewce zwykle podnosi napięcie.	Pojedynczy zwój daje słabszy sygnał.
Powierzchnia i orientacja	Większa pętla i lepsze ustawienie względem pola.	Mała powierzchnia lub zły kąt ustawienia.
Rdzeń i materiał	Rdzeń ferromagnetyczny poprawia sprzężenie magnetyczne.	Duża szczelina powietrzna i słabe skupienie pola.

Samo napięcie to jednak nie wszystko. Jeśli obwód ma duży opór, prąd będzie mały mimo wyraźnego napięcia. Z kolei przy zbyt wysokiej częstotliwości rosną straty, nagrzewanie i znaczenie pojemności pasożytniczej, czyli niechcianych efektów wynikających z budowy przewodnika. W praktyce właśnie tutaj oddziela się proste demo od sensownego projektu.

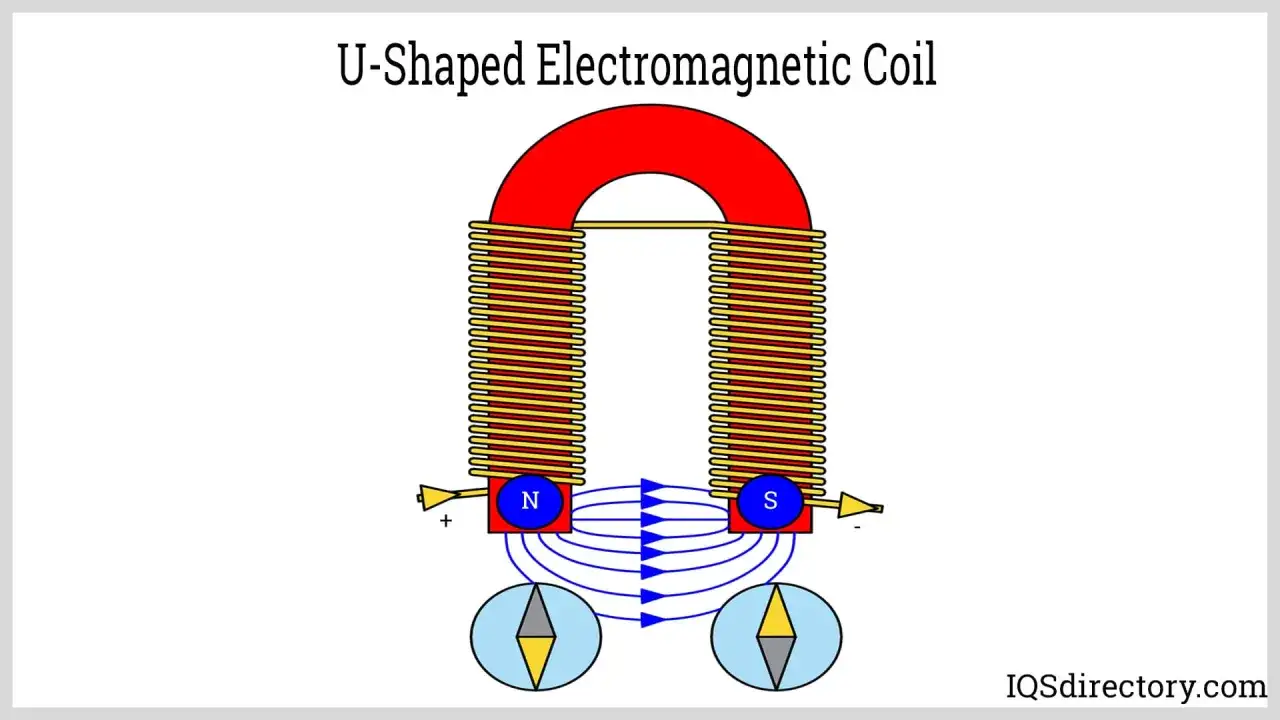

Indukcja, samindukcja i wzajemna indukcja

Tu często pojawia się nieporozumienie, dlatego rozdzielam trzy pojęcia, które brzmią podobnie, ale opisują inne sytuacje. Dla projektanta, elektronika i ucznia to różnica ważniejsza, niż się wydaje.

Pojęcie	Co się zmienia	Przykład	Po co to znać
Indukcja ruchowa	Przewodnik i magnes poruszają się względem siebie.	Generator prądu.	To podstawowy sposób zamiany ruchu na prąd.
Samindukcja	Zmiana prądu we własnej cewce wywołuje napięcie w tej samej cewce.	Dławik w zasilaczu.	Pomaga tłumić nagłe zmiany prądu.
Wzajemna indukcja	Zmiana w jednej cewce indukuje napięcie w drugiej.	Transformator.	Pozwala zmieniać poziom napięcia.

Najbardziej praktyczna konsekwencja jest taka, że transformator wykorzystuje oddziaływanie dwóch uzwojeń, a dławik działa jak element, który opiera się gwałtownym zmianom prądu. Gdy te mechanizmy pomylisz, łatwo źle odczytać schemat albo dobrać niewłaściwy element. To dobry moment, by spojrzeć na zastosowania w energetyce i instalacjach PV.

Co to znaczy dla energetyki i fotowoltaiki

W energetyce zjawisko to ma znaczenie przede wszystkim tam, gdzie trzeba zamienić, przenieść albo dopasować energię elektryczną. W generatorach zamienia ruch mechaniczny na prąd. W transformatorach pozwala podnieść napięcie do przesyłu i obniżyć je do bezpiecznego poziomu w domu. W wielu falownikach i zasilaczach elementy indukcyjne stabilizują pracę układu, filtrują zakłócenia i ograniczają tętnienia.

W fotowoltaice ważne doprecyzowanie brzmi tak: sam moduł PV nie działa na zasadzie indukcji, tylko efektu fotowoltaicznego. Natomiast już po stronie instalacji pojawiają się dławiki, transformatory, filtry i układy mocy, czyli elementy, w których pole magnetyczne ma bardzo konkretne zadanie. Nie każda instalacja wymaga transformatora po stronie falownika, bo wiele nowoczesnych urządzeń jest beztransformatorowych, ale elementy indukcyjne nadal w nich pracują. W praktyce to oznacza, że nawet jeśli źródło energii jest słoneczne, cała reszta systemu wciąż korzysta z klasycznej elektrotechniki. To właśnie ona decyduje o sprawności, kompatybilności z siecią i bezpieczeństwie.

Tu pojawia się jeszcze jedna rzecz, o której łatwo zapomnieć: efekt nie jest darmowy ani idealnie sprawny. Gdy rozumiesz jego ograniczenia, łatwiej odróżnić dobry projekt od rozwiązania, które tylko dobrze wygląda na schemacie.

Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć

Najczęstsze błędy widzę zawsze w tych samych miejscach. Ktoś zakłada, że wystarczy sam magnes, ktoś inny liczy na ten sam efekt przy bardzo wolnym ruchu, a jeszcze ktoś zapomina o stratach, które w realnym układzie potrafią zjeść sporą część energii.

• Mylenie pola z jego zmianą. Silne pole nie wystarczy, jeśli układ jest statyczny.
• Oczekiwanie prądu w otwartym obwodzie. Napięcie może się pojawić, ale bez zamkniętej drogi prąd nie popłynie.
• Ignorowanie strat cieplnych. Opór przewodnika, prądy wirowe i histereza rdzenia zamieniają część energii w ciepło.
• Przekonanie, że więcej zwojów zawsze pomaga. Więcej zwojów zwykle zwiększa napięcie, ale rośnie też opór i masa uzwojenia.
• Pomijanie geometrii układu. Ustawienie cewki, odległość i kąt mają realny wpływ na wynik.

Jeśli projekt ma pracować stabilnie, trzeba uwzględnić też materiał rdzenia i zakres częstotliwości. W praktyce to one często przesądzają, czy urządzenie będzie wydajne, ciche i trwałe, czy tylko działało na papierze. Z tego wynika już prosty wniosek: to zjawisko jest użyteczne wtedy, gdy kontrolujesz nie tylko źródło pola, ale też sposób, w jaki układ na nie odpowiada.

Co warto zapamiętać, gdy patrzysz na to zjawisko w praktyce

Jeśli miałbym zostawić jedną myśl, byłaby bardzo prosta: liczy się nie sam magnes, ale zmiana, którą wprowadza do obwodu. To właśnie tempo zmian strumienia magnetycznego decyduje o napięciu, a potem o tym, czy układ nada się do zasilania, pomiaru, grzania albo przesyłu energii.

Dlatego w elektryce ten mechanizm jest tak ważny. W generatorach daje prąd, w transformatorach steruje poziomem napięcia, w elektronice mocy pomaga filtrować zakłócenia, a w urządzeniach codziennych pozwala działać bez styków, kabli i tradycyjnej grzałki. Gdy rozumiesz tę zasadę, łatwiej ocenić, gdzie energia jest dobrze wykorzystana, a gdzie ucieka na straty.
