W praktyce katoda to elektroda, na której zachodzi redukcja albo z której wypływa prąd umowny, ale jej znak nie jest stały i zależy od tego, czy mówimy o ogniwie galwanicznym, akumulatorze podczas rozładowania, diodzie czy elektrolizerze. To właśnie ten detal najczęściej powoduje nieporozumienia w schematach, opisach baterii i przy czytaniu kart katalogowych. Poniżej wyjaśniam to prosto, ale bez uproszczeń, bo w elektrotechnice pół prawdy zwykle bardziej przeszkadza niż pomaga.
Najkrótsza wersja potrzebnych informacji
- W elektrochemii chodzi o elektrodę, na której zachodzi redukcja.
- W ogniwie oddającym energię ta elektroda zwykle ma znak dodatni, a w układzie wymuszanym z zewnątrz znak ujemny.
- W diodach pasek na obudowie najczęściej wskazuje stronę katodową, ale przy nietypowych obudowach trzeba sprawdzić dokumentację.
- W bateriach i magazynach energii najważniejsze jest rozróżnienie między ruchem elektronów, ruchem jonów i kierunkiem prądu umownego.
- W energetyce i fotowoltaice to pojęcie pomaga czytać schematy magazynów energii, układów ładowania i instalacji do produkcji wodoru.
Czym jest katoda i dlaczego nie zawsze ma ten sam znak
Jak opisuje Encyklopedia PWN, w elektrochemii chodzi o elektrodę, na której zachodzi redukcja. Mówiąc prościej: to miejsce, do którego dopływają elektrony i gdzie cząstki je przyjmują. Ja wolę zaczynać od tej definicji, bo dopiero potem ma sens pytanie o plus i minus.

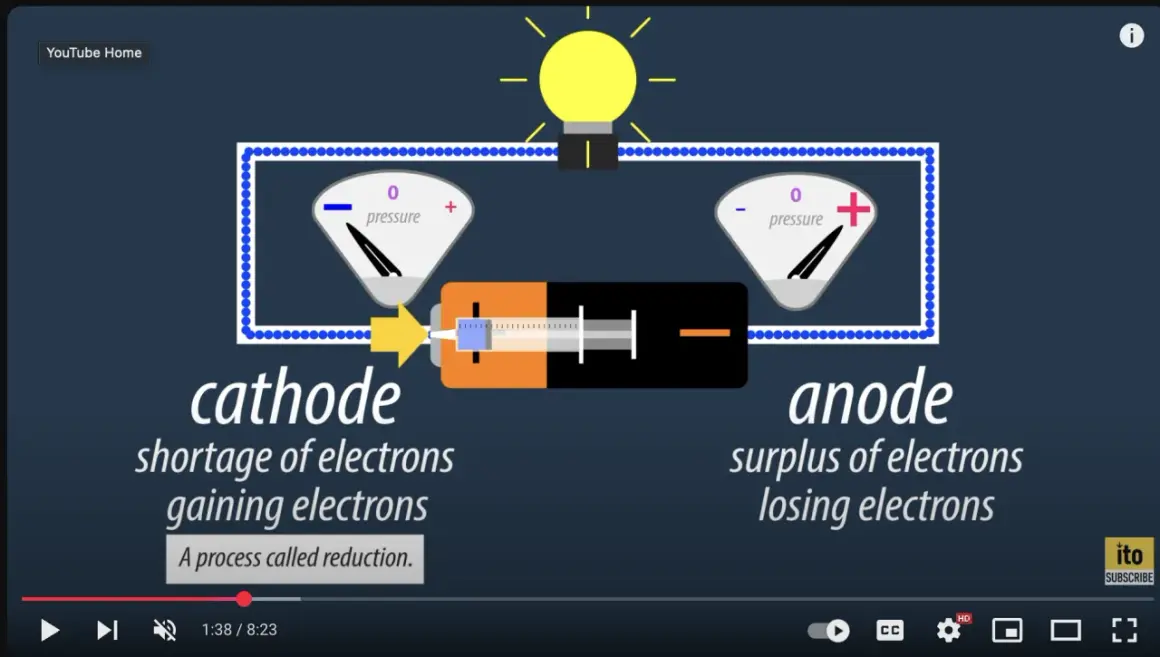

Tu jest najważniejszy haczyk: znak elektryczny zależy od rodzaju układu. W ogniwie galwanicznym podczas oddawania energii ta elektroda jest dodatnia, a w układzie elektrolitycznym, czyli wymuszanym z zewnątrz, staje się ujemna. Zmienia się biegun, ale nie zmienia się sens chemiczny: nadal chodzi o redukcję.
Jeśli pamiętasz tylko jedną rzecz z tej części, niech będzie ona taka: najpierw patrz na proces chemiczny, a dopiero potem na znak na zacisku. To porządkuje cały temat i od razu ułatwia przejście do praktyki.
Jak działa w ogniwie, baterii i elektrolizerze
Materiały AGH dobrze pokazują, że w elektrolizie kationy kierują się do elektrody zasilanej elektronami zewnętrznego źródła. W praktyce to właśnie tam zachodzi redukcja. W energetyce ma to znaczenie dużo większe, niż się wydaje, bo ten sam schemat logiczny wraca w akumulatorach, prostownikach i układach do produkcji wodoru.
| Układ | Znak tej elektrody | Co dzieje się na powierzchni | Co to znaczy praktycznie |
|---|---|---|---|
| Ogniwo galwaniczne podczas rozładowania | dodatni | zachodzi redukcja i elektrony są przyjmowane | energia wypływa z baterii do obwodu |
| Akumulator podczas ładowania | ujemny | zewnętrzne źródło wymusza dopływ elektronów | proces idzie w przeciwną stronę niż przy oddawaniu energii |
| Elektrolizer | ujemny | kationy redukują się, a przykładem produktu może być wodór | urządzenie zużywa energię elektryczną, aby wymusić reakcję |
W popularnych ogniwach litowo-jonowych sytuację najlepiej rozumieć przez proces, nie przez kolor przewodu. Podczas rozładowania energia chemiczna zamienia się w elektryczną, a podczas ładowania proces idzie w drugą stronę. W typowych pakietach 3,6-3,7 V nominalnie i około 4,2 V przy pełnym naładowaniu logika pozostaje ta sama: liczy się to, gdzie zachodzi redukcja, a nie sama etykieta na obudowie.
Żeby nie zgubić sensu, ja zawsze zadaję sobie jedno pytanie: czy układ sam produkuje prąd, czy prąd jest do niego dostarczany z zewnątrz? Odpowiedź zwykle od razu porządkuje znak elektrod i kierunek reakcji. To dobre przygotowanie do elektroniki, gdzie oznaczenia bywają jeszcze bardziej praktyczne.
Jak rozpoznać ją w diodzie i innych elementach elektronicznych
W elektronice najłatwiej uczyć się na diodzie prostowniczej i LED. Na obudowie klasycznej diody pasek zwykle oznacza stronę katodową, a w diodach SMD bywa to kreska, ścięcie albo inny znak zależny od obudowy. Jeśli mam wątpliwość, nie zgaduję — sprawdzam datasheet, bo przy małych elementach różnice są realne, a nie kosmetyczne.
- W klasycznej diodzie prostowniczej pasek wskazuje stronę katodową.
- W LED-ach dłuższa nóżka zwykle pomaga zidentyfikować anodę, ale bezpieczniej patrzeć na znak na obudowie i dokumentację.
- W złożonych modułach z diodami Schottky’ego albo mostkami prostowniczymi kierunek przewodzenia trzeba czytać ze schematu, nie z pamięci.
- W lampach elektronowych rola tej elektrody była jeszcze bardziej dosłowna, bo to z niej emitowano elektrony.
Ten sam nawyk pracy z oznaczeniami przydaje się później przy falownikach, sterownikach ładowania i układach zabezpieczeń, więc warto go wyrobić od razu. Najczęstsze błędy wynikają jednak nie z braku wiedzy o symbolach, tylko z mieszania kilku porządków naraz.
Najczęstsze pomyłki, które robią bałagan w schematach
Najwięcej błędów widzę wtedy, gdy ktoś miesza definicję chemiczną z opisem biegunów zewnętrznych. To są podobne, ale nie identyczne poziomy opisu.
- Mylenie redukcji z biegunem dodatnim. W jednym układzie to się pokrywa, w innym już nie. Zawsze najpierw sprawdzam, czy układ sam produkuje energię, czy jest zasilany z zewnątrz.
- Patrzenie tylko na przepływ elektronów. Elektrony płyną przeciwnie do prądu umownego, więc opis „prąd wypływa z urządzenia” i „elektrony wpływają do elektrody” odnoszą się do różnych konwencji zapisu.
- Ufanie samemu oznaczeniu mechanicznemu. Pasek, kropka czy ścięcie pomagają, ale w niestandardowych obudowach karta katalogowa jest ważniejsza niż pamięć wzrokowa.
- Zakładanie, że ładowanie i rozładowanie są symetryczne bez ograniczeń. W akumulatorach chemia jest odwracalna tylko do pewnego stopnia, a zbyt głębokie rozładowanie albo przeładowanie skraca życie ogniwa.
Jeżeli tych czterech pułapek pilnujesz, czytanie schematów robi się znacznie prostsze, a w instalacjach energetycznych od razu mniej rzeczy wygląda „na oko”. I właśnie dlatego to pojęcie ma znaczenie nie tylko w laboratorium, ale też w energetyce i fotowoltaice.
Dlaczego to pojęcie ma znaczenie w energetyce i fotowoltaice
W systemach PV i w magazynach energii nie chodzi o akademicką ciekawostkę. Gdy porównuję akumulatory, sterowniki ładowania albo układy z elektrolizerem, patrzę na to, po której stronie zachodzi redukcja, jak płyną jony i czy układ pracuje na energii dostarczonej z paneli, sieci czy z własnego magazynu.
- Magazyny energii. Przy doborze baterii liczy się nie tylko pojemność w kWh, ale też sposób ładowania, liczba cykli i to, jak producent opisuje elektrody w dokumentacji.
- Fotowoltaika z magazynem. Inwerter i BMS, czyli system zarządzania baterią, pilnują temperatury, napięcia i prądu, żeby nie przeciążyć ogniw. Tu zrozumienie roli elektrody redukcyjnej pomaga czytać parametry bez zgadywania.
- Elektroliza wodorowa. Jeśli energia z OZE ma produkować wodór, to właśnie po stronie redukcyjnej powstaje wodór. To ważne przy analizie sprawności i strat.
- Korozja i zabezpieczenia. W ochronie metali, zwłaszcza w wilgotnym środowisku i instalacjach zewnętrznych, rozumienie reakcji elektrodowych pomaga ocenić ryzyko degradacji.
W praktyce im bliżej energetyki i magazynowania, tym mniej sensu ma patrzenie wyłącznie na sam symbol plus i minus, a więcej na to, co robi układ chemicznie. To dobry moment, żeby zebrać wszystko w jedną prostą regułę.
Jedna reguła, która porządkuje cały temat
Ja zapamiętuję to tak: najpierw pytam, czy patrzę na układ oddający energię, czy na układ wymuszany z zewnątrz. Potem sprawdzam, gdzie zachodzi redukcja, a dopiero na końcu dopasowuję znak elektryczny. Taka kolejność usuwa większość nieporozumień przy bateriach, diodach i elektrolizie.
Jeśli masz przed sobą schemat z magazynem energii, prostownikiem albo układem do produkcji wodoru, ta jedna zasada zwykle wystarcza, żeby szybko odczytać sens połączeń i nie pomylić kierunku przepływu elektronów z kierunkiem prądu umownego.
