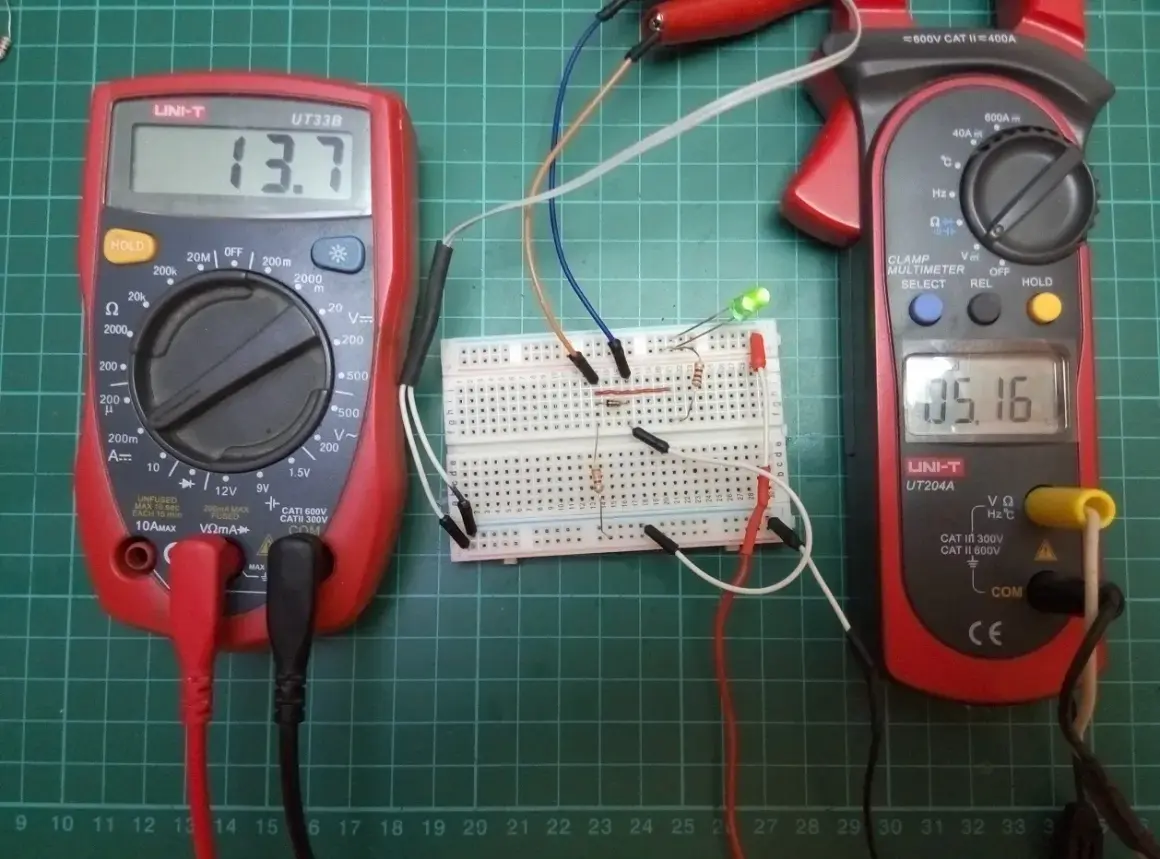

Stabilizacja napięcia w prostych układach nie zawsze wymaga rozbudowanego regulatora. W wielu aplikacjach wystarcza dobrze dobrana dioda zenera, czyli element, który w kierunku zaporowym potrafi utrzymać względnie stałe napięcie i chronić wrażliwe obwody przed przepięciem. W tym tekście pokazuję, jak naprawdę działa, kiedy ma sens, a kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze rzeczy o działaniu i doborze stabilitronu
- W kierunku przewodzenia zachowuje się jak zwykła dioda krzemowa, a użyteczny efekt pojawia się dopiero w kierunku zaporowym.
- Napięcie katalogowe jest wartością odniesienia przy konkretnym prądzie, a nie idealnie stałą granicą.
- Do pracy potrzebny jest rezystor szeregowy, który ogranicza prąd i chroni element przed przeciążeniem.
- W praktyce liczą się też moc strat, temperatura, prąd upływu i rezystancja dynamiczna.
- Najlepiej sprawdza się w prostych stabilizatorach, ogranicznikach przepięć i obwodach pomocniczych, także w elektronice związanej z energią i fotowoltaiką.
Jak pracuje w kierunku zaporowym
W kierunku przewodzenia ten element zachowuje się podobnie do zwykłej diody krzemowej, więc po przekroczeniu pewnego napięcia zaczyna przewodzić prąd. Cała jego użyteczność pojawia się jednak dopiero w kierunku zaporowym: poniżej napięcia przebicia płynie tylko niewielki prąd upływu, a po przekroczeniu tego progu element zaczyna utrzymywać napięcie blisko swojej wartości nominalnej.
To ważne rozróżnienie, bo taki stabilizator nie działa jak idealne źródło 5,1 V czy 12 V. Napięcie zależy od prądu pracy, temperatury i konstrukcji złącza, a w strefie przebicia pojawia się rezystancja dynamiczna, czyli niewielka, ale realna zmiana napięcia wraz ze zmianą prądu. Im lepszy element i lepiej dobrany punkt pracy, tym stabilniejsze zachowanie układu.
W praktyce oznacza to dwie rzeczy: można na nim zbudować prosty ogranicznik albo odniesienie napięcia, ale nie warto oczekiwać laboratoryjnej precyzji bez dodatkowej stabilizacji. Z tego właśnie wynika sens jego doboru, a nie tylko sama wartość napięcia z katalogu.
Skoro działanie zależy od punktu pracy, trzeba wiedzieć, na jakie parametry patrzeć przed wyborem konkretnego modelu.
Jakie parametry naprawdę mają znaczenie
Przy wyborze nie patrzę wyłącznie na napięcie znamionowe. W praktyce o zachowaniu układu decyduje kilka parametrów, które razem mówią więcej niż sam symbol na obudowie.
| Parametr | Co oznacza | Na co wpływa w praktyce |
|---|---|---|
| VZ | Napięcie stabilizacji podawane dla określonego prądu testowego | Określa poziom, do którego element ogranicza napięcie |
| IZ | Prąd pracy lub prąd testowy, przy którym producent podaje VZ | Za mały prąd pogarsza stabilizację, zbyt duży zwiększa grzanie |
| Pmax | Maksymalna moc strat dla danej obudowy i warunków cieplnych | Chroni element przed przegrzaniem; w małych obudowach to zwykle setki mW, ale zależy od serii |
| rZ / ZZ | Rezystancja dynamiczna w obszarze przebicia | Im mniejsza, tym mniejsze wahania napięcia przy zmianie prądu |
| IR | Prąd upływu w kierunku zaporowym przed przebiciem | Istotny w układach o małym poborze mocy i w liniach czujnikowych |
| SZ | Współczynnik temperaturowy napięcia | Pokazuje, jak bardzo napięcie zmienia się wraz z temperaturą |
| CD | Pojemność złącza | Ważna w szybkich sygnałach, ochronie wejść i liniach danych |
Najbardziej zdradliwy błąd polega na tym, że ktoś wybiera wyłącznie VZ, a potem dziwi się, że układ pływa z temperaturą albo zaczyna grzać się bardziej, niż powinien. W materiałach katalogowych często widać też, że małe elementy potrafią mieć bardzo różną moc strat w zależności od obudowy, więc ten sam poziom napięcia nie oznacza tej samej wytrzymałości.
Z tych parametrów wynika kolejny krok: trzeba dobrać rezystor szeregowy i punkt pracy tak, żeby układ był bezpieczny w najgorszym przypadku.
Jak dobrać rezystor szeregowy i prąd pracy
W układzie z takim elementem rezystor nie jest dodatkiem, tylko obowiązkową częścią projektu. To on ogranicza prąd, a bez niego stabilitron bardzo szybko wchodzi w przeciążenie.
Najprostszy wzór, od którego zaczynam, wygląda tak:
R ≈ (Vin,max - VZ) / (Iload,max + IZ,min)
W praktyce robię to w czterech krokach:
- Ustalam napięcie wejściowe w najgorszym przypadku, czyli przy najwyższym Vin.
- Sprawdzam minimalny prąd, przy którym dany element jeszcze stabilizuje napięcie sensownie, a nie „na siłę”.
- Wyliczam rezystor tak, by przy maksymalnym obciążeniu i maksymalnym napięciu wejściowym nic nie wyszło poza bezpieczny zakres.
- Liczą moc na diodzie i rezystorze, a potem zostawiam zapas, zamiast projektować na styk.
Przykład jest prosty: jeśli mam wejście 15 V, napięcie stabilizacji 5,1 V, obciążenie do 10 mA i chcę utrzymać minimum 5 mA w stabilitronie, to rezystor wychodzi około 660 Ω. W praktyce wybrałbym najbliższą wartość z szeregu, czyli 680 Ω. Przy takim doborze łatwo też policzyć moc: przy braku obciążenia prąd wzrasta do około 14,6 mA, a sama dioda rozprasza mniej więcej 74 mW. To jeszcze nie jest dużo, ale już pokazuje, że moc i temperatura mają realne znaczenie.
Warto przy tym pamiętać, że przy wyższej temperaturze dopuszczalna moc często spada, więc ten sam układ w chłodnym laboratorium i w zamkniętej obudowie pracującej latem może zachowywać się zupełnie inaczej. To właśnie prowadzi do pytania, gdzie taki element naprawdę ma sens w praktyce.
Gdzie sprawdza się najlepiej w praktyce
Najwięcej sensu widzę tam, gdzie potrzebujesz prostego, taniego i przewidywalnego ogranicznika albo napięcia odniesienia, ale nie walczysz o najwyższą sprawność. W elektronice związanej z energią i fotowoltaiką to najczęściej obwody pomocnicze, a nie tor mocy paneli czy ładowania akumulatora.
| Zastosowanie | Po co się go używa | Kiedy lepiej wybrać inne rozwiązanie |
|---|---|---|
| Prosty stabilizator równoległy | Do zasilania małych obciążeń i odniesienia napięcia | Gdy zależy ci na wysokiej sprawności albo większym prądzie |
| Ochrona wejść układów pomiarowych | Do obcinania krótkich przepięć i ograniczania napięcia na ADC lub komparatorze | Gdy impulsów jest dużo i lepszy będzie pełny układ ochronny |
| Ochrona bramki MOSFET | Do ograniczenia napięcia bramka-source, zwłaszcza w prostych driverach | Gdy bramka pracuje szybko, z dużą energią przełączania lub w układzie wysokiej klasy |
| Obwody pomocnicze w falownikach i sterownikach PV | Do lokalnych zabezpieczeń, referencji i prostych clampów | Gdy element miałby przenosić moc główną lub pracować jako główny regulator |
| Układy referencyjne w automatyce | Do prostych punktów odniesienia dla tranzystorów i wzmacniaczy | Gdy wymagana jest wysoka dokładność w szerokim zakresie temperatur |
W takich miejscach ten element jest po prostu praktyczny. Nie zastępuje nowoczesnego stabilizatora liniowego ani przetwornicy, ale potrafi rozwiązać bardzo konkretny problem małym kosztem i bez komplikowania projektu. Skoro już wiemy, gdzie działa najlepiej, czas wskazać błędy, które najczęściej psują cały efekt.
Jakie błędy najczęściej psują cały układ
- Brak rezystora szeregowego - to najprostsza droga do przegrzania i uszkodzenia elementu.
- Traktowanie VZ jak absolutu - napięcie katalogowe obowiązuje przy określonym prądzie, a nie w każdym punkcie pracy.
- Ignorowanie temperatury - współczynnik temperaturowy potrafi zmienić zachowanie układu bardziej, niż się wydaje na papierze.
- Zbyt mały zapas mocy - mała obudowa może wyglądać niewinnie, ale termicznie szybko dochodzi do granicy.
- Praca przy zbyt małym prądzie - przy bardzo małych wartościach element może wyjść z przebicia, zwiększyć szum i przestać stabilizować tak, jak trzeba.
- Użycie w roli głównego regulatora zasilania - to ma sens tylko w małych, pomocniczych obwodach; do zasilania większych odbiorników są lepsze rozwiązania.
Najczęściej właśnie tu widać różnicę między „działa na stole” a „działa w urządzeniu przez lata”. Ja zawsze patrzę na ten element jak na narzędzie pomocnicze: świetne, jeśli rozumiesz jego ograniczenia, ale dość bezlitosne, jeśli projektujesz bez zapasu. Z tego wynika ostatnia, praktyczna wskazówka.
Gdzie ten element naprawdę wygrywa, a gdzie lepiej go nie używać
Najlepiej sprawdza się w prostych układach, w których potrzebujesz ograniczenia napięcia, punktu odniesienia albo lokalnej ochrony wejścia. Jeśli obciążenie jest małe, a projekt ma być tani i prosty, to ten element nadal ma bardzo dużo sensu.
Nie używałbym go natomiast tam, gdzie priorytetem jest sprawność, niskie straty cieplne, wysoka precyzja lub praca przy dużej mocy. W takich przypadkach lepiej sięgnąć po stabilizator liniowy, przetwornicę DC/DC albo dedykowany układ ochronny. Najmądrzejszy wybór nie polega na tym, by użyć bardziej „elektronicznego” rozwiązania, tylko właściwego dla skali problemu.
Jeśli mam zamknąć temat jednym zdaniem, to powiedziałbym tak: to prosty, tani i bardzo użyteczny element do stabilizacji i ochrony, ale tylko wtedy, gdy dobierzesz go świadomie, z uwzględnieniem prądu, mocy, temperatury i obudowy. Wtedy naprawdę robi swoją robotę.
