Opór elektryczny decyduje o tym, jak zachowuje się prąd w przewodniku, ile energii zamienia się w ciepło i czy układ pracuje stabilnie. W materiałach technicznych spotkasz zapis ohm, ale po polsku częściej mówi się po prostu om; to ta sama jednostka, ważna zarówno w prostych obwodach, jak i przy ocenie kabli, złącz czy elementów instalacji fotowoltaicznej. W tym artykule wyjaśniam, jak ją czytać, przeliczać, mierzyć i gdzie najczęściej w praktyce robi różnicę.
Najważniejsze informacje w skrócie
- Om to jednostka oporu elektrycznego w układzie SI, a jej symbolem jest Ω.
- 1 om oznacza taki opór, przy którym napięcie 1 V wywołuje prąd 1 A.
- Im większy opór, tym mniejszy prąd przy tym samym napięciu, ale w przewodach i złączach rosną straty oraz nagrzewanie.
- Pomiar oporu wykonuje się multimetrem przy odłączonym zasilaniu, a w wielu przypadkach także po rozładowaniu elementów magazynujących energię.
- W instalacjach PV i domowych najważniejsze są niskie opory przewodów oraz styków, a bardzo wysoki opór izolacji.
Czym jest om i kiedy ma znaczenie
Najprościej mówiąc, om opisuje opór elektryczny, czyli to, jak mocno dany element utrudnia przepływ prądu. To pojęcie dotyczy nie tylko rezystorów na płytkach elektronicznych, ale też przewodów, złącz, uzwojeń silników, grzałek, bezpieczników i izolacji kabli. Jeśli coś ma za wysoki opór tam, gdzie prąd ma płynąć swobodnie, pojawiają się spadki napięcia, straty energii i ciepło. Jeśli opór jest niski tam, gdzie powinien być wysoki, rośnie ryzyko upływności albo zwarcia.
W praktyce warto odróżnić trzy pojęcia, które często są mylone: opór konkretnego elementu, rezystywność materiału oraz impedancję w obwodach prądu przemiennego. Na co dzień w elektronice i elektryce najczęściej interesuje nas właśnie opór, bo to on mówi, czy przewód, styk albo komponent zachowa się tak, jak zakłada projekt. To dobre wyjście do zrozumienia, skąd biorą się zależności między napięciem, prądem i mocą.
Jak opór łączy się z napięciem, prądem i mocą
W obwodach elektrycznych opór najczytelniej opisuje zależność U = I × R, gdzie U to napięcie, I to natężenie prądu, a R to opór. Z tego wynika bardzo praktyczna zasada: przy stałym napięciu większy opór oznacza mniejszy prąd. To dlatego cienki, długi przewód albo luźny styk potrafią wyraźnie pogorszyć pracę instalacji, nawet jeśli sam obwód wydaje się poprawnie zasilany.Warto też pamiętać o mocy strat. Dla oporu liczymy ją wzorem P = I² × R, a więc nawet niewielki dodatkowy opór przy dużym prądzie może zamienić się w zauważalne grzanie. To nie jest teoria dla teorii. Przy prądzie 10 A dodatkowy opór 0,5 Ω oznacza już 50 W ciepła w jednym punkcie. W domowej instalacji albo w szafce PV taki wynik od razu powinien wzbudzić czujność.
- Większy opór przy tym samym napięciu zwykle zmniejsza prąd.
- Większy prąd przy tym samym oporze zwiększa wydzielanie ciepła.
- Mały opór w kablu jest pożądany, bo ogranicza straty i spadek napięcia.
- Duży opór izolacji jest pożądany, bo chroni przed upływem prądu.
To właśnie te różnice sprawiają, że sama liczba w omach nigdy nie mówi wszystkiego bez kontekstu zastosowania. Następny krok to umiejętność czytania przedrostków, bo w praktyce rzadko pracuje się tylko z jednym zakresem wartości.
Jak odczytywać wartości i przeliczać przedrostki
W dokumentacji technicznej opór spotkasz nie tylko jako pojedyncze omy, ale też w kiloomach, megaomach czy miliomach. To ważne, bo skala zmienia znaczenie wyniku. Rezystor 10 Ω zachowuje się zupełnie inaczej niż element 10 MΩ, a od tego zależy zarówno pomiar, jak i interpretacja działania układu.
| Jednostka | Symbol | Wartość | Typowe zastosowanie |
|---|---|---|---|
| miliom | mΩ | 0,001 Ω | bardzo małe opory połączeń, uzwojeń, boczników pomiarowych |
| om | Ω | 1 Ω | rezystory, przewody, pojedyncze elementy obwodu |
| kiloom | kΩ | 1000 Ω | układy elektroniczne, czujniki, dzielniki napięcia |
| megaom | MΩ | 1 000 000 Ω | izolacja, wejścia pomiarowe, testy upływności |
| gigaom | GΩ | 1 000 000 000 Ω | bardzo wysoka izolacja, specjalistyczne pomiary |
Jeśli korzystasz z multimetru z autozakresem, urządzenie często samo przeskakuje między zakresami, ale warto rozumieć, co pokazuje. Dla mnie praktyczny test jest prosty: mΩ zwykle oznacza „bardzo mały opór, ważny dla jakości połączenia”, kΩ to już świat elektroniki sygnałowej, a MΩ i wyżej często dotyczą izolacji. To prowadzi prosto do pytania, od czego sam opór właściwie zależy.
Od czego zależy opór przewodnika
Opór nie jest przypadkową liczbą. Zależy od długości przewodnika, jego przekroju, materiału oraz temperatury. W ujęciu fizycznym opisuje to zależność R = ρ × L / A, gdzie ρ to rezystywność materiału, L to długość, a A to pole przekroju. Innymi słowy: dłuższy przewód ma większy opór, grubszy przewód mniejszy, a materiał o gorszym przewodnictwie zwiększa opór całego odcinka.
- Dłuższy przewód zwiększa opór, bo elektrony mają dłuższą drogę do pokonania.
- Większy przekrój zmniejsza opór, bo prąd ma więcej „miejsca” do przepływu.
- Lepszy materiał, na przykład miedź zamiast stali, zwykle oznacza niższy opór.
- Wyższa temperatura w metalach zazwyczaj zwiększa opór, więc rozgrzany przewód pracuje gorzej niż chłodny.
To ostatnie ma duże znaczenie w praktyce energetycznej. Przewód ułożony w nasłonecznionym miejscu, obciążony dużym prądem, może mieć nieco wyższy opór niż w warunkach laboratoryjnych. Przy pojedynczym obwodzie różnica bywa niewielka, ale w długich liniach i instalacjach z dużym obciążeniem przestaje być pomijalna. Dlatego do sprawdzenia stanu układu nie wystarczy teoria. Trzeba też umieć wykonać sensowny pomiar.

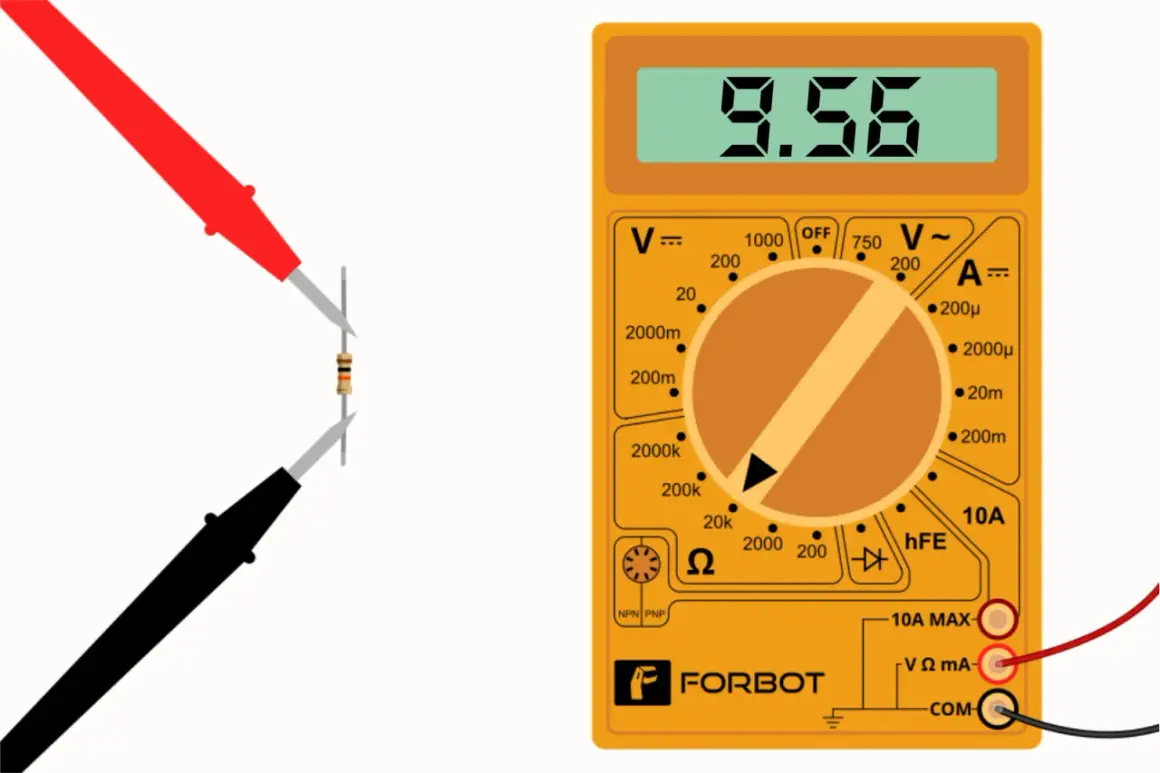

Jak mierzyć opór w praktyce multimetrem
Pomiar oporu jest prosty tylko z pozoru. Najczęstszy błąd to mierzenie elementu wciąż podłączonego do zasilania albo do reszty układu, przez co wynik staje się przypadkowy. Gdy pracuję z instalacją, zawsze zaczynam od odłączenia źródła napięcia i upewnienia się, że układ jest bezpieczny do testu. W przypadku kondensatorów albo elementów z magazynowaną energią dochodzi jeszcze rozładowanie, bo sam brak wtyczki nie oznacza braku zagrożenia.
- Wyłącz zasilanie i odłącz badany element od obwodu, jeśli to możliwe.
- Ustaw multimetr na pomiar oporu lub test ciągłości.
- Przyłóż sondy stabilnie do badanych punktów i poczekaj, aż wskazanie się ustabilizuje.
- Przy bardzo małych oporach uwzględnij opór przewodów pomiarowych, bo on też wpływa na wynik.
- Jeśli miernik pokazuje
OLalbo nieskończoność, obwód jest otwarty albo opór przekracza zakres pomiarowy.
Przy niskich oporach liczy się kontakt sond i jakość miernika. Dlatego do bardzo dokładnych pomiarów stosuje się metodę czteroprzewodową, znaną też jako pomiar Kelvina. W skrócie: osobne przewody służą do podania prądu, a osobne do odczytu napięcia, dzięki czemu eliminuje się wpływ przewodów i styków. To nie jest rozwiązanie dla każdego domowego testu, ale przy pomiarze miliomów robi ogromną różnicę.
Najpraktyczniejsza zasada brzmi tak: jeśli mierzysz pojedynczy rezystor, wynik powinien być zbliżony do wartości znamionowej z uwzględnieniem tolerancji. Jeśli mierzysz przewód, styk albo połączenie, szukasz raczej jak najniższej wartości. To prowadzi do zastosowań, w których om przestaje być suchą definicją, a zaczyna decydować o jakości całej instalacji.
Dlaczego ta jednostka ma znaczenie w fotowoltaice i domowych instalacjach
W instalacjach fotowoltaicznych opór pojawia się na każdym etapie: w przewodach DC, złączach, rozłącznikach, zaciskach, ochronie przeciwprzepięciowej i po stronie AC. Im większy opór w miejscach, w których prąd ma płynąć swobodnie, tym większy spadek napięcia i straty energii. W praktyce oznacza to mniej energii oddanej do falownika, większe grzanie przewodów i gorszą pracę całego systemu.
| Miejsce w układzie | Jaki opór jest pożądany | Co oznacza zbyt wysoka wartość |
|---|---|---|
| Przewody zasilające | Jak najniższy | Spadek napięcia, grzanie, straty mocy |
| Złącza i zaciski | Jak najniższy | Ryzyko przegrzania, łuku i uszkodzenia kontaktu |
| Izolacja kabli | Bardzo wysoki | Upływność, nieprawidłowa praca, zagrożenie bezpieczeństwa |
| Rezystor lub element ograniczający | Ściśle określony | Błędne parametry pracy układu |
Prosty przykład pokazuje, dlaczego to ważne. Jeśli przez połączenie płynie 15 A, a dodatkowy opór wynosi tylko 0,1 Ω, to moc strat rośnie do 22,5 W. Niby niewiele, ale skupione w jednym punkcie potrafi dać wyraźne nagrzewanie. Przy luźnym styku albo zabrudzonym złączu wynik może być jeszcze gorszy. Z kolei po stronie izolacji sytuacja jest odwrotna: tam chcemy wartości bardzo wysokich, bo niski opór upływu oznacza problem bezpieczeństwa.
W domu ta sama logika działa równie mocno. Gniazdo, wyłącznik, listwa zasilająca albo przedłużacz nie powinny nagrzewać się przy normalnym obciążeniu. Jeśli się grzeją, zwykle nie chodzi o „dziwną elektronikę”, tylko o niechciany opór kontaktu. To właśnie dlatego pomiar i interpretacja nie mogą kończyć się na samym odczycie liczby.
Jak uniknąć błędnych wniosków z pomiaru oporu
Największy problem nie polega na samym pomiarze, tylko na wyciąganiu złych wniosków. Wynik 0,3 Ω może być świetny dla przewodu, ale fatalny dla izolacji. Wynik 10 MΩ może oznaczać dobrą izolację, ale z kolei byłby zupełnie nieprzydatny tam, gdzie oczekujesz przewodzenia. Dlatego zawsze patrzę najpierw na kontekst, a dopiero potem na wartość.
| Pojęcie | Co opisuje | Jednostka | Typowy kontekst |
|---|---|---|---|
| Opór / rezystancja | Opór konkretnego elementu | Ω | rezystory, przewody, styki |
| Rezystywność | Cecha materiału | Ω·m | dobór materiału przewodzącego |
| Impedancja | Opór w obwodach prądu przemiennego z uwzględnieniem składowych reaktancyjnych | Ω | AC, audio, elektronika, sieci energetyczne |
- Nie mierz oporu pod napięciem, bo wynik będzie fałszywy i ryzykowny.
- Nie myl przewodu z izolacją: niski opór w pierwszym przypadku jest pożądany, w drugim nie.
- Nie ignoruj temperatury, bo rozgrzany element może dać inny wynik niż chłodny.
- Nie zakładaj, że niska wartość zawsze oznacza sprawność; czasem to po prostu zwarcie albo zły styk.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: zawsze oceniaj opór razem z funkcją elementu. W przewodzie ma być niski, w izolacji wysoki, w rezystorze zgodny z projektem, a w złączu stabilny i powtarzalny. Gdy trzymasz się tej logiki, odczyt z multimetru zaczyna naprawdę pomagać zamiast wprowadzać w błąd.
Na co patrzeć, kiedy opór ma zadecydować o jakości układu
W praktyce nie potrzebujesz zapamiętywać całej teorii, żeby dobrze ocenić obwód. Wystarczy kilka prostych pytań: czy dany element ma przewodzić, czy ograniczać prąd, czy odseparować obwód, czy chronić instalację przed stratami i upływem. Odpowiedź na to pytanie od razu mówi, czy szukasz wartości niskiej, wysokiej czy ściśle określonej.
- Do przewodów i styków wybieraj rozwiązania o możliwie małym oporze.
- Do izolacji szukaj bardzo wysokiego oporu i sprawdzaj, czy nie ma upływności.
- Do elementów elektronicznych porównuj wynik z wartością znamionową i tolerancją.
- Przy instalacjach fotowoltaicznych zwracaj uwagę na straty na kablach i jakość połączeń, bo tam błędy kosztują energię przez lata.
Jeśli zaczynasz od tego prostego porządku, odczyt w omach staje się narzędziem do oceny jakości, a nie tylko kolejną liczbą na ekranie miernika. I właśnie tak warto patrzeć na opór elektryczny: nie jako na abstrakcyjną jednostkę, ale jako na parametr, który decyduje o sprawności, bezpieczeństwie i realnych stratach w instalacji.
