W obwodach elektrycznych ten układ jest prosty, ale bardzo skuteczny: prąd płynie jedną ścieżką, a każdy element wpływa na cały obwód. W praktyce często spotkasz tu połączenie szeregowe, które decyduje o napięciu, natężeniu i tym, czy instalacja w ogóle zadziała tak, jak oczekujesz. Poniżej pokazuję, jak działa, kiedy ma sens i gdzie łatwo popełnić błąd, zwłaszcza w zastosowaniach domowych i fotowoltaicznych.
Najważniejsze zasady układu szeregowego w praktyce
- Prąd ma w nim jedną drogę przepływu, więc przez każdy element płynie taka sama wartość natężenia.
- Napięcie dzieli się między odbiorniki, a jego części sumują się do wartości całkowitej źródła.
- Opór zastępczy rośnie wraz z liczbą kolejnych elementów, bo ich opory dodają się do siebie.
- Przerwa w jednym miejscu zatrzymuje cały obwód, dlatego awaria pojedynczego elementu ma wpływ na wszystko.
- W fotowoltaice taki układ podnosi napięcie stringu, ale zwiększa wrażliwość na cień i niedopasowanie modułów.
Jak działa układ szeregowy w obwodzie
Najprościej ujmując, elementy są tu połączone jeden za drugim, więc prąd nie ma się gdzie rozdzielić. To właśnie dlatego natężenie pozostaje takie samo na każdym odcinku obwodu, a zmienia się przede wszystkim napięcie na kolejnych odbiornikach.
Ja zawsze tłumaczę to obrazowo: jeśli w torze są trzy odbiorniki, prąd musi przejść przez pierwszy, potem drugi i dopiero trzeci. Nie ma skrótu ani dodatkowej gałęzi. Z punktu widzenia projektu to wygodne, bo układ jest przewidywalny, ale ma też jeden słaby punkt: przerwanie jednego elementu otwiera cały obwód.
Skoro droga prądu jest jedna, od razu widać, dlaczego tak ważne są zależności między napięciem, prądem i oporem.
Co dzieje się z prądem, napięciem i oporem
W szeregu obowiązują trzy reguły, które warto zapamiętać bez wahania: prąd jest wspólny, napięcia się sumują, a opory dodają się do oporu zastępczego. To nie jest tylko szkolna teoria, bo dokładnie na tych zasadach liczy się wiele prostych obwodów i stringów w fotowoltaice.
| Wielkość | Co dzieje się w układzie szeregowym | Co to oznacza w praktyce |
|---|---|---|
| Natężenie prądu | Jest takie samo w każdym elemencie | Prąd nie rozdziela się po drodze |
| Napięcie | Sumuje się na kolejnych odbiornikach | Każdy element „zużywa” swoją część energii |
| Opór | Dodaje się do oporu zastępczego | Im więcej elementów, tym trudniej o przepływ prądu |
Przykład jest bardzo prosty. Jeśli połączysz rezystory 100 Ω, 220 Ω i 330 Ω, otrzymasz opór zastępczy 650 Ω. Przy zasilaniu 12 V prąd wyniesie około 18,5 mA. Napięcie rozłoży się mniej więcej tak: 1,85 V na pierwszym rezystorze, 4,06 V na drugim i 6,09 V na trzecim. Suma daje 12 V, czyli dokładnie tyle, ile podało źródło.
To właśnie ten typ rachunku pozwala ocenić, czy dany układ ma sens, czy już na starcie jest źle dobrany. Następny krok to sprawdzenie, gdzie takie rozwiązanie faktycznie się przydaje.
Gdzie najczęściej spotkasz taki układ
W codziennej praktyce układ szeregowy pojawia się częściej, niż wielu osobom się wydaje. Nie zawsze chodzi o duże instalacje; czasem to po prostu sposób, w jaki buduje się zasilanie albo zabezpieczenie prostego obwodu.
- Baterie i akumulatory - połączenie kilku ogniw pozwala podnieść napięcie. Cztery ogniwa 1,5 V dają razem 6 V, a trzy ogniwa NiMH 1,2 V tworzą źródło 3,6 V.
- Łańcuchy świetlne i proste układy LED - tu szereg pomaga ograniczyć prąd i uporządkować zasilanie, choć nowoczesne zestawy bywają bardziej złożone niż klasyczny, „książkowy” przykład.
- Bezpieczniki i wyłączniki - montuje się je w torze zasilania, bo mają odciąć cały obwód, gdy pojawi się problem.
- Pomiar prądu - amperomierz włącza się szeregowo, bo ma mierzyć dokładnie ten sam prąd, który płynie przez obciążenie.
Najbardziej intuicyjny przykład daje zasilanie bateryjne: jeśli potrzebujesz wyższego napięcia niż zapewnia pojedyncze ogniwo, łączysz je kolejno i dostajesz sumę napięć. Z tego samego powodu ten układ tak dobrze widać w systemach opartych na energii odnawialnej, zwłaszcza w fotowoltaice.

Dlaczego w fotowoltaice łączenie w string ma znaczenie

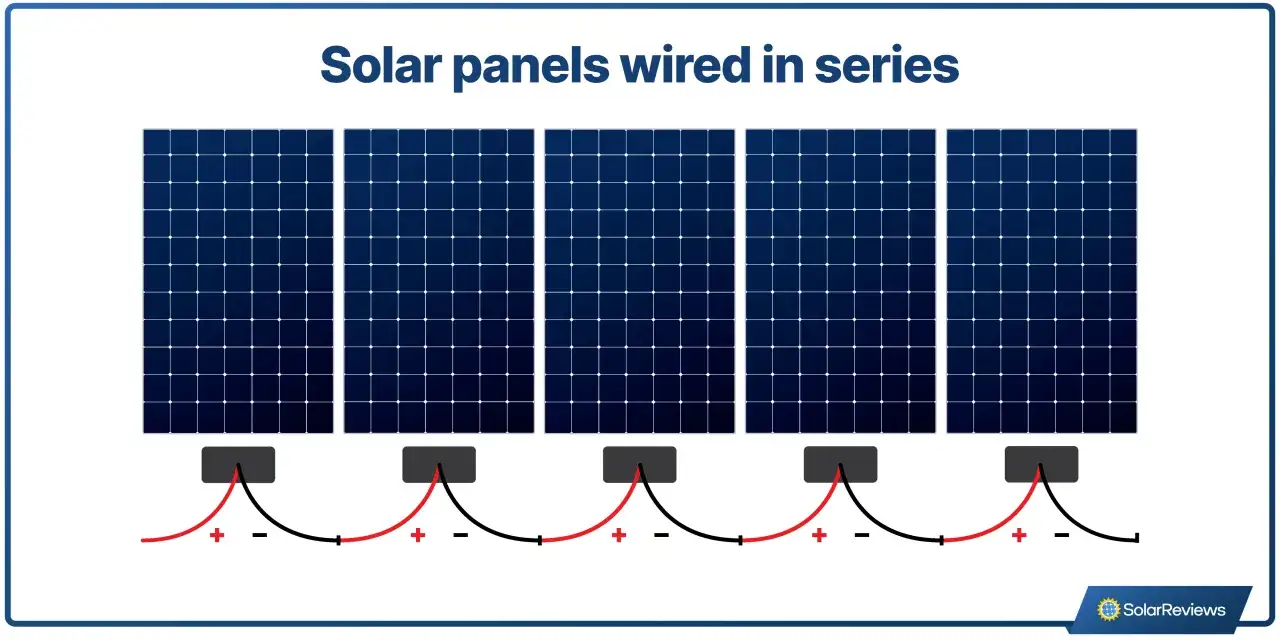

W instalacjach PV szeregowo połączone moduły tworzą tzw. string, czyli łańcuch pracujący jako jedno źródło o wyższym napięciu. Dla projektanta to wygodne, bo napięcie się sumuje, a prąd pozostaje zbliżony do prądu pojedynczego modułu. W praktyce oznacza to mniejsze prądy w kablach i mniejsze straty na dłuższych trasach przewodów.
Załóżmy, że jeden moduł ma napięcie w punkcie mocy maksymalnej około 34 V. Jeśli połączysz sześć takich paneli w szeregu, dostaniesz około 204 V. Prąd stringu nadal będzie zbliżony do prądu jednego modułu, więc łatwiej dopasować układ do falownika i jego zakresu pracy. MPPT, czyli układ śledzący punkt największej mocy, ma wtedy większe pole manewru i może lepiej „wycisnąć” energię z instalacji.
Jest jednak warunek: cały ciąg musi być dobrze dobrany. Cień na jednym panelu, mocne różnice temperatur albo mieszanie modułów o innych parametrach potrafią obniżyć wydajność całego stringu. Dlatego w praktyce projektowej nie wystarczy policzyć sumy napięć - trzeba jeszcze sprawdzić zakres falownika, warunki nasłonecznienia i rzeczywiste parametry modułów. To prowadzi wprost do porównania z drugim podstawowym sposobem łączenia.
Szeregowy czy równoległy
To zestawienie warto mieć w głowie od razu, bo wiele błędów bierze się właśnie z pomieszania tych dwóch układów. Różnica nie jest kosmetyczna - wpływa na napięcie, prąd, zachowanie przy awarii i dobór elementów.
| Kryterium | Układ szeregowy | Układ równoległy |
|---|---|---|
| Napięcie | Sumuje się | Jest takie samo na każdej gałęzi |
| Natężenie | Jest takie samo w całym torze | Rozdziela się między gałęzie |
| Opór zastępczy | Rośnie wraz z dodawaniem elementów | Maleje wraz z dodawaniem gałęzi |
| Awaria jednego elementu | Może zatrzymać cały obwód | Zwykle wyłącza tylko jedną gałąź |
| Typowe zastosowanie | Baterie, stringi PV, tor pomiarowy | Gniazda domowe, wiele odbiorników na tym samym napięciu |
Najczęstsze błędy przy łączeniu elementów
W praktyce widzę ciągle te same potknięcia. Nie wynikają z braku wiedzy o samym układzie, tylko z niedoszacowania skutków ubocznych: napięcia, prądu, temperatury, cienia albo przerwy w jednym miejscu.
- Mylenie napięcia z prądem - wiele osób zakłada, że skoro elementy są „jeden za drugim”, to wszystko musi się sumować. Nie: w szeregu sumuje się napięcie, a prąd pozostaje wspólny.
- Zakładanie idealnego podziału napięcia - jeśli elementy nie są identyczne, napięcie nie rozkłada się po równo. Różne opory i różne warunki pracy od razu zmieniają wynik.
- Mieszanie niedopasowanych źródeł - łączenie ogniw o różnym stanie zużycia, różnych chemiach albo modułów PV o odmiennych parametrach zwykle daje gorszy efekt niż oczekiwany.
- Ignorowanie cienia w PV - nawet częściowe zacienienie jednego modułu może obniżyć osiągi całego stringu. To jeden z najczęstszych praktycznych problemów.
- Wstawienie miernika w złe miejsce - amperomierz musi być włączony szeregowo, a woltomierz równolegle. Odwrotne podłączenie potrafi zafałszować wynik albo uszkodzić sprzęt.
- Pomijanie limitów źródła i odbiornika - po zsumowaniu napięć nadal trzeba sprawdzić, czy przewody, elementy i falownik mieszczą się w bezpiecznym zakresie pracy.
Jeśli unikniesz tych błędów, sam obwód staje się dużo prostszy do przewidzenia. Zostaje jeszcze krótka lista kontrolna, którą sam stosuję przed uznaniem układu za gotowy.
Co jeszcze sprawdzam, zanim uznam obwód za gotowy
Przy prostych układach nie trzeba robić skomplikowanej analizy, ale warto przejść przez kilka punktów kontrolnych. To oszczędza czas i zmniejsza ryzyko, że układ zadziała tylko „na papierze”.
- czy suma napięć źródeł daje wartość, której naprawdę potrzebuję;
- czy każdy element wytrzyma prąd całego toru, a nie tylko swój fragment zadania;
- czy połączenia są pewne mechanicznie i elektrycznie, bez luźnych styków;
- czy w układzie pomiarowym mierniki są podłączone we właściwy sposób;
- czy w instalacji PV string mieści się w zakresie pracy falownika również przy niskiej i wysokiej temperaturze;
- czy nie ma pojedynczego elementu, który po awarii odetnie cały obwód.
Jeśli pilnuję tych kilku zasad, układ szeregowy przestaje być abstrakcją z lekcji fizyki, a staje się normalnym narzędziem do sterowania napięciem, prądem i zachowaniem całej instalacji. Właśnie dlatego warto go dobrze rozumieć, zanim zacznie się projektować cokolwiek bardziej złożonego.
