Fotodioda to prosty, ale bardzo użyteczny element w układach pomiarowych: zamienia światło na prąd i dzięki temu pozwala mierzyć natężenie oświetlenia, wykrywać wiązkę albo budować szybkie czujniki optyczne. W praktyce liczy się nie tylko sama zasada działania, lecz także dobór materiału, polaryzacji i elektroniki wejściowej. W tym tekście pokazuję, jak działa ten element, gdzie sprawdza się najlepiej i jakie błędy najczęściej psują pomiar.
Najkrócej to czujnik, który zamienia światło na prąd i wymaga dobrze dobranego toru pomiarowego
- Wyjściem nie jest gotowe napięcie, tylko mały prąd zależny od padającego światła.
- Tryb bez polaryzacji daje niższy szum, a polaryzacja zaporowa zwykle poprawia szybkość odpowiedzi.
- Najważniejsze parametry przy doborze to czułość spektralna, prąd ciemny, pojemność złącza i powierzchnia czynna.
- W praktyce bardzo często potrzebny jest wzmacniacz transimpedancyjny, czyli układ zamieniający prąd na napięcie.
- W automatyce, optoelektronice i fotowoltaice ten element sprawdza się tam, gdzie liczy się stabilny pomiar światła, a nie „mocny” sygnał.
Jak działa fotodioda i dlaczego prąd zależy od światła
W środku znajduje się złącze p-n, czyli klasyczne połączenie dwóch warstw półprzewodnika o różnych domieszkach. Gdy fotony dostarczą energii większej niż przerwa energetyczna materiału, w obszarze zubożonym powstają pary elektron-dziura, a pole elektryczne rozdziela je na przeciwne strony. Efekt jest prosty: im więcej światła dociera do czynnej powierzchni, tym większy prąd generuje element, więc mamy tu prawie liniową zależność między mocą optyczną a sygnałem elektrycznym.
To właśnie dlatego taki detektor jest tak wygodny w pomiarach. Nie daje on sam z siebie „dużego” sygnału, ale za to zachowuje się przewidywalnie, a to w praktyce często jest ważniejsze niż pozorna siła wyjścia.
Tryb bez polaryzacji
W trybie bez zasilania układ zachowuje się jak małe źródło napięcia lub prądu zależne od oświetlenia, ale sygnał jest zwykle skromniejszy i bardziej podatny na szum. Taki wariant ma sens tam, gdzie ważniejsza jest prostota albo bardzo niski pobór energii niż maksymalna szybkość reakcji.
Przeczytaj również: Aluminium przewodzi prąd? Poznaj prawdę i zastosowania!
Tryb z polaryzacją zaporową
Po dołożeniu napięcia w kierunku zaporowym obszar zubożony się poszerza, pojemność złącza maleje, a odpowiedź staje się szybsza. Jest jednak kompromis: rośnie prąd ciemny, czyli prąd płynący także bez światła, więc w słabym oświetleniu trzeba uważać, żeby sam szum nie przykrył sygnału.
Jeśli miałbym wskazać jedno praktyczne rozróżnienie, to powiedziałbym tak: bez polaryzacji wybierasz prostotę i niski pobór, a z polaryzacją zaporową wybierasz szybkość i lepszą liniowość. To prowadzi wprost do pytania, gdzie taki element daje największy sens w realnych układach.
Gdzie ten element ma największy sens
Najczęściej widzę go w układach, które muszą rozpoznać światło, a nie tylko je „zobaczyć”. W praktyce oznacza to automatyzację, czujniki przemysłowe, pomiary laboratoryjne i elektronikę użytkową, ale też rozwiązania związane z energią słoneczną.
- Automatyka i bariery optyczne - detekcja obecności obiektu, liczniki, enkodery i układy bezpieczeństwa, gdzie liczy się szybka reakcja.
- Pomiary światła - luksomierze, fotometry i stacje pomiarowe, w których ważna jest powtarzalność sygnału.
- Telekomunikacja optyczna - odbiór sygnału z łączy światłowodowych, gdzie szybkość ma większe znaczenie niż „siła” samego sygnału.
- Fotowoltaika - czujniki nasłonecznienia, monitoring natężenia promieniowania, układy śledzenia Słońca i diagnostyka pracy instalacji.
- Detekcja płomienia i promieniowania UV/IR - tam, gdzie trzeba odróżnić określone pasmo światła od tła.
W obszarze energii odnawialnej najciekawsze jest to, że taki detektor nie służy do wytwarzania prądu jak panel, tylko do kontrolowania warunków pracy paneli i systemów pomocniczych. To niewielka różnica sprzętowa, ale ogromna różnica funkcjonalna, bo od jakości pomiaru zależy później sens całej regulacji.
Skoro już wiadomo, gdzie ten element pracuje, warto przejść do wyboru modelu, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać model do konkretnego projektu
Ja zwykle zaczynam od światła, a dopiero potem patrzę na sam element. Jeśli charakterystyka spektralna nie pasuje do źródła, nawet dobry sensor będzie dawał rozczarowujący wynik. W praktyce najważniejsze są poniższe kryteria.
| Kryterium | Na co patrzeć | Dlaczego to ma znaczenie |
|---|---|---|

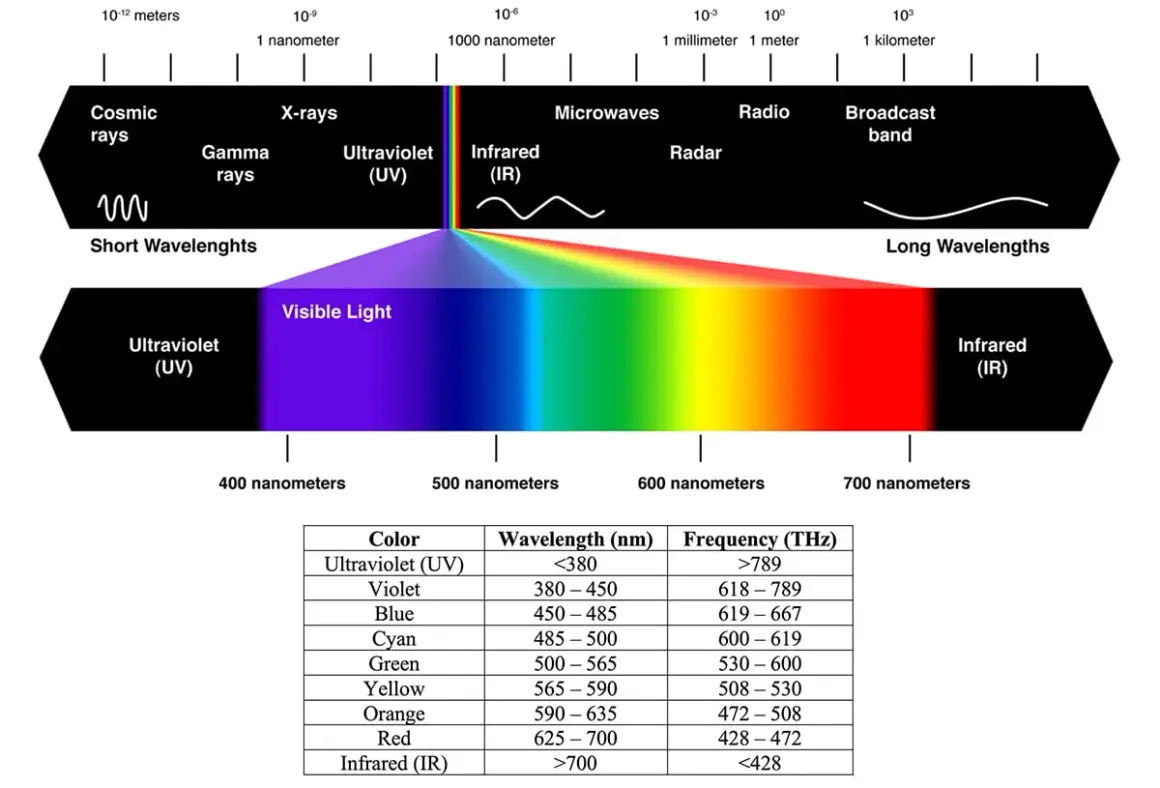

| Zakres spektralny | Dopasowanie do światła widzialnego, podczerwieni albo promieniowania UV; dla krzemu zwykle okolice 400-1100 nm, dla InGaAs około 900-1700 nm | Zły zakres oznacza utratę sygnału jeszcze zanim dotrze on do elektroniki |
| Powierzchnia czynna | Mała powierzchnia dla szybkości, większa dla słabszego światła | Większa powierzchnia zwykle zwiększa pojemność złącza, a więc spowalnia odpowiedź |
| Prąd ciemny | Im mniejszy, tym lepiej, zwłaszcza przy słabym świetle | To bezpośrednie źródło szumu i ograniczenie czułości przy niskich poziomach oświetlenia |
| Czułość prądowa (responsivity) | Wartość w A/W, czyli ile prądu powstaje z określonej mocy optycznej | To jeden z najuczciwszych wskaźników czułości, ale tylko dla właściwej długości fali |
| Polaryzacja i napięcie pracy | Czy model wymaga kilku woltów, czy większego napięcia zaporowego | Wyższe napięcie może poprawić szybkość, ale podnosi ryzyko szumu i przebicia |
| Szybkość odpowiedzi | Czas narastania, pasmo i pojemność złącza | Przy sygnałach impulsowych albo modulowanych wolny element po prostu nie nadąży |
Jeśli mierzysz sygnał modulowany, patrz nie tylko na czułość, lecz także na pasmo. W szybkich krzemowych PIN-ach producenci podają częstotliwość odcięcia 10 MHz lub więcej, ale przy większej powierzchni i wyższym obciążeniu to pasmo szybko spada.
Jeśli projekt dotyczy pomiaru promieniowania słonecznego, ważna jest nie tylko czułość, ale też zgodność widmowa z zakresem, który faktycznie interesuje układ. W przeciwnym razie uzyskasz ładny sygnał, ale niekoniecznie dobry pomiar.
Ten moment dobrze prowadzi do porównania z innymi czujnikami, bo często to właśnie wybór między szybkością, prostotą i czułością decyduje o sukcesie projektu.
Czym różni się od fototranzystora i APD
W praktyce te trzy rozwiązania bywają mylone, bo wszystkie reagują na światło. Różnią się jednak tym, jak silny sygnał dają, jak szybko pracują i jak skomplikowanego toru wymagają.
| Element | Mocna strona | Ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Dioda światłoczuła | Bardzo dobra szybkość, dobra liniowość, prosty model pracy | Mały sygnał wyjściowy, często potrzebny wzmacniacz transimpedancyjny | Gdy liczysz impulsy, mierzysz natężenie światła albo budujesz precyzyjny tor pomiarowy |
| Fototranzystor | Większe wzmocnienie wewnętrzne, łatwiejszy start w prostych układach | Zwykle wolniejszy i mniej liniowy | Gdy potrzebujesz prostego detektora stanu, a nie precyzyjnego pomiaru |
| APD | Wysoka czułość przy słabym świetle dzięki wewnętrznemu wzmocnieniu | Wyższe napięcie pracy, większa złożoność i większa ostrożność projektowa | Gdy sygnał jest bardzo słaby, a zwykły tor już nie wystarcza |
Jeśli zależy Ci głównie na szybkości i przewidywalności, najczęściej wygrywa rozwiązanie bez wzmocnienia wewnętrznego. Jeśli natomiast warunki oświetleniowe są naprawdę trudne, dodatkowy gain może okazać się wart całej komplikacji. To nie jest wybór „lepszy-gorszy”, tylko wybór między różnymi kompromisami.
W praktyce największe problemy zaczynają się jednak nie na etapie wyboru, tylko przy uruchamianiu toru pomiarowego.
Najczęstsze błędy przy uruchamianiu układu
Najczęstszy błąd, jaki widzę, to traktowanie tego elementu jak zwykłej diody z „ładnym” wyjściem napięciowym. Tymczasem sygnał to przede wszystkim prąd, więc bez odpowiedniego wzmacniacza łatwo o wniosek, że czujnik „nie działa”, choć problem leży wyłącznie w elektronice odczytu.
- Brak wzmacniacza transimpedancyjnego - prąd trzeba zamienić na napięcie, a najczytelniej robi to wzmacniacz z rezystorem w pętli sprzężenia zwrotnego.
- Zbyt duża powierzchnia czynna - poprawia zbieranie światła, ale zwiększa pojemność i spowalnia odpowiedź.
- Nadmierna polaryzacja zaporowa - podnosi szybkość, lecz zwiększa prąd ciemny i ryzyko szumu.
- Ignorowanie długości fali - detektor może być świetny, ale nie dla Twojego źródła światła.
- Złe ekranowanie optyczne - światło rozproszone, odbicia od obudowy i przypadkowe światło otoczenia potrafią zafałszować odczyt bardziej niż sam element.
- Pomijanie temperatury - prąd ciemny i zachowanie złącza zmieniają się wraz z temperaturą, więc w precyzyjnych układach trzeba to uwzględnić w kalibracji.
W projektach niskosygnałowych największą różnicę robi nie „najmocniejszy” sensor, tylko poprawne odseparowanie sygnału od szumu. Dlatego przy słabym świetle wolę prostszy układ, ale dobrze policzony, niż rozbudowany tor bez kontroli nad zakłóceniami.
Z tego miejsca zostaje już tylko praktyczny filtr końcowy: co sprawdzić, zanim uznasz układ za gotowy do pracy.
Co sprawdzić, zanim uznasz projekt za gotowy
Na końcu zawsze wracam do czterech pytań. Czy zakres spektralny zgadza się z rzeczywistym źródłem światła? Czy elektronika wejściowa nie dławi sygnału? Czy układ jest odporny na szum i światło pasożytnicze? I wreszcie, czy wynik pozostaje stabilny wtedy, gdy temperatura i warunki otoczenia przestają być laboratoryjne?
- Sprawdź zgodność długości fali ze spektrum źródła, a nie tylko samą „czułość z katalogu”.
- Zweryfikuj, czy wyjście nie wchodzi w nasycenie przy maksymalnym oświetleniu.
- Policz zapas dla szumu, zamiast liczyć na to, że „w praktyce jakoś się ułoży”.
- Jeśli używasz sygnału do sterowania, dodaj histerezę lub filtrację, żeby układ nie klikał na granicy progu.
- Przetestuj zachowanie przy zmianie temperatury, bo w czujnikach optycznych to często właśnie ona odsłania słabe punkty projektu.
W dobrym projekcie optycznym największą różnicę robi nie spektakularny komponent, ale spójność między źródłem światła, elementem światłoczułym i elektroniką odczytu. Gdy te trzy części są dopasowane, pomiar staje się stabilny, szybki i przewidywalny, a to w elektryce ma większą wartość niż sama nazwa użytego czujnika.
