Kondensator to jeden z tych elementów, które z zewnątrz wyglądają niepozornie, a w praktyce decydują o stabilności całego układu. W tym tekście pokazuję budowę kondensatora, jego działanie, najważniejsze parametry i różnice między popularnymi typami, tak aby łatwiej było ocenić, kiedy sprawdzi się w elektronice użytkowej, zasilaczach czy układach związanych z energią. Dorzucam też kilka praktycznych wskazówek, które pomagają uniknąć błędów przy doborze i wymianie.
Najważniejsze informacje w skrócie
- Kondensator magazynuje energię w polu elektrycznym między dwiema okładkami oddzielonymi dielektrykiem.
- Na pojemność najmocniej wpływają: powierzchnia elektrod, odległość między nimi i właściwości dielektryka.
- W praktyce liczy się nie tylko pojemność, ale też napięcie pracy, ESR, temperatura i polaryzacja.
- Inny typ wybierzesz do odsprzęgania w układzie cyfrowym, a inny do filtracji zasilania albo falownika.
- W instalacjach fotowoltaicznych kondensatory pomagają stabilizować szynę DC i tłumić zakłócenia.
Jak działa kondensator w obwodzie
Najprościej patrzę na kondensator jak na krótko- i średnioterminowy magazyn ładunku. Gdy przyłożysz napięcie, elektrony gromadzą się na jednej okładce, a druga traci elektrony, więc między nimi powstaje pole elektryczne. To właśnie w tym polu jest przechowywana energia, a nie w samym metalowym korpusie elementu.
W obwodzie prądu stałego kondensator zachowuje się trochę jak element, który najpierw „wciąga” prąd, a po naładowaniu praktycznie go blokuje. Przy prądzie zmiennym sytuacja jest inna: napięcie cały czas się zmienia, więc kondensator nieustannie się ładuje i rozładowuje. Dlatego tak dobrze sprawdza się przy filtracji, odsprzęganiu i rozdzielaniu składowej stałej od zmiennej.
Warto zapamiętać jeszcze jeden podstawowy zapis: C = Q / V. Oznacza on, że pojemność mówi, ile ładunku kondensator może zgromadzić przy danym napięciu. W praktyce nie chodzi jednak tylko o suchy wzór, ale o to, jak szybko element reaguje, jaką ma stratność i czy wytrzyma warunki pracy w konkretnym układzie. Z tego naturalnie wynika pytanie, co tak naprawdę kryje się w jego wnętrzu.
Jak wygląda budowa kondensatora
Klasyczna konstrukcja jest prosta: dwie przewodzące okładki i warstwa izolatora między nimi, czyli dielektryk. Dielektrykiem może być powietrze, ceramika, folia z tworzywa, tlenek na elektrodzie albo inny materiał o własnościach izolacyjnych. Im lepiej ten materiał ogranicza przepływ ładunku, a jednocześnie wspiera tworzenie pola elektrycznego, tym większą pojemność da się uzyskać przy podobnych rozmiarach.
W kondensatorach ceramicznych albo foliowych konstrukcja bywa zwinięta lub warstwowa, żeby upakować jak najwięcej powierzchni czynnej w małej obudowie. W nowoczesnych elementach wielowarstwowych cienkie warstwy elektrod i dielektryka są układane naprzemiennie, dlatego mały chip potrafi mieć zaskakująco dużą pojemność. To właśnie dlatego na płytce drukowanej element wygląda skromnie, a jego wnętrze jest już bardziej „upakowaną” strukturą niż prostą blaszką z odstępem.

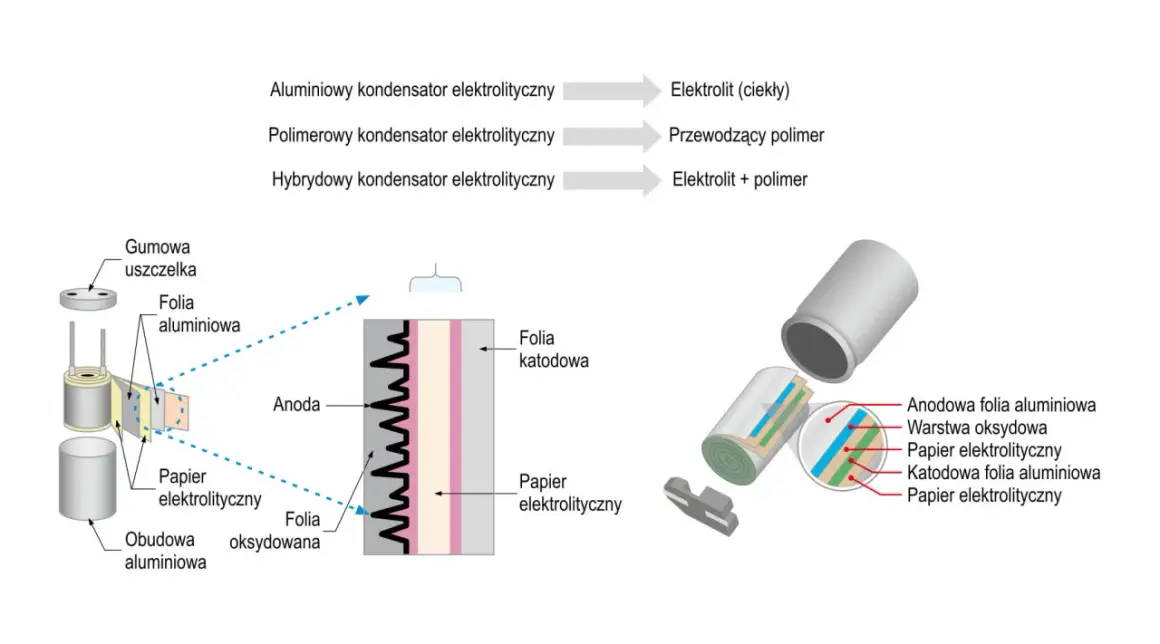

Jeśli kondensator jest spolaryzowany, sprawa robi się bardziej wymagająca. W elektrolitach jedna z elektrod i warstwa tlenkowa pełnią inne role niż w kondensatorze bezpolaryzacyjnym, dlatego trzeba pilnować właściwego podłączenia. Odwrócenie polaryzacji nie jest drobnym błędem montażowym, tylko prostą drogą do uszkodzenia elementu. To prowadzi do ważniejszego pytania: co w tej konstrukcji decyduje o tym, że jeden kondensator nadaje się do zasilacza, a inny do sygnałów wysokiej częstotliwości?
Co naprawdę decyduje o pojemności
W idealnym modelu pojemność kondensatora można opisać wzorem C = ε × A / d, gdzie ε to właściwości dielektryka, A to powierzchnia okładek, a d to odległość między nimi. Z tego wynika bardzo praktyczny wniosek: większa powierzchnia i mniejszy odstęp zwiększają pojemność, a lepszy dielektryk pozwala uzyskać więcej przy tej samej geometrii. Właśnie dlatego miniaturowe kondensatory wielowarstwowe mogą konkurować z dużo większymi elementami starszych typów.
| Czynnik | Wpływ na pojemność | Znaczenie praktyczne |
|---|---|---|
| Powierzchnia okładek | Większa powierzchnia zwykle zwiększa pojemność | Łatwiej zmagazynować więcej ładunku bez podnoszenia napięcia pracy |
| Odległość między okładkami | Mniejsza odległość zwykle zwiększa pojemność | Cieńszy dielektryk daje lepsze parametry, ale wymaga większej kontroli jakości |
| Rodzaj dielektryka | Wyższa przenikalność elektryczna zwiększa pojemność | Ceramika, film czy tlenek zachowują się inaczej w zależności od zastosowania |
| Straty wewnętrzne | Nie zmieniają samej pojemności, ale wpływają na pracę rzeczywistą | Wysokie ESR i upływność pogarszają filtrację, pulsacje i sprawność |
Tu dochodzi jeszcze jeden parametr, który początkujący często lekceważą: napięcie pracy. Dwa kondensatory o tej samej pojemności nie są równoważne, jeśli jeden wytrzymuje 16 V, a drugi 63 V. W praktyce zawsze zostawiam zapas, bo napięcie w układzie potrafi chwilowo wzrosnąć, zwłaszcza w zasilaczach impulsowych i układach mocy. Gdy już wiadomo, z czego wynika pojemność, najłatwiej przejść do porównania typów elementów.
Najpopularniejsze rodzaje i ich zastosowania
W codziennej praktyce nie ma jednego „najlepszego” kondensatora. Dobór zależy od tego, czy potrzebujesz małych strat, dużej pojemności, stabilności temperaturowej, czy po prostu kompaktowego elementu do odsprzęgania zasilania. Poniższe zestawienie pokazuje najważniejsze różnice bez sztucznego upraszczania.
| Rodzaj | Typowy zakres | Mocne strony | Ograniczenia | Gdzie się sprawdza |
|---|---|---|---|---|
| Ceramiczny | od pF do kilku µF | mały, tani, szybki, dobry dla wysokich częstotliwości | część odmian traci pojemność pod napięciem stałym | odsprzęganie, logika cyfrowa, filtracja zakłóceń |
| Foliowy | od nF do kilku µF | stabilny, małe straty, dobra powtarzalność | zwykle większy od ceramicznego | układy czasowe, audio, precyzyjne filtry, AC |
| Elektrolityczny aluminiowy | od kilku µF do dziesiątek tysięcy µF | duża pojemność przy rozsądnej cenie | polaryzacja, większe ESR, ograniczona żywotność | filtracja zasilaczy, magazyn energii, układy mocy |

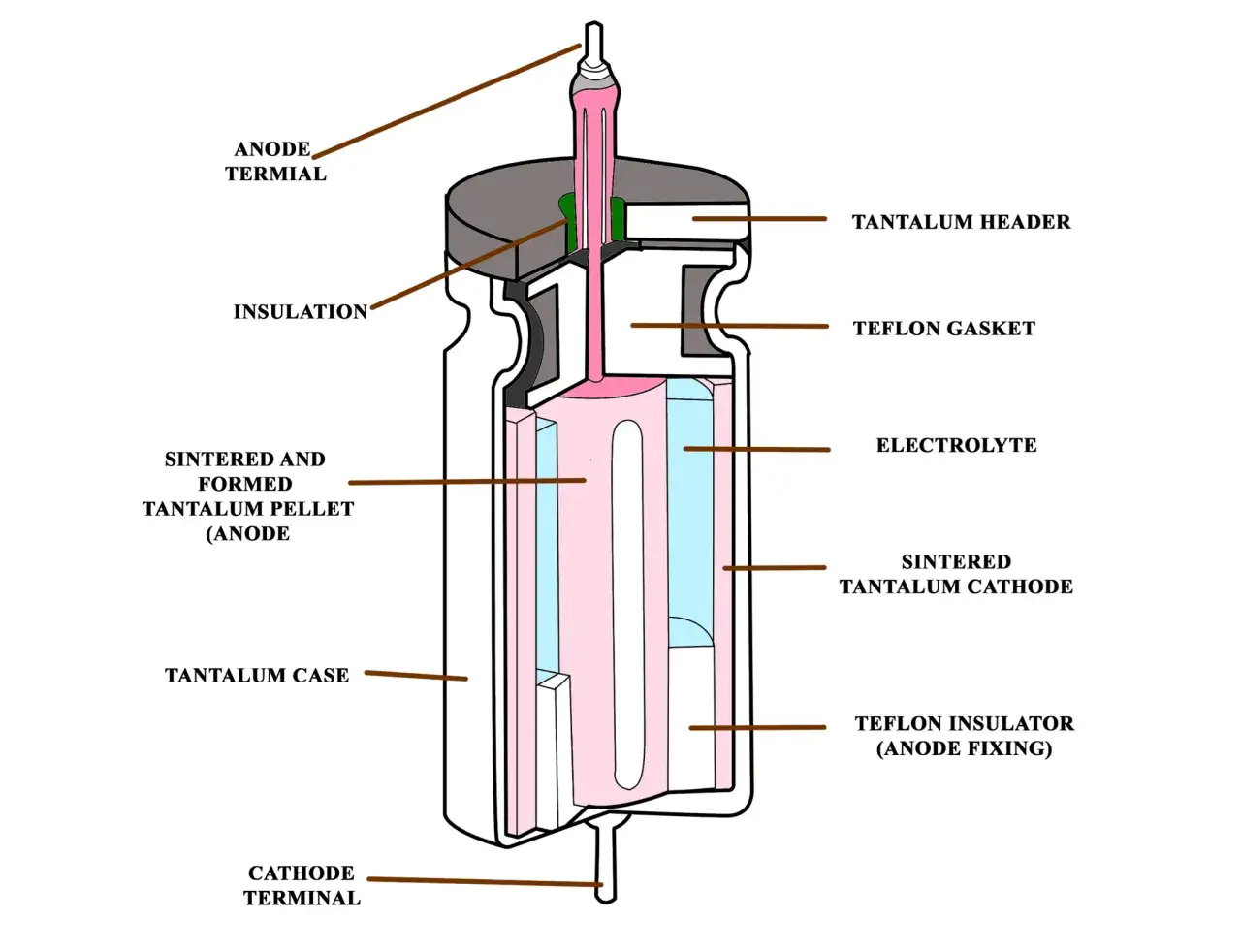

| Tantalowy | od kilku µF do setek µF | kompaktowy, stabilny, wygodny w małych obudowach | wrażliwy na przepięcia i błędy polaryzacji | sprzęt przenośny, elektronika o dużej gęstości upakowania |
| Superkondensator | od 1 F do kilku tysięcy F | bardzo duża pojemność, szybkie ładowanie i rozładowanie | niskie napięcie pojedynczej celi, duży prąd upływu | podtrzymanie zasilania, odzysk energii, krótkie backupy |
Najważniejsza różnica między tymi typami nie polega na samym napisie na obudowie, tylko na tym, jak zachowują się pod obciążeniem. W zasilaczu liczy się duża pojemność i rozsądne ESR, w torze sygnałowym stabilność i niski poziom strat, a w układach szybkich częstotliwości czasem ważniejsza jest geometria i dielektryk niż „im większa pojemność, tym lepiej”. To właśnie dlatego ten sam schemat potrafi działać świetnie z jednym typem i źle z innym.
Gdzie kondensatory pracują w praktyce
W elektronice użytkowej kondensatory pełnią kilka ról naraz. W zasilaczach wygładzają tętnienia po prostowaniu, w układach cyfrowych odsprzęgają szyny zasilania, a w filtrach oddzielają składową stałą od zmiennej. W praktyce bardzo często ratują stabilność układu, zanim człowiek zdąży zauważyć, że problem w ogóle istnieje.
W technice energetycznej ich znaczenie jest jeszcze bardziej widoczne. W falownikach fotowoltaicznych kondensatory stabilizują szynę DC, tłumią pulsacje wynikające z pracy przekształtników i pomagają ograniczać zakłócenia elektromagnetyczne. W takich układach nie chodzi tylko o „jakąś pojemność”, ale o odpowiednie połączenie parametrów: ESR, dopuszczalnego prądu tętnień, temperatury pracy i trwałości. Właśnie tutaj najlepiej widać, że elektronika mocy nie wybacza przypadkowego doboru elementów.
Podobnie jest w silnikach jednofazowych, gdzie kondensator przesuwa fazę i pomaga uruchomić napęd. W układach czasowych natomiast ta sama zasada ładowania i rozładowania pozwala odmierzać opóźnienia, filtrować sygnały i wygładzać impulsy. Gdy spojrzeć szerzej, kondensator nie jest jednym „trikiem” elektronicznym, tylko bardzo uniwersalnym narzędziem do kształtowania pracy całego obwodu. Skoro widać już, gdzie pracuje, zostaje pytanie, jak dobrać właściwy element bez kosztownych pomyłek.
Jak dobrać kondensator bez kosztownych błędów
Największy błąd, jaki widzę, to wybieranie kondensatora wyłącznie po pojemności. Tymczasem dobór warto zacząć od warunków pracy: napięcia, temperatury, częstotliwości i tego, czy element ma pracować w torze sygnałowym, czy w zasilaniu. Poniżej podaję praktyczną kolejność, która w realnych układach działa dużo lepiej niż zgadywanie.
- Sprawdź napięcie pracy i zostaw zapas, najczęściej 20-30% ponad maksymalne realne napięcie w układzie.
- Dobierz typ do zadania: ceramiczny do odsprzęgania, foliowy do stabilnych układów i AC, elektrolityczny do dużej pojemności, superkondensator do krótkiego podtrzymania zasilania.
- Uwzględnij polaryzację. Jeśli element jest spolaryzowany, odwrócenie biegunów może szybko zakończyć jego pracę.
- Sprawdź ESR i prąd tętnień. W zasilaczach to często ważniejsze niż sama liczba mikrofaradów.
- Zwróć uwagę na temperaturę. Element 105°C zwykle lepiej znosi trudniejsze warunki niż 85°C, zwłaszcza w zamkniętej obudowie.
- Nie zwiększaj pojemności w ciemno. Większa wartość nie zawsze pomaga, a czasem pogarsza stabilność regulatora lub wydłuża rozruch.
Jeśli miałbym wskazać jedną rzecz, którą początkujący najczęściej lekceważą, byłby to właśnie zapas parametrów. Kondensator działa poprawnie nie wtedy, gdy „na papierze się zgadza”, ale wtedy, gdy dalej pracuje stabilnie po nagrzaniu, przy tętnieniach i chwilowych skokach napięcia. Z tego wynika ostatni praktyczny temat: jak rozpoznać element, który wygląda jeszcze dobrze, ale elektrycznie jest już zużyty.
Na co zwracam uwagę przy zużyciu i wymianie
Uszkodzony kondensator nie zawsze daje spektakularny objaw. Czasem obudowa jest lekko wybrzuszona, czasem widać wyciek elektrolitu, ale bywa też tak, że z zewnątrz wszystko wygląda poprawnie, a układ zaczyna losowo się resetować, brzęczeć albo tracić stabilność. To właśnie dlatego diagnostyka nie może kończyć się na oględzinach.
W praktyce zwracam uwagę na cztery sygnały: wybrzuszenie obudowy, przebarwienia, ślady wycieku oraz wzrost ESR lub spadek pojemności. Przy zasilaczach objawia się to zwykle większym tętnieniem i gorszą filtracją, a przy napędach czy układach mocy większym grzaniem i głośniejszą pracą. Jeśli wymieniasz element w urządzeniu pracującym pod napięciem, najpierw rozładuj kondensator i dopiero potem mierz lub lutuj, bo energia zgromadzona w takim elemencie potrafi być naprawdę nieprzyjemna.
Patrzę więc na kondensator nie jak na „mały walec” albo „żółty klocek” na płytce, lecz jak na komponent, którego konstrukcja, dielektryk i parametry elektryczne muszą pasować do konkretnego zadania. Gdy te trzy rzeczy się zgadzają, układ działa spokojnie; gdy nie, problemy pojawiają się zwykle szybciej, niż sugeruje sama wartość pojemności.
