Sama impedancja pętli zwarcia nie mówi jeszcze, czy instalacja jest bezpieczna. Mówi za to bardzo dużo o tym, czy przy uszkodzeniu popłynie wystarczająco duży prąd, by zabezpieczenie odłączyło zasilanie w czasie przewidzianym dla danego układu. W tym artykule pokazuję, jak odczytywać wynik, jak wygląda pomiar, kiedy trzeba go traktować ostrożnie i co zmienia się w rozdzielnicach domowych, instalacjach PV oraz ładowarkach.
Najważniejsze rzeczy, które trzeba wiedzieć o tym pomiarze
- Wynik trzeba oceniać razem z układem sieci i typem zabezpieczenia, a nie tylko po liczbie w omach.
- Im niższa wartość, tym zwykle łatwiej o szybkie wyłączenie obwodu, ale tylko w odpowiednim układzie ochrony.
- W TN najczęściej liczy się warunek dla zabezpieczenia nadprądowego, a w TT bardzo ważny jest też RCD, czyli wyłącznik różnicowoprądowy.
- Pomiar wykonuje się w najtrudniejszym punkcie obwodu, zwykle na jego końcu.
- Jeśli wynik jest graniczny, sprawdzam połączenia, przewody i dobór aparatury, zamiast próbować „ratować” instalację samą zmianą nastawy.
Co ten parametr mówi o bezpieczeństwie instalacji
Patrzę na ten parametr jak na test drożności drogi, którą prąd zwarciowy ma wrócić do źródła. W tej pętli liczy się suma oporów i reaktancji przewodów, połączeń, uziemień oraz źródła zasilania, a nie sama długość kabla. Jeśli wartość jest zbyt wysoka, zwarcie daje za mały prąd i zabezpieczenie może zadziałać za późno albo wcale.
- przewód fazowy do miejsca uszkodzenia,
- przewód ochronny PE, czyli tor powrotny dla części ochronnej,
- połączenia i zaciski po drodze,
- uziemienie instalacji i źródła zasilania,
- reaktancję, czyli składową związaną z indukcyjnością i pojemnością przewodów.
W praktyce od razu rozdzielam dwie rzeczy: wartość w omach i skuteczność ochrony. Sama liczba niewiele mówi bez informacji, jaki aparat chroni obwód, czy mamy TN, TT czy IT i czy na drodze znajduje się RCD. Najprościej zapamiętać to tak: ten wynik ma potwierdzić, że przy uszkodzeniu prąd zwarciowy będzie na tyle duży, by wyłączyć zasilanie zanim napięcie dotykowe stanie się realnym zagrożeniem.
To prowadzi prosto do pytania, kiedy wynik jest dobry, a kiedy już nie. I właśnie na tym etapie najczęściej wychodzą różnice między teorią a praktyką.
Kiedy wynik jest wystarczający, a kiedy trzeba działać
Nie oceniam IPZ „na oko”. Najpierw sprawdzam układ sieci i aparat ochronny, a dopiero potem porównuję wynik z wymaganiem dla konkretnego obwodu. W obwodach końcowych najczęściej chodzi o szybkie samoczynne wyłączenie zasilania, a w obwodach rozdzielczych dopuszczalny czas bywa dłuższy.
| Układ sieci | Obwody końcowe do 32 A | Obwody rozdzielcze i powyżej 32 A | Jak czytam wynik |
|---|---|---|---|
| TN | 0,4 s | 5 s | Zs musi pozwolić na szybkie wyłączenie przez zabezpieczenie nadprądowe |
| TT | 0,2 s | 1 s | Tu bardzo często ważny jest także RCD i warunek uziemienia |
| IT | Ocena jest indywidualna i zależy od sposobu ochrony oraz dokumentacji źródła | To nie jest przypadek „zwykłej” instalacji domowej | |
W TT sama pętla nie wystarcza. Oprócz impedancji ważna jest rezystancja uziemienia i czułość RCD, bo to one często decydują o bezpieczeństwie przy dotyku pośrednim. Jeśli RCD jest źle dobrany lub obwód ma słabe uziemienie, sam dobry odczyt w omach nie zamyka tematu.
W przypadku wątpliwości patrzę też na zapas, nie tylko na formalne „mieści się” albo „nie mieści się”. Gdy wynik jest blisko granicy, temperatura przewodów, jakość zacisków i długość obwodu potrafią w praktyce pogorszyć sytuację bardziej, niż wygląda to na papierze. Z tego miejsca naturalnie przechodzę do samego pomiaru, bo dobra interpretacja zaczyna się od poprawnie wykonanych kroków.
Jak wykonuję pomiar krok po kroku
Najpierw wyłączam przypadkowe źródła błędu: sprawdzam dokumentację obwodu, stan przewodu ochronnego i to, czy w torze nie ma elementów, które wymagają specjalnego trybu pomiaru. Dopiero potem wybieram punkt badania, zwykle możliwie najdalszy od źródła zasilania, bo to tam wynik bywa najgorszy.
- Sprawdzam układ sieci i typ zabezpieczenia.
- Weryfikuję, czy obwód ma RCD i czy miernik pozwala wykonać test bez jego niepotrzebnego wyzwolenia.
- Wybieram punkt pomiarowy: rozdzielnica, gniazdo, zacisk lub inny koniec obwodu.
- Wykonuję odczyt i zapisuję nie tylko wynik w omach, ale też napięcie, prąd testowy oraz warunki wykonania badania.
- Porównuję wynik z wymaganiem dla danego zabezpieczenia i czasu wyłączenia.
W praktyce pomiar sprowadza się do krótkotrwałego „sztucznego zwarcia”, ale dobrze wykonany test nie powinien zakłócać działania instalacji ani wyzwalać aparatury ochronnej bez potrzeby. W obwodach z RCD, a także w niektórych układach PV i ładowania, wybór metody pomiaru ma znaczenie większe niż sama marka miernika. To właśnie dlatego następny krok to interpretacja wyniku w zależności od układu sieci.
Jak czytam wynik w układach TN, TT i IT
Ja zawsze zaczynam od pytania, co w danej instalacji naprawdę odpowiada za szybkie wyłączenie. W TN najczęściej jest to zabezpieczenie nadprądowe, w TT bardzo często RCD, czyli wyłącznik różnicowoprądowy, a w IT sprawa robi się bardziej złożona, bo pierwszy stan uszkodzenia nie działa tak jak w typowej sieci z bezpośrednio uziemionym punktem neutralnym.
Układ TN
Tu pomiar ma pokazać, czy prąd zwarciowy będzie wystarczająco duży, aby wyłącznik nadprądowy lub bezpiecznik zadziałał w czasie przewidzianym dla obwodu. W praktyce to najczytelniejszy scenariusz, dlatego właśnie w domach i małych obiektach łatwo go błędnie uprościć do „im mniej omów, tym lepiej”.
Układ TT
W TT nie wolno patrzeć wyłącznie na samą pętlę. Oprócz impedancji ważna jest rezystancja uziemienia i czułość RCD, bo to one często decydują o bezpieczeństwie przy dotyku pośrednim. Jeśli RCD jest źle dobrany lub obwód ma słabe uziemienie, sam dobry odczyt w omach nie zamyka tematu.
Przeczytaj również: Elektryk Austria: Zarobki Brutto/Netto, Koszty Życia i Fotowoltaika
Układ IT
W IT ocena zależy od architektury całego źródła i sposobu monitorowania izolacji. Takie układy spotyka się częściej w obiektach specjalnych, części infrastruktury przemysłowej i wybranych instalacjach PV, więc wynik trzeba czytać razem z dokumentacją, a nie według jednego uniwersalnego progu.
To rozróżnienie ma duże znaczenie, bo ten sam wynik może oznaczać coś innego w rozdzielnicy domowej, a coś innego w farmie fotowoltaicznej albo w ładowarce AC. Właśnie dlatego warto wiedzieć, co zrobić, gdy liczba wyraźnie nie mieści się w wymaganiach.
Co robię, gdy wynik jest za wysoki
Jeśli wynik wychodzi za wysoki, nie zaczynam od wymiany zabezpieczenia na „mocniejsze”. Najpierw szukam przyczyny, bo najczęściej problem leży gdzie indziej: w zbyt długim obwodzie, słabym zacisku, uszkodzonym przewodzie ochronnym, kiepskim połączeniu wyrównawczym albo po prostu w źle dobranym przekroju przewodów.
- Sprawdzam ciągłość PE i połączeń wyrównawczych.
- Oglądam zaciski w rozdzielnicy i przy odbiorniku.
- Porównuję przekrój i długość przewodu z obciążeniem obwodu.
- Weryfikuję charakterystykę zabezpieczenia, bo B, C i D dają różne marginesy zadziałania.
- Jeśli instalacja ma duże spadki napięcia, patrzę też na warunki pracy pod obciążeniem, a nie tylko na sam test.
Najczęstsze błędy, które zniekształcają wynik
W praktyce widzę kilka powtarzalnych pomyłek. Żadna nie wygląda groźnie sama w sobie, ale razem potrafią całkiem zafałszować ocenę.
- Pomiar w niewłaściwym punkcie, zwykle zbyt blisko rozdzielnicy, zamiast na końcu obwodu.
- Ignorowanie wpływu RCD albo użycie trybu pomiarowego, który nie pasuje do aparatury w torze.
- Odczytywanie samego wyniku w omach bez sprawdzenia czasu wyłączenia i charakterystyki zabezpieczenia.
- Pomijanie stanu połączeń ochronnych, choć to one często psują wynik szybciej niż sam kabel.
- Traktowanie jednego pomiaru jako reprezentatywnego dla całej instalacji, mimo że różne obwody mogą zachowywać się bardzo różnie.
Jeśli wynik jest graniczny, nie walczę o „zaliczenie” testu na papierze. Wolę zostawić zapas, bo w eksploatacji instalacja pracuje w innych warunkach niż podczas spokojnego badania na pustym obwodzie. I właśnie dlatego szczególnie ważne staje się poprawne dokumentowanie wyniku, zwłaszcza w instalacjach PV, ładowarkach i nowych rozdzielnicach.
Co warto zapisać w protokole, żeby wynik miał sens także po czasie
W protokole nie wystarcza sama liczba w omach. Zapisuję też układ sieci, typ i wartość zabezpieczenia, punkt pomiarowy, warunki badania oraz to, czy wynik dotyczy obwodu końcowego czy rozdzielczego. Bez tego za pół roku nikt nie odtworzy, dlaczego dany obwód został uznany za bezpieczny.
- lokalizację punktu pomiaru,
- typ aparatu ochronnego i jego charakterystykę,
- warunki wykonania badania,
- informację o RCD, jeśli występuje,
- zapas do granicy dopuszczalnej, nie tylko sam wynik końcowy.

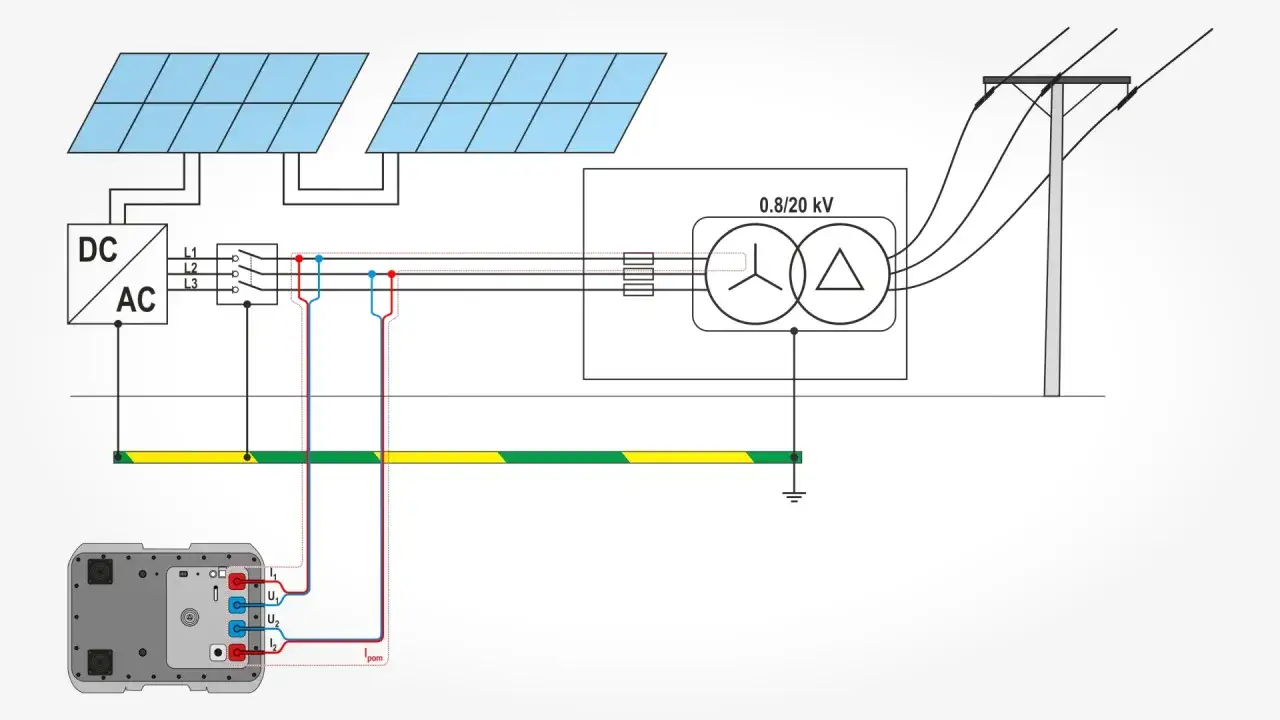

W instalacjach PV, ładowania i w rozbudowanych obiektach energetycznych to właśnie ten zestaw informacji pomaga odróżnić dobrze działający układ od takiego, który działa tylko „na styk”. Na stronę AC falownika patrzę tak samo jak na każdy obwód końcowy, a przy długich trasach, ładowarkach i farmach PV jeszcze uważniej, bo tam margines potrafi zniknąć szybciej niż w zwykłym mieszkaniu. Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy obwodach z dużym obciążeniem nie oceniaj wyniku tylko po tym, czy „przechodzi” - szukaj zapasu, bo to on decyduje, czy instalacja będzie stabilna także wtedy, gdy dojdzie do starzenia połączeń, wzrostu temperatury i kolejnych zmian w rozdzielnicy.
