Zerowanie gniazdka - Czy na pewno chroni? Prawda o PEN

Zerowanie gniazdka to temat, który wraca zawsze wtedy, gdy mieszkanie ma starszą instalację, a domownik chce zrozumieć, czy bolec ochronny naprawdę chroni, czy tylko wygląda na bezpieczny. Wyjaśniam tu, na czym polega to rozwiązanie, kiedy działa poprawnie, gdzie kończą się jego możliwości i dlaczego przy modernizacji instalacji nie warto traktować go jak uniwersalnej naprawy. To ważne zwłaszcza tam, gdzie jeden obwód ma zasilać nie tylko stare sprzęty, ale też współczesne odbiorniki i coraz bardziej wymagający rozdział zasilania w domu.

Na czym polega zerowanie i skąd wzięło się to rozwiązanie

Ja rozróżniam tu trzy rzeczy: zerowanie, uziemienie i rozdzielenie przewodu PEN. W starszym układzie TN-C do gniazda dochodzą zwykle dwa przewody, a jeden z nich pełni jednocześnie funkcję roboczą i ochronną. Styk ochronny w gnieździe łączy się wtedy z przewodem PEN, żeby w razie uszkodzenia obudowa urządzenia nie „wisiałaby” sobie samodzielnie na potencjale fazy.

To rozwiązanie było przez lata standardem w wielu budynkach, bo nie wszędzie prowadzono osobny przewód ochronny. Z dzisiejszej perspektywy brzmi to surowo, ale historycznie miało sens: dać użytkownikowi ochronę tam, gdzie instalacja miała tylko dwa tory przewodzące. Nie jest to jednak klasyczne uziemienie w rozumieniu współczesnych instalacji z osobnym PE. W praktyce chodzi o połączenie styku ochronnego z przewodem, który jednocześnie pracuje jako neutralny i ochronny.

Ważny szczegół: sama nazwa „zerowanie” bywa dziś używana potocznie, ale technicznie opisuje stary sposób ochrony przeciwporażeniowej, a nie uniwersalny przepis na bezpieczne gniazdo. Dlatego zanim ktoś zacznie cokolwiek przerabiać, trzeba najpierw ustalić, z jakim układem ma do czynienia. To prowadzi wprost do pytania, jak ten mostek naprawdę działa.

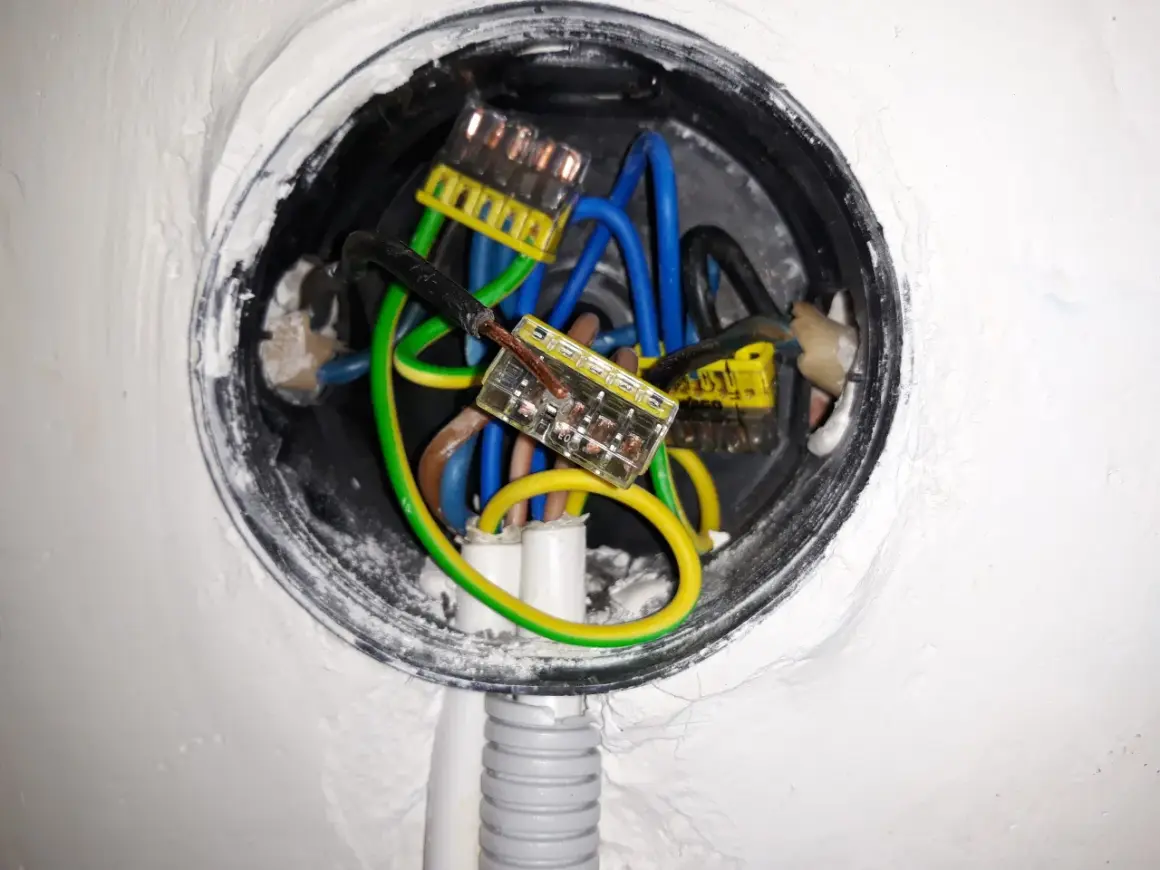

Jak działa mostek ochronny w starym gnieździe

Jeżeli przewód fazowy dotknie metalowej obudowy pralki, piekarnika albo obudowy metalowej oprawy, prąd ma popłynąć przez przewód PEN i wywołać szybkie zadziałanie zabezpieczenia nadprądowego. To właśnie ten gwałtowny prąd zwarciowy ma odłączyć uszkodzony obwód. Mechanizm jest prosty, ale skuteczność zależy od bardzo konkretnego warunku: tor ochronny musi być ciągły i mieć niską impedancję.

W normalnej pracy przewód PEN nie jest biernym dodatkiem. On przewodzi także prąd roboczy, więc jego stan techniczny ma znaczenie przez cały czas użytkowania instalacji. Jeżeli połączenie jest luźne, skorodowane albo przerwane, ochrona może przestać działać dokładnie wtedy, gdy jest potrzebna najbardziej. Właśnie dlatego przy takich instalacjach zawsze patrzę na cały obwód, a nie tylko na sam bolec w gnieździe.

• Stan normalny - obudowa urządzenia nie powinna być pod napięciem, a przewód PEN zapewnia odniesienie ochronne.
• Stan uszkodzenia - zwarcie fazy do obudowy ma wywołać zadziałanie bezpiecznika albo wyłącznika nadprądowego.
• Stan awaryjny przewodu PEN - jeśli PEN zostanie przerwany, obudowy urządzeń mogą znaleźć się pod niebezpiecznym potencjałem.

W praktyce właśnie ten ostatni scenariusz jest najbardziej podstępny. Instalacja może wyglądać „normalnie”, a mimo to przestać chronić. Dlatego warto od razu zestawić stare układy z tym, co dziś uznaje się za standard.

Jak odróżnić TN-C od TN-C-S, TN-S i TT

Same kolory żył pomagają, ale nie wystarczą. Układ trzeba ocenić po sposobie prowadzenia przewodów, po rozdziale w rozdzielnicy i po pomiarach. W modernizowanych domach właśnie na tym etapie najczęściej wychodzi, czy mamy jeszcze stary obwód z PEN, czy już bezpieczniejsze oddzielenie PE i N.

Warto zapamiętać jedną rzecz: w instalacjach stałych przewód PEN ma własne wymagania. W praktyce przywołuje się minimum 10 mm² Cu albo 16 mm² Al, więc nie można go zastąpić przypadkowym cienkim przewodem w puszce. Gdy punkt rozdziału PEN na PE i N został wykonany poprawnie, wtedy dopiero sens mają kolejne kroki modernizacji, w tym wyłączniki różnicowoprądowe. To prowadzi do pytania, kiedy takie rozwiązanie jeszcze ma sens, a kiedy lepiej już z niego zrezygnować.

Kiedy to rozwiązanie nadal bywa spotykane, a kiedy lepiej go nie robić

W istniejących, starych instalacjach TN-C zerowanie nadal można spotkać. Ja traktuję je jako rozwiązanie zastane, a nie model do naśladowania. Ma sens tylko wtedy, gdy obwód jest sprawny, przewód PEN ma ciągłość i wszystko zostało potwierdzone pomiarami. Nie ma sensu wtedy, gdy ktoś chce nim „zastąpić” brak osobnego PE w nowej instalacji albo zrobić szybki remont bez wymiany przewodów.

• Ma sens, gdy mówimy o starej, ale sprawnej instalacji TN-C i potwierdzonych pomiarami obwodach.
• Nie ma sensu, gdy planujesz nowy obwód do kuchni, łazienki, warsztatu albo sprzętów o większym poborze mocy.
• Jest ryzykowne, gdy ktoś chce dołożyć wyłącznik różnicowoprądowy bez rozdzielenia PEN.
• Wymaga ostrożności, gdy instalacja ma dużo łączeń, stare puszki i niepewne zaciski.
• Nie jest dobrym skrótem, gdy modernizujesz dom pod fotowoltaikę, magazyn energii, pompę ciepła albo ładowarkę EV.

Im więcej nowych odbiorników chcesz podłączyć, tym mniej miejsca zostaje na półśrodki. Dlatego następny krok to już nie „jak mostkować”, tylko jak uniknąć błędów, które robią z tego rozwiązania pozorne bezpieczeństwo.

Najczęstsze błędy, które widzę przy starych gniazdach

Przy takich instalacjach najwięcej szkody robi nie sam wiek przewodów, tylko skróty myślowe. Często gniazdo wygląda „naprawione”, a w praktyce nie chroni niczego. To są błędy, które widzę najczęściej:

• Mostkowanie na ślepo - bez sprawdzenia, czy przewód naprawdę jest PEN, a nie przypadkowo wykorzystaną żyłą.
• Luźne połączenia - słabo dokręcone zaciski potrafią przegrzać się szybciej niż sam osprzęt.
• Łączenie ochrony z niepewnym neutralnym - jeżeli ciągłość PEN jest słaba, bolec przestaje być punktem bezpieczeństwa.
• Brak weryfikacji zabezpieczeń - samo gniazdo nie zadziała, jeśli zabezpieczenie nadprądowe jest źle dobrane do obwodu.
• Uznanie, że bolec oznacza bezpieczeństwo - gniazdo może mieć styk ochronny, a mimo to nie zapewniać skutecznej ochrony.
• Samodzielne przeróbki bez pomiarów - tu najłatwiej o błąd, który wychodzi dopiero przy awarii albo przy dotyku obudowy.

Najbardziej podstępny scenariusz jest taki, że wszystko działa normalnie przez lata, a potem jeden słabszy zacisk zmienia sytuację w sekundę. Dlatego przy modernizacji nie szukałbym szybkich trików, tylko porządnego planu.

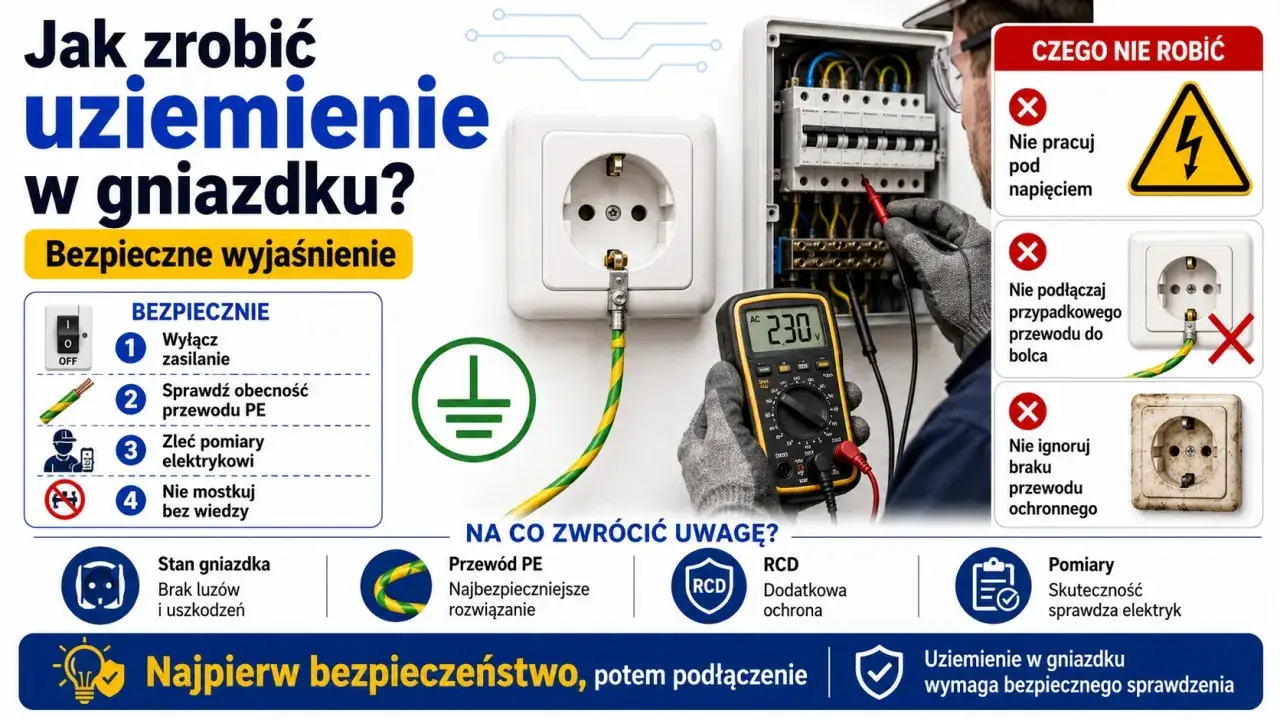

Jak modernizować starą instalację bez półśrodków

Jeżeli instalacja ma służyć dłużej, ja zaczynam od pomiarów, a nie od wymiany samego osprzętu. To ważne, bo w wielu mieszkaniach problem nie leży w samym gnieździe, tylko w całym obwodzie i w rozdzielnicy. W praktyce sensowna modernizacja wygląda zwykle tak:

1. Najpierw oględziny i pomiary - ciągłość przewodów, rezystancja izolacji, impedancja pętli zwarcia i stan połączeń.
2. Potem decyzja o układzie - czy zostawiasz fragment starego TN-C, czy robisz rozdział PEN na PE i N.
3. Następnie rozdzielnica - to tu najczęściej wykonuje się punkt przejścia na TN-C-S, a nie w samym gnieździe.
4. Dalej nowe obwody - tam, gdzie się da, prowadzi się przewody 3-żyłowe z osobnym PE.
5. Na końcu ochrona dodatkowa - wyłączniki różnicowoprądowe, właściwie dobrane zabezpieczenia i ewentualne ochronniki przepięć.

W domach, które mają już fotowoltaikę, magazyn energii, pompę ciepła albo ładowarkę samochodu elektrycznego, taka modernizacja jest szczególnie ważna. Sam mostek w gnieździe nie rozwiąże problemu rozdziału obciążeń ani jakości ochrony w całym budynku. Dobrze zrobiona rozdzielnica porządkuje cały układ zasilania i ułatwia późniejsze dokładanie kolejnych odbiorników.

Jeśli przy remoncie zostaje stara instalacja, lepiej zainwestować w etapową przebudowę niż w kosmetykę na poziomie jednego gniazdka. To zwykle bardziej opłacalne i po prostu bezpieczniejsze. A skoro mowa o bezpieczeństwie, zostaje jeszcze jedna rzecz, którą wielu właścicieli pomija.

Co jeszcze sprawdzić, żeby instalacja naprawdę była bezpieczna

Jak podaje GUNB, pięcioletnia kontrola obejmuje m.in. stan sprawności połączeń, osprzętu, zabezpieczeń, środków ochrony od porażeń, oporności izolacji i uziemień. To dobra wskazówka, bo właśnie te elementy decydują o tym, czy instalacja działa poprawnie na co dzień, a nie tylko wygląda poprawnie po remoncie.

• Ciągłość przewodu ochronnego lub PEN - bez niej ochrona przestaje być wiarygodna.
• Dokręcenie zacisków - luźny zacisk potrafi zrobić więcej szkody niż zużyty osprzęt.
• Test wyłącznika różnicowoprądowego - jeśli instalacja go ma, trzeba sprawdzić, czy naprawdę działa.
• Stan gniazd w pomieszczeniach wilgotnych - kuchnia, łazienka i garaż zasługują na większą ostrożność niż zwykły pokój.
• Pomiary po modernizacji - dopiero one potwierdzają, że ochrona działa tak, jak zakładano.

Jeżeli instalacja ma jeszcze pracować przez lata, najwięcej daje porządny przegląd, rozdział PEN tam, gdzie to możliwe, i stopniowe przechodzenie na osobny PE w nowych obwodach. Sam mostek w gnieździe jest tylko elementem starej koncepcji ochrony, nie celem samym w sobie. Z perspektywy bezpieczeństwa domu i całego rozdziału zasilania lepiej przebudować układ raz porządnie niż wielokrotnie poprawiać to samo gniazdo.
