Dobry schemat podlaczenia jak podłączyć różnicówkę sprowadza się do trzech zasad: przewody robocze prowadzi się przez aparat, przewód ochronny PE omija go całkowicie, a neutralne obwody nie mogą się mieszać. W tym artykule pokazuję, jak czytać układ 1-fazowy i 3-fazowy, jaki typ RCD dobrać do domu, fotowoltaiki czy ładowarki EV oraz jakie błędy najczęściej powodują brak ochrony albo niepotrzebne wyzwalanie. To jeden z tych tematów, w których źle wpięty neutralny potrafi zepsuć cały montaż, więc warto podejść do niego metodycznie.
Najkrócej mówiąc, poprawne podłączenie różnicówki opiera się na oddzieleniu przewodów roboczych od ochronnych
- L i N przechodzą przez wyłącznik różnicowoprądowy, a PE nie wchodzi do RCD.
- W obwodach jednofazowych neutralny po wyjściu z RCD trafia na osobną listwę N dla tego samego aparatu.
- W układzie trójfazowym przez 4-biegunowy aparat prowadzi się L1, L2, L3 i N.
- Do większości domowych obwodów wybieram dziś najczęściej typ A, 30 mA.
- Instalacje z PV, EV, falownikami i częścią pomp ciepła często wymagają typu B lub F.
- Po montażu trzeba wykonać test przyciskiem i sprawdzić, czy neutralne nie są pomieszane między obwodami.

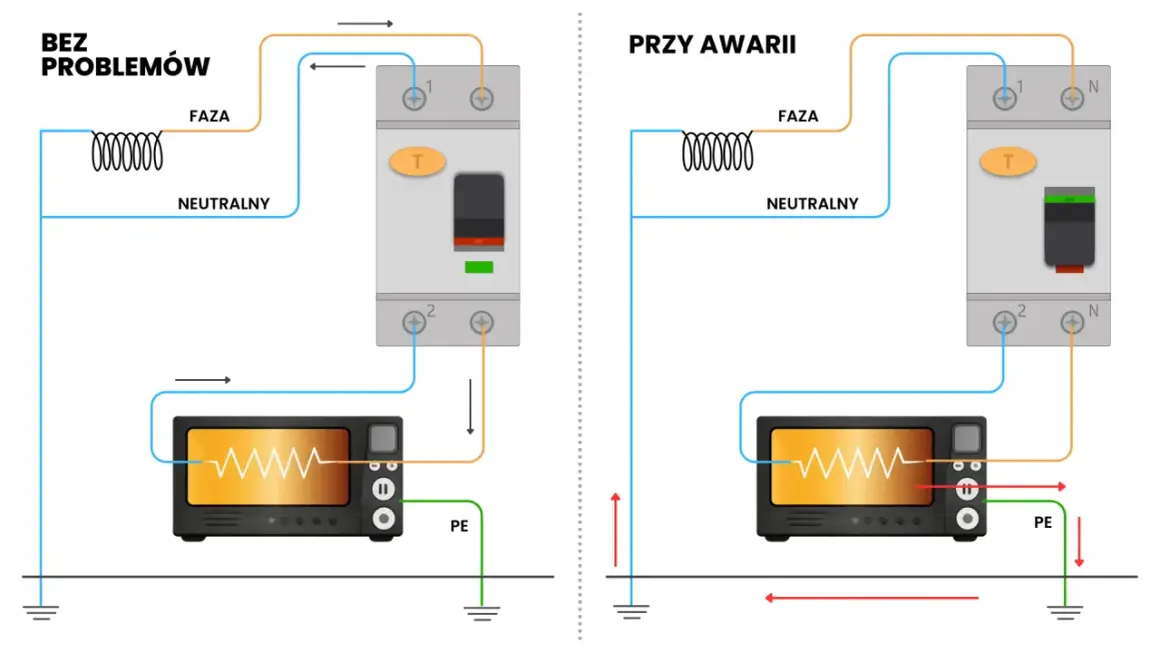

Jak działa różnicówka i co musi się zgadzać przed montażem
Wyłącznik różnicowoprądowy porównuje prąd wpływający do obwodu z prądem z niego wypływającym. Jeśli pojawi się różnica, aparat zakłada, że część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację albo ciało człowieka, i odłącza zasilanie. Sam RCD nie jest jednak zabezpieczeniem przeciążeniowym, więc w rozdzielnicy zwykle pracuje razem z wyłącznikiem nadprądowym albo jako element RCBO.Przed montażem sprawdzam trzy rzeczy: układ sieci, rodzaj obciążenia i liczbę biegunów. W praktyce oznacza to pytanie, czy mam instalację TN-S, TN-C-S po stronie rozdzielonego N i PE, czy TT, czy chronię prosty obwód oświetlenia, czy raczej płytę indukcyjną, falownik albo ładowarkę samochodu. To właśnie od tego zależy, czy wystarczy 2P, czy potrzebny jest 4P, oraz jaki typ wyłącznika ma sens.
Jest jeszcze jedna zasada, o której nie lubię zapominać: za RCD nie wolno łączyć neutralnego z ochronnym. Jeśli po stronie obciążenia pojawi się mostek N-PE, aparat zacznie widzieć część prądu jako „uciekającą” i wyzwoli się bez widocznej przyczyny. Kiedy to jest jasne, najprościej pokazać układ jednofazowy, bo właśnie w nim najłatwiej zrozumieć logikę całego połączenia.

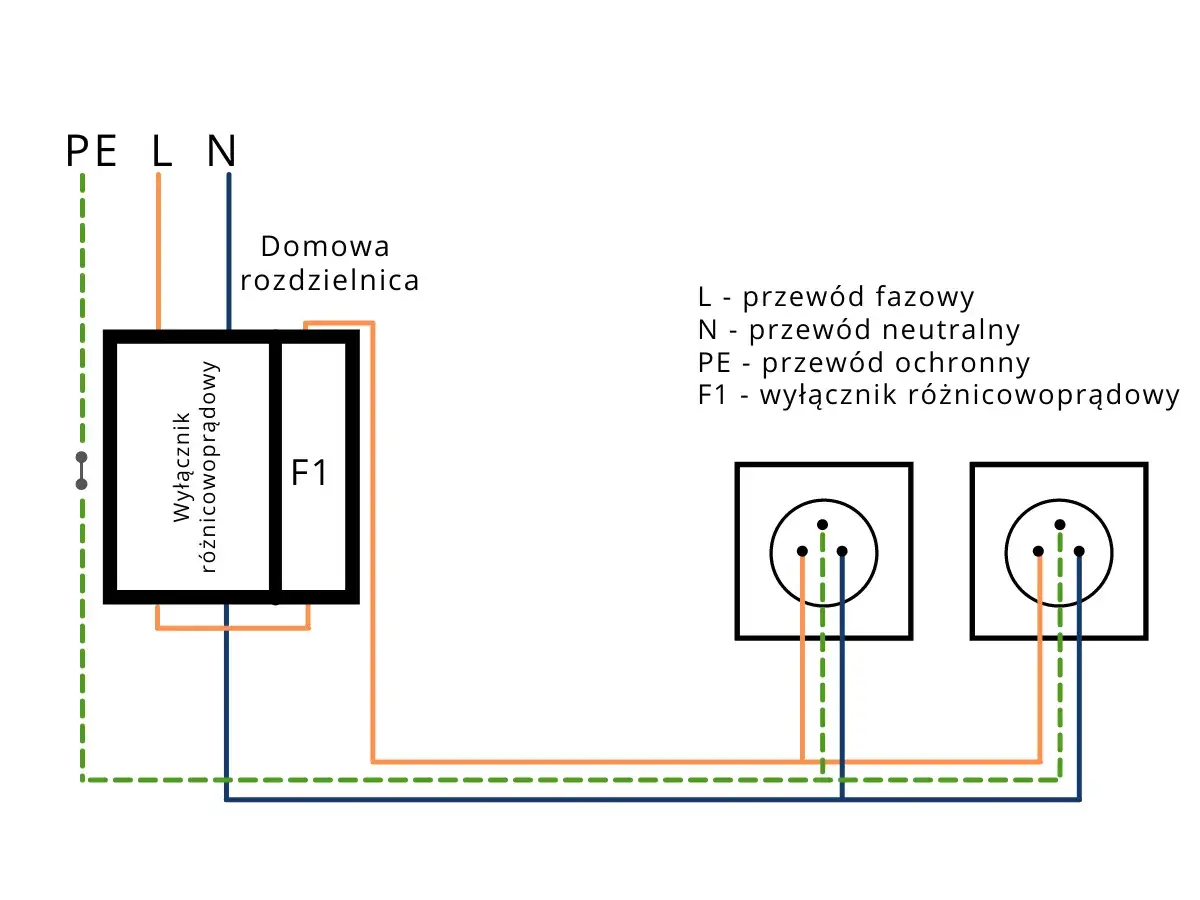

Jak podłączyć różnicówkę w układzie jednofazowym
W instalacji jednofazowej logika jest prosta: faza L i neutralny N przechodzą przez RCD, a przewód ochronny PE idzie osobno na listwę ochronną. Jeśli aparat zasila kilka obwodów, każdy z nich musi wracać swoim neutralnym do tej samej listwy N przypisanej do konkretnej różnicówki. Mieszanie neutralnych z różnych RCD to jeden z najczęstszych powodów niepotrzebnego wyzwalania.
W wielu współczesnych modelach, a wprost w FAQ Eaton, kierunek zasilania nie zmienia działania aparatu, ale ja i tak nie zgaduję na oko. Jeśli producent oznaczył wejście i wyjście albo wymaga określonego kierunku, stosuję się do tego bez dyskusji. W praktyce najważniejsze jest to, by oba przewody robocze przeszły przez ten sam tor pomiarowy.
| Przewód | Gdzie trafia | Po co tak |
|---|---|---|
| L | Przez RCD do dalszego zabezpieczenia obwodu | Aparat porównuje prąd fazowy z neutralnym |
| N | Przez RCD na dedykowaną listwę N tego samego aparatu | Neutralny musi wrócić przez ten sam układ pomiarowy |
| PE | Bezpośrednio na listwę PE | Przewód ochronny nie przechodzi przez różnicówkę |
Zasilanie L ──> RCD ──> wyłącznik nadprądowy ──> odbiornik Zasilanie N ──> RCD ──> listwa N tego RCD ──> odbiornik PE ────────────────────────────────────────> listwa PE ──> odbiornik
Jeżeli chronisz kilka obwodów jednofazowych jednym aparatem, każdy neutralny musi wrócić dokładnie do tej samej listwy. Wtedy układ działa stabilnie, a kolejne wyzwolenia naprawdę coś znaczą. Przy trzech fazach zasada pozostaje ta sama, tylko aparat robi się większy i obejmuje więcej torów jednocześnie.
Jak wygląda schemat w układzie trójfazowym
W układzie trójfazowym stosuje się zwykle 4-biegunowy RCD, przez który przechodzą L1, L2, L3 i N. To ważne, bo nawet jeśli część obciążenia pracuje tylko na jednej fazie, wszystkie przewody robocze przypisane do tej różnicówki muszą zamknąć się w tym samym obwodzie pomiarowym. Przewód PE nadal idzie osobno i nie wchodzi do aparatu.
| Układ | Typowy aparat | Co przechodzi przez RCD | Kiedy ma sens |
|---|---|---|---|
| 1-fazowy | 2P | L i N | Gniazda, oświetlenie, większość obwodów domowych |
| 3-fazowy | 4P | L1, L2, L3 i N | Płyta, podrozdzielnica, większe odbiorniki, napędy |
Przy trzech fazach szczególnie pilnuję neutralnego. Jeśli kilka obwodów jest chronionych różnymi RCD, to każdy z nich musi mieć własny neutralny powrót, bez wspólnego mieszania na jednej listwie. Jeśli tego nie dopilnujesz, aparat może wyzwalać losowo, mimo że sama instalacja wygląda „na oko” poprawnie.
W praktyce najbardziej przejrzysty układ to taki, w którym za jednym 4-biegunowym RCD stoją obwody o podobnym charakterze pracy, a neutralne nie wychodzą poza swoją grupę. To prowadzi nas do pytania ważniejszego niż sam montaż: jaki typ wyłącznika w ogóle wybrać.
Jaki typ i czułość wybrać do konkretnego obwodu
Tu często pojawia się największe nieporozumienie. Sam schemat połączeń nie wystarczy, jeśli aparat jest źle dobrany do obciążenia. Ja patrzę przede wszystkim na to, czy w obwodzie występują elektronika, falowniki, przetwornice i źródła mogące generować składową stałą lub prądy odkształcone. To właśnie one decydują, czy wystarczy typ A, czy trzeba wejść w F albo B.
| Typ | Co wykrywa | Gdzie ma sens | Moja praktyczna uwaga |
|---|---|---|---|
| AC | Sinusoidalny prąd upływu AC | Najprostsze obwody bez elektroniki | W nowych instalacjach wybieram go rzadko, bo dziś elektronika jest wszędzie |
| A | AC i pulsujący DC | Standardowe obwody domowe, AGD, płyty indukcyjne | To najczęstszy punkt startowy dla domu |
| F | AC, pulsujący DC i obciążenia z jednofazowymi falownikami | Pompy ciepła, napędy, urządzenia z regulacją prędkości | Dobry wybór tam, gdzie obwód ma bardziej „elektroniczny” charakter |
| B | Także gładką składową DC | Fotowoltaika, ładowarki EV, przemienniki częstotliwości, UPS | Tu zwykły aparat może nie wystarczyć |
Jeśli chodzi o czułość, w ochronie uzupełniającej najczęściej wybiera się 30 mA. Gdy priorytetem jest ochrona przeciwpożarowa albo selektywność między kolejnymi stopniami zabezpieczeń, często pojawiają się wyższe wartości, na przykład 300 mA. Ja nie traktuję tego jako „lepsze” lub „gorsze” rozwiązanie, tylko jako inne zadanie ochronne.
W praktyce nie zaczynam od typu AC, jeśli obwód ma choćby odrobinę elektroniki. Zdecydowanie lepiej dobrać aparat raz, niż później szukać przyczyny wyzwalania w całej rozdzielnicy. A skoro dobór już mamy uporządkowany, czas przejść do błędów, które najczęściej psują cały montaż.
Najczęstsze błędy, które powodują wyzwalanie albo brak ochrony
W instrukcji Hager jest to napisane wprost: po stronie obciążenia nie może być połączenia N z PE, a przewodów PE i PEN nie prowadzi się przez przekładnik sumujący. To nie jest detal montażowy, tylko warunek działania RCD. W praktyce właśnie na tym etapie najłatwiej popełnić błąd, bo wszystko wygląda „sensownie”, ale aparat zaczyna widzieć prądy, których nie powinien.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Neutralne z różnych obwodów na jednej listwie | Losowe wyzwalanie lub brak selektywności | Każdy RCD ma własną listwę N |
| Mostek N-PE za różnicówką | Aparat reaguje jak na upływ | Po stronie obciążenia nie łączę N z PE |
| PE przeprowadzony przez RCD | Układ działa nieprawidłowo | PE idzie bezpośrednio na listwę ochronną |
| PEN prowadzony niewłaściwie | Instalacja traci logikę ochrony | Najpierw rozdział PEN, dopiero potem RCD |
| Zły typ aparatu do falownika, PV albo EV | Może nie zadziałać przy składowej DC | Dopasowuję typ do źródła zakłóceń, nie do ceny |
| Pomylenie torów zasilania i wyjścia mimo oznaczeń producenta | Problemy z poprawnym działaniem lub serwisem | Trzymam się oznaczeń na obudowie i instrukcji |
| Brak testu po montażu | Nie wiadomo, czy aparat rzeczywiście chroni | Po uruchomieniu zawsze robię próbę i pomiar |
W podobnych sytuacjach widziałem już wszystko: od „niewinnego” mostka na listwie N po podłączenie całej grupy obwodów do jednego neutralnego, który nie powinien tam trafić. Najgorsze jest to, że instalacja może działać przez chwilę, a problem wychodzi dopiero przy obciążeniu albo po kilku dniach użytkowania. Dlatego po samym montażu nie odpuszczam testów.
To naturalny moment, żeby sprawdzić, czy aparat faktycznie zadziała tak, jak ma zadziałać, a nie tylko wygląda poprawnie w rozdzielnicy.
Jak sprawdzić montaż po podłączeniu
Po złożeniu układu robię trzy poziomy kontroli. Najpierw oględziny: czy L, N i PE trafiły tam, gdzie miały trafić, czy nie ma luźnego przewodu i czy neutralne są przypisane do właściwej różnicówki. Potem test funkcjonalny przyciskiem TEST, który symuluje prąd różnicowy. Na końcu, jeśli mam do dyspozycji odpowiedni miernik, wykonuję pomiary potwierdzające czas i prąd zadziałania.
- Sprawdzam, czy wszystkie przewody robocze danego obwodu przechodzą przez ten sam aparat.
- Upewniam się, że nie ma połączenia N z PE po stronie obciążenia.
- Wciskam przycisk testowy po podaniu napięcia, bo bez zasilania ten test nie ma sensu.
- Sprawdzam, czy aparat nie wyzwala się bez przyczyny po załączeniu obciążenia.
- Jeśli instalacja jest większa, wykonuję pomiary zgodnie z dokumentacją i zakresem odbioru.
Warto pamiętać, że test przyciskiem nie jest jedynie formalnością. To szybka kontrola, czy mechanizm wyzwalający i obwód testowy działają prawidłowo. Ja traktuję ten przycisk jako obowiązkowy element eksploatacji, a nie dodatek „na wszelki wypadek”. Jeśli urządzenie ma pracować długo bez problemów, test okresowy też ma znaczenie, zwykle co pół roku w instalacjach stałych.
Kiedy podstawowa kontrola jest zrobiona, pozostaje jeszcze obszar, który w 2026 roku ma coraz większe znaczenie: fotowoltaika, ładowarki EV i urządzenia z elektroniką mocy.
Dlaczego fotowoltaika, EV i pompa ciepła wymagają osobnej uwagi
To właśnie tutaj zwykły schemat połączeń przestaje wystarczać. Falowniki fotowoltaiczne, ładowarki samochodowe, przemienniki częstotliwości i część pomp ciepła potrafią generować prądy różnicowe o takim charakterze, że klasyczny RCD reaguje z opóźnieniem albo nie reaguje poprawnie. W praktyce oznacza to, że zły typ aparatu może obniżyć poziom bezpieczeństwa mimo pozornie poprawnego montażu.
Dlatego do instalacji PV i EV bardzo często rozważa się typ B, a przy jednofazowych falownikach lub niektórych napędach także typ F. W takich obwodach nie próbuję „upchnąć” wszystkiego pod jeden aparat, jeśli producent urządzenia sugeruje osobne zabezpieczenie. Właśnie tu najlepiej działa podział na logiczne grupy, a nie jedno duże zabezpieczenie dla całego domu.
Jeżeli urządzenie ma wbudowaną detekcję składowej stałej albo producent stawia konkretne wymagania co do RCD, trzeba je traktować nadrzędnie wobec ogólnego schematu. To ważne zwłaszcza w instalacjach prosumenckich, gdzie różnicówka ma chronić nie tylko użytkownika, ale też ciągłość pracy całego systemu. I tu wracamy do praktyki, z której najwięcej zostaje na końcu.
Co sprawdzić przed zamknięciem rozdzielnicy
- Czy wszystkie przewody robocze obwodu przechodzą przez ten sam RCD.
- Czy neutralne obwodów chronionych nie są pomieszane z inną grupą zabezpieczeń.
- Czy PE omija aparat i trafia wyłącznie na listwę ochronną.
- Czy po stronie obciążenia nie ma mostka N-PE ani niepotrzebnych połączeń wyrównawczych.
- Czy typ i czułość aparatu pasują do obciążenia, zwłaszcza przy PV, EV, falownikach i pompach ciepła.
- Czy test przyciskiem został wykonany po podaniu napięcia i czy aparat zareagował poprawnie.
Jeśli którykolwiek z tych punktów budzi wątpliwość, lepiej zatrzymać uruchomienie i poprawić układ przed podaniem napięcia. Dobrze zrobiona rozdzielnica nie ma „wybijać dla zasady” tylko działać wtedy, gdy rzeczywiście pojawia się zagrożenie. Właśnie tak powinien wyglądać poprawny montaż różnicówki: prosty w logice, bezpieczny w działaniu i dopasowany do konkretnego obwodu, a nie złożony z przypadkowych połączeń.
