Wyłącznik różnicowoprądowy to jedno z tych zabezpieczeń, które w rozdzielnicy wygląda niepozornie, a w praktyce robi dużą różnicę dla bezpieczeństwa ludzi i samej instalacji. Poniżej wyjaśniam, jak działa, gdzie ma sens, jak dobrać jego typ i czułość oraz dlaczego przy fotowoltaice i nowoczesnych odbiornikach nie wolno wybierać go przypadkiem.
Najkrócej mówiąc, chodzi o ochronę ludzi, instalacji i właściwy dobór aparatu do obciążenia
- RCD reaguje na różnicę między prądem, który wpływa do obwodu, i tym, który z niego wraca.
- 30 mA zwykle chroni ludzi, a 100-300 mA wykorzystuje się częściej do ochrony przeciwpożarowej lub selektywności.
- Typ AC nadaje się do prostych obwodów, typ A do większości domowych urządzeń, typ F do wybranych napędów, a typ B do PV, EV i przemienników.
- Sam RCD nie zastępuje zabezpieczenia nadprądowego, więc w rozdzielnicy zwykle pracuje razem z wyłącznikiem nadprądowym.
- Przycisk TEST warto naciskać co miesiąc, a w wilgoci i zapyleniu nawet częściej.
Jak działa i kiedy reaguje
Ja tłumaczę to prosto: urządzenie porównuje prąd wpływający do obwodu z prądem, który z niego wraca. Jeśli wszystko jest w porządku, suma się zgadza i aparat milczy. Jeśli część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację, wilgoć, obudowę sprzętu albo ciało człowieka, pojawia się różnica i zasilanie zostaje odłączone.
W środku pracuje przekładnik sumujący, czyli element, który „widzi” bilans prądów. To ważne, bo taki aparat nie reaguje na przeciążenie ani zwarcie w taki sposób, jak klasyczny wyłącznik nadprądowy. Jego zadaniem jest wykrycie prądu upływu lub prądu doziemnego, czyli sytuacji, w której energia nie wraca tam, gdzie powinna.
W praktyce oznacza to jedno: jeśli instalacja jest poprawnie wykonana, urządzenie nie powinno wyłączać bez powodu. Jeśli jednak zadziała, zwykle sygnalizuje realny problem albo sumę drobnych upływów, które po prostu przekroczyły dopuszczalny próg. To prowadzi nas do pytania, gdzie taki aparat ma największy sens w domu i w rozdzielnicy.

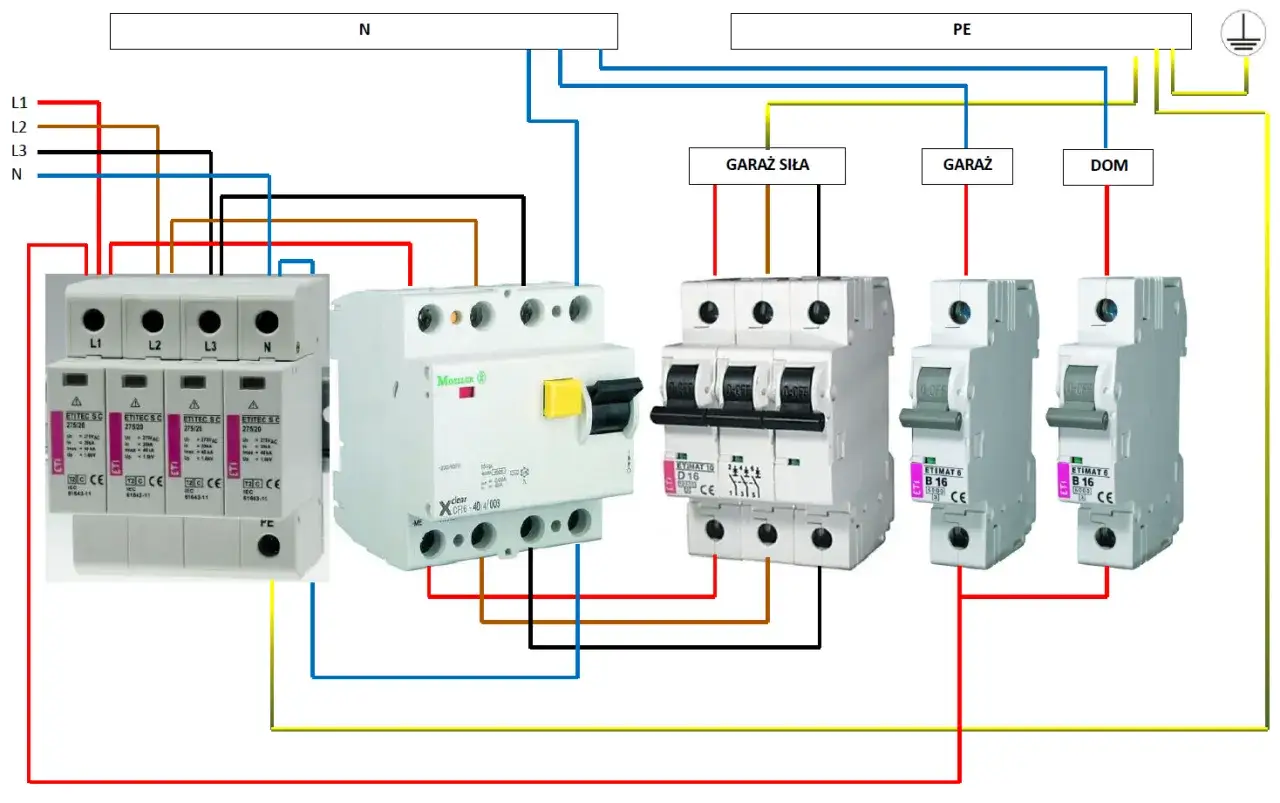

Gdzie ma sens w rozdzielnicy i w instalacjach z fotowoltaiką
W dobrze zaprojektowanej instalacji nie traktuję tego zabezpieczenia jako jednego wspólnego „strażnika” dla całego domu. Gdy jeden aparat obsługuje zbyt wiele obwodów, pojedyncze zadziałanie odcina kuchnię, łazienkę, oświetlenie i elektronikę jednocześnie. Użytkownik traci wtedy nie tylko ochronę, ale też komfort i łatwość diagnozy.
Najlepiej działa podział na logiczne grupy: osobno obwody gniazd, osobno łazienka, kuchnia, urządzenia zewnętrzne i osobno większe odbiory. W wielu przypadkach sens ma też aparat łączony, czyli rozwiązanie, które jednocześnie chroni przed upływem i przeciążeniem na jednym obwodzie. To szczególnie wygodne tam, gdzie chcę ograniczyć zakres wyłączenia do jednej linii.
W instalacjach z fotowoltaiką, ładowarką samochodu elektrycznego czy pompą ciepła patrzę jeszcze uważniej, bo elektronika energoelektroniczna potrafi generować prądy upływu i składowe, których klasyczne obwody domowe zwykle nie mają. Właśnie dlatego dobór zabezpieczenia do takich źródeł energii trzeba oprzeć na dokumentacji producenta, a nie na przyzwyczajeniu z tradycyjnej instalacji.
- Obwody końcowe w domu warto rozdzielać tak, aby awaria jednego urządzenia nie gasiła połowy mieszkania.
- Łazienka, kuchnia i obwody zewnętrzne zwykle wymagają większej uwagi niż proste oświetlenie.
- PV, EV i falowniki to miejsca, gdzie zły typ aparatu potrafi powodować częste lub niepożądane wyzwolenia.
- Im więcej elektroniki w instalacji, tym bardziej opłaca się myśleć o selektywności i podziale obwodów.
Skoro już wiadomo, gdzie ten aparat ma największy sens, przechodzę do najważniejszego pytania: jak dobrać odpowiedni typ i czułość, żeby nie kupić urządzenia „na oko”.
Jak dobrać typ i czułość bez zgadywania
Dobór zaczynam od dwóch różnych parametrów. In, czyli prąd znamionowy, mówi mi, jaki prąd aparat może przenieść bez przegrzewania. IΔn, czyli czułość, określa, przy jakim prądzie różnicowym ma zadziałać. To nie jest to samo i właśnie to pomieszanie najczęściej prowadzi do błędów przy zakupie.

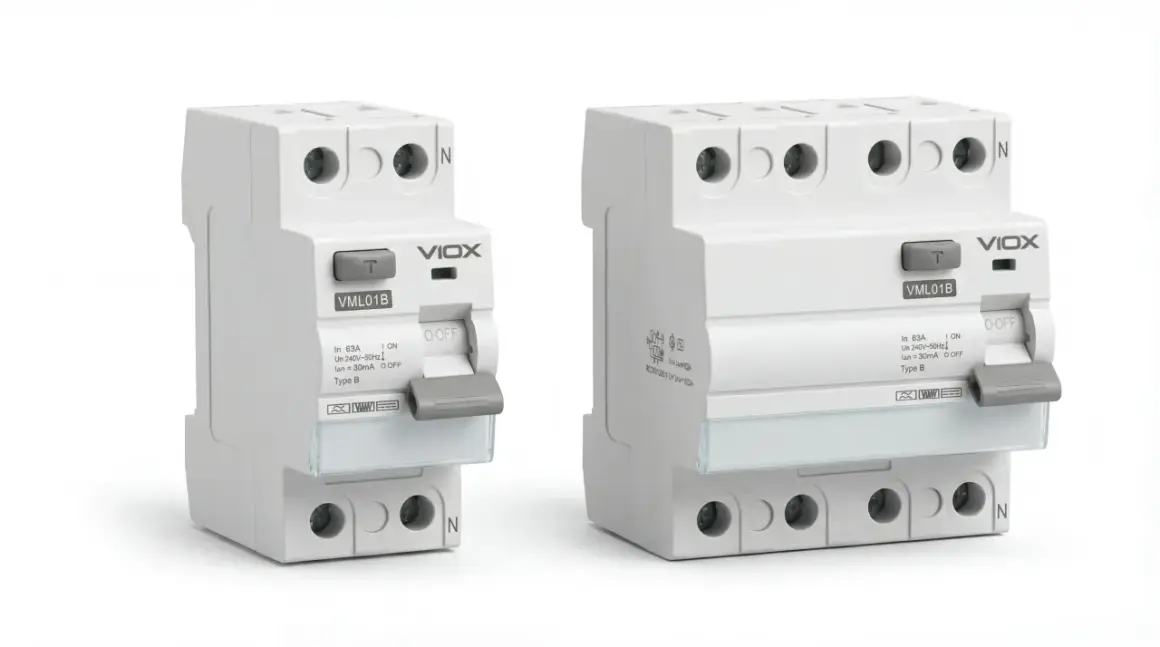

Najpierw typ, potem reszta
| Typ | Co wykrywa | Gdzie ma sens | Na co uważam |
|---|---|---|---|
| AC | Prądy sinusoidalne | Bardzo proste obwody bez elektroniki | W nowych instalacjach zwykle wybieram go tylko wtedy, gdy projekt i producent naprawdę to dopuszczają |
| A | Prądy sinusoidalne i pulsujące DC do 6 mA | Większość domowych obwodów, AGD, płyty indukcyjne, zasilacze | To dziś najczęstszy i najbardziej uniwersalny wybór do domu |
| F | Jak typ A, ale lepiej radzi sobie z mieszanymi częstotliwościami | Jednofazowe falowniki, część pomp ciepła, napędy o regulowanej prędkości | Wybieram go wtedy, gdy elektronika pracuje „dynamicznie” i producent to przewiduje |
| B | Wszystkie rodzaje prądu różnicowego, także gładki DC | Fotowoltaika, ładowarki EV, UPS, przemienniki częstotliwości, wybrane systemy 3-fazowe | To nie jest wybór „na wszelki wypadek”; ma sens tam, gdzie rzeczywiście może pojawić się składowa stała |
W praktyce najczęściej wybieram typ A do klasycznego domu, typ F do wybranych urządzeń z elektroniką napędową, a typ B tam, gdzie pracują falowniki, PV albo ładowanie samochodu. Typ AC zostawiam dla naprawdę prostych obwodów i tylko wtedy, gdy nie koliduje to z dokumentacją urządzeń. W nowoczesnej instalacji „najprostszy” nie znaczy automatycznie „najlepszy”.
Przeczytaj również: Przyłącze prądu do działki: Koszt, proces i kluczowe czynniki (2025)
Potem czułość i prąd znamionowy
- 30 mA wybieram do ochrony ludzi i obwodów końcowych.
- 100 mA albo 300 mA stosuję częściej tam, gdzie chodzi o ochronę przeciwpożarową lub selektywność między kilkoma stopniami zabezpieczeń.
- 25 A, 40 A, 63 A to typowe wartości prądu znamionowego w domu, ale dobieram je do realnego obciążenia i przekroju przewodów.
- Jeśli instalacja ma kilka poziomów ochrony, wyżej daję rozwiązanie selektywne, a niżej 30 mA na obwody końcowe.
Przy fotowoltaice i ładowarkach EV nie zgaduję. Patrzę w instrukcję falownika, ładowarki albo całego systemu, bo część urządzeń dopuszcza typ A lub F, a część wymaga typu B. To właśnie w takich instalacjach najłatwiej popełnić błąd, który później objawia się wyzwalaniem bez wyraźnej przyczyny.
Dobry dobór to połowa sukcesu, ale druga połowa zaczyna się tam, gdzie instalacja jest źle ułożona albo użytkownik oczekuje od aparatu rzeczy, których on po prostu nie robi. To najczęstsze źródło problemów.
Najczęstsze błędy, które powodują niepotrzebne zadziałania
Najczęściej widzę cztery rzeczy: mieszanie przewodów neutralnych między obwodami, zbyt wiele linii pod jednym aparatem, zły typ do elektroniki i ignorowanie sumy drobnych upływów. Każde urządzenie ma niewielki naturalny prąd upływu, więc kilka zasilaczy LED, pralka, zmywarka, falownik i filtr przeciwzakłóceniowy potrafią zsumować się do poziomu, który wyzwala zabezpieczenie, choć pojedynczo wszystko działa poprawnie.
- Jeśli neutralne z różnych obwodów są pomieszane, aparat zaczyna „widzieć” nierównowagę nawet bez realnej awarii.
- Jeśli jeden RCD chroni za dużo odbiorników, pojedynczy problem wyłącza zbyt duży fragment instalacji.
- Jeśli typ aparatu nie pasuje do elektroniki, pojawiają się częste i trudne do wyjaśnienia wyzwolenia.
- Jeśli ktoś mostkuje przewody albo omija zabezpieczenie, usuwa objaw, ale nie usuwa zagrożenia.
Ja zawsze traktuję powtarzające się zadziałania jako sygnał do diagnostyki, a nie do „uspokajania” instalacji przez obejście ochrony. W praktyce warto sprawdzić izolację, podział obwodów, sposób prowadzenia przewodów neutralnych i to, czy w rozdzielnicy nie pracuje zbyt wiele urządzeń o dużych upływach. Z tego miejsca naturalnie przechodzę do kwestii, którą użytkownicy często odkładają, a która ma realny wpływ na bezpieczeństwo: testowania.
Jak testować i utrzymać go w dobrej formie
Przycisk testowy wyłącznika różnicowoprądowego naciskam przy zasilonym obwodzie co najmniej raz w miesiącu. Jeśli aparat zadziała, wracam go do pozycji roboczej. Jeśli nie reaguje, nie zakładam, że „może zadziała później” tylko traktuję to jako sygnał do sprawdzenia lub wymiany przez elektryka.
W wilgotnym, zapylonym albo trudnym środowisku kontrolę robię częściej, bo właśnie tam urządzenie pracuje pod większym obciążeniem warunków zewnętrznych. Sama próba przyciskiem TEST nie zastępuje jednak pomiarów instalacji. To szybka kontrola działania mechanizmu, a nie pełny przegląd ochrony.
- Test wykonuję z włączonym zasilaniem i po nim przywracam aparat do pracy.
- Jeśli po teście nie da się go załączyć, nie używam instalacji „na próbę”.
- Gdy zadziałania powtarzają się bez oczywistej przyczyny, szukam źródła upływu, a nie obchodzę zabezpieczenia.
- Przy przeglądach okresowych warto sprawdzić też opis obwodów i datę ostatniej kontroli.
To prosta czynność, ale właśnie ona często odróżnia instalację „na papierze bezpieczną” od instalacji, która realnie chroni domowników. Na tym etapie zostaje mi już tylko kilka rzeczy, które zawsze sprawdzam przed uznaniem rozdzielnicy za dobrze przygotowaną.
Co sprawdzam jeszcze przed zamknięciem rozdzielnicy
Jeśli mam dopiąć instalację porządnie, patrzę na cały układ, nie tylko na pojedynczy aparat. Dobrze dobrana ochrona różnicowa ma sens wtedy, gdy pasuje do obciążenia, sposobu podziału obwodów i charakteru źródeł energii w budynku.
- Czy obwody są podzielone logicznie i nie obciążają jednego aparatu ponad miarę.
- Czy typ zabezpieczenia pasuje do elektroniki, falowników, PV i ładowania EV.
- Czy czułość odpowiada funkcji: 30 mA dla ochrony ludzi, większe wartości tam, gdzie chodzi o selektywność lub ochronę przeciwpożarową.
- Czy przewody neutralne nie są pomieszane między grupami obwodów.
- Czy użytkownik wie, który przycisk TEST nacisnąć i jak często to robić.
Jeżeli mam wskazać jedną praktykę, która najbardziej poprawia bezpieczeństwo i komfort użytkowania, to jest nią świadomy dobór aparatu do konkretnego obwodu, a nie kupowanie czegokolwiek z napisem 30 mA. W instalacjach domowych, prosumenckich i z fotowoltaiką właśnie ten detal robi największą różnicę.
