Prąd trójfazowy daje większą swobodę w domu, warsztacie i przy instalacji fotowoltaicznej, ale dopiero dobrze rozplanowany naprawdę pokazuje swoją przewagę. W praktyce liczą się nie tylko wartości 230/400 V, lecz także moc przyłączeniowa, sposób rozdziału obciążeń i to, czy urządzenia pracują równo na wszystkich fazach. Poniżej wyjaśniam, jak ten układ działa, kiedy ma sens i jakie błędy najczęściej odbierają mu zalety.
Najważniejsze rzeczy do zapamiętania
- Układ trzech faz pozwala zasilać większe odbiorniki i lepiej rozkładać obciążenie w instalacji.
- W Polsce standardem jest napięcie 230 V między fazą a przewodem neutralnym oraz 400 V między dwiema fazami.
- Największą korzyść daje nie samo przyłącze, lecz równomierne rozłożenie urządzeń na L1, L2 i L3.
- Trójfazowe zasilanie szczególnie przydaje się przy płycie indukcyjnej, pompie ciepła, ładowarce EV i sprzęcie warsztatowym.
- Źle dobrana moc lub asymetria faz szybko kończą się wybijaniem zabezpieczeń, spadkami komfortu i niepotrzebnymi kosztami przeróbek.
- Przed modernizacją warto sprawdzić nie tylko moc, ale też rozdzielnicę, przekroje przewodów i przyszłe potrzeby domu.

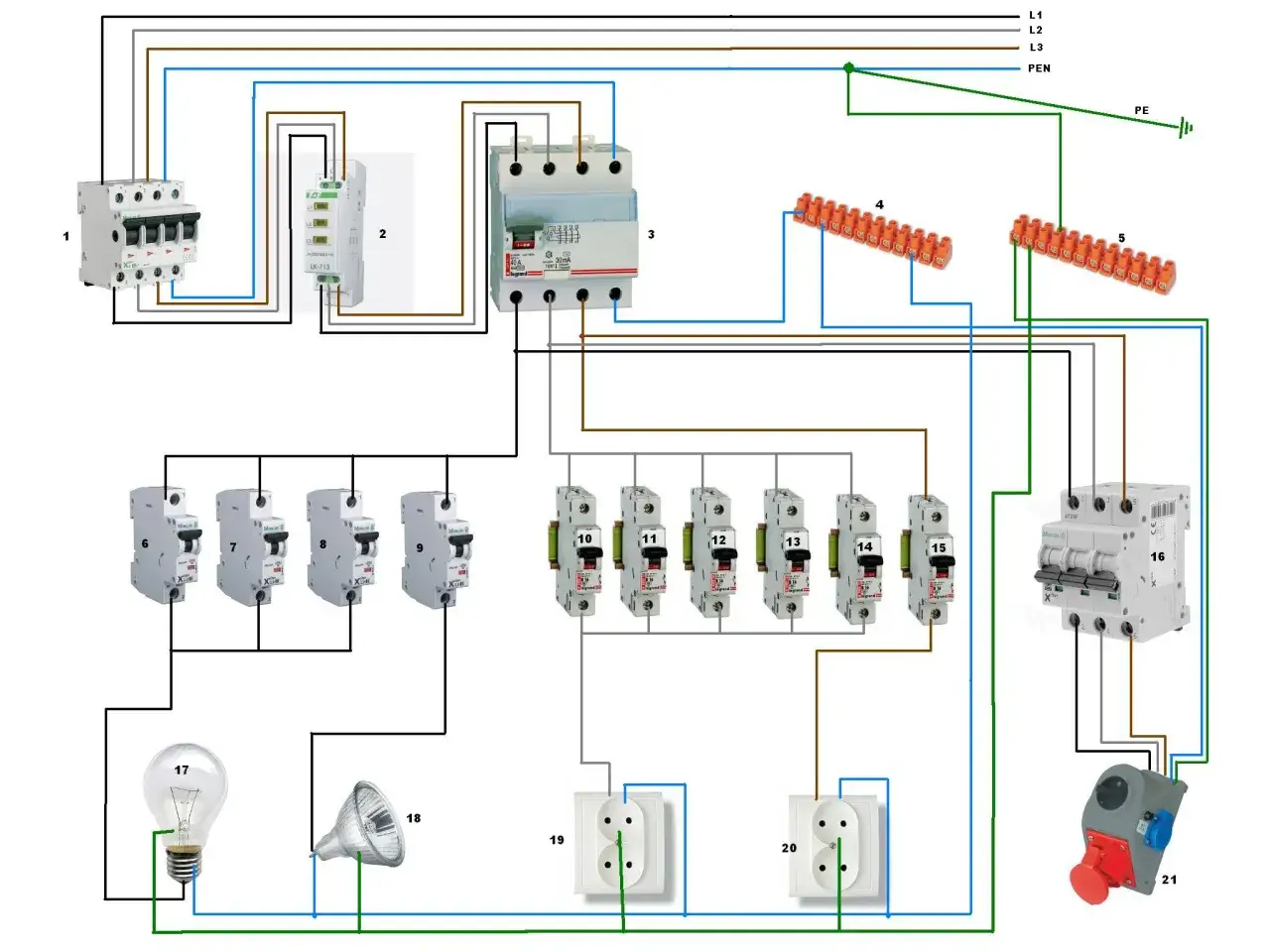

Jak układ trzech faz działa w praktyce
Najprościej rzecz ujmując, trzy fazy to trzy przebiegi napięcia przesunięte względem siebie o 120 stopni. Dzięki temu obciążenie można rozdzielać bardziej równomiernie, a instalacja pracuje stabilniej niż przy jednym obwodzie zasilającym wszystko naraz. W domach najczęściej spotyka się układ 230/400 V: 230 V między fazą a przewodem neutralnym oraz 400 V między dwiema fazami.
To właśnie dlatego zwykłe gniazdka i większość domowych urządzeń pracuje na 230 V, a sprzęt o większej mocy korzysta z napięcia międzyfazowego. W Polsce takie rozwiązanie bywa potocznie nazywane „siłą”, ale technicznie chodzi o dobrze zaprojektowaną instalację trójfazową, w której każda faza niesie część obciążenia. Jeśli wszystko jest rozłożone rozsądnie, przewód neutralny nie jest przeciążany, a napięcia zachowują się przewidywalnie.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| 230 V | Napięcie między fazą a przewodem neutralnym | Zasila większość gniazdek i domowych odbiorników |
| 400 V | Napięcie między dwiema fazami | Umożliwia pracę urządzeń o większej mocy |
| 120° | Przesunięcie między przebiegami faz | Pomaga równomiernie rozłożyć energię w czasie |
| L1, L2, L3 | Oznaczenia trzech faz | Ułatwia planowanie obwodów i bilansowanie obciążenia |
W praktyce ten układ nie jest tylko „mocniejszy”. Jest po prostu lepiej skalowalny, a to od razu prowadzi do pytania, kiedy naprawdę zaczyna mieć przewagę nad zasilaniem jednofazowym.
Kiedy zasilanie trójfazowe naprawdę się opłaca
Najwięcej sensu ma tam, gdzie rośnie jednoczesny pobór mocy albo pojawiają się urządzenia wymagające 400 V. Jak wskazuje Enea Operator, przyłącza do domów jednorodzinnych są zwykle wykonywane jako trójfazowe właśnie dlatego, że łatwiej zasilać kuchenkę elektryczną, przepływowy podgrzewacz wody, pompę czy inne urządzenia o wyższym poborze. To nie jest przypadek, tylko praktyka wynikająca z obciążenia sieci i komfortu użytkownika.
Według URE instalacja jednofazowa wystarcza wtedy, gdy zapotrzebowanie jest małe i nie planujesz większych odbiorników, natomiast układ trzech faz staje się naturalny, gdy wchodzą w grę urządzenia grzewcze, ładowanie samochodu elektrycznego albo domowy warsztat. Właśnie wtedy zasilanie przestaje być „na styk” i daje zapas, którego nie widać na co dzień, ale bardzo czuć przy uruchamianiu kilku dużych sprzętów jednocześnie.
| Przykład | Dlaczego 3 fazy pomagają | Na co uważać |
|---|---|---|
| Płyta indukcyjna | Może pobierać więcej mocy bez nadmiernego obciążania jednego obwodu | Nie każda płyta wymaga 400 V, trzeba sprawdzić instrukcję |
| Pompa ciepła | Łatwiej zapewnić stabilną pracę i sensowny zapas mocy | Liczy się nie tylko moc grzewcza, ale też prąd rozruchowy i sterowanie |
| Ładowarka samochodu elektrycznego | Układ trójfazowy pozwala osiągać wyższe moce ładowania | Warto sprawdzić, czy auto i ładowarka obsługują ładowanie 3-fazowe |
| Warsztat lub garaż | Silniki, sprężarki i elektronarzędzia pracują pewniej przy większym zapasie mocy | Nie wolno zakładać, że każdy sprzęt 400 V działa bez dodatkowego zabezpieczenia |
Jeśli dom ma tylko podstawowe oświetlenie, lodówkę, telewizor i kilka zwykłych gniazdek, jedna faza nadal może wystarczyć. Jeśli jednak planujesz pompę ciepła, kuchnię elektryczną albo fotowoltaikę z myślą o dalszej rozbudowie, układ trzech faz zwykle daje bezpieczniejszy margines. To prowadzi do najważniejszej części, czyli do rozdziału obciążeń między fazami.
Jak rozdzielać obciążenie między fazy, żeby instalacja pracowała równo
Tu właśnie leży największa różnica między instalacją tylko „na papierze” a instalacją, która naprawdę działa dobrze. Zasada jest prosta: duże odbiorniki nie powinny wisieć na jednej fazie, jeśli można je rozłożyć równiej. Gdy jedna faza jest przeciążona, rośnie ryzyko wybijania zabezpieczeń, nagrzewania przewodów i spadków napięcia, a przewód neutralny zaczyna przenosić więcej prądu niż zakładano.
Przy planowaniu mocy warto patrzeć nie tylko na samą liczbę faz, ale też na zabezpieczenie główne. Orientacyjnie można przyjąć, że:
| Układ | Orientacyjna moc maksymalna | Co to oznacza w praktyce |
|---|---|---|
| 1 × 25 A | około 5,8 kW | Wystarcza do prostego mieszkania, ale szybko robi się ciasno przy większych odbiornikach |
| 3 × 16 A | około 11,1 kW | Rozsądny punkt startowy dla domu z typowym wyposażeniem |
| 3 × 20 A | około 13,9 kW | Daje zauważalnie większy zapas przy kuchni elektrycznej lub ogrzewaniu wspomaganym prądem |
| 3 × 25 A | około 17,3 kW | Częsty wybór do domu z pompą ciepła i większą liczbą odbiorników |
| 3 × 32 A | około 22,2 kW | Wygodne rozwiązanie przy większym domu, warsztacie albo ładowaniu EV |
Do bilansowania faz najlepiej podejść praktycznie. Piekarnik, zmywarkę, pralkę i suszarkę da się rozłożyć na różne obwody, a cięższe odbiorniki, takie jak płyta indukcyjna, ładowarka czy pompa ciepła, warto uwzględnić już na etapie projektu. Nie chodzi o matematyczną symetrię co do ampera, tylko o to, by żadna faza nie pracowała stale „na czerwono”.
- Najpierw policz odbiorniki, które mogą działać jednocześnie.
- Potem przypisz największe obciążenia do różnych faz.
- Na końcu sprawdź, czy rozdzielnica ma jeszcze miejsce na przyszłą rozbudowę.
- Jeśli instalacja jest już gotowa, zmierz realne obciążenie zamiast zgadywać.
To właśnie na tym etapie wychodzi, czy instalacja została zaplanowana z zapasem, czy tylko „jakoś działa”. A skoro mowa o planowaniu, warto od razu zobaczyć, gdzie najczęściej pojawiają się kosztowne pomyłki.
Na co uważać przy modernizacji i doborze urządzeń
Najczęstszy błąd to kupowanie sprzętu zanim sprawdzi się warunki przyłączenia, przekroje przewodów i możliwości rozdzielnicy. Sama obecność trzech faz nie gwarantuje jeszcze, że każdy odbiornik da się podłączyć bez przeróbek. Trzeba uwzględnić nie tylko moc, ale także charakter obciążenia, prąd rozruchowy i wymagania producenta.
W instalacjach domowych często spotykam kilka powtarzalnych problemów: zbyt mały zapas w rozdzielnicy, przypadkowe rozłożenie obwodów na fazy, niedoszacowanie mocy po montażu pompy ciepła albo ładowarki samochodu. Z punktu widzenia użytkownika to drobiazgi, ale z punktu widzenia elektryka to dokładnie te miejsca, w których potem pojawiają się wyłączenia zabezpieczeń i konieczność poprawiania całego układu.
- Nie zakładaj, że każde urządzenie 400 V wymaga takiego samego podłączenia.
- Nie łącz wszystkich ciężkich odbiorników na jednej fazie „bo tak było łatwiej”.
- Nie pomijaj przewodu neutralnego i ochronnego, bo w trójfazie ich rola jest bardzo ważna.
- Nie dobieraj zabezpieczeń wyłącznie pod moc znamionową, bez uwzględnienia rozruchu.
- Nie oszczędzaj na analizie rozdzielnicy, jeśli planujesz później fotowoltaikę albo ogrzewanie elektryczne.
Jeżeli planujesz większą przebudowę, warto zrobić prostą listę: jakie urządzenia już działają, jakie dojdą w ciągu 2-3 lat i które z nich naprawdę wymagają 400 V. Taki przegląd oszczędza więcej niż koszt jednej konsultacji, bo pozwala uniknąć przeróbek wykonywanych dwa razy. Następny krok to zrozumienie, dlaczego ten układ tak dobrze współpracuje z fotowoltaiką i dużymi odbiornikami.
Dlaczego ten układ dobrze współgra z fotowoltaiką i większymi odbiornikami
W domu z instalacją fotowoltaiczną bilans mocy ma znaczenie jeszcze bardziej niż zwykle. Jeśli energię produkujesz w dzień, a największe odbiorniki uruchamiają się wtedy samoistnie, układ trzech faz pomaga tę energię rozprowadzić bez tworzenia wąskiego gardła na jednym obwodzie. To szczególnie ważne przy pompach ciepła, ładowaniu auta i sprzęcie pracującym długo, ale niekoniecznie z pełną mocą przez cały czas.
W praktyce nie każda instalacja PV musi być trójfazowa, ale przy większym domu i większym zapotrzebowaniu zwykle daje to po prostu więcej spokoju. Falownik może pracować w wersji jedno- albo trójfazowej, a wybór zależy od mocy systemu, układu instalacji i planowanego profilu zużycia. Im bardziej dom przypomina mały system energetyczny, tym bardziej opłaca się myśleć o równym rozłożeniu energii, a nie tylko o samej produkcji kWh.
Trójfazowe zasilanie dobrze wypada też przy odbiornikach o dużej mocy chwilowej, bo redukuje ryzyko, że jeden obwód stanie się krytycznym punktem całego domu. Właśnie dlatego tak często łączy się je z pompami ciepła, płytami indukcyjnymi, sprężarkami, ładowarkami 11 kW i rozbudowanymi instalacjami warsztatowymi. W tym układzie energia nie „znika” na jednym przewodzie, tylko jest rozprowadzana w sposób bardziej przewidywalny.
To prowadzi do ostatniego, bardzo praktycznego pytania: co sprawdzić przed decyzją o nowym przyłączu albo modernizacji istniejącej instalacji, żeby nie przepalić budżetu na poprawki.
Co sprawdzić przed decyzją o przyłączu
Jeśli miałbym wskazać jedną rzecz, która najczęściej rozróżnia dobry projekt od przeciętnego, byłby to zapas na przyszłość. Nie warto planować instalacji tylko pod dzisiejszy układ domu, bo po roku może dojść pompa ciepła, ładowarka EV albo większa płyta grzewcza i cała logika doboru mocy robi się nieaktualna. Lepiej od razu sprawdzić trzy rzeczy: ile mocy potrzebujesz teraz, co pojawi się później i czy rozdzielnica ma miejsce na te zmiany.
- Sprawdź obecny profil zużycia energii i najcięższe odbiorniki.
- Oceń, czy planujesz urządzenia wymagające 400 V.
- Zweryfikuj rozdzielnicę, przekroje przewodów i stan zabezpieczeń.
- Ustal z elektrykiem, jak rozłożyć obciążenie między fazy.
- Upewnij się, że układ będzie gotowy na przyszłą rozbudowę, a nie tylko na start.
W przypadku nowych budynków albo większych modernizacji dobrze jest też pamiętać o formalnym etapie przyłączenia. Im wcześniej policzysz moc i sprawdzisz wymagania operatora, tym mniejsze ryzyko, że później trzeba będzie przerabiać instalację po zakończeniu prac wykończeniowych. To właśnie tutaj najczęściej wychodzą koszty, których dało się uniknąć prostym planem na początku.
Jeśli zasilanie ma obsłużyć pompę ciepła, indukcję, fotowoltaikę i ładowanie auta, trzy fazy zwykle są rozsądniejszym wyborem niż jednofazowe minimum. Dobrze zaprojektowany układ nie tylko zwiększa komfort, ale też porządkuje rozdział energii w całym domu. I to jest najważniejsza różnica między instalacją, która tylko działa, a instalacją, która działa bez nerwów.
