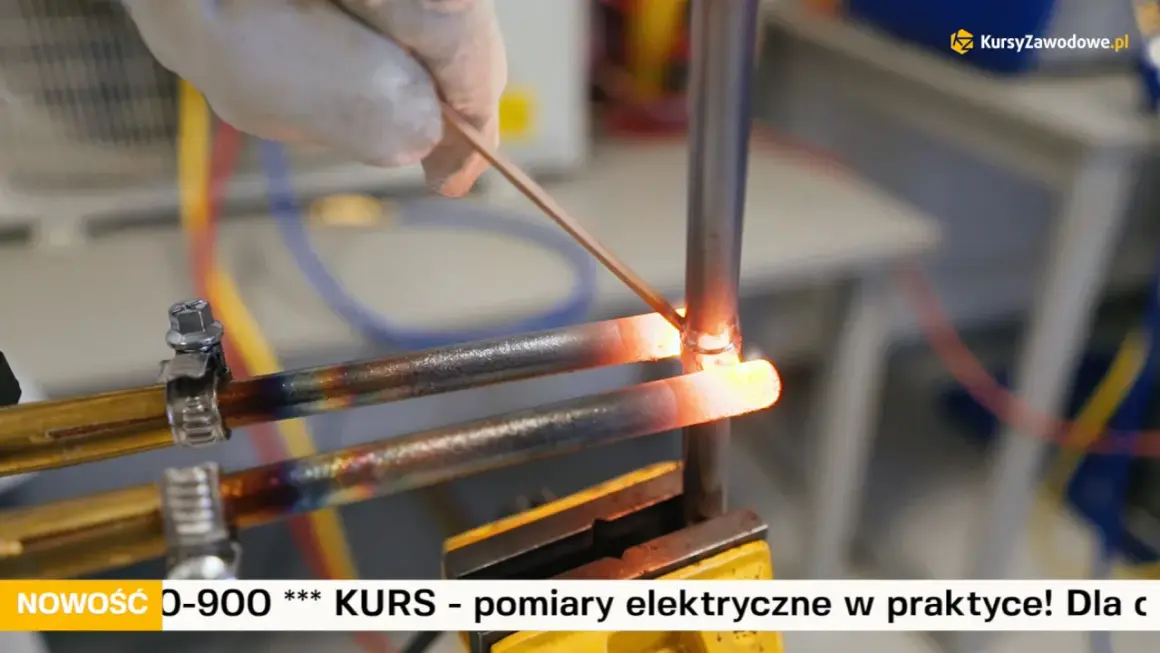

Dobrze wykonane lutowanie miedzi w obwodach niskonapięciowych potrafi dać bardzo pewny styk, ale tylko wtedy, gdy połączenie jest czyste, stabilne i nie pracuje mechanicznie. W tym tekście pokazuję, kiedy takie łączenie ma sens, jak dobrać spoiwo i topnik, jak wykonać je krok po kroku oraz kiedy lepiej sięgnąć po zaciskanie zamiast cyny.
Najkrócej: w elektryce liczy się czyste złącze, właściwy topnik i dobór metody do obciążenia
- Do elektryki wybieram spoiwo z topnikiem kalafoniowym, a drut z rdzeniem kwasowym odkładam do innych zastosowań.
- Największy wpływ na jakość ma przygotowanie powierzchni: odtłuszczenie, usunięcie tlenków i pewne unieruchomienie przewodów.
- Przy bezołowiowych stopach topnienie zaczyna się zwykle w okolicach 217-219°C, więc złącze trzeba ogrzać szybko i równomiernie.
- Zimny lut wygląda matowo, bywa kruchy i często grzeje się pod obciążeniem.
- Przy drganiach i większych prądach częściej wygrywa zaciskanie lub tulejka kablowa niż samo lutowanie.
W elektryce najpierw rozróżniam, o jakim łączeniu mówimy

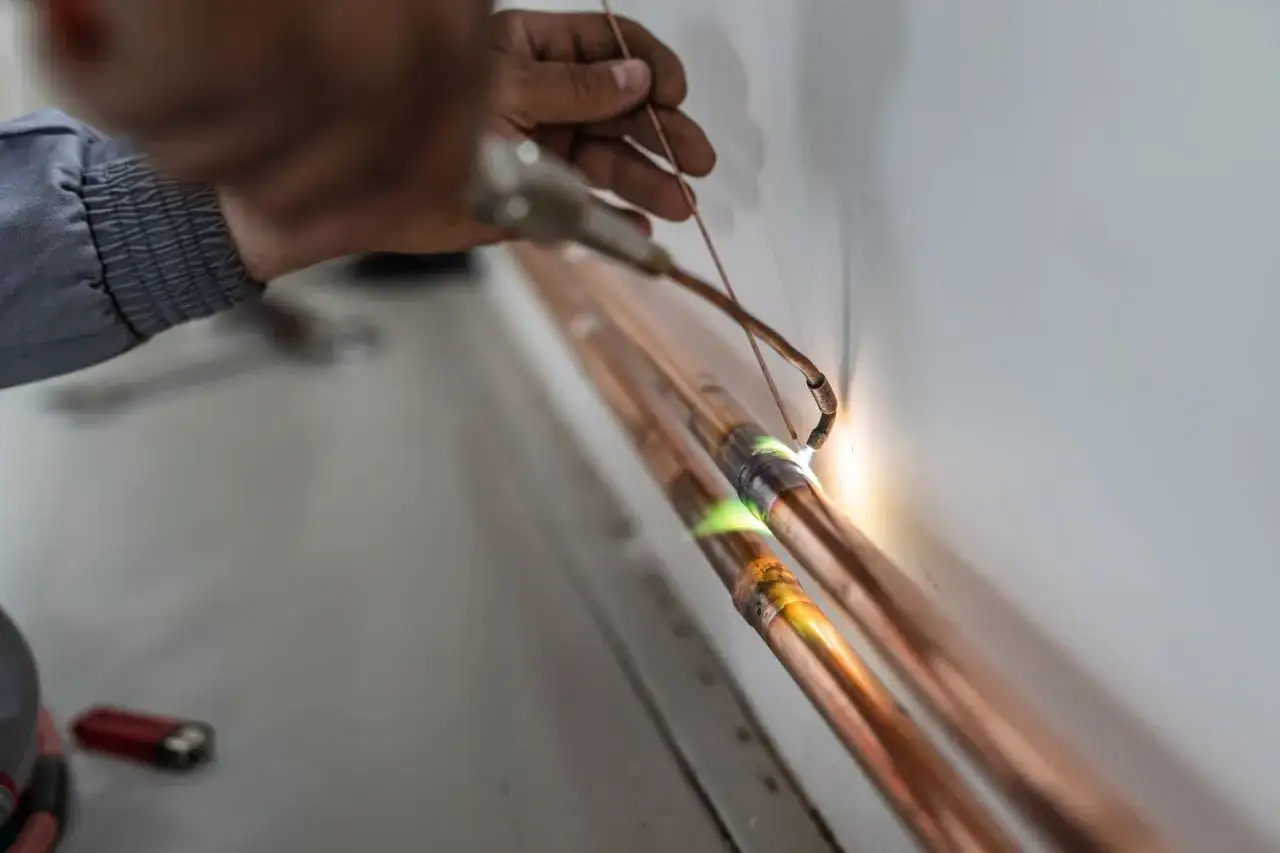

W praktyce, gdy mowa o łączeniu miedzi w instalacji elektrycznej, chodzi najczęściej o lutowanie miękkie, czyli połączenie przewodów, końcówek albo drobnych elementów spoiwem cynowym. Taki styk powstaje przy znacznie niższej temperaturze niż sama miedź i ma sens tam, gdzie liczy się precyzja, niewielki rozmiar oraz dobry kontakt elektryczny. Warto jednak od razu oddzielić to od lutowania twardego, które należy już do innych zastosowań i w elektryce nie jest domyślnym wyborem.
W mojej ocenie najpierw trzeba odpowiedzieć sobie nie na pytanie „czy da się to zalutować”, tylko „czy to połączenie będzie pracowało w spokoju”. Drobna elektronika, przewody sygnałowe i lokalne naprawy zwykle dobrze znoszą taki sposób łączenia. Natomiast przewody, które są narażone na drgania, częste zginanie albo duży prąd, znacznie częściej wymagają zacisku, tulejki albo innego rozwiązania, które lepiej znosi obciążenie mechaniczne.
Jeśli wybieram bezołowiowe spoiwo cynowo-srebrno-miedziane, pamiętam, że topi się ono w okolicach 217-219°C. To pomaga ustawić pracę tak, by miedź nie była grzana zbyt długo, a spoiwo zdążyło dobrze zwilżyć powierzchnię. Zanim jednak przejdę do samego procesu, trzeba dobrze dobrać narzędzia i materiał, bo od nich zależy połowa sukcesu.
Co przygotować, żeby połączenie wyszło czysto
Nie potrzebuję rozbudowanego warsztatu, ale kilka rzeczy robi realną różnicę. Najbardziej liczy się lutownica z grotem, który potrafi szybko oddać ciepło, a nie tylko rozgrzać się do wysokiej temperatury. Przy grubszych złączach wybieram szerszy grot typu dłuto albo ścięty, bo ważniejszy jest kontakt z powierzchnią niż sama temperatura ustawiona na stacji.
| Element | Po co go używam | Na co zwracam uwagę |
|---|---|---|
| Lutownica lub stacja lutownicza | Dostarcza ciepło do złącza | Do grubszych połączeń potrzebuję lepszego transferu ciepła, nie tylko wysokiej temperatury |
| Spoiwo z topnikiem kalafoniowym | Tworzy właściwe połączenie elektryczne | Do elektryki nie wybieram rdzenia kwasowego |
| Dodatkowy topnik | Pomaga przy starych lub utlenionych powierzchniach | Używam oszczędnie i tylko wtedy, gdy to rzeczywiście poprawi zwilżanie |
| Alkohol izopropylowy i czyścik | Usuwa tłuszcz i resztki zabrudzeń | Brudna miedź to jeden z głównych powodów słabego lutu |
| Koszulka termokurczliwa | Chroni i izoluje połączenie | Zakładam ją przed lutowaniem, bo później jest już za późno |
| Wentylacja lub odciąg oparów | Poprawia bezpieczeństwo pracy | Nie pracuję nad samym dymem z topnika, tylko zapewniam sobie przewiew |
Jeżeli przewód ma finalnie wejść do zacisku, przygotowuję też tulejkę kablową zamiast zalewać linkę cyną bez zastanowienia. To ma znaczenie zwłaszcza wtedy, gdy połączenie ma potem pracować w rozdzielnicy, obudowie albo w urządzeniu, które będzie serwisowane. Mając gotowy sprzęt, można już przejść do samej techniki łączenia.
Jak robię połączenie krok po kroku
Najlepszy rezultat daje prosta kolejność pracy. Najpierw przygotowuję końcówki, potem rozgrzewam złącze, a dopiero na końcu podaję spoiwo. Jeśli zacznę od cyny, a nie od miedzi, materiał zwykle nie rozleje się równomiernie i zostawi po sobie matowy, słaby styk.
- Odłączam zasilanie i stabilizuję przewody. Jeśli końcówki uciekają, używam trzeciej ręki, małego imadła albo pęsety.
- Zdejmuję izolację na odpowiednią długość. Goła część ma wystarczyć do wygodnego połączenia, ale nie może być przesadnie długa, bo wtedy rośnie ryzyko zwarcia i przegrzania izolacji.
- Czyszczę miedź. Usuwam nalot, tłuszcz i resztki starego topnika. Na utlenionej powierzchni lut nie chce się rozlewać.
- Składam i unieruchamiam złącze. Przy linkach lekko skręcam żyły, ale nie zalewam cyną całego przewodu. Celem jest pewny styk, nie usztywniony kabel na długim odcinku.
- Rozgrzewam sam styk, nie spoiwo. Grot dotyka miedzi, a nie końca drutu lutowniczego. Gdy połączenie osiągnie właściwą temperaturę, spoiwo wciąga się kapilarnie, czyli samoczynnie wnika w szczelinę złącza.
- Przestaję grzać, zanim przesadzę. Połączenia nie poruszam do całkowitego zastygnięcia. Na końcu sprawdzam, czy powierzchnia jest jednolita, błyszcząca i bez grudek.
Jeśli połączenie ma zostać w obudowie albo w wiązce przewodów, od razu zabezpieczam je koszulką termokurczliwą lub inną izolacją. Kiedy taki styk jest już gotowy, zwykle widać od razu, czy powstał poprawnie, czy tylko został przykryty cyną.
Najczęstsze błędy, które psują styk
Najwięcej problemów robią błędy, które na pierwszy rzut oka wyglądają niewinnie. Właśnie tutaj najczęściej powstaje zimny lut, czyli połączenie, które nie zostało dobrze zwilżone, wygląda matowo i pod obciążeniem zaczyna stawiać większy opór.
- Brudna lub utleniona miedź - lut kulkuje się zamiast rozlać, a po czasie połączenie traci stabilność.
- Za mały grot - grzanie trwa zbyt długo, izolacja mięknie, a styk nadal nie osiąga właściwej temperatury.
- Za dużo spoiwa - przewód robi się sztywny, a w linkach pojawia się punkt, który łatwiej pęka przy zginaniu.
- Agresywny topnik do niewłaściwego zastosowania - połączenie może wyglądać dobrze od razu, ale resztki topnika przyspieszają korozję.
- Poruszenie styku podczas stygnięcia - nawet ładny wizualnie lut może mieć mikropęknięcia.
- Brak odciążenia mechanicznego - jeśli przewód ciągnie za sam lut, to wcześniej czy później coś puści.
W praktyce zawsze zadaję sobie jedno pytanie: czy połączenie wytrzyma nie tylko prąd, ale też dotyk, drgania i temperaturę otoczenia. To prowadzi do prostego porównania: czasem zamiast lutowania lepiej od razu wybrać zaciskanie.
Lutowanie czy zaciskanie w praktyce
Przy prostych naprawach i drobnej elektronice lutowanie nadal ma sens, ale w instalacjach, gdzie liczy się docisk i odporność na pracę mechaniczną, często wygrywa zacisk. Ja patrzę na to tak: im większy przekrój przewodu, im większy prąd i im więcej drgań, tym ostrożniej podchodzę do samej cyny. W wielu połączeniach przewodów wielodrutowych lepsza jest tulejka kablowa niż pocynowany koniec wsunięty do zacisku.| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Drobna elektronika i przewody sygnałowe | Lutowanie | Mało miejsca, mały prąd, wysoka precyzja |
| Linka w zacisku śrubowym lub sprężynowym | Tulejka kablowa i zacisk | Stabilniejszy docisk i mniejsze ryzyko luzowania |
| Miejsce narażone na drgania | Zaciskanie | Cyna nie lubi ciągłej pracy mechanicznej |
| Punktowa naprawa przewodu w urządzeniu | Lutowanie | Szybko i czysto, jeśli jest dobre odciążenie |
Ważny detal: pobielony koniec linki to nie to samo co dobrze przygotowany zacisk. Jeśli przewód ma pracować w terminalu, nie zalewam jego końcówki cyną bez zastanowienia, tylko dobieram rozwiązanie zgodne z typem zacisku i instrukcją producenta. Gdy metoda jest dobrana rozsądnie, złącze nie tylko przewodzi, ale też zostaje stabilne po wielu cyklach pracy.
Jak ocenić gotowy styk i kiedy go poprawić
Gotowy styk oceniam w trzech krokach. Najpierw oglądam go pod światło: powinien być równy, bez pęknięć, czarnych śladów i grudek. Potem robię delikatny test mechaniczny, a jeśli obwód jest ważny, mierzę ciągłość albo spadek napięcia pod obciążeniem. To szybki sposób, żeby odróżnić ładny wizualnie lut od połączenia, które rzeczywiście pracuje poprawnie.
- Jeśli lut jest matowy i porowaty, traktuję go jak błąd do poprawy.
- Jeśli izolacja cofnęła się za daleko, dokładam koszulkę termokurczliwą albo poprawiam długość odizolowania przy następnym podejściu.
- Jeśli połączenie grzeje się po uruchomieniu, wracam do początku: czystość, docisk, ilość spoiwa i wielkość grotu.
- Jeśli przewód ma pracować na zginanie, przenoszę punkt lutowany poza strefę ruchu lub wybieram inne zakończenie.
Najlepsze rezultaty daje prosty zestaw zasad: czysta miedź, właściwy topnik, szybkie nagrzanie i brak obciążenia mechanicznego na samym styku. Jeśli te warunki są spełnione, połączenie będzie przewodziło bez niespodzianek i nie zamieni się w źródło grzania w instalacji.
