W instalacji elektrycznej nie każda liczba na tabliczce znamionowej oznacza to samo. To, co naprawdę wykonuje pracę, grzeje wodę, napędza silnik albo zasila elektronikę, to moc czynna - i właśnie od tego parametru warto zacząć, jeśli chcesz rozumieć rachunki, dobór urządzeń oraz zachowanie instalacji. W tym artykule pokazuję, jak ją liczyć, czym różni się od pozostałych składników mocy i kiedy ma realne znaczenie w domu, firmie oraz przy fotowoltaice.
Co warto zapamiętać od razu
- Parametr P mówi, ile energii zamienia się w pracę użyteczną, ciepło, światło lub ruch.
- W obwodach prostych obliczenia są łatwe, a w prądzie przemiennym dochodzi jeszcze cosφ.
- Waty i kilowaty opisują pracę urządzenia, natomiast kWh pokazują zużycie w czasie.
- W domach najważniejszy jest pobór energii, a w firmach dochodzi jeszcze jakość tego poboru.
- Przy fotowoltaice, falownikach i większych odbiornikach trzeba patrzeć także na fazy i ustawienia pracy.
Co faktycznie mierzy moc w obwodzie
Najprościej ujmując, parametr P opisuje tempo, w jakim urządzenie zamienia energię elektryczną na efekt użytkowy: ciepło, światło, ruch lub działanie układu elektronicznego. Jeśli piekarnik ma 2 kW, oznacza to, że przy pracy znamionowej potrafi zamieniać energię z taką właśnie szybkością, a nie że „zużywa” coś abstrakcyjnego bez związku z czasem. Moc mówi o tempie pracy, energia w kWh o łącznym zużyciu.
W praktyce to rozróżnienie jest bardzo przydatne. Jeżeli urządzenie pobiera 1 kW przez 3 godziny, zużyje około 3 kWh. Taki prosty przelicznik pozwala szybko porównać sprzęt, ocenić koszt pracy i sprawdzić, czy instalacja ma wystarczający zapas. Gdy patrzę na urządzenie tylko przez pryzmat jednej liczby, łatwo przegapić to, co najważniejsze: czas działania i warunki obciążenia.
W obwodach prostych, zwłaszcza przy prądzie stałym albo odbiorniku czysto rezystancyjnym, sprawa jest bardzo przejrzysta. W prądzie przemiennym dochodzi jednak przesunięcie fazowe, więc sam iloczyn napięcia i natężenia nie pokazuje jeszcze pełnego obrazu. Dlatego obok P pojawiają się także inne wielkości, a ich pomieszanie to jeden z najczęstszych błędów w praktyce.
Kiedy już widać, co naprawdę opisuje ten parametr, można przejść do obliczeń i prostych przeliczników.
Jak policzyć ją w praktyce
Jeśli chcesz ocenić urządzenie bez zgadywania, zacznij od wzoru dopasowanego do rodzaju obwodu. W domu często wystarczy tabliczka znamionowa, ale przy silnikach, zasilaczach i falownikach trzeba uwzględnić także współczynnik mocy.
Dla obwodu jednofazowego
W układzie jednofazowym, przy odbiorniku rezystancyjnym, liczę to po prostu jako U × I. Gdy obciążenie ma charakter indukcyjny lub pojemnościowy, dokładniejszy wzór to U × I × cosφ, gdzie cosφ pokazuje, jaka część pobieranego prądu faktycznie pracuje na efekt użyteczny. U i I w tych wzorach oznaczają wartości skuteczne. Przykład: urządzenie zasilane z 230 V, pobierające 10 A przy cosφ = 0,8, daje około 1840 W.
Przeczytaj również: Moc znamionowa - Jak ją rozumieć i unikać błędów?
Dla odbiornika trójfazowego
W układzie trójfazowym symetrycznym stosuję wzór √3 × U × I × cosφ. To już ważne przy pompach, sprężarkach, klimatyzacji czy ładowarkach samochodowych o większej mocy. Przy 400 V, 16 A i cosφ = 0,9 dostajemy około 9,95 kW, czyli w praktyce 10 kW.
| Urządzenie | Typowa moc | Co z tego wynika |
|---|---|---|
| Czajnik elektryczny | 2000-2400 W | Szybkie grzanie i duży chwilowy pobór |
| Lodówka | 80-300 W | Niewielka moc średnia, ale ważny rozruch sprężarki |
| Laptop | 45-100 W | Mały pobór i zwykle niewielkie obciążenie instalacji |
| Klimatyzator split | 700-2500 W | Warto uwzględnić tryb pracy i chwilowe skoki |
| Pompa lub kompresor | 0,75-5 kW | Istotny rozruch i większe wymagania wobec zasilania |
Jeśli urządzenie pracuje cyklicznie, średni pobór bywa niższy niż moc znamionowa. To właśnie dlatego sama liczba z katalogu nie wystarcza do oceny rachunku, rozruchu czy obciążenia przewodów. Dopiero na tym tle widać, czemu nie każda tabliczka mówi to samo.

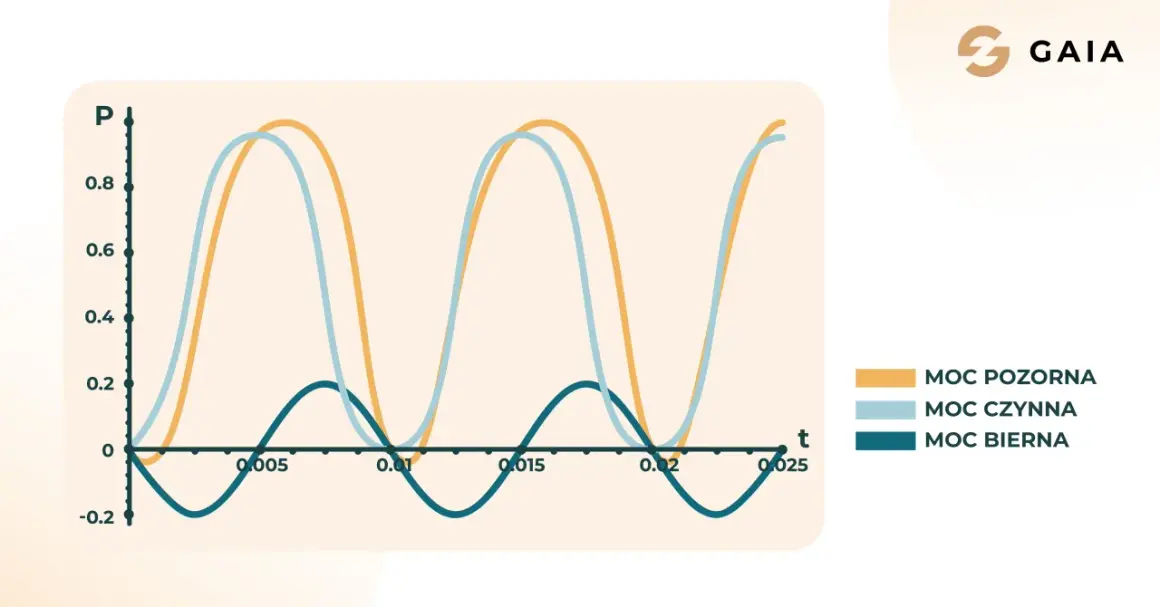

Moc czynna a bierna i pozorna
Tu najczęściej zaczyna się zamieszanie. Parametr P opisuje część energii, która wykonuje pracę, Q oznacza składnik związany z polem magnetycznym i elektrycznym, a S pokazuje całe obciążenie widziane przez źródło. To dlatego urządzenie może mieć pozornie „dużo” na tabliczce, a mimo to oddawać do pracy mniej, niż sugeruje pierwszy odruch.
| Wielkość | Jednostka | Co opisuje | Dlaczego ma znaczenie |
|---|---|---|---|
| P | W, kW | Część zamienianą na pracę, ciepło, światło lub ruch | Rachunek za energię i realna wydajność urządzenia |
| Q | var, kvar | Składnik potrzebny do podtrzymania pól w silnikach, transformatorach i zasilaczach | Obciążenie sieci i możliwe opłaty w większych obiektach |
| S | VA, kVA | Całość poboru widziana przez źródło | Dobór zasilaczy, UPS-ów, agregatów i przewodów |
Im niższy cosφ, tym większy prąd płynie dla tej samej pracy. Gdy urządzenie potrzebuje 1 kW, a cosφ spada do 0,5, źródło musi obsłużyć około 2 kVA. W praktyce oznacza to większe straty cieplne, większe wymagania wobec kabli i gorsze wykorzystanie instalacji. W czysto rezystancyjnym odbiorniku, takim jak grzałka, cosφ zbliża się do 1 i różnice są minimalne.
To rozróżnienie jest ważne nie tylko w teorii, lecz także na rachunku i w doborze instalacji.
Dlaczego znaczenie rośnie w firmach i przy fotowoltaice
W zwykłym domu ten temat zwykle nie pojawia się na pierwszym planie. W taryfach dla gospodarstw domowych rachunek opiera się przede wszystkim na zużyciu energii i opłatach stałych, natomiast osobne rozliczanie składników biernych dotyczy najczęściej odbiorców biznesowych albo większych obiektów. W domu zwykle liczy się przede wszystkim pobór energii, w firmie dochodzi jeszcze jakość tego poboru.
Najbardziej kosztowne bywają silniki, sprężarki, pompy, stare układy HVAC, duże zasilacze UPS i niektóre oprawy LED z kiepskimi driverami. Gdy instalacja pobiera dużo prądu biernego, operator może naliczać opłaty zgodnie z taryfą i umową, a graniczne wartości nie są identyczne u wszystkich dystrybutorów. Jak podaje TAURON Dystrybucja, w wielu rozliczeniach spotyka się umowny współczynnik tgφ0 = 0,4, ale ostatecznie decydują dokumenty konkretnego operatora.
Przy fotowoltaice temat robi się jeszcze ciekawszy. Falowniki potrafią współpracować z siecią nie tylko przez oddawanie energii czynnej, lecz także przez regulację współczynnika mocy. W większych instalacjach może to być wymagane przez warunki przyłączenia albo po prostu potrzebne do utrzymania napięcia i ograniczenia strat. Jeśli planujesz rozbudowę PV, magazyn energii albo ładowarkę EV, warto sprawdzić, czy konfiguracja falownika pozwala ustawić oczekiwany profil pracy.
W praktyce te różnice najmocniej widać przy doborze odbiorników i źródeł, zwłaszcza w firmach oraz w instalacjach PV.
Najczęstsze błędy przy odczycie i doborze urządzeń
Gdy tłumaczę dobór urządzeń, najczęściej wracam do pięciu pomyłek. Każda z nich wydaje się drobna, ale potrafi prowadzić do przewymiarowania, przegrzewania przewodów albo zwyczajnie do nieporozumień przy zakupie sprzętu.
| Błąd | Co z niego wynika | Jak podejść lepiej |
|---|---|---|
| Mylenie W z VA | Urządzenie wygląda na słabsze lub mocniejsze, niż jest naprawdę | Sprawdzać, czy producent podaje moc oddawaną do pracy, czy cały pobór z sieci |
| Ignorowanie cosφ | Silnik lub zasilacz pobiera więcej prądu niż sugeruje sama liczba watów | Patrzeć na kartę katalogową, a nie tylko na nazwę handlową |
| Pomijanie prądu rozruchowego | Zabezpieczenie wyłącza się mimo poprawnej mocy znamionowej | Uwzględnić chwilowy rozruch lodówki, pompy czy kompresora |
| Dobór instalacji „na styk” | Kable, gniazda i zasilacze pracują w niekorzystnych warunkach | Zostawić zapas, zwłaszcza przy obciążeniu ciągłym |
| Brak analizy faz | Jedna faza bywa przeciążona, a inne niewykorzystane | Rozkładać większe odbiorniki równomiernie między fazy |
To właśnie ostatni punkt widzę bardzo często przy modernizacji domów i małych firm. Sama suma mocy może wyglądać dobrze, ale jedna mocniejsza ładowarka, płyta indukcyjna albo pompa ciepła potrafi stworzyć lokalny problem na jednej fazie. Dlatego przy nowych urządzeniach nie wystarczy pytanie „ile ma kW”, trzeba jeszcze zapytać „jak i kiedy pobiera prąd”.
Jeśli chcesz uniknąć kosztownych pomyłek, najpierw patrz na warunki pracy, a dopiero potem na samą liczbę z katalogu. Taki porządek myślenia prowadzi wprost do praktycznej listy kontrolnej przed zakupem lub modernizacją.
Co warto sprawdzić przed modernizacją instalacji lub zakupem sprzętu
Przed decyzją o zakupie albo rozbudowie instalacji sprawdzam zwykle cztery rzeczy:
- wartość z tabliczki znamionowej i to, czy dotyczy pracy ciągłej, czy chwilowej,
- współczynnik mocy oraz wymagania dla zasilania jednofazowego lub trójfazowego,
- możliwość regulacji pracy falownika, UPS-a albo sterownika silnika,
- to, czy obecna instalacja ma zapas dla przewodów, zabezpieczeń i przyłącza.
Jeżeli urządzenie ma działać długo, intensywnie albo w otoczeniu wielu innych odbiorników, opłaca się spojrzeć szerzej niż tylko na jedną liczbę w watach. Wtedy szybciej wychodzi, czy potrzebny jest osobny obwód, korekta rozkładu faz, lepszy zasilacz albo konsultacja z elektrykiem. Najlepsze efekty daje nie największa moc na papierze, tylko dobrze dopasowana instalacja.
To podejście oszczędza prąd, zmniejsza ryzyko awarii i ułatwia sensowne planowanie kolejnych kroków, zwłaszcza gdy instalacja ma współpracować z fotowoltaiką, magazynem energii lub nowym sprzętem o większym poborze.
