Zabezpieczenie przeciwprzepięciowe w instalacji elektrycznej nie jest dodatkiem dla spokoju sumienia, tylko realną warstwą ochrony dla rozdzielnicy, automatyki i elektroniki w domu, firmie czy obiekcie z fotowoltaiką. W praktyce liczy się nie sam moduł, ale cały układ: miejsce montażu, typ SPD, długość przewodów, układ sieci i to, co dzieje się dalej w podrozdzielnicach oraz przy odbiornikach końcowych. Poniżej rozkładam ten temat na części tak, jak patrzę na niego przy projektowaniu i ocenie instalacji.
Najważniejsze rzeczy, które trzeba sprawdzić przed doborem ochrony
- Najpierw ustal, czy budynek ma zewnętrzną instalację odgromową, zasilanie napowietrzne i wrażliwą elektronikę.
- W rozdzielnicy głównej zwykle zaczynam od typu 1 lub układu kombinowanego 1+2, a w podrozdzielnicach dokładam typ 2.
- Typ 3 montuje się możliwie blisko urządzenia, gdy zostaje już tylko ochrona końcowa.
- Układ sieci TN, TT albo IT wpływa na sposób połączenia przewodów, a nie tylko na wybór samego modułu.
- Im krótsze połączenia, tym lepszy efekt ochrony. W praktyce każdy dodatkowy centymetr przewodu ma znaczenie.
- Do PV, wallboxa i automatyki budynkowej trzeba osobno spojrzeć na stronę AC, DC i linie komunikacyjne.
Co naprawdę chroni ochrona przepięciowa w instalacji
Najkrócej: chroni przed krótkimi, bardzo wysokimi wzrostami napięcia, które pojawiają się po wyładowaniu atmosferycznym, przy przełączeniach w sieci albo podczas awarii i przejść stanów pracy. Nie musi dojść do bezpośredniego uderzenia pioruna w budynek, żeby problem był realny. Wystarczy przepięcie przeniesione przewodami zasilającymi, sprzężenie indukowane albo impuls wygenerowany wewnątrz samej instalacji.
W rozdziale energii największe ryzyko widzę zwykle tam, gdzie napięcie rozchodzi się dalej: do rozdzielnicy głównej, podrozdzielnic, falowników, zasilaczy, sterowników HVAC, systemów alarmowych, routerów i liczników energii. Elektronika nie musi spalić się spektakularnie, żeby straciła stabilność albo skróciła żywotność. Często problem zaczyna się od pojedynczych, trudnych do zauważenia impulsów, które po prostu „zmęczą” elementy zasilacza lub układ sterujący.
W praktyce myślę o tym jak o ochronie warstwowej: najpierw odcinam to, co najgroźniejsze dla całej instalacji, a dopiero potem doszczelniam ochronę przy końcowych odbiornikach. Dzięki temu nie próbuję jednym modułem rozwiązać problemu, który dotyczy całego toru zasilania. Kiedy to już jasne, łatwiej zobaczyć, dlaczego układ ochrony trzeba rozbić na stopnie.

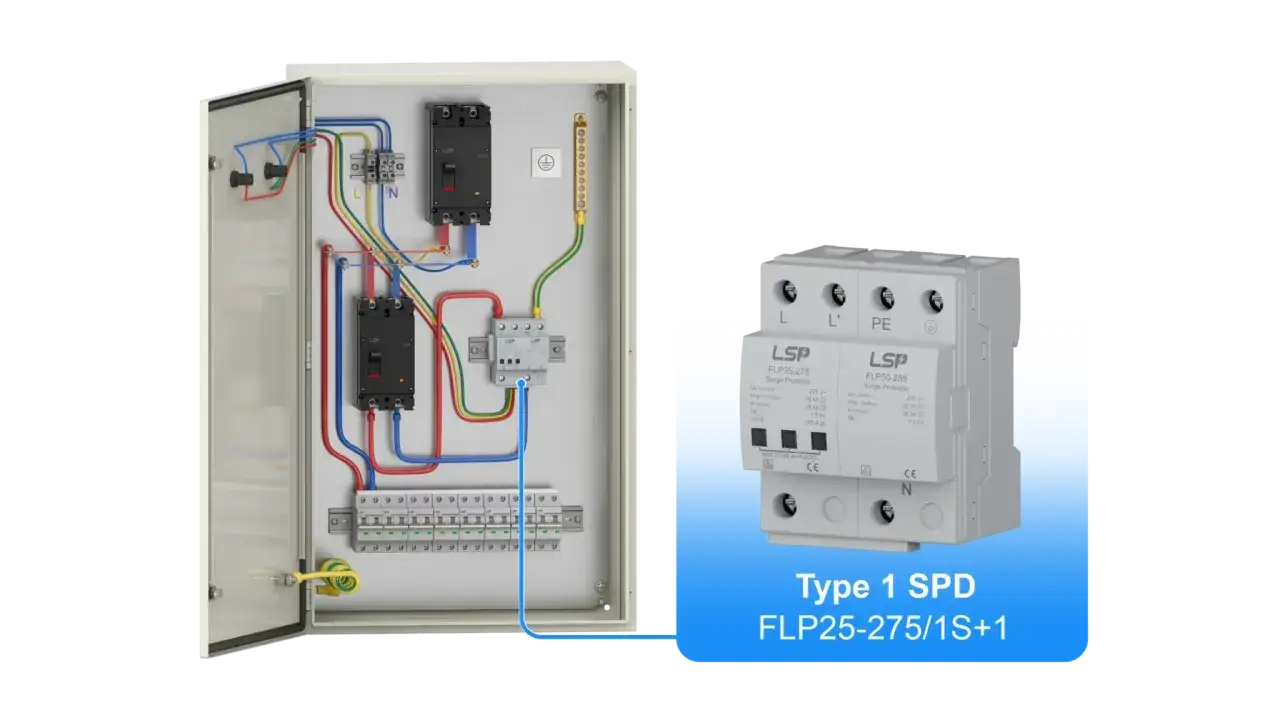

Jak działa stopniowanie ochrony w rozdzielnicy
Najlepsze układy ochronne nie działają jak jeden filtr, tylko jak kilka kolejnych barier. To właśnie sens koncepcji LPZ, czyli stref ochrony odgromowej i przepięciowej: na wejściu przejmujesz największą energię, dalej ograniczasz to, co zostało, a przy urządzeniu końcowym dopinasz ochronę precyzyjną. Z mojego punktu widzenia to najuczciwszy sposób myślenia o SPD, bo odpowiada temu, jak naprawdę zachowuje się przepięcie w instalacji.
| Stopień | Gdzie go widzę | Co robi | Co warto zapamiętać |
|---|---|---|---|
| Typ 1 | Wejście instalacji, rozdzielnica główna, granica LPZ 0B/1 | Odprowadza część energii piorunowej i chroni przed najcięższymi impulsami | To stopień dla toru zasilania narażonego na duże udary, zwykle badany impulsem 10/350 µs |
| Typ 2 | Podrozdzielnice i kolejne poziomy instalacji | Ogranicza przepięcia łączeniowe i resztę energii po pierwszym stopniu | To najczęstszy element w budynkach, badany impulsem 8/20 µs |
| Typ 3 | Blisko urządzenia końcowego | Dopieszcza ochronę dla wrażliwej elektroniki | Sprawdza się przy sprzęcie, który nie toleruje dużych pików napięcia; często pracuje w koordynacji z poprzednim stopniem na krótkim odcinku przewodu |
Przy projektowaniu patrzę też na strefy przejściowe. Jeśli przewód przechodzi z zewnątrz do wnętrza budynku, to właśnie tam najczęściej pojawia się potrzeba mocniejszego stopnia ochrony. Z kolei tam, gdzie instalacja rozchodzi się dalej po obiekcie, ważniejsze staje się dopasowanie kolejnych ograniczników i utrzymanie sensownej koordynacji energetycznej między nimi. To prowadzi do najważniejszego praktycznego pytania: kiedy naprawdę wystarczy typ 2, a kiedy trzeba pójść wyżej.
Kiedy wystarczy typ 2, a kiedy potrzebny jest typ 1 lub układ 1+2
W teorii brzmi to prosto, ale w praktyce decyzja zależy od źródła zasilania, rodzaju obiektu i tego, czy budynek ma zewnętrzną instalację odgromową. Jeśli obiekt ma linię napowietrzną, instalację odgromową albo podwyższone ryzyko ekspozycji, zwykle patrzę w stronę typu 1 lub urządzenia kombinowanego 1+2 w rozdzielnicy głównej. Jeśli zasilanie jest prowadzone bardziej „spokojnie”, na przykład kablowo i bez istotnej ekspozycji, bardzo często sens ma typ 2 jako pierwszy realny poziom ochrony.
| Sytuacja | Co zwykle wybieram | Dlaczego to ma sens |
|---|---|---|
| Budynek z zewnętrzną instalacją odgromową | Typ 1 lub 1+2 w rozdzielnicy głównej | Trzeba przejąć część energii udaru, zanim dotrze dalej do instalacji |
| Zasilanie napowietrzne albo obiekt o dużej ekspozycji | Typ 1 albo kombinowany 1+2 | Ryzyko wprowadzenia impulsu do obiektu jest wyraźnie wyższe |
| Dom lub biuro z zasilaniem kablowym, bez LPS | Typ 2 w rozdzielnicy głównej i wrażliwsze punkty lokalnie | Najczęściej chodzi o przepięcia łączeniowe i resztkowe impulsy z sieci |
| Wrażliwa elektronika w konkretnej strefie | Typ 3 przy odbiorniku | To ostatnia bariera dla zasilaczy, sterowników, routerów i automatyki |
| Instalacja PV lub rozbudowany układ z falownikiem | Ochrona po stronie DC i AC, często w kilku punktach | Przepięcie może wejść z obu stron, a nie tylko przez sieć zasilającą |
W praktyce bardzo dobrze działa zasada: im bardziej obiekt jest rozbudowany i im więcej ma torów zasilania lub komunikacji, tym bardziej opłaca się budować ochronę warstwową. Jedno urządzenie przy wejściu nie załatwia wszystkiego, zwłaszcza gdy po drugiej stronie są falowniki, sterowniki lub urządzenia o niskiej odporności. To naturalnie prowadzi do kolejnego ważnego elementu, który często jest niedoszacowany: układu sieci.
Dobór do sieci TN, TT i IT robi większą różnicę niż marka
Ten sam ogranicznik może zachowywać się dobrze w jednym układzie sieci i źle w innym, jeśli zostanie podłączony bez zrozumienia topologii. Dlatego nie wybieram SPD wyłącznie po nazwie handlowej albo liczbie modułów. Najpierw sprawdzam, czy instalacja jest w TN-S, TN-C-S, TT czy IT, gdzie jest punkt rozdziału PEN, jakie są połączenia z GSU i jak zorganizowana jest ochrona różnicowoprądowa.
| Układ sieci | Na co patrzę | Co zwykle jest ważne |
|---|---|---|
| TN-S / TN-C-S | Połączenie L, N i PE oraz punkt rozdziału PEN | Często stosuje się układ 3+1 albo odpowiednio dobrany SPD wielobiegunowy; liczy się poprawne wpięcie do PE i wyrównania potencjałów |
| TT | Oddzielny PE i współpraca z RCD | Trzeba bardzo uważnie dobrać tor N-PE i nie prowokować niepotrzebnych zadziałań różnicówki |
| IT | Insulation monitoring i zasady pierwszego uszkodzenia | Dobór jest bardziej projektowy, bo zachowanie instalacji po przepięciu musi uwzględniać charakter całego systemu |
W sieciach z iskiernikowymi rozwiązaniami albo układami 1+2 często widzę też temat dobezpieczenia. Niektóre serie mają wbudowany odłącznik lub rozwiązanie, które upraszcza współpracę z zabezpieczeniem nadprądowym, ale tego nie zakładam z góry. Zawsze sprawdzam kartę katalogową, bo przy SPD błąd w tym miejscu potrafi skończyć się albo niepotrzebnym wyzwalaniem, albo zbyt słabą ochroną. Kiedy układ sieci mam już rozpoznany, następny krok to montaż, a tam szczegóły mają ogromne znaczenie.
Montaż decyduje o skuteczności bardziej, niż wiele osób zakłada
To jeden z tych obszarów, gdzie teoria i praktyka rozjeżdżają się najszybciej. Można kupić bardzo dobry ogranicznik, ale jeśli zostanie podłączony długimi przewodami, bez sensownego wyrównania potencjałów i „na skróty” w rozdzielnicy, efekt będzie wyraźnie słabszy. Najważniejsza zasada jest banalna, ale ciągle pomijana: połączenia mają być możliwie najkrótsze i najprostsze.
W wielu rozwiązaniach spotyka się zasadę, że łączna długość przewodów między miejscami przyłączenia SPD nie powinna przekraczać 0,5 m. W praktyce staram się trzymać jeszcze większą dyscyplinę przestrzenną, bo każdy dodatkowy odcinek zwiększa indukcyjność i podnosi napięcie resztkowe. Jeżeli instalacja jest ciasna, lepiej dobrać kompaktowy układ albo przemyśleć miejsce montażu niż „ratować się” przypadkową pętlą przewodu.
| Typowy błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Zbyt długie przewody przyłączeniowe | SPD traci skuteczność, a napięcie resztkowe rośnie | Skrócić połączenia, uporządkować trasę i zmniejszyć pętlę przewodów |
| Brak dobrego połączenia z GSU | Energia nie ma gdzie się rozładować tak, jak powinna | Poprawić wyrównanie potencjałów i punkt odniesienia do PE |
| Dobezpieczenie dobrane „na oko” | Może dojść do nieprawidłowej współpracy z zabezpieczeniem nadprądowym | Sprawdzić wymagane zabezpieczenie w dokumentacji konkretnego SPD |
| Pomijanie linii danych | Przepięcie wchodzi nie przez zasilanie, tylko przez Ethernet, RS-485 lub inne interfejsy | Chronić także przewody sygnałowe i komunikacyjne |
| Brak kontroli stanu modułu | Uszkodzona ochrona może zostać niezauważona przez długi czas | Stosować sygnalizację optyczną lub zdalną, jeśli instalacja jest krytyczna |
Jeśli mam wskazać jedną rzecz, która najczęściej poprawia skuteczność ochrony po odbiorze instalacji, to jest nią właśnie porządek w montażu i wyrównaniu potencjałów. Dopiero po tym etapie ma sens rozciągać ochronę na urządzenia, które korzystają z instalacji w bardziej złożony sposób. A takich przykładów dziś nie brakuje, zwłaszcza w energetyce budynkowej.
Fotowoltaika, wallbox i automatyka budynku wymagają osobnego podejścia
W instalacjach PV patrzę osobno na stronę DC, stronę AC i przewody komunikacyjne. To ważne, bo przepięcie może wejść z generatora, z sieci albo z przewodów sterujących. Na DC stronie dobiera się urządzenia zgodne z wymaganiami dla instalacji fotowoltaicznych, gdzie spotyka się rozwiązania do napięć nawet do 1500 V DC. Na AC stronie trzeba chronić falownik i resztę rozdziału energii tak samo, jak w klasycznej instalacji budynku.
Przy wallboxach i punktach ładowania sensowne minimum to zwykle ochrona co najmniej typu 2 na nowym obwodzie zasilającym, jeśli budynek nie ma już odpowiedniego stopnia ochrony. To jeden z tych przypadków, gdzie warto myśleć nie tylko o samej ładowarce, ale też o trasie kabla, miejscu wpięcia i o tym, czy obok idą przewody komunikacyjne. Przy automatyce budynkowej, systemach BMS, alarmach, KNX czy Ethernetcie nie wystarczy chronić tylko zasilania, bo przepięcie potrafi wejść właśnie przez interfejs danych.
W instalacjach z fotowoltaiką dobrze sprawdza się podejście warstwowe: ogranicznik po stronie generatora, drugi po stronie falownika i osobna ochrona dla obwodów niskonapięciowych oraz transmisji. Jeśli przewody są długie albo prowadzone poza budynkiem, znaczenie ma także ich wejście do obiektu i sposób wyrównania potencjałów. To właśnie tam najczęściej dzieje się więcej niż w samym urządzeniu, które użytkownik widzi na ścianie.
Co sprawdzam przed zakupem, żeby ochrona nie skończyła jako martwy moduł w rozdzielnicy
Gdybym miał zostawić jedną praktyczną listę dla inwestora lub instalatora, wyglądałaby tak:
- czy SPD pasuje do układu sieci i liczby biegunów;

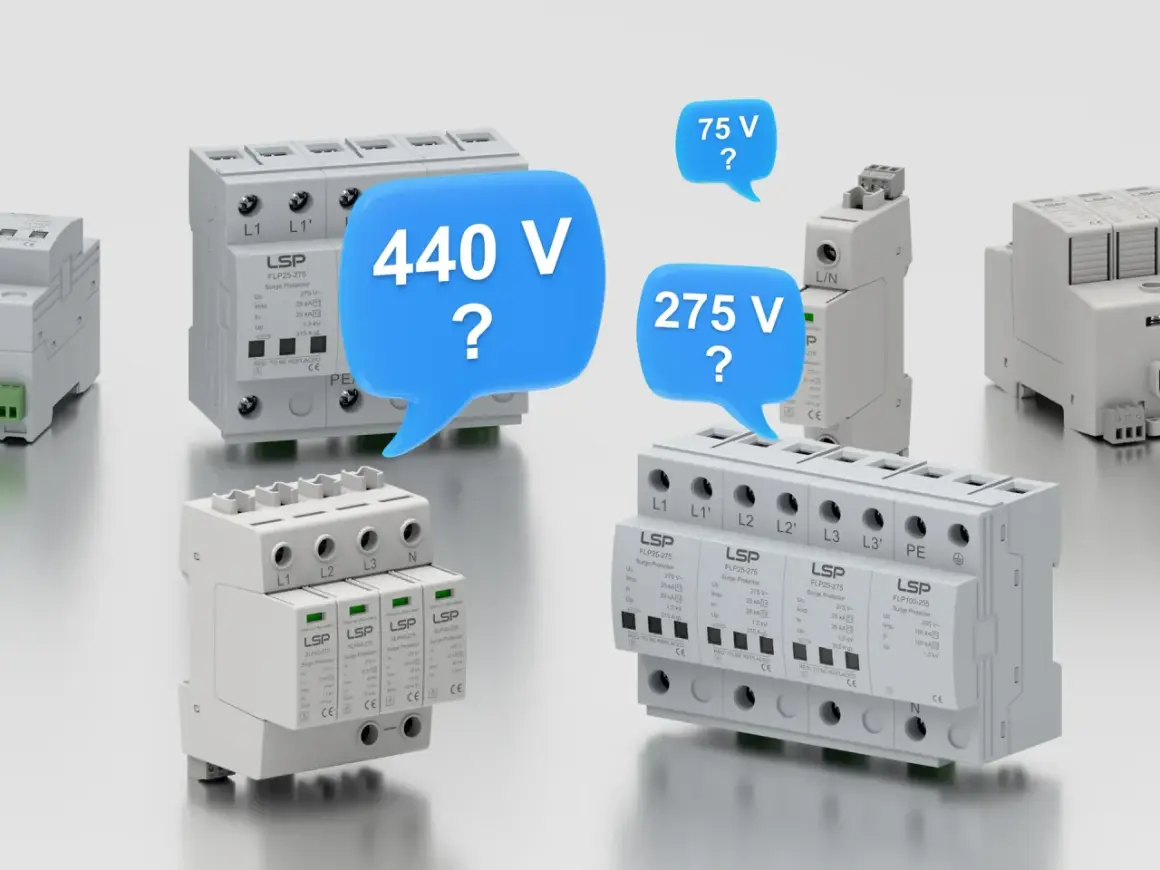

- czy napięcie trwałej pracy Uc jest właściwe dla danej instalacji;
- czy poziom ochrony Up jest wystarczająco niski dla chronionej elektroniki;
- czy producent jasno podaje wymagane dobezpieczenie i sposób koordynacji;
- czy przewidziano sygnalizację stanu oraz ewentualny styk zdalny, jeśli instalacja jest krytyczna;
- czy do ochrony włączono także linie danych, PV DC, interfejsy komunikacyjne i przewody poza budynkiem;
- czy montaż pozwala utrzymać krótkie, proste połączenia i sensowne wyrównanie potencjałów.
Najczęstszy błąd nie polega na tym, że ochrony w ogóle nie ma. Częściej problemem jest to, że jest tylko częściowa, źle rozmieszczona albo niedopasowana do realnego układu instalacji. Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: dobrze zaprojektowana ochrona przepięciowa nie zaczyna się w module, tylko w całym sposobie prowadzenia energii od wejścia do odbiornika. I właśnie dlatego warto patrzeć na nią jak na element systemu, a nie pojedynczy zakup.
