W rozdzielnicy ten element ma do zrobienia dwie rzeczy naraz: bezpiecznie odciąć zasilanie i przejąć ochronę obwodu przez wkładki topikowe. Rozłącznik bezpiecznikowy daje więc więcej niż zwykłe włączanie i wyłączanie - pomaga też ograniczyć skutki przeciążenia oraz zwarcia, dlatego pojawia się w zasilaniu głównym, większych rozdzielnicach i coraz częściej w instalacjach związanych z fotowoltaiką. Poniżej wyjaśniam, jak działa, gdzie faktycznie się sprawdza, jak dobrać właściwy wariant i kiedy lepiej postawić na inne zabezpieczenie.
Najważniejsze rzeczy, które warto sprawdzić przed wyborem aparatu z wkładkami topikowymi
- Nie każdy model robi to samo - część aparatów służy głównie do rozłączania, a ochronę zapewniają dopiero dobrane wkładki.
- AC i DC to nie zamienniki - w fotowoltaice i magazynach energii potrzebujesz wersji dopasowanej do prądu stałego.
- Liczy się nie tylko prąd znamionowy, ale też liczba biegunów, rozmiar wkładek, kategoria użytkowania i sposób montażu.
- Do obwodów głównych i dużych odpływów ten aparat bywa praktyczniejszy niż zwykły wyłącznik nadprądowy.
- Ceny są bardzo różne - od około kilkuset złotych za mniejsze modele po kilka tysięcy złotych za duże rozwiązania rozdzielnicowe.
- Najczęstszy błąd to dobór „na ampery” bez sprawdzenia napięcia, rodzaju obciążenia i zgodności z wkładkami.

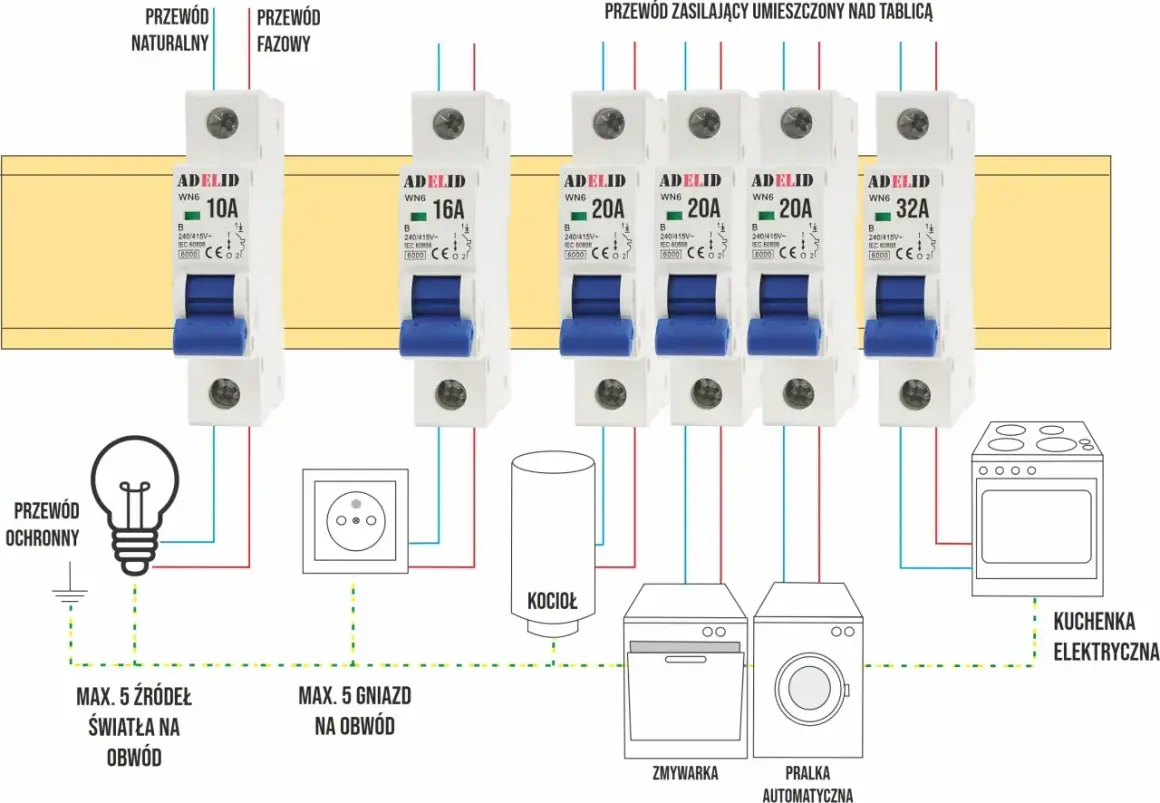

Czym jest rozłącznik bezpiecznikowy i kiedy ma sens
To aparat, który łączy funkcję rozłączania obwodu z gniazdami na wkładki topikowe. W praktyce oznacza to, że jednym ruchem odcinasz zasilanie, a sama ochrona przed zwarciem i przeciążeniem wynika z dobranej wkładki, czyli elementu, który przepala się w kontrolowany sposób i przerywa obwód zanim uszkodzenia rozleją się dalej po instalacji.
Ja patrzę na taki aparat przede wszystkim jak na bezpieczny punkt serwisowy i ochronny w jednym. To rozwiązanie ma sens tam, gdzie zwykły wyłącznik nadprądowy okazuje się za mały prądowo, zbyt „lekki” konstrukcyjnie albo po prostu nie daje tak wygodnej separacji obwodu podczas przeglądu, wymiany zasilania lub prac modernizacyjnych.
Najczęściej spotkasz go w rozdzielnicach głównych, zasilaniu większych odbiorników, liniach odpływowych oraz w układach, w których ważna jest szybka i czytelna izolacja obwodu. To właśnie od tej podstawowej roli zaczyna się sensowne użycie, a dalej wchodzą już szczegóły budowy i doboru.
Jak działa i z czego się składa
Mechanizm nie jest skomplikowany, ale warto go rozumieć, bo od tego zależy poprawny dobór. W środku nie ma magii, tylko zestaw elementów, które mają zrobić jedną rzecz dobrze: bezpiecznie przewodzić prąd w normalnej pracy i odciąć go wtedy, gdy obwód zaczyna pracować poza zakresem.
| Element | Rola | Co daje w praktyce |
|---|---|---|
| Korpus i izolacja | Utrzymują całość i oddzielają części czynne od otoczenia | Bezpieczny montaż w rozdzielnicy i mniejsze ryzyko przypadkowego kontaktu |
| Wkładka topikowa | Reaguje na przeciążenie lub zwarcie | Chroni przewody i odbiorniki, ale tylko wtedy, gdy jest dobrana do obwodu |
| Napęd lub uchwyt | Pozwala rozłączyć i załączyć obwód | Ułatwia serwis i daje czytelną pozycję pracy |
| Okienko lub wskaźnik | Pokazuje stan wkładki albo pozycję aparatu | Szybko widzisz, czy doszło do przepalenia |
| Zaciski | Łączą aparat z przewodami | Wpływają na przekrój kabla, wygodę montażu i straty cieplne |
| Blokada serwisowa | Umożliwia zabezpieczenie pozycji OFF | Pomaga przy pracach konserwacyjnych i ogranicza ryzyko przypadkowego załączenia |
W praktyce kluczowa jest jeszcze jedna rzecz: przerwa izolacyjna, czyli wyraźne fizyczne rozdzielenie styków w pozycji wyłączonej. To właśnie ona daje pewność, że obwód jest odseparowany, a nie tylko „programowo wyłączony”. W wersjach do DC temat robi się jeszcze ważniejszy, bo gaszenie łuku elektrycznego w prądzie stałym jest trudniejsze niż w AC, więc nie wolno traktować wersji AC jak zamiennika.
Jeśli zrozumiesz budowę, dużo łatwiej przejdziesz do doboru właściwego modelu, bo wtedy patrzysz już nie na samą nazwę na obudowie, ale na realne warunki pracy.
Gdzie najlepiej sprawdza się w rozdziale energii i fotowoltaice
Najlepsze zastosowania są dość przewidywalne, ale właśnie tu najłatwiej o dobrą decyzję albo kosztowną pomyłkę. Ja widzę ten aparat przede wszystkim tam, gdzie trzeba połączyć ochronę, separację i większą odporność na obciążenie niż w klasycznym obwodzie końcowym.
- Główna rozdzielnica obiektu - przy wejściu zasilania, gdzie liczy się czytelne odcięcie całego segmentu instalacji i możliwość bezpiecznego serwisu.
- Duże odpływy i podrozdzielnice - szczególnie tam, gdzie prądy znamionowe są wyższe niż w typowych obwodach domowych.
- Odbiorniki o wyższych prądach rozruchowych - na przykład niektóre silniki, sprężarki, pompy lub układy z większym obciążeniem indukcyjnym.
- Strona AC instalacji PV - jako punkt odłączenia falownika lub sekcji rozdzielczej, jeśli parametry aparatu są do tego dobrane.
- Strona DC fotowoltaiki - tylko w specjalnych wersjach przeznaczonych do prądu stałego, często z dodatkowymi wymaganiami dla łuku i napięcia znamionowego.
- Magazyny energii i systemy bateryjne - tam, gdzie potrzebne jest pewne rozłączenie, a jednocześnie ochrona przed skutkami zwarcia realizowana jest przez odpowiednio dobrane wkładki.
W fotowoltaice zwracam uwagę na jedną zasadę bez wyjątków: nie wolno przenosić rozwiązań z AC do DC „na podobieństwo”. Po stronie prądu stałego stosuje się aparaty i wkładki dopuszczone do pracy w tym środowisku, często o napięciu 1000 V DC, a w większych instalacjach spotyka się także wyższe klasy. To już nie jest detal katalogowy, tylko kwestia bezpieczeństwa i trwałości całego układu.
Skoro wiadomo, gdzie taki aparat ma sens, czas przejść do doboru. Tu najważniejsze są parametry, a nie nazwa handlowa.
Jak dobrać właściwy model bez przepłacania
Ja patrzę na dobór w tej kolejności: najpierw napięcie i rodzaj prądu, potem prąd znamionowy, dalej liczba biegunów, a dopiero na końcu dodatki typu sygnalizacja czy możliwość blokady. To zwykle oszczędza pieniądze i zmniejsza ryzyko, że kupisz rozwiązanie „prawie dobre”, czyli w praktyce nieużywalne.
| Kryterium | Na co patrzeć | Praktyczny wniosek |
|---|---|---|
| Prąd znamionowy | Dobierz do obciążenia i zapasu pracy | 63 A sprawdza się w mniejszych rozdzielnicach, 160 A przy mocniejszych odpływach, a 630 A w dużych polach i zasilaniach głównych |
| Napięcie i AC/DC | Sprawdź, czy aparat jest dopuszczony do AC, DC albo obu środowisk | W PV i magazynach energii wersja DC jest obowiązkowa, nie opcjonalna |
| Liczba biegunów | 1P, 2P, 3P, 3P+N | Wybór zależy od układu sieci i tego, czy neutralny ma być rozłączany |
| Rozmiar wkładki | D0, D02, NH00, NH1, NH2, NH3 | Mały aparat nie obsłuży dużego obwodu, nawet jeśli „na papierze” wygląda podobnie |
| Kategoria użytkowania | AC-22A, AC-23A i odpowiedniki DC | AC-23A daje większy margines przy cięższych, bardziej indukcyjnych obciążeniach |
| Montaż i zaciski | Szyna TH35, płyta montażowa, zakres przekrojów przewodów | To decyduje, czy aparat realnie zmieści się w rozdzielnicy i czy da się go poprawnie okablować |
| Funkcje dodatkowe | Sygnalizacja przepalenia, blokada, osłony zacisków | Przy serwisie i w obiektach komercyjnych te dodatki szybko pokazują swoją wartość |
Najprostszy błąd, jaki widzę, to zakup „po amperach”. Tymczasem 63 A w jednej konstrukcji nie oznacza tego samego co 63 A w innej, bo dochodzą jeszcze warunki montażu, kategoria pracy, typ wkładki i dopuszczalne przekroje przewodów. Jeśli mam wybierać między tańszym aparatem bez sygnalizacji a trochę droższym z czytelnym wskaźnikiem i możliwością plombowania, zwykle dopłacam. W rozdzielnicy ta różnica bywa bardziej odczuwalna niż sama oszczędność przy zakupie.
Gdy dołożysz do tego prawidłową kategorię użytkowania i zgodność z układem AC albo DC, masz już solidną podstawę. Następny krok to porównanie z innymi zabezpieczeniami, bo to często porządkuje decyzję szybciej niż katalog.

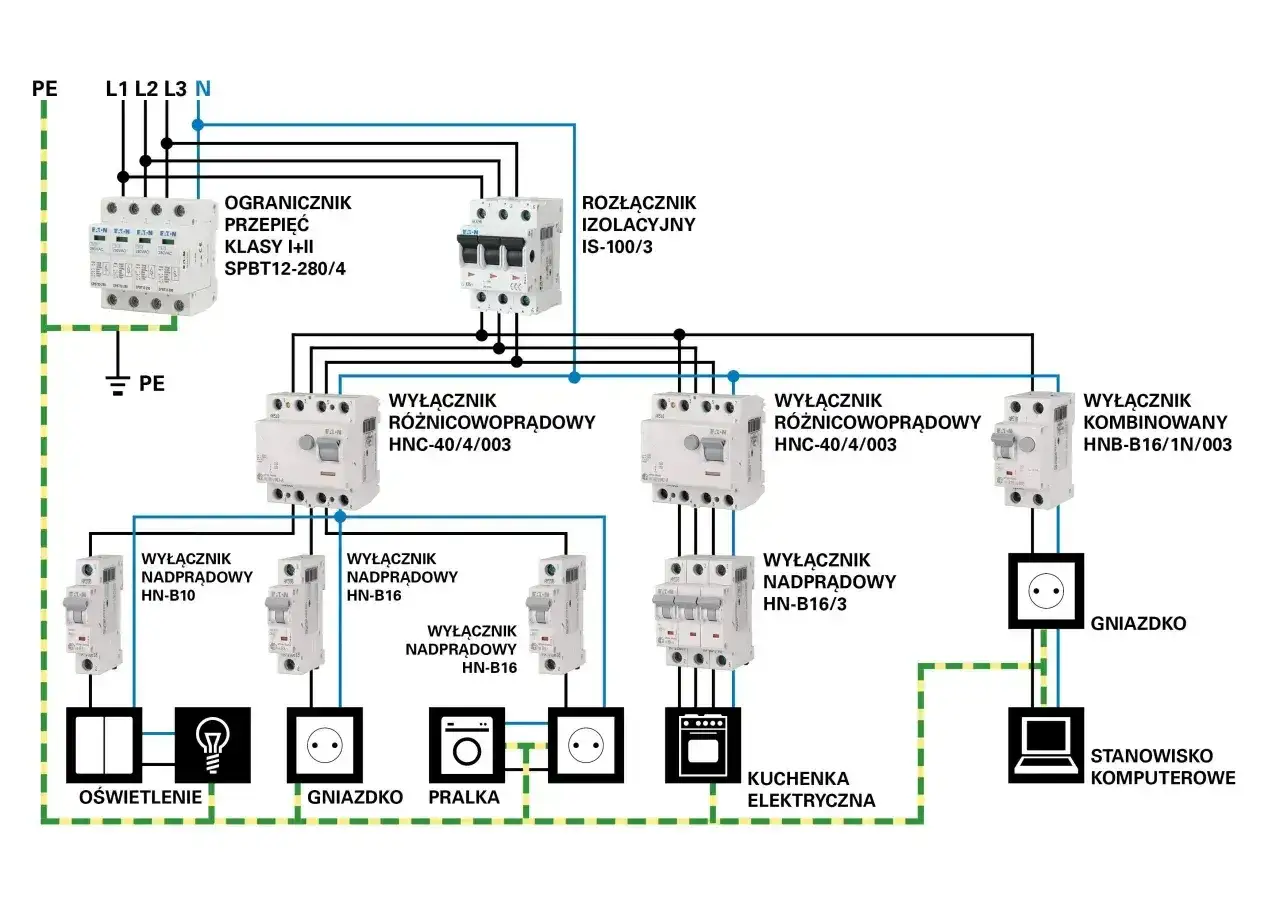

Czym różni się od wyłącznika nadprądowego i zwykłego rozłącznika
To pytanie wraca bardzo często, bo z zewnątrz te aparaty potrafią wyglądać podobnie. Różnica jest jednak zasadnicza: jeden sprzęt ma głównie rozłączać, drugi przede wszystkim chronić, a trzeci łączy te funkcje w jednym miejscu. I właśnie dlatego wybór zależy od roli obwodu, a nie od samego przyzwyczajenia instalatora.
| Cecha | Aparat z wkładkami topikowymi | Wyłącznik nadprądowy | Rozłącznik izolacyjny |
|---|---|---|---|
| Ochrona przed zwarciem i przeciążeniem | Tak, przez dobraną wkładkę | Tak, w granicach swojej charakterystyki | Nie |
| Bezpieczne odłączenie obwodu | Tak | Tak, ale jego główna rola jest ochronna | Tak, to jego podstawowa funkcja |
| Praca z większymi prądami | Dobry wybór dla odpływów i zasilania głównego | Lepszy dla mniejszych i średnich obwodów końcowych | Dobry do separacji, ale bez ochrony zwarciowej |
| Wymiana po zadziałaniu | Wkładka topikowa wymaga wymiany | Zwykle wystarczy ponowne załączenie po usunięciu przyczyny | Brak elementu ochronnego do wymiany |
| Zastosowanie praktyczne | Rozdzielnice główne, większe odpływy, PV, przemysł | Obwody końcowe, mniejsze linie, typowa instalacja budynkowa | Serwis, odcięcie zasilania, izolacja obwodu |
Jeśli mam powiedzieć to prosto: wyłącznik nadprądowy jest wygodny w obwodach końcowych, rozłącznik izolacyjny jest świetny do separacji, a aparat z wkładkami topikowymi wygrywa tam, gdzie trzeba połączyć obie funkcje z większą odpornością prądową. To nie są konkurenci „jeden do wszystkiego”, tylko narzędzia do różnych zadań.
Z tego wynika kolejna rzecz: nawet dobry aparat można zepsuć błędnym doborem. I właśnie o tych błędach warto powiedzieć wprost.
Najczęstsze błędy, które robią z dobrego zabezpieczenia słaby punkt
- Mieszanie AC i DC - aparat dopuszczony tylko do AC nie powinien trafiać na stronę prądu stałego, nawet jeśli wizualnie wygląda podobnie.
- Dobór tylko po amperach - sam prąd znamionowy nie wystarcza, jeśli nie sprawdzisz kategorii pracy, napięcia i typu wkładki.
- Zły wybór liczby biegunów - w części układów neutralny musi być rozłączany, a w innych nie; tego nie wolno zgadywać.
- Przecenianie funkcji ochronnej bez wkładek - sam aparat nie zastępuje zabezpieczenia zwarciowego, jeśli nie ma właściwego elementu topikowego.
- Brak blokady podczas serwisu - w obiektach komercyjnych i przemysłowych to prosty sposób na ryzyko przypadkowego załączenia.
- Ignorowanie nagrzewania i miejsca w rozdzielnicy - zbyt ciasny montaż podnosi temperaturę i pogarsza warunki pracy całego zestawu.
- Zbyt swobodne podejście do doboru wkładek - w obwodach PV czy elektronice liczy się nie tylko wartość prądu, ale też charakterystyka bezpiecznika.
Najgroźniejsze są błędy, których nie widać od razu. Instalacja potrafi działać „na sucho” przez tygodnie, a potem zawieść przy większym obciążeniu albo przy serwisie. Dlatego przy takim aparacie nie oszczędzam na dokumentacji i nie zakładam, że dwa podobne modele dadzą ten sam efekt.
Skoro wiemy już, czego unikać, warto przyjrzeć się kosztom. Tu rozstrzał jest na tyle duży, że kilka złotych różnicy nie ma większego znaczenia, a kilka setek już tak.
Ile kosztuje i kiedy warto dopłacić do lepszego wariantu
W 2026 roku ceny są bardzo rozciągnięte, bo zależą od wielkości, liczby biegunów, sposobu montażu i tego, czy kupujesz sam aparat, czy kompletne rozwiązanie rozdzielnicowe. Dla czytelnika najważniejsze jest jednak to, że mały i duży model to często dwa zupełnie różne budżety.
| Segment | Typowa cena | Co zwykle dostajesz |
|---|---|---|
| Małe modele modułowe 63 A | około 190-330 zł brutto | Rozwiązanie do mniejszych rozdzielnic, często na szynę TH35, zwykle z prostą sygnalizacją lub bez niej |
| Prostsze aparaty RBK 00 160 A | około 100 zł brutto | Solidny aparat do większego prądu, często stosowany na wejściu lub w odpływach głównych |
| Kompletne rozwiązania 630 A z obudową | około 10 700 zł netto | Duży, rozdzielnicowy zestaw do poważniejszych zastosowań przemysłowych i energetycznych |
| Wkładki topikowe | od kilkunastu złotych za sztukę do wyraźnie wyższych kwot przy większych rozmiarach | Osobny koszt, który trzeba doliczyć do całego zestawu |
W praktyce dopłacam wtedy, gdy liczy się łatwa obsługa serwisowa, czytelna sygnalizacja, lepsza blokada lub wersja do DC. To są rzeczy, które nie zawsze robią wrażenie przy zakupie, ale bardzo szybko zaczynają się zwracać na etapie eksploatacji. W instalacji PV, gdzie odcięcie stringu lub falownika musi być pewne i jednoznaczne, ta dopłata bywa po prostu rozsądna.
Jeżeli złożysz do kupy parametry elektryczne, miejsce w rozdzielnicy i rodzaj obciążenia, koszt przestaje być przypadkowy. Ostatni krok to szybka kontrola przed zamknięciem obudowy, bo właśnie tam najczęściej wychodzą drobiazgi, które później kosztują najwięcej czasu.
Trzy rzeczy, które sprawdzam, zanim zamknę rozdzielnicę
- Zgodność napięcia i rodzaju prądu - czy aparat, wkładki i cały tor są rzeczywiście przeznaczone do AC albo DC, a nie tylko „podobnie wyglądają”.
- Dopasowanie do obciążenia - czy prąd, kategoria użytkowania i liczba biegunów odpowiadają temu, co ma być zasilane.
- Warunki serwisowe - czy da się bezpiecznie odłączyć, zablokować i później szybko rozpoznać stan aparatu.
Jeżeli trzymasz się tych trzech punktów, rozdzielnica przestaje być zbiorem przypadkowych elementów, a zaczyna działać jak sensownie zaprojektowany układ ochrony i odłączania. Właśnie tak traktuję ten typ aparatu: nie jako dekorację w szafie, tylko jako ważny element bezpieczeństwa całego rozdziału energii.
