To niewielki, ale bardzo ważny element instalacji, który decyduje o bezpieczeństwie układu pomiarowego i o tym, czy zasilanie będzie pracowało zgodnie z warunkami przyłączenia. W praktyce to właśnie zabezpieczenie przedlicznikowe chroni licznik, przewody i część zasilającą przed skutkami przeciążenia, a przy okazji bywa pierwszym punktem kontroli przy modernizacji domu, montażu pompy ciepła czy fotowoltaiki. Poniżej wyjaśniam, jak działa, kto za niego odpowiada, jak go dobierać i kiedy trzeba zgłosić zmianę do operatora.
Najważniejsze fakty, które warto zapamiętać
- To element montowany najbliżej układu pomiarowo-rozliczeniowego od strony zasilania i zwykle zabezpieczony plombą.
- Jego zadaniem jest ograniczenie skutków przeciążenia i ochrona części pomiarowej oraz zasilającej.
- Dobór zależy od mocy umownej, przekroju przewodów, selektywności i warunków przyłączenia.
- W części taryf niskiego napięcia granica 63 A nadal ma znaczenie dla kwalifikacji odbiorcy.
- Przy fotowoltaice, pompie ciepła i ładowarce EV warto sprawdzić ten element przed zakupem sprzętu.
Czym jest ochrona przed licznikiem i co dokładnie robi
To aparat zainstalowany najbliżej układu pomiarowo-rozliczeniowego od strony zasilania. Jego rola jest prosta: gdy prąd rośnie za bardzo, ma zareagować szybciej niż przewody, licznik i inne elementy po stronie wejściowej. Dzięki temu instalacja nie pracuje poza bezpiecznym zakresem, a ryzyko przegrzania lub uszkodzenia spada.
Warto rozróżnić dwa pojęcia, które często się mylą. Układ pomiarowo-rozliczeniowy to licznik i powiązane z nim elementy odpowiedzialne za pomiar energii, natomiast samo zabezpieczenie jest osobnym aparatem, który ten układ chroni. Nie jest to też to samo co wyłącznik nadprądowy w mieszkaniu: tamten zabezpiecza obwody odbiorcze, a tutaj mówimy o torze zasilania i o tym, co dzieje się jeszcze przed rozdzielnicą domową.
W praktyce taki element bywa wkładką topikową, wyłącznikiem nadmiarowo-prądowym albo wyłącznikiem taryfowym. Różnią się wygodą obsługi i sposobem zadziałania, ale logika pozostaje ta sama: zabezpieczyć część przedlicznikową i nie dopuścić do przeciążenia całego toru. Dalej pokazuję, gdzie ten aparat zwykle się znajduje i dlaczego jego lokalizacja ma znaczenie.
Jak wygląda i gdzie jest montowana w praktyce

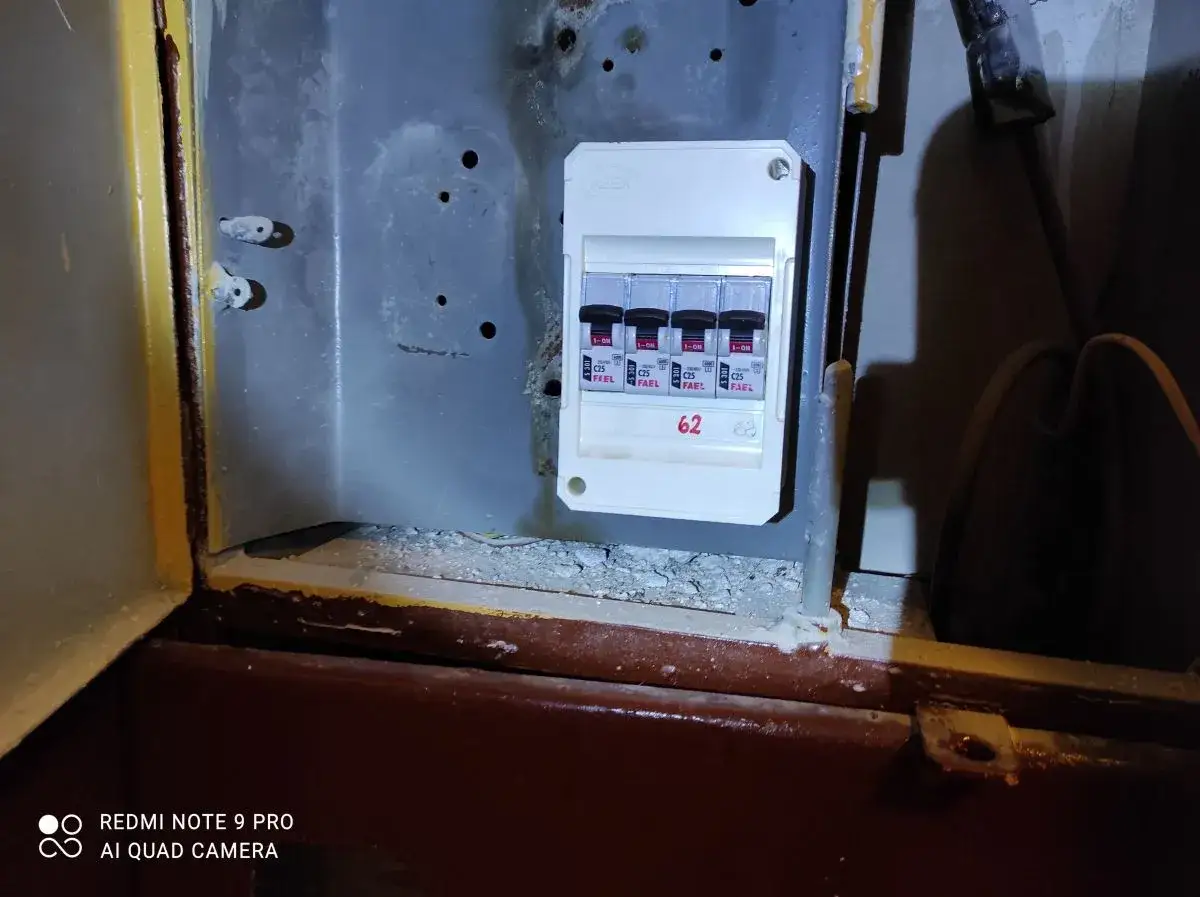

Najczęściej spotkasz go w szafce licznikowej, złączu albo w rozdzielnicy pomiarowej. W domach jednorodzinnych montuje się go zwykle przy granicy posesji albo na zewnątrz budynku, a w budynkach wielorodzinnych w zamykanych szafkach na klatce schodowej lub w pomieszczeniu technicznym. Taki układ ułatwia odczyt, serwis i kontrolę, a jednocześnie ogranicza ryzyko ingerencji osób niepowołanych.
Według URE urządzenia pomiarowe powinny być umieszczone w miejscu łatwo dostępnym, ale zabezpieczonym przed uszkodzeniem i dostępem osób nieuprawnionych. To ważne, bo w praktyce zbyt ciasna, źle zaprojektowana lub źle opisana szafka potrafi utrudnić nie tylko odczyt licznika, ale też późniejszą wymianę aparatu lub kontrolę stanu plomb.
| Miejsce montażu | Jak to zwykle wygląda | Dlaczego to ma znaczenie |
|---|---|---|
| Dom jednorodzinny z przyłączem kablowym | Szafka w granicy działki lub przy ogrodzeniu | OSD ma łatwy dostęp, a aparat jest lepiej chroniony przed uszkodzeniem |
| Dom z przyłączem napowietrznym | Szafka na zewnątrz budynku | Ułatwia serwis i ogranicza długość newralgicznego odcinka |
| Budynek wielorodzinny | Zamykana szafka na klatce lub w pomieszczeniu technicznym | Chroni przed przypadkową ingerencją i porządkuje dostęp do układu pomiarowego |
W standardach ENERGA-OPERATOR widać ten sam kierunek: dostęp ma być możliwy, ale sam aparat ma pozostać pod kontrolą operatora i w odpowiednio przygotowanej obudowie. To prowadzi już prosto do pytania, kto właściwie odpowiada za stan techniczny i plomby.
Kto odpowiada za stan techniczny i plomby
Tu najczęściej pojawia się nieporozumienie. Z jednej strony operator systemu dystrybucyjnego plombuje element i określa warunki przyłączenia, z drugiej strony odbiorca ma dbać o bezpieczne użytkowanie instalacji, zgłaszać uszkodzenia i nie ingerować w aparat bez uprawnień. Jeżeli urządzenia znajdują się w częściach wspólnych budynku, odpowiedzialność za ich zabezpieczenie przechodzi zwykle na właściciela albo zarządcę.
URE przypomina, że odbiorca powinien utrzymywać instalację w dobrym stanie, zapewniać ochronę przed przeciążeniem i niezwłocznie informować o zauważonych uszkodzeniach. W praktyce ja zawsze zaczynam od dwóch dokumentów: umowy przyłączeniowej i warunków technicznych. Tam najczęściej jest napisane, kto odpowiada za dany odcinek, gdzie kończy się odpowiedzialność operatora, a gdzie zaczyna się odpowiedzialność właściciela obiektu.
- OSD określa warunki przyłączenia, plombuje wskazane elementy i prowadzi czynności po swojej stronie sieci.
- Odbiorca dba o bezpieczeństwo użytkowania, zgłasza uszkodzenia i nie narusza plomb.
- Właściciel lub zarządca odpowiada za urządzenia w częściach wspólnych i za dostępność miejsca montażu.
- Elektryk lub projektant dobiera rozwiązanie, ale musi się oprzeć na warunkach przyłączenia, a nie na domyślnych założeniach.
Jeżeli ta odpowiedzialność jest źle opisana, później trudno ustalić, kto ma wymienić aparat po awarii albo kto ma zapłacić za modernizację. To właśnie dlatego przy doborze liczą się nie tylko parametry techniczne, ale też papierologia i zgodność z warunkami sieci. Następny krok to już konkret: jak dobrać wartość i typ aparatu do mocy obiektu.
Jak dobrać jego parametry do mocy i rodzaju przyłącza
Nie dobiera się tego „na oko”. Patrzę przede wszystkim na moc umowną, prąd znamionowy, przekrój przewodów i to, czy instalacja ma działać selektywnie, czyli tak, aby awaria jednego odcinka nie wyłączała całego obiektu. W taryfach niskiego napięcia granica 63 A nadal jest ważna, bo od niej zależy kwalifikacja części odbiorców do określonych grup taryfowych. Dla małych i średnich obiektów to często punkt odniesienia, od którego zaczyna się cała rozmowa z operatorem.
| Na co patrzę | Co to oznacza w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Moc umowna | Limit poboru ustalony z operatorem | Zbyt niski powoduje wyłączenia, zbyt wysoki wymaga odpowiedniego przygotowania instalacji |
| Prąd znamionowy | Dopuszczalny prąd pracy aparatu | Musi pasować do przewodów i do sposobu zasilania |
| Selektywność | Właściwe działanie zabezpieczeń „po kolei” | Awaria nie powinna odcinać całego budynku, jeśli da się ją ograniczyć lokalnie |
| Sposób użytkowania | Ile odbiorników pracuje jednocześnie | Decyduje o szczytach poboru i o tym, czy aparat nie stanie się wąskim gardłem |
W standardach ENERGA-OPERATOR widać wyraźnie, że dla części odbiorców preferowane są wyłączniki nadmiarowo-prądowe bez członu zwarciowego albo wyłączniki taryfowe, a rozłączniki bezpiecznikowe z wkładkami topikowymi pozostają rozwiązaniem dopuszczalnym w uzasadnionych przypadkach. To dobry trop, bo pokazuje, że dobór nie polega wyłącznie na „jakimś bezpieczniku”, tylko na dopasowaniu aparatu do konkretnego układu i sposobu eksploatacji.
Najkrócej mówiąc: jeśli planujesz tylko zwykłe użytkowanie domu, wystarczy rozwiązanie zgodne z warunkami przyłączenia. Jeśli instalacja ma obsłużyć większy pobór, lepiej od razu założyć większy margines i skonsultować selektywność z elektrykiem. A jeśli w grę wchodzą nowe duże odbiory, temat robi się jeszcze ważniejszy.
Które rozwiązanie spotkasz najczęściej
W praktyce najczęściej porównuje się trzy warianty. Każdy ma sens, ale nie w tych samych warunkach. Ja patrzę na nie jak na narzędzia: nie ma jednego najlepszego, jest tylko takie, które pasuje do konkretnej instalacji i zasad operatora.
| Rozwiązanie | Kiedy się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Wkładka topikowa | Starsze instalacje i uzasadnione przypadki | Prosta, trwała, dobrze znosi duże prądy zwarciowe | Po zadziałaniu trzeba wymienić wkładkę, a nie tylko „wcisnąć” przycisk |
| Wyłącznik nadmiarowo-prądowy | Nowoczesne szafki pomiarowe w małych i średnich obiektach | Wygodny w obsłudze, czytelny, łatwo przywrócić działanie po zadziałaniu | Musi być poprawnie dobrany pod kątem selektywności i charakterystyki |
| Wyłącznik taryfowy | Gdy operator chce mieć większą kontrolę nad ograniczeniem mocy | Dobrze porządkuje eksploatację i bywa wygodny przy większym poborze | Nie w każdym układzie jest przewidziany, zależy od standardu OSD |
Jeżeli czytasz dokumentację przyłączeniową i widzisz słowa o selektywności, ograniczniku mocy albo rozłączniku bezpiecznikowym, to nie jest nadmiar formalności. To właśnie te zapisy decydują, co wolno zamontować i kto będzie mógł to później obsługiwać. A kiedy w grę wchodzą fotowoltaika, pompa ciepła albo ładowarka samochodu, ten temat przestaje być teoretyczny.
Co zmienia się przy fotowoltaice, pompie ciepła i ładowarce EV
Nowe odbiory nie zawsze wymuszają wymianę aparatu, ale bardzo często ujawniają, że dotychczasowy dobór był „na styk”. Fotowoltaika sama w sobie nie oznacza automatycznie większego poboru, ale cała instalacja zyskuje nowy charakter pracy, bo pojawia się przepływ energii w obie strony. Do tego dochodzą pompa ciepła, płyta indukcyjna i wallbox, które potrafią zbudować duży szczyt poboru właśnie wtedy, gdy dom pracuje najbardziej intensywnie.
W praktyce kluczowy jest współczynnik jednoczesności, czyli założenie, że nie wszystkie urządzenia działają na pełnej mocy dokładnie w tym samym momencie. To dzięki niemu da się rozsądnie dobrać zabezpieczenie i nie przewymiarować instalacji bez potrzeby. Jeśli jednak planujesz zestaw: pompa ciepła, ładowarka 11 kW i standardowe odbiory domowe, lepiej sprawdzić bilans wcześniej niż później szukać przyczyny wyłączeń.
- Przy fotowoltaice sprawdź, czy istniejąca ochrona i przekroje przewodów są zgodne z planowaną modernizacją.
- Przy pompie ciepła zwróć uwagę na prąd rozruchowy i na pracę przy niższych temperaturach.
- Przy wallboxie sprawdź, czy instalacja i aparat przed licznikiem mają zapas pod stały, długotrwały pobór.
- Jeśli zwiększasz moc umowną, przygotuj się na możliwą aktualizację warunków przyłączenia.
Im większa inwestycja, tym mniej sensu ma improwizacja. Właśnie dlatego ostatni krok powinien być zawsze formalny i techniczny jednocześnie, a nie tylko „czy się zmieści w rozdzielnicy”.
Co sprawdzić przed modernizacją, żeby nie utknąć na etapie zgód
Ja przy takich pracach zaczynam od krótkiej listy kontrolnej. To oszczędza czas i eliminuje sytuacje, w których nowy aparat pasuje mechanicznie, ale nie przechodzi przez wymagania operatora albo nie współgra z resztą instalacji.
- Sprawdź moc umowną oraz prąd znamionowy zapisany w dokumentach przyłączeniowych.
- Ustal, czy element jest plombowany i kto ma prawo do jego obsługi.
- Zweryfikuj przekrój przewodów i selektywność z innymi zabezpieczeniami w budynku.
- Zobacz, czy planowana zmiana wymaga zgłoszenia do operatora systemu dystrybucyjnego.
- Nie wymieniaj samodzielnie aparatu, jeśli znajduje się on w obszarze plombowanym.
Jeśli mam wskazać jedną praktyczną zasadę, to byłaby ona taka: najpierw dokumenty i bilans obciążenia, dopiero potem zakup urządzeń. Dzięki temu ochrona przed licznikiem nie staje się przeszkodą, tylko elementem dobrze zaprojektowanej instalacji, która bezpiecznie znosi codzienne obciążenia i przyszłe modernizacje.
