Dobrze odczytane oznaczenia przewodów elektrycznych oszczędzają czas, ale przede wszystkim zmniejszają ryzyko błędu w rozdzielnicy, przy modernizacji starej instalacji i przy podłączaniu fotowoltaiki. W praktyce liczą się trzy rzeczy naraz: kolor żyły, oznaczenie literowe oraz kontekst całego obwodu. Poniżej rozpisuję je tak, jak czytam je w rzeczywistej instalacji, a nie tylko na papierze.
Najkrótsza droga do poprawnej identyfikacji żył w domu i w rozdzielnicy
- PE ma w Polsce zielono-żółtą barwę i służy do ochrony, a N jest niebieski i pełni funkcję neutralną.
- W układzie trójfazowym najczęściej spotkasz L1, L2 i L3, zwykle jako brąz, czerń i szarość.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności oraz jednoznacznego opisu.
- Nadruk na kablu mówi o jego budowie, ale nie zawsze o funkcji każdej żyły.
- W starszych instalacjach barwa bywa tylko wskazówką, więc przy serwisie i modernizacji potrzebny jest także pomiar.
- Po stronie fotowoltaiki trzeba oddzielić zasady AC od oznaczeń DC i pilnować polaryzacji.
Jak czytać przewody w rozdzielnicy bez zgadywania
W Polsce punkt odniesienia dają przede wszystkim normy PN-HD 308 S2 i PN-EN IEC 60445. Pierwsza porządkuje identyfikację żył, a druga opisuje zasady stosowania barw i oznaczeń alfanumerycznych na przewodach, szynach i urządzeniach. To ważne, bo w rozdzielnicy nie chodzi tylko o to, czy kabel „wygląda znajomo”, ale o to, czy jego funkcja jest jednoznaczna.
Ja patrzę na to w trzech warstwach: funkcja żyły, barwa i oznaczenie na schemacie. Jeśli dwa z tych elementów mówią co innego, nie zgaduję, tylko weryfikuję obwód pomiarem albo dokumentacją. Taki porządek szczególnie pomaga wtedy, gdy energia jest rozdzielana na kilka obwodów i do instalacji dochodzą nowe źródła zasilania.
- Funkcja mówi, czy żyła zasila, chroni czy wraca z obwodu.
- Barwa ma przypisaną rolę i nie powinna być używana przypadkowo.
- Opis na schemacie i listwie zaciskowej potwierdza, gdzie przewód ma trafić.
Dopiero po takim porządku ma sens przejście do konkretnych kolorów, bo to one najczęściej odróżniają poprawną instalację od przypadkowej naprawy.

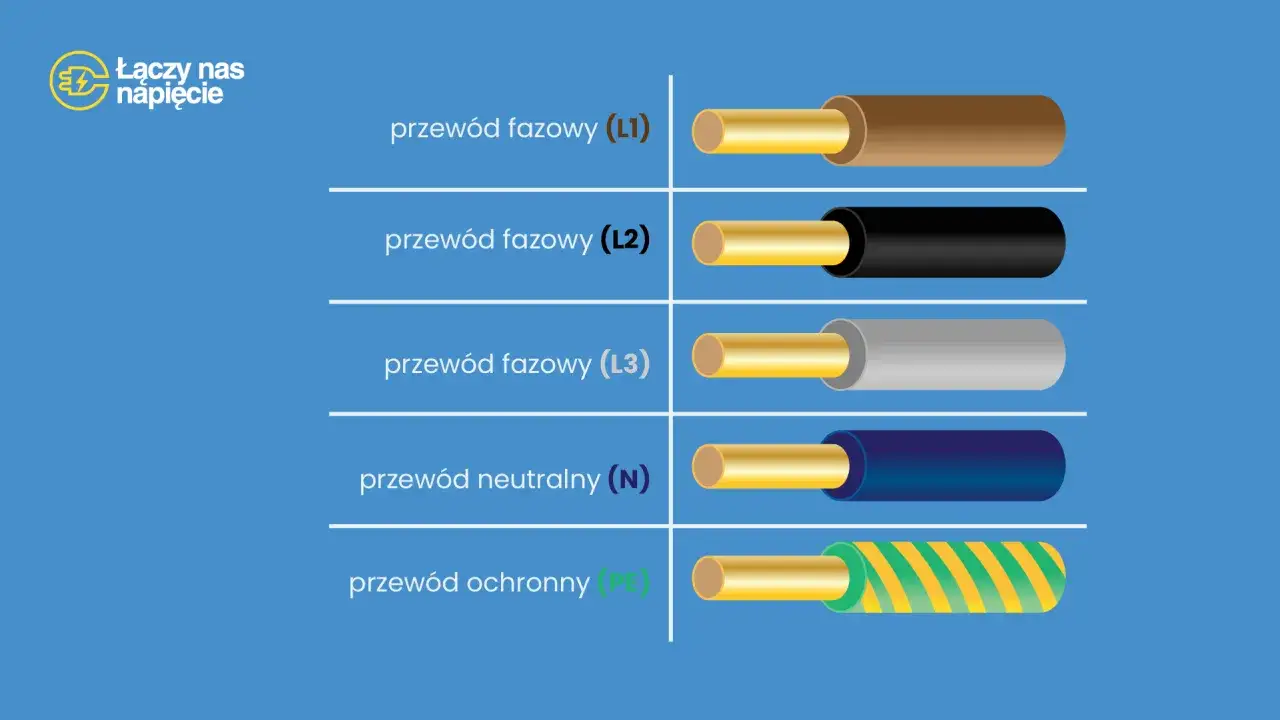

Kolory żył, które w Polsce spotyka się najczęściej
W typowej instalacji niskiego napięcia w Polsce najczęściej spotykam właśnie taki układ kolorów. To standard, który porządkuje rozdział energii w domu, ale nie zwalnia z myślenia przy obwodach po modernizacji. Najbardziej bezwzględne są dwie barwy: zielono-żółta i niebieska.
| Funkcja żyły | Typowa barwa | Jak czytam to w praktyce |
|---|---|---|
| PE | zielono-żółta | Przewód ochronny, połączenia wyrównawcze, szyna PE. Tę barwę zostawiam wyłącznie dla ochrony. |
| N | niebieska | Przewód neutralny, zwykle szyna N i powrót prądu roboczego w obwodzie jednofazowym. |
| L1 | brązowa | Pierwsza faza w układzie trójfazowym. |
| L2 | czarna | Druga faza w układzie trójfazowym. |
| L3 | szara | Trzecia faza w układzie trójfazowym. |
| PEN | oznaczenie mieszane, zwykle wymagające dodatkowego opisu | Przewód łączący funkcję ochronną i neutralną. Najczęściej wymaga szczególnie jednoznacznego oznaczenia w dokumentacji i przy punktach rozdziału. |
| + / - | polaryzacja DC, barwa zależna od systemu | Strona stałoprądowa, np. w fotowoltaice. Tu nie opieram się tylko na kolorze, ale na etykiecie, schemacie i pomiarze. |
W praktyce najbardziej mylący bywa przewód PEN, bo łączy dwie funkcje naraz. W starszych instalacjach można trafić na rozwiązania, które nie wyglądają jak dzisiejszy standard, dlatego sam kolor traktuję jako wskazówkę, a nie wyrok. Samo to już prowadzi do kolejnej ważnej rzeczy: liter na schematach i przy zaciskach.
Co oznaczają litery na schematach i zaciskach
Litery rozwiązują to, czego sam kolor nie dopowie. To one mówią, czy patrzę na przewód czynny, neutralny, ochronny czy na biegun stały. Na schemacie jednokreskowym, czyli uproszczonym rysunku instalacji, jedna linia reprezentuje cały obwód, więc opisy zacisków bywają ważniejsze niż sama barwa kabla.
| Oznaczenie | Znaczenie | Gdzie je spotkasz |
|---|---|---|
| L | Przewód czynny, najczęściej fazowy | Schematy, zaciski odbiorników, oznaczenia obwodów |
| L1, L2, L3 | Trzy fazy w układzie 3-fazowym | Rozdzielnice, zasilanie większych odbiorników, przyłącza |
| N | Przewód neutralny | Szyna N, zaciski obwodów jednofazowych |
| PE | Przewód ochronny | Szyna PE, obudowy metalowe, połączenia ochronne |
| PEN | Przewód ochronno-neutralny | Stare układy TN-C, wejście instalacji, punkty rozdziału |
| + / - | Biegun dodatni i ujemny prądu stałego | Fotowoltaika, magazyny energii, zasilacze DC |
| X1, X2, 1, 2 | Numer zacisku, nie funkcja żyły | Listwy zaciskowe, tablice, rozdzielnice |
To rozróżnienie jest banalne dopiero wtedy, gdy już je zrozumiesz. Wcześniej potrafi oszczędzić godzinę szukania, bo X1:3 mówi mi, gdzie podłączyć przewód, ale nie mówi jeszcze, jaką funkcję ma dana żyła. Gdy ten słownik jest jasny, dopiero wtedy warto przejść do pracy przy realnym przewodzie.
Jak sprawdzić przewód przed podłączeniem
W praktyce serwisowej najwięcej czasu oszczędza mi nie kolor, tylko procedura. Najpierw odcinam zasilanie, potem potwierdzam, co jest na schemacie, i dopiero na końcu patrzę na żyłę. To brzmi ostrożnie, ale właśnie tak ogranicza się błędy w rozdzielnicy i przy rozdziale energii na kolejne obwody.
- Wyłącz i zabezpiecz obwód przed przypadkowym załączeniem.
- Porównaj schemat jednokreskowy z tym, co widzisz w rozdzielnicy.
- Sprawdź opis zacisków, bo numer listwy często mówi więcej niż sama barwa izolacji.
- Potwierdź miernikiem ciągłość, brak napięcia i ewentualną biegunowość po stronie DC.
- Oznacz końcówki tulejkami, etykietą albo markerem odpornym na warunki pracy.
To podejście jest mało efektowne, ale właśnie dlatego działa. W starych budynkach po kilku przeróbkach przewód często wygląda „znajomo”, choć jego rola dawno się zmieniła, a wtedy intuicja jest gorsza od prostego pomiaru. Najwięcej błędów powstaje tam, gdzie ktoś pomija ten krok albo opiera się na pamięci z poprzedniego remontu.
Najczęstsze błędy, które widzę w starych i nowych instalacjach
Wbrew pozorom najwięcej problemów nie robi sam kabel, tylko ludzki skrót myślowy. Przy modernizacji i rozbudowie instalacji te same pomyłki wracają regularnie, więc warto je nazwać wprost.
| Pomyłka | Dlaczego jest ryzykowna | Co robić zamiast |
|---|---|---|
| Użycie niebieskiego jako fazy | Myli przewód neutralny z czynnym i utrudnia diagnozę przy serwisie. | Nie zmieniam funkcji tej barwy w terenie; jeśli trzeba, porządkuję obwód zgodnie z projektem i oznaczeniami. |
| Użycie zielono-żółtego jako żyły roboczej | Łamie podstawową zasadę identyfikacji ochronnej. | Zostawiam tę barwę wyłącznie dla PE i połączeń wyrównawczych. |
| Założenie, że PEN to zwykły przewód neutralny | Może prowadzić do złego rozdziału PE i N oraz błędów w ochronie. | Wyraźnie oznaczam punkt rozdziału i nie mieszam funkcji po obu stronach tego miejsca. |
| Brak aktualizacji opisu po wymianie kabla | Rozdzielnica przestaje odzwierciedlać rzeczywistość. | Po każdej zmianie aktualizuję etykiety, schemat i opis obwodów. |
| Mieszanie starych i nowych kolorów w jednym obwodzie | Kolor przestaje coś znaczyć, a serwis staje się zgadywaniem. | Traktuję taki odcinek jako niejednoznaczny do czasu pomiaru i pełnej identyfikacji. |
Ja w takich sytuacjach zakładam jedną zasadę roboczą: jeśli kolor nie zgadza się z dokumentacją, to kolor przegrywa z pomiarem. To jest uczciwsze i zwyczajnie bezpieczniejsze. W instalacjach prosumenckich dochodzi do tego jeszcze strona stałoprądowa, więc temat robi się bardziej wymagający.
Jak te oznaczenia działają w instalacji fotowoltaicznej i przy rozdziale energii
W instalacjach fotowoltaicznych temat robi się bardziej wrażliwy, bo obok klasycznej sieci AC pojawia się tor DC, a z nim polaryzacja i dodatkowe punkty oznaczeń. Gdy energia ma być rozdzielona między dom, falownik i czasem magazyn, brak spójnego opisu szybko zamienia serwis w zgadywankę. Po stronie AC obowiązują te same zasady, które znamy z domu; po stronie DC trzeba pilnować biegunów i opisów stringów znacznie dokładniej.
| Obszar | Co oznaczam | Co sprawdzam |
|---|---|---|
| AC po stronie domu i falownika | L, N, PE, L1, L2, L3 | Zgodność z rozdzielnicą, zabezpieczeniami i szynami |
| DC ze stringów PV | + i - oraz kierunek prowadzenia obwodu | Polaryzacja, opis stringów, rozłącznik i złącza |
| Punkty wspólne | Obudowy, listwy, SPD, etykiety ostrzegawcze | Czy opis jest czytelny po otwarciu rozdzielnicy albo szafy |
Największy błąd, jaki widzę w praktyce, to potraktowanie strony DC jak zwykłego przedłużenia instalacji domowej. To nie działa, bo tutaj nawet pozornie drobna pomyłka w polaryzacji albo opisie może zablokować uruchomienie albo utrudnić diagnostykę. Jeśli instalacja pracuje w układzie hybrydowym, dokładność oznaczeń ma jeszcze większe znaczenie, bo dochodzi dodatkowy tor energii i więcej punktów, w których można się pomylić.
Co sprawdzić, zanim zamknę rozdzielnicę
Jeśli miałbym zostawić tylko krótki checklist, wyglądałby tak:
- PE ma zielono-żółtą barwę i nie jest używany roboczo.
- N jest niebieski i ma swoje miejsce na szynie N.
- L1, L2 i L3 są opisane zgodnie z projektem.
- PEN jest wyraźnie oznaczony i rozdzielony tam, gdzie trzeba.
- Strona DC ma biegunowość +/− i czytelny opis stringów.
- Schemat, etykiety i pomiar mówią to samo.
To prosty zestaw zasad, ale właśnie on robi największą różnicę przy rozdziale energii w domu. Jeśli opis przewodu, schemat i wynik pomiaru mówią to samo, instalacja jest łatwiejsza w serwisie, a ryzyko błędu spada od razu. Dla mnie to najkrótsza droga do porządnej, czytelnej i bezpiecznej rozdzielnicy.
