Najpierw liczy się typ, miejsce montażu i jakość połączeń
- Ogranicznik nie usuwa przepięcia, tylko ogranicza jego poziom i odprowadza energię do PE lub uziemienia.
- W środku najważniejsze są warystor, iskiernik, odłącznik termiczny i sygnalizacja stanu.
- Typ 1 chroni przed dużą energią z wyładowań, typ 2 przed przepięciami łączeniowymi i indukowanymi, a typ 3 domyka ochronę przy wrażliwych urządzeniach.
- W rozdzielnicy liczą się krótkie przewody, dobrane zabezpieczenie nadprądowe i zgodność z układem sieci TN, TT lub IT.
- W instalacji PV trzeba osobno myśleć o stronie AC i DC oraz o większej ekspozycji przewodów na zewnątrz.
Z czego składa się ogranicznik przepięć
Jeśli rozbieram ten aparat na czynniki pierwsze, to widać w nim kilka elementów, które pracują razem. Warystor zmienia swoją rezystancję, gdy napięcie przekroczy próg, iskiernik otwiera drogę dla bardzo dużego impulsu, a odłącznik termiczny pilnuje, żeby przegrzany moduł nie został w układzie na siłę. Do tego dochodzi obudowa modułowa na szynę DIN, wskaźnik stanu i czasem styk zdalnej sygnalizacji, który pozwala zobaczyć awarię z poziomu automatyki budynkowej.
Warystor i iskiernik nie robią tego samego
Warystor, zwykle wykonany z tlenku metalu, pracuje jak bardzo czuły zawór. Przy normalnym napięciu praktycznie nie przewodzi, ale przy impulsie szybko obniża swoją rezystancję i „ścina” szczyt przepięcia. Iskiernik działa inaczej: przy bardzo wysokim napięciu wytwarza łuk i daje drogę dla dużej energii, dlatego dobrze znosi silniejsze udary. W praktyce warystor jest świetny do szybkiej reakcji, a iskiernik do bardziej brutalnych warunków energetycznych.

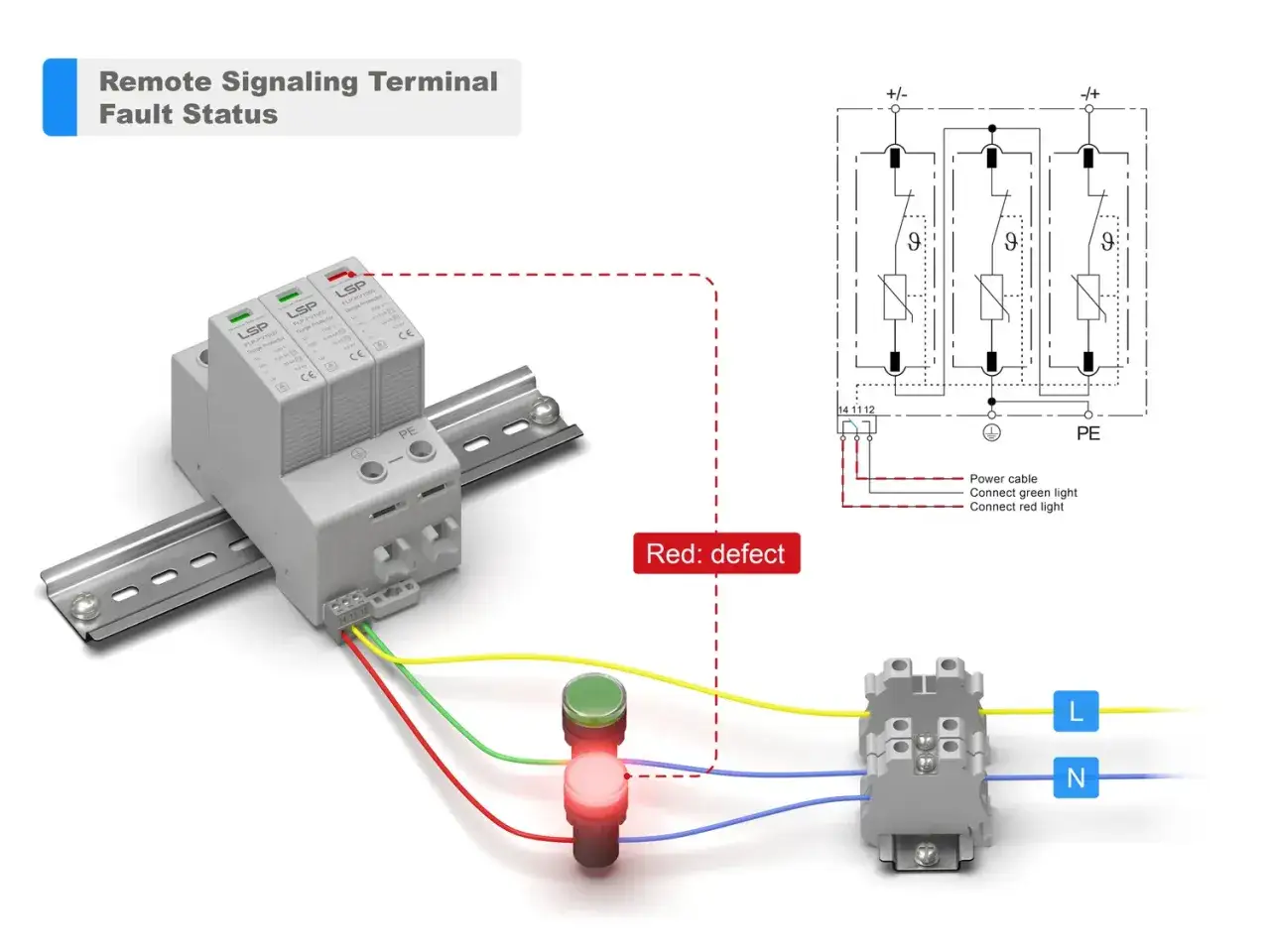

Odłącznik termiczny i sygnalizacja są równie ważne
Najczęściej pomija się je w rozmowach o ochronie, a to błąd. Gdy warystor przyjmie zbyt dużo energii, zaczyna się nagrzewać. Odłącznik termiczny odcina wtedy zużyty element, żeby nie doprowadzić do uszkodzenia instalacji albo pożaru. Wskaźnik mechaniczny pokazuje, że moduł trzeba wymienić, a styk zdalny pozwala wysłać alarm do systemu BMS lub automatyki. To nie jest dodatek, tylko część bezpieczeństwa całego układu.
Kiedy wiesz już, z jakich części składa się aparat, łatwiej zrozumieć, co dzieje się w chwili udaru i dlaczego nie każdy model zachowuje się tak samo.
Jak urządzenie reaguje na impuls napięcia
W stanie spoczynku ogranicznik jest dla instalacji niemal niewidoczny. Przepływają przez niego tylko niewielkie prądy upływu, a cała jego rola polega na czekaniu na moment, w którym napięcie przekroczy bezpieczny poziom. Wtedy działa w ułamku sekundy i kieruje energię z torów zasilania do przewodu ochronnego lub uziemienia, ograniczając napięcie widziane przez urządzenia końcowe.
Co dzieje się w pierwszej chwili przepięcia
Przepięcie może pochodzić z wyładowania atmosferycznego albo z operacji łączeniowych w sieci. Gdy pojawia się impuls, element ochronny przechodzi ze stanu dużej rezystancji do stanu bardzo małej impedancji. To właśnie ten skok decyduje o skuteczności ochrony. Ogranicznik nie „kasuje” przepięcia całkowicie, tylko obniża jego amplitudę do poziomu, który instalacja i odbiorniki są w stanie przeżyć.
Co zostaje po zadziałaniu
Po mocnym impulsie aparat nie zawsze wraca do pełnej sprawności. Jeśli przekroczył swoje granice energetyczne, może przejść w tryb trwałego odłączenia albo wyraźnie pokazać uszkodzenie na wskaźniku. Właśnie dlatego ogranicznik trzeba traktować jak element eksploatacyjny, a nie urządzenie „na zawsze”. Dobrze dobrany model ma przejąć energię, ale po dużym zdarzeniu powinien też jasno powiedzieć, że wymaga wymiany.
Z tego mechanizmu wynikają różnice między kolejnymi typami ochrony, więc warto je zestawić bez marketingowych skrótów.
Jakie typy ograniczników spotkasz najczęściej
W praktyce projektowej najważniejsze są trzy stopnie ochrony. Ich zadanie jest podobne, ale zakres pracy już nie. Poniżej zestawiam je tak, jak patrzę na nie przy doborze do domu, rozdzielnicy głównej albo instalacji PV. Warto pamiętać, że konkretne parametry różnią się między producentami, więc tabela pokazuje typowe, a nie jedyne możliwe wartości.
| Typ SPD | Do czego służy | Typowa technologia | Gdzie ma sens | Parametry, na które patrzę najpierw |
|---|---|---|---|---|
| Typ 1 | Przyjmuje bardzo dużą energię z udaru piorunowego | Najczęściej iskiernik lub układ kombinowany | Złącze, rozdzielnica główna, obiekty z LPS lub zasilaniem napowietrznym | Iimp, odporność na impuls 10/350 µs, zgodność z układem sieci |
| Typ 2 | Chroni przed przepięciami indukowanymi i łączeniowymi | Najczęściej warystor | Rozdzielnice główne i podrozdzielnie w budynkach mieszkalnych i usługowych | In, Imax, Up, Uc |
| Typ 3 | Domyka ochronę przy bardzo czułych odbiornikach | Warystor, układ mieszany lub elementy półprzewodnikowe | Blisko urządzeń elektronicznych, falowników, sprzętu IT, automatyki | Jak najniższy Up i poprawne skoordynowanie z typem 2 |
| Typ 1+2 | Łączy ochronę przed dużą energią i typowymi przepięciami sieciowymi | Układ kombinowany | Domy jednorodzinne, rozdzielnice główne, obiekty z większym ryzykiem przepięć | Iimp, In, Up i jakość koordynacji energetycznej |
Kiedy wybieram układ 1+2 zamiast dwóch osobnych stopni
W mniejszych instalacjach układ kombinowany bywa po prostu rozsądniejszy. Zajmuje mniej miejsca, upraszcza montaż i pozwala zbudować ochronę bez rozbijania jej na kilka modułów. To nie znaczy, że zawsze jest najlepszy. W większych obiektach, długich ciągach kablowych albo tam, gdzie są bardzo czułe urządzenia, pełna kaskada ochronna nadal ma przewagę. Najważniejsze jest to, żeby dopasować stopnie ochrony do realnego ryzyka, a nie do samej ceny aparatu.
Skoro już widać, czym różnią się poszczególne typy, trzeba połączyć je z rozdziałem energii w budynku, bo tam najczęściej zapada decyzja o skuteczności całego układu.

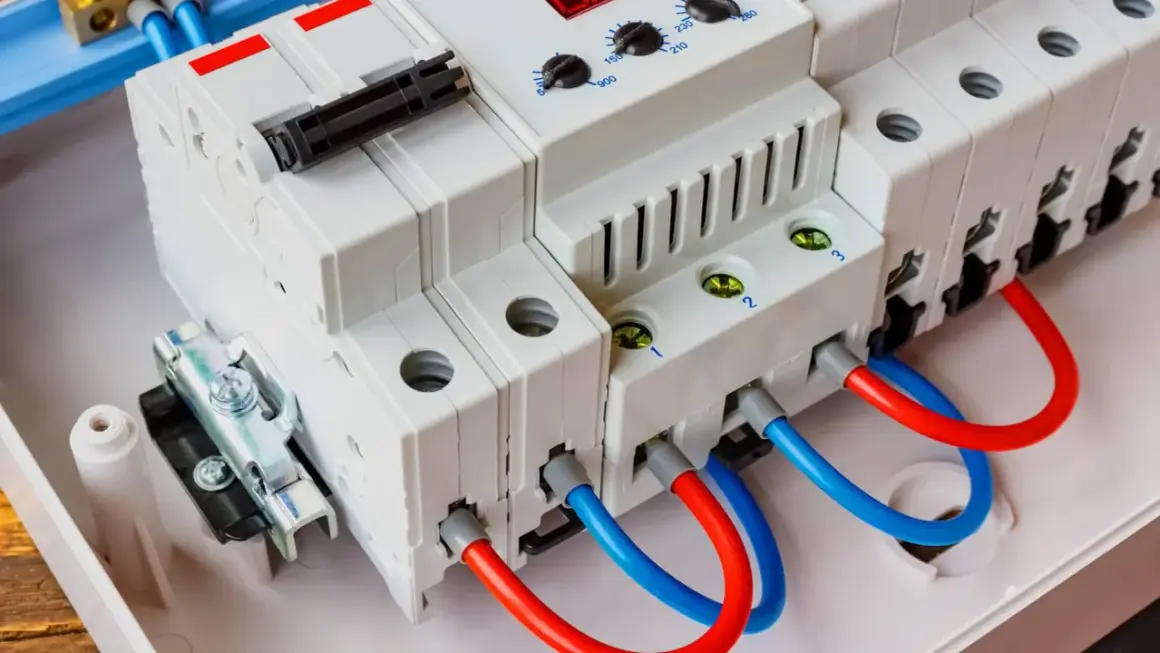

Gdzie w rozdzielnicy powinno się go montować
Ogranicznik przepięć działa najlepiej wtedy, gdy jest blisko miejsca, w którym energia wchodzi do obiektu i zaczyna się rozdzielać na kolejne obwody. Rozdzielnica główna to najczęstszy punkt startowy, a w większych obiektach dochodzą jeszcze podrozdzielnie, które domykają ochronę na dalszych odcinkach instalacji. Patrzę na to jak na filtr wielostopniowy: najpierw przyjmujemy największe obciążenie, później wygaszamy to, co zostało.- W budynkach z prostą instalacją często wystarcza jeden dobrze dobrany SPD w rozdzielnicy głównej.
- W dłuższych obiektach ochronę rozdziela się na kilka stopni, żeby ograniczyć napięcie również dalej od zasilania.
- Połączenia muszą być krótkie i prowadzone możliwie prosto, bez zbędnych pętli.
- Układ połączeń trzeba dopasować do sieci TN, TT albo IT, bo schemat nie jest identyczny w każdej instalacji.
- Ogranicznik nie powinien być traktowany jako zastępstwo dla uziemienia, wyłączników nadprądowych ani poprawnie zaprojektowanej rozdzielnicy.
W praktyce największy błąd nie polega na tym, że ktoś „nie kupił mocnego modelu”, tylko na tym, że wpiął aparat w złe miejsce albo zostawił zbyt długie przewody. W ochronie przeciwprzepięciowej długość i geometria połączeń naprawdę mają znaczenie, bo każdy dodatkowy centymetr pogarsza skuteczność całego układu.
Kiedy rozdzielasz energię na kilka obwodów, ochrona też powinna być rozdzielona. To szczególnie ważne w fotowoltaice, gdzie pracują zarówno obwody AC, jak i DC.
Dlaczego w fotowoltaice ochrona wygląda inaczej
Instalacja PV to dobry przykład, bo pokazuje dwa różne światy naraz. Po stronie AC chronisz normalną rozdzielnicę budynku, a po stronie DC pracujesz na napięciu stałym, często wyższym niż w standardowych obwodach domowych. To oznacza inne parametry, inne aparaty i inne ryzyka. Tego nie da się załatwić jednym uniwersalnym modułem.
Strona DC wymaga osobnego podejścia
Po stronie modułów i falownika dobiera się ograniczniki przeznaczone do pracy DC, z odpowiednim napięciem trwałej pracy, np. rzędu 1000 V DC w większych stringach. W instalacjach PV ważne jest też to, czy przewody prowadzone są na zewnątrz, jak długa jest trasa między panelami a falownikiem i czy obiekt ma zewnętrzną ochronę odgromową. Im bardziej rozciągnięta i odsłonięta instalacja, tym większy sens ma ochrona wielostopniowa.
Przeczytaj również: Jak podłączyć dzwonek w rozdzielnicy? Przewodnik krok po kroku
Strona AC nadal potrzebuje klasycznej ochrony w rozdzielnicy
Na wyjściu z falownika i w głównej rozdzielnicy budynku nadal chodzi o tę samą zasadę: ograniczyć impuls, zanim dotrze do wrażliwych urządzeń. Dlatego w praktyce myślę o PV jako o układzie, który powinien mieć ochronę po obu stronach. To właśnie dzięki temu falownik, licznik energii, sterowniki i domowa elektronika nie pracują „na goło” wobec przepięć z sieci albo z wyładowań atmosferycznych.
Jeśli przewody są długie, a fragmenty instalacji biegną poza budynkiem, lepiej przyjąć podejście ostrożne niż oszczędzać na jednym stopniu ochrony. W PV błąd w doborze SPD bywa droższy niż sam aparat.
Jak dobrać model, żeby nie przepłacić i nie osłabić ochrony
Przy doborze nie zaczynam od marki, tylko od parametrów. To one mówią, czy urządzenie rzeczywiście pasuje do instalacji. Poniżej zestawiam to, co zawsze sprawdzam jako pierwsze, bo właśnie tu najczęściej pojawiają się kosztowne pomyłki.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Uc | Największe napięcie trwałej pracy | Musi pasować do napięcia sieci i charakteru obwodu, inaczej aparat będzie źle pracował albo szybciej się zużyje |
| Up | Napięciowy poziom ochrony | Im niższy, tym lepiej dla chronionych urządzeń; w małych budynkach często dąży się do poziomu nie wyższego niż 1,5 kV |
| In | Znamionowy prąd wyładowczy dla typowych udarów | Pokazuje, ile razy i z jaką energią aparat ma pracować w warunkach normalnych przepięć |
| Imax / Iimp | Maksymalny prąd udarowy lub prąd piorunowy | Kluczowe przy typie 1 i układach kombinowanych; im większe ryzyko udaru, tym ważniejszy ten parametr |
| Układ biegunów | Rozmieszczenie torów ochronnych | Musi odpowiadać sieci TN, TT lub IT oraz schematowi producenta |
| Sygnalizacja i moduły wymienne | Informacja o stanie i możliwość serwisu | Ułatwiają kontrolę po burzy i skracają czas wymiany uszkodzonej części |
- Nie wybieram SPD tylko po cenie, bo tani aparat z niewłaściwym Uc albo zbyt wysokim Up może dać złudne poczucie bezpieczeństwa.
- Nie zakładam, że jeden model wystarczy do całego budynku, jeśli instalacja ma kilka rozdzielnic i długie odcinki kablowe.
- Nie ignoruję dobezpieczenia i zaleceń producenta, bo SPD też musi być chroniony przed skutkami zwarcia.
- Nie zostawiam zbyt długich przewodów łączeniowych, bo to realnie pogarsza ochronę.
- Po dużej burzy sprawdzam wskaźnik stanu, nawet jeśli instalacja pozornie działa normalnie.
Właśnie te detale odróżniają poprawnie zaprojektowaną ochronę od rozwiązania, które dobrze wygląda tylko na papierze. Z takiej perspektywy łatwiej też zrozumieć, co rzeczywiście daje dobrze zaprojektowany układ przeciwprzepięciowy.
Co zostaje po dobrze zaprojektowanej ochronie przeciwprzepięciowej
Najlepszy efekt daje nie „najmocniejszy” ogranicznik, tylko sensowna współpraca aparatu, rozdzielnicy i uziemienia. Jeśli dobór jest poprawny, instalacja ma krótkie połączenia, a stopnie ochrony są skoordynowane, przepięcie zostaje ograniczone zanim dotrze do falownika, sterownika, telewizora czy zasilacza komputera. To właśnie wtedy ochrona działa cicho i bez efektów specjalnych, czyli tak, jak powinna.
Jeśli miałbym zostawić jedną praktyczną myśl, to byłaby taka: przy przepięciach liczy się nie tylko sam moduł, ale cały układ rozdziału energii w budynku. Dobrze dobrany ogranicznik, poprawny montaż i okresowa kontrola stanu tworzą razem ochronę, która ma szansę zadziałać wtedy, gdy naprawdę będzie potrzebna.
