Skoki napięcia potrafią uszkodzić elektronikę szybciej, niż zareaguje zwykły bezpiecznik, dlatego ochrona rozdzielnicy ma dziś znaczenie nie tylko w dużych obiektach, ale też w domu z fotowoltaiką i wrażliwym sprzętem. W tym tekście wyjaśniam, jak działa przepięciówka, kiedy potrzebny jest konkretny typ zabezpieczenia, ile to kosztuje i na co uważać przy montażu. Skupiam się na praktyce: na tym, co naprawdę chroni instalację, a co daje tylko pozorne poczucie bezpieczeństwa.
Najważniejsze rzeczy o ochronie przed przepięciami w instalacji
- Ogranicznik przepięć ma odprowadzić nadmiar energii zanim dotrze ona do urządzeń końcowych.
- W domu najczęściej wybiera się typ 2, a typ 1 lub 1+2 pojawia się przy większym ryzyku, na przykład przy instalacji odgromowej.
- W instalacji fotowoltaicznej trzeba patrzeć osobno na stronę AC i DC.
- Skuteczność ochrony zależy nie tylko od samego urządzenia, ale też od uziemienia, długości przewodów i poprawnego montażu w rozdzielnicy.
- Sama listwa przeciwprzepięciowa nie zastępuje ochrony w rozdzielnicy głównej.
Jakie przepięcia naprawdę zagrażają instalacji
Najbardziej kłopotliwe są te zjawiska, których nie widać na co dzień: krótkie, gwałtowne skoki napięcia wywołane wyładowaniami atmosferycznymi, łączeniami w sieci albo pracą dużych odbiorników. Nie muszą one od razu spalić całej instalacji. Często robią coś gorszego z punktu widzenia użytkownika: skracają życie zasilaczy, routerów, pomp, automatyki bramowej, falownika czy telewizora, a uszkodzenie wychodzi dopiero po czasie.
Ja patrzę na to w prosty sposób: jeśli w domu działa coraz więcej elektroniki, a do tego dochodzi fotowoltaika, pompa ciepła albo ładowarka EV, instalacja staje się bardziej wrażliwa na zakłócenia. Właśnie dlatego ochrona przeciwprzepięciowa przestaje być dodatkiem, a staje się elementem normalnego projektu rozdziału energii. To prowadzi wprost do pytania, jak działa sam ogranicznik i dlaczego jego typ ma znaczenie.
Jak działa ogranicznik i dlaczego typ ma znaczenie
Ogranicznik przepięć, czyli SPD, nie „blokuje” napięcia w sensie mechanicznym. On bardzo szybko zmienia swoje właściwości i odprowadza energię do przewodu ochronnego lub uziemienia, ograniczając poziom napięcia do wartości bezpieczniejszej dla instalacji. W praktyce to urządzenie działa tylko przez ułamek sekundy, ale właśnie ten moment decyduje o tym, czy elektronika przeżyje udar.
Warto rozróżnić trzy podstawowe typy, bo każdy ma inne zadanie. Typ 1 jest przeznaczony do przyjmowania części prądu piorunowego i stosuje się go tam, gdzie ryzyko jest największe. Typ 2 chroni przed przepięciami indukowanymi i łączeniowymi, więc to najczęstszy wybór do domowej rozdzielnicy. Typ 3 montuje się blisko wrażliwego odbiornika, gdy potrzebna jest ostatnia warstwa ochrony.
| Typ | Gdzie się go stosuje | Przed czym chroni | Kiedy ma największy sens |
|---|---|---|---|
| Typ 1 | Przy wejściu instalacji do budynku, zwykle w rozdzielnicy głównej | Przed skutkami częściowego prądu piorunowego | Gdy budynek ma instalację odgromową albo jest zasilany w bardziej narażony sposób |
| Typ 2 | W rozdzielnicy głównej lub podrozdzielnicy | Przed przepięciami indukowanymi i łączeniowymi | W większości domów i mieszkań |
| Typ 3 | Blisko chronionego urządzenia | Przed resztkowymi przepięciami po wcześniejszych stopniach ochrony | Przy sprzęcie bardzo wrażliwym lub kosztownym |
| Typ 1+2 | W jednej obudowie, w rozdzielnicy głównej | Łączy ochronę pierwszego i drugiego stopnia | Gdy chcesz uprościć układ i mieć mocniejszą ochronę od początku |
W starszych opisach można jeszcze spotkać oznaczenia klas B, C i D, ale w codziennej praktyce lepiej myśleć właśnie kategoriami T1, T2 i T3. Jeśli ten podział jest jasny, dużo łatwiej dobrać ochronę do konkretnego budynku, a nie kupować urządzenia „na oko”.
Jak dobrać ochronę do domu, mieszkania i fotowoltaiki
Dobór zaczynam zawsze od pytania, skąd zasilany jest obiekt i jakie urządzenia są najbardziej narażone. W domu jednorodzinnym z instalacją odgromową albo zasilaniem napowietrznym zwykle rozważa się typ 1 albo zestaw 1+2. W budynku z zasilaniem kablowym i bez LPS często wystarcza typ 2. W mieszkaniu rozsądny punkt wyjścia to ochrona w rozdzielnicy i ewentualnie typ 3 przy sprzęcie szczególnie cennym.
Przy fotowoltaice sprawa robi się bardziej konkretna, bo trzeba patrzeć osobno na stronę AC i DC. Falownik pracuje po stronie AC, ale panele i stringi po stronie DC też są narażone na zakłócenia, zwłaszcza gdy przewody prowadzone są na zewnątrz lub na dachu. W praktyce oznacza to, że jeden model nie załatwia całej instalacji. Dobrze dobrany zestaw zwykle obejmuje ochronę po obu stronach układu.
| Parametr, który sprawdzam | Dlaczego jest ważny |
|---|---|
| Rodzaj sieci i liczba biegunów | Muszą pasować do instalacji jednofazowej lub trójfazowej |
| Uc | Określa napięcie pracy urządzenia, więc musi odpowiadać warunkom instalacji |
| In i Imax | Mówią, jak duże udary ogranicznik jest w stanie przyjąć |
| Up | Im niższy poziom ochrony, tym lepiej dla wrażliwej elektroniki |
| Sygnalizacja stanu i wymienne moduły | Ułatwiają serwis i pozwalają szybko ocenić, czy urządzenie nadal działa |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: najpierw dopasuj ochronę do układu zasilania i ekspozycji budynku, a dopiero potem porównuj ceny. To właśnie parametry techniczne, a nie sam napis na obudowie, decydują o realnej skuteczności. Następny krok to montaż, bo nawet dobry wybór można łatwo zepsuć wykonaniem.

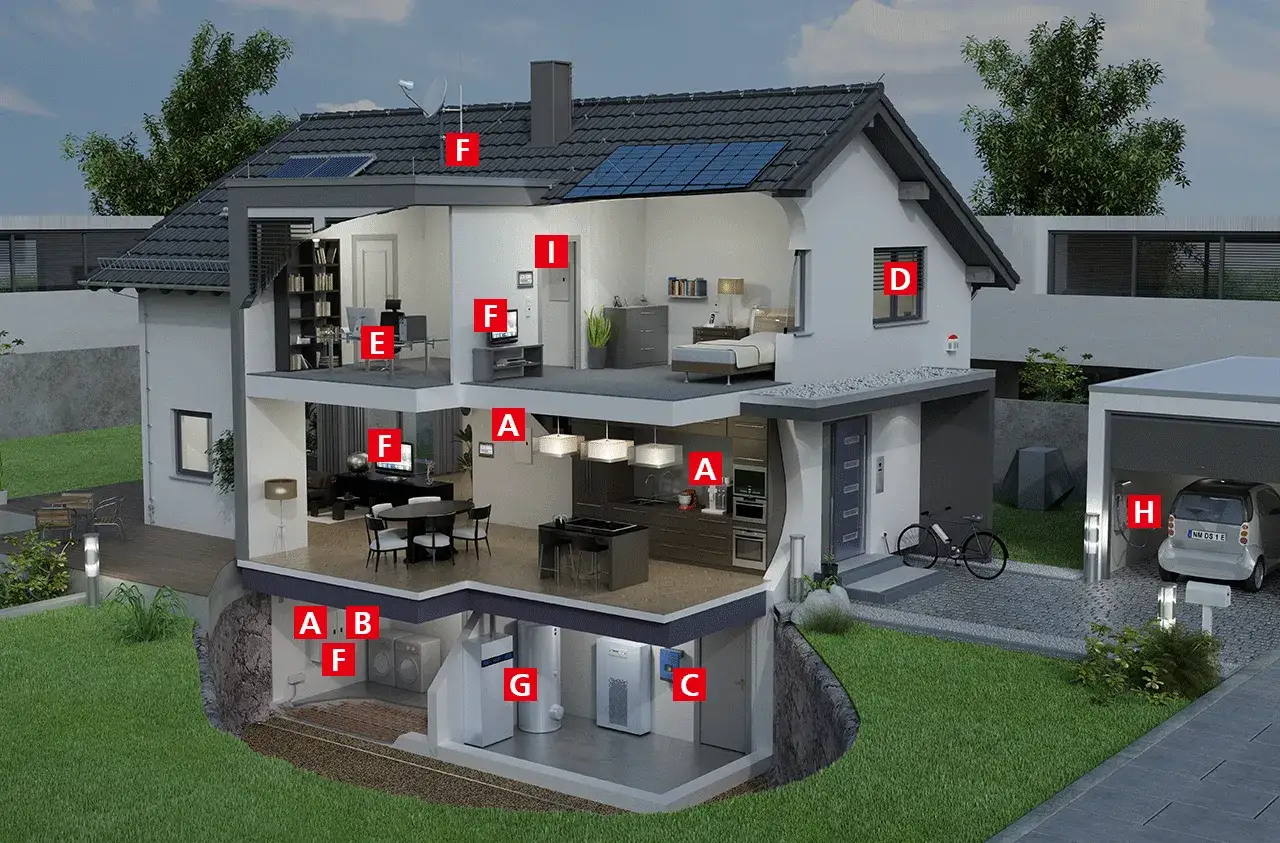

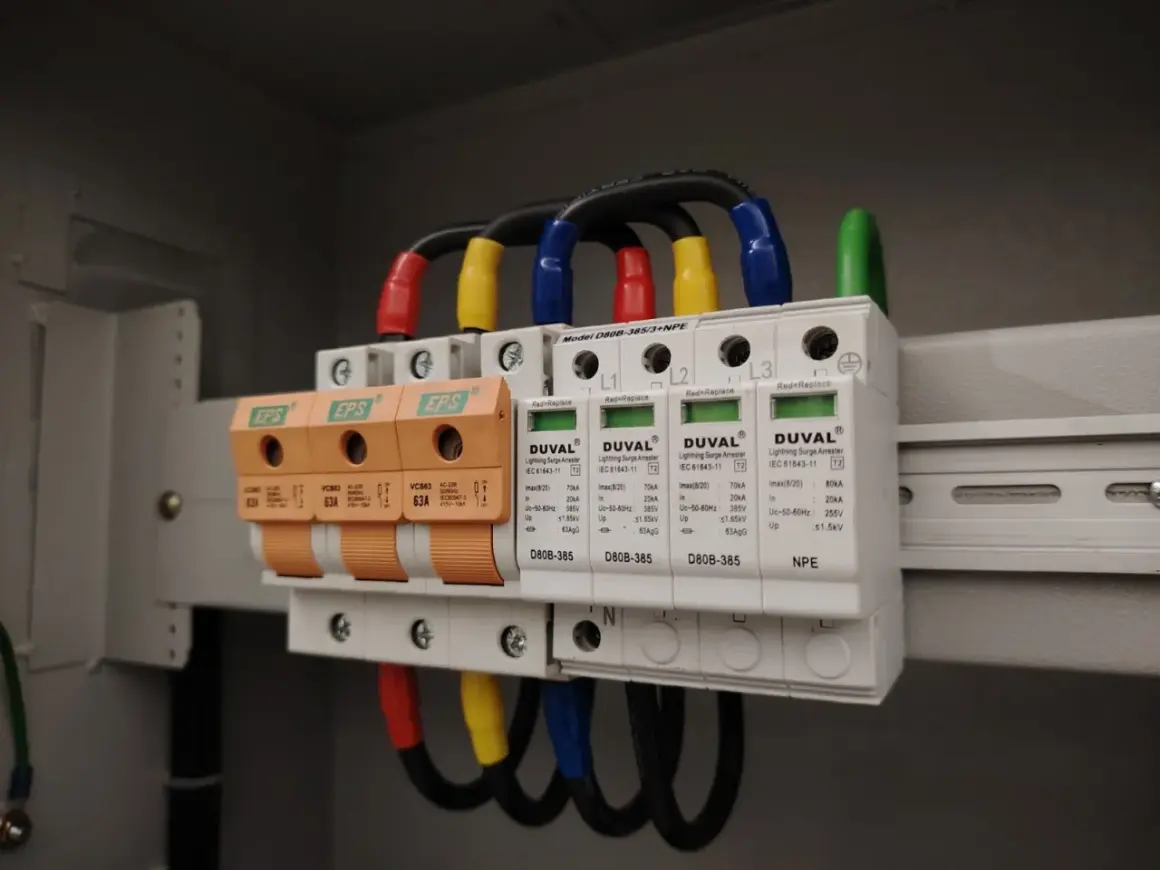

Co decyduje o skuteczności montażu w rozdzielnicy
Najlepszy ogranicznik nie pomoże, jeśli jest zamontowany byle jak. Kluczowe są krótkie połączenia, poprawne podłączenie do przewodu ochronnego i sensowne miejsce w rozdzielnicy. Każdy zbędny odcinek przewodu zwiększa impedancję, a to osłabia cały układ ochronny. Mówiąc prościej: energia ma wtedy łatwiejszą drogę do urządzeń niż do ziemi.
Przy montażu zwracam uwagę na kilka rzeczy naraz:
- urządzenie powinno znaleźć się możliwie blisko wejścia zasilania do obiektu,
- połączenie z PE i uziemieniem musi być wykonane starannie i bez zbędnych pętli,
- dobezpieczenie trzeba dobrać do konkretnego modelu, a nie „na wszelki wypadek” przypadkowym bezpiecznikiem,
- w instalacji PV osobno sprawdza się stronę AC i DC oraz dopuszczalne napięcie po stronie stałoprądowej,
- po każdym większym udarze warto sprawdzić wskaźnik stanu lub wkład ochronny, jeśli model jest modułowy.
W praktyce to właśnie montaż rozstrzyga, czy ochrona działa dobrze, czy tylko wygląda profesjonalnie na papierze. Gdy ten etap jest dopracowany, można już sensownie policzyć koszt całego rozwiązania i ocenić, na czym oszczędność ma sens, a na czym jest po prostu ryzykiem.
Ile kosztuje ochrona i na czym nie warto oszczędzać
W 2026 roku różnice cenowe wciąż są spore, ale da się podać praktyczne widełki. Prosty moduł typu 2 do instalacji domowej można znaleźć w okolicach 160-300 zł. Zestawy typu 1+2 kosztują zwykle więcej, najczęściej kilkaset złotych, a ochronniki DC do fotowoltaiki startują mniej więcej od okolic 200 zł i rosną wraz z parametrami oraz marką.
| Rozwiązanie | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Typ 2 do domu | 160-300 zł | Podstawowa ochrona większości instalacji mieszkaniowych i domowych |
| Typ 1+2 | 250-800 zł | Gdy potrzebujesz mocniejszej ochrony w rozdzielnicy głównej |
| Typ 3 / listwa końcowa | 80-250 zł | Ochrona przy konkretnych urządzeniach, nie jako jedyny poziom zabezpieczenia |
| Ochrona DC do PV | około 200 zł i więcej | Gdy chronisz stringi i falownik po stronie stałoprądowej |
Najczęstszy błąd zakupowy polega na tym, że ktoś porównuje tylko cenę, a pomija parametry, takie jak poziom ochrony, prąd wyładowczy czy zgodność z układem sieci. Ja wolę wydać więcej na lepiej dobrany model niż oszczędzić na elemencie, który ma zadziałać raz, ale w najbardziej krytycznym momencie. Po kosztach przychodzi jeszcze temat błędów wykonawczych, a to one często robią największą różnicę.
Najczęstsze błędy, które widzę przy takich zabezpieczeniach
Najgorsze nie są drobne pomyłki, tylko błędy systemowe. Zdarza się, że ktoś montuje ochronę AC w miejscu, gdzie potrzebny jest osobny element po stronie DC. Zdarza się też, że kupuje zbyt słaby typ, bo kieruje się wyłącznie ceną albo nazwą handlową. W efekcie urządzenie jest w rozdzielnicy, ale nie chroni przed tym, przed czym miało chronić.
- Zbyt długie przewody połączeniowe, przez co ochrona traci skuteczność.
- Brak sensownego uziemienia lub połączeń wyrównawczych.
- Mylenie listwy końcowej z ochroną dla całej instalacji.
- Wybór złego typu dla konkretnego układu zasilania.
- Pomijanie strony DC w instalacji fotowoltaicznej.
- Ignorowanie wskaźnika zużycia lub uszkodzonej wkładki po silnym udarze.
Jest jeszcze jeden, często niedoceniany problem: ochrona przeciwprzepięciowa starzeje się. Po dużym udarze warystor lub moduł ochronny może nadal wyglądać dobrze, ale nie działać już tak jak wcześniej. Dlatego traktuję takie urządzenie jak element eksploatacyjny, a nie wieczną inwestycję. To prowadzi do ostatniej, praktycznej części: jak zbudować rozsądną ochronę bez przepłacania.
Jak zbudować rozsądną ochronę bez przepłacania
Jeśli miałbym ułożyć prostą kolejność działań, zacząłbym od rozdzielnicy głównej. Tam dobiera się typ zgodny z ryzykiem i układem sieci, a dopiero potem dokłada ochronę końcową przy sprzęcie szczególnie cennym. W domu z fotowoltaiką osobno trzeba zadbać o stronę AC i DC, bo tylko wtedy cały układ ma spójny sens.
Najbardziej praktyczne podejście wygląda tak:
- sprawdź, czy budynek ma instalację odgromową i jaki jest sposób zasilania,
- dobierz ogranicznik do rozdzielnicy głównej, nie tylko do pojedynczego gniazda,
- w instalacji PV dodaj ochronę po obu stronach falownika,
- przy drogim sprzęcie uzupełnij układ o typ 3 lub listwę końcową,
- po montażu poproś o kontrolę uziemienia i połączeń wyrównawczych,
- co jakiś czas sprawdzaj wskaźnik stanu, zwłaszcza po burzy lub awarii sieci.
W praktyce najbardziej opłaca się nie kupować „jakiegokolwiek zabezpieczenia”, tylko zbudować układ warstwowy: solidna ochrona w rozdzielnicy, poprawny montaż i dopiero potem dodatkowe zabezpieczenia przy urządzeniach końcowych. Taki układ daje realną ochronę instalacji, elektroniki i fotowoltaiki, a nie tylko spokój na etapie zakupu.
