Najważniejsze decyzje przy ochronie budynku przed piorunem
- Ochrona działa jako całość - zewnętrzny układ na dachu i wewnętrzne zabezpieczenia w rozdzielnicy muszą być ze sobą zgrane.
- Nie każdy budynek potrzebuje tego samego - o doborze decyduje analiza ryzyka, a nie sam fakt, że dom stoi w strefie burzowej.
- Największe szkody często robią przepięcia pośrednie - elektronika, falownik PV i automatyka potrafią ucierpieć nawet bez bezpośredniego trafienia.
- Fotowoltaika wymaga osobnego podejścia - trzeba myśleć jednocześnie o stronie DC, AC i strefach ochrony wewnątrz budynku.
- Przegląd nie jest formalnością - po montażu, modernizacji dachu i co najmniej raz na 5 lat warto wykonać kontrolę oraz pomiary.
Jak prąd pioruna trafia z dachu do ziemi
Ja lubię tłumaczyć ten temat bardzo prosto: energia wyładowania nie ma zniknąć, tylko ma zostać poprowadzona najkrótszą i najbardziej przewidywalną drogą. Na zewnątrz robią to zwody, przewody odprowadzające i uziom, a wewnątrz budynku rolę „hamulców” pełnią połączenia wyrównawcze oraz ograniczniki przepięć.
W praktyce rozróżniam dwa scenariusze. Pierwszy to bezpośrednie uderzenie, kiedy system ma przejąć ogromny prąd i bezpiecznie oddać go do gruntu. Drugi to przepięcia indukowane, które pojawiają się nawet wtedy, gdy piorun uderzy w pobliżu - i to one bardzo często uszkadzają elektronikę, sterowniki, falowniki oraz urządzenia w rozdzielnicy.
W literaturze technicznej spotkasz też pojęcie LPZ, czyli stref ochrony odgromowej. To po prostu sposób myślenia o budynku jako o kilku obszarach o różnym poziomie narażenia: od zewnątrz do środka, od dachu do wrażliwych urządzeń. Na granicach tych stref stosuje się odpowiednio dobrane zabezpieczenia, żeby nie dopuścić do przenoszenia się energii wyładowania w głąb instalacji. Żeby to miało sens w praktyce, trzeba jeszcze rozebrać system na części pierwsze.

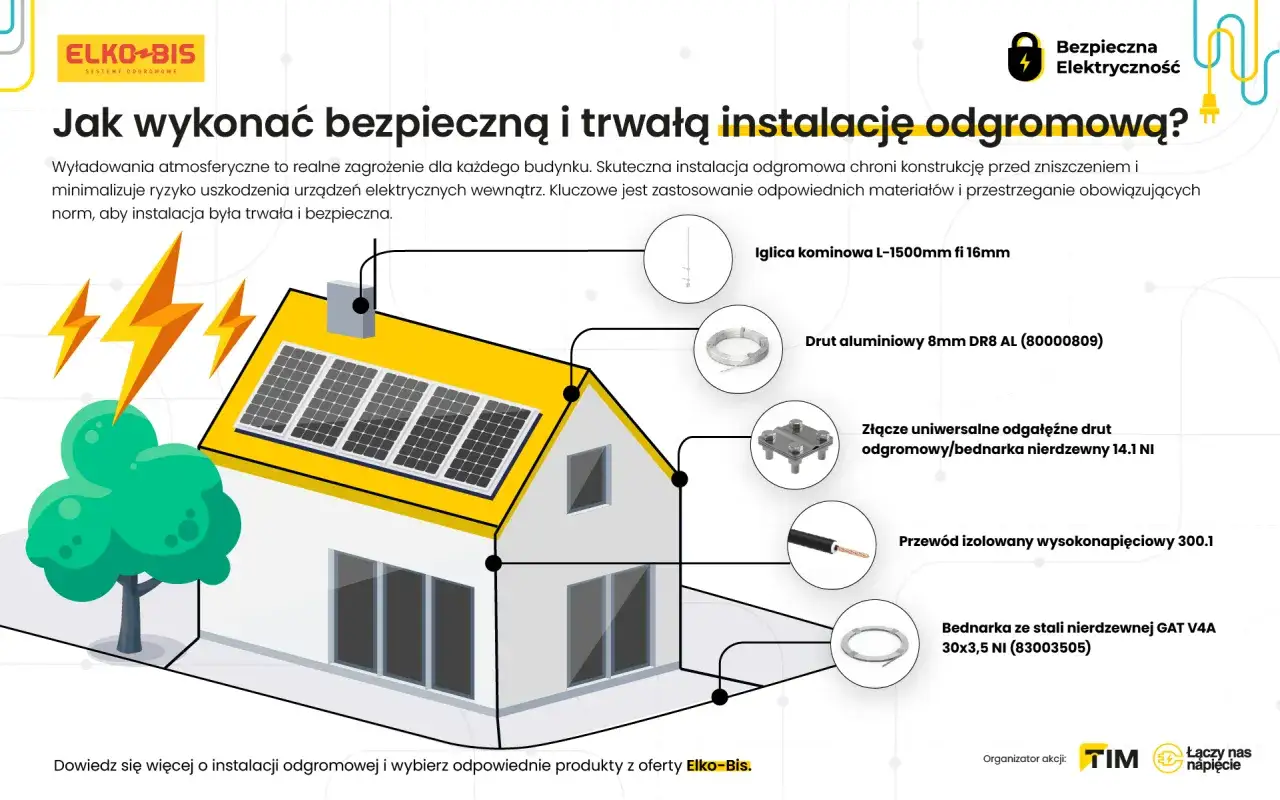

Z czego składa się skuteczny system ochrony
Nie traktuję ochrony odgromowej jako jednego produktu. To zestaw elementów, które mają współpracować, a nie tylko „wisieć na dachu”. Jeden słaby punkt potrafi osłabić całość bardziej niż brak jednego widocznego detalu.
| Element | Za co odpowiada | Co ma znaczenie w praktyce |
|---|---|---|

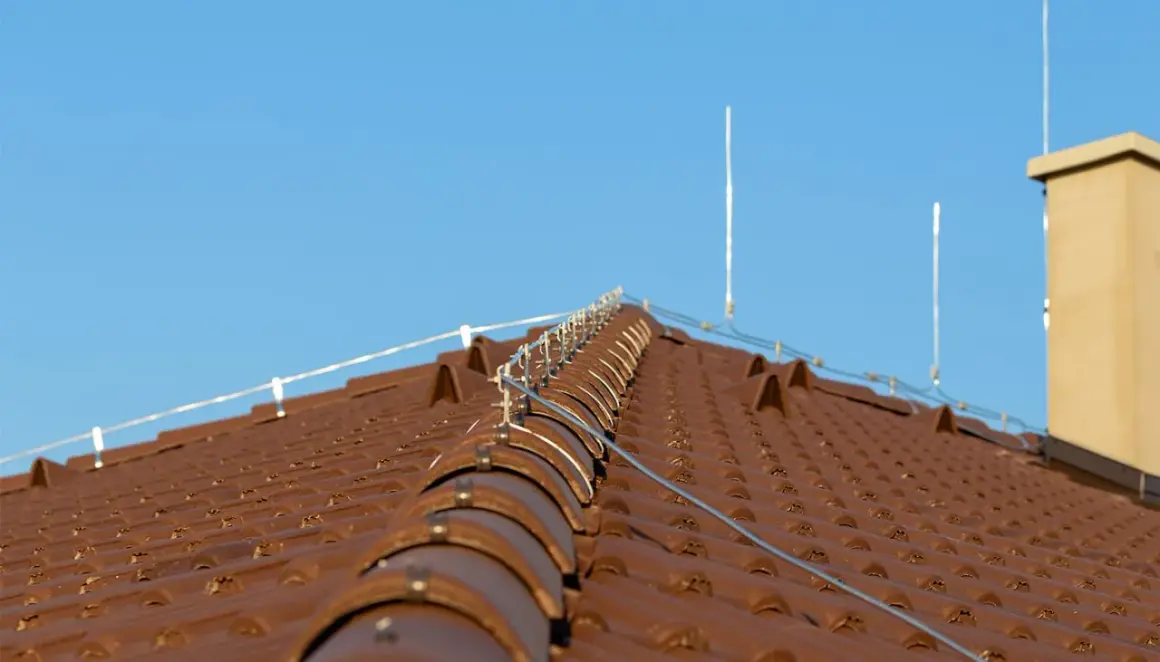

| Zwody | Przejmują wyładowanie w kontrolowanym miejscu | Wysokość, rozmieszczenie, materiał i zgodność z geometrią dachu |
| Przewody odprowadzające | Prowadzą prąd w dół budynku | Jak najkrótsza trasa, mała liczba załamań i dobra odporność na korozję |
| Uziom | Rozprasza energię w gruncie | Rodzaj gruntu, rezystancja uziemienia, połączenia i stan techniczny |
| Połączenia wyrównawcze | Zmniejszają różnice potencjałów | Połączenie metalowych elementów dachu, instalacji PV, balustrad, rur i konstrukcji |
| SPD | Chronią instalację elektryczną i elektronikę przed przepięciami | Dobór typu 1, 2 lub 3 oraz ich wzajemna koordynacja |
Jeśli dach ma skomplikowaną geometrię albo w budynku jest mało miejsca na bezpieczne prowadzenie przewodów, projektanci sięgają po rozwiązania izolowane, na przykład przewody HVI. To przewody o podwyższonej izolacji, które pomagają zachować wymagany odstęp separacyjny od innych metalowych części i instalacji. Odstęp separacyjny to po prostu bezpieczna odległość, która ogranicza ryzyko przeskoku iskry między elementami systemu a innymi przewodzącymi częściami budynku.
Właśnie z tych elementów wynika, kiedy ochrona jest naprawdę potrzebna, a kiedy trzeba ją tylko sensownie dobrać do konkretnego obiektu.
Kiedy budynek naprawdę jej potrzebuje
Nie każdy dom wymaga identycznego układu. Ja wychodzę z założenia, że najpierw trzeba ocenić ryzyko, a dopiero potem mówić o klasie ochrony, kosztach i zakresie prac. Sama obecność burz w regionie nie wystarcza - liczą się też wysokość budynku, rodzaj dachu, otoczenie, długość przyłącza i wrażliwość instalacji wewnętrznych.
Najbardziej rośnie sens ochrony, gdy budynek ma jedną lub kilka z poniższych cech:
- stoi na otwartym terenie albo na wyniesieniu,
- ma rozbudowany lub wysoki dach,
- korzysta z instalacji fotowoltaicznej, klimatyzacji, automatyki, alarmu lub innych wrażliwych układów,
- ma metalowe elementy na dachu i elewacji, które trzeba objąć połączeniami wyrównawczymi,
- jest obiektem usługowym, przemysłowym albo użyteczności publicznej,
- ma podwyższone wymagania ppoż. lub szczególne konsekwencje awarii dla użytkowników.
W przypadku domu jednorodzinnego w zwartej zabudowie ryzyko bywa mniejsze niż przy budynku stojącym samotnie w terenie, ale to nadal nie oznacza automatycznie, że można temat odpuścić. Z mojego punktu widzenia największy błąd inwestora brzmi: „skoro sąsiedzi nie mają, to ja też nie potrzebuję”. To zły skrót myślowy, bo każdy obiekt ma inną geometrię i inne wyposażenie. Gdy decyzja o systemie zapadnie, najważniejsze staje się jego spięcie z instalacją elektryczną i fotowoltaiką.
Jak połączyć ochronę z rozdzielnicą i fotowoltaiką
Tu najłatwiej popełnić kosztowny błąd: potraktować ochronę dachu i ochronę elektryki jako dwa osobne światy. W praktyce one muszą działać razem, bo wyładowanie nie kończy się na zwodach - bardzo często „wchodzi” dalej przez przewody, falownik, zasilanie z sieci albo linie sygnałowe.
| Gdzie stosuję zabezpieczenie | Co zwykle wybieram | Po co to robię |
|---|---|---|
| Wejście zasilania i rozdzielnica główna | SPD typu 1 lub 1+2 | Przyjmuje częściowy prąd piorunowy i ogranicza główne przepięcia |
| Podrozdzielnice | SPD typu 2 | Dodatkowo tłumi skoki napięcia, które przeszły dalej po instalacji |
| Blisko urządzeń wrażliwych | SPD typu 3 | Daje ostatni stopień ochrony dla elektroniki i automatyki |
| Strona DC instalacji PV | Ograniczniki przepięć do obwodów prądu stałego | Chroni moduły, stringi i falownik po stronie paneli |
| Strona AC instalacji PV | SPD w torze zasilania falownika | Zmniejsza ryzyko uszkodzeń po stronie sieci i przetwornicy |
Przy fotowoltaice myślę o ochronie odgromowej i przeciwprzepięciowej jako o jednym projekcie. Sam piorunochron bez dobrze dobranych SPD to tylko połowa rozwiązania, a sama rozdzielnica bez ochrony dachu też nie rozwiązuje problemu. Jeśli dach jest metalowy, ma skomplikowaną konstrukcję albo nie da się zachować odstępu separacyjnego, projekt trzeba prowadzić bardzo ostrożnie, bo błędne połączenie może zwiększyć ryzyko zamiast je zmniejszyć. Z tego wynika też prosty wniosek: koszt ochrony trzeba liczyć razem z przeglądami, nie tylko z montażem.
Ile to kosztuje i jak często trzeba to sprawdzać
Ceny mocno zależą od dachu, materiału, długości przewodów odprowadzających i tego, czy w grę wchodzi też fotowoltaika. Dla typowego domu jednorodzinnego sensownie jest patrzeć na koszt całości, a nie na pojedynczy element, bo sama bednarka czy kilka złączek niczego jeszcze nie załatwia.
| Zakres | Orientacyjny koszt brutto | Kiedy zwykle rośnie cena |
|---|---|---|
| Prosty system dla domu jednorodzinnego | 2 000–3 500 zł | Prosty dach, niewiele załamań, stal ocynkowana |
| Rozbudowany dach lub droższy materiał | 3 500–6 000 zł | Większa powierzchnia, więcej przewodów, miedź, trudniejszy montaż |
| Dom z PV i dodatkowymi zabezpieczeniami | 5 000–8 000+ zł | Falownik, ograniczniki po stronie DC i AC, bardziej złożony projekt |
| Pomiar i odbiór | 300–600 zł | Wycena zależy od zakresu badań i lokalizacji |
Jeśli ktoś oferuje podejrzanie niski koszt, ja od razu pytam o zakres: czy w cenie jest uziom, ile jest przewodów odprowadzających, czy uwzględniono połączenia wyrównawcze i pomiary, czy tylko sam montaż elementów na dachu. Właśnie na tym etapie pojawiają się największe różnice między „tanim” a „kompletnym” rozwiązaniem.
Co do przeglądów, bezpieczne minimum to kontrola co najmniej raz na 5 lat, a dodatkowo po wymianie pokrycia dachowego, montażu PV, większej modernizacji budynku albo bezpośrednim uderzeniu pioruna. Sama obecność instalacji nie wystarczy - trzeba jeszcze potwierdzić, że po latach wszystko nadal ma ciągłość, właściwe połączenia i parametry. Na papierze wszystko wygląda dobrze, ale montaż potrafi zepsuć nawet dobry projekt.
Najczęstsze błędy, które osłabiają ochronę
Widziałem wiele systemów, które wyglądały poprawnie z daleka, a po bliższym sprawdzeniu miały słabe punkty tam, gdzie inwestor w ogóle nie zaglądał. Najczęściej problem nie tkwi w samym pomyśle, tylko w detalu wykonawczym.
- Za mało przewodów odprowadzających - prąd ma wtedy zbyt mało dróg zejścia i rośnie ryzyko niekontrolowanych przeskoków.
- Źle poprowadzony przewód - ostre załamania i niepotrzebnie długa trasa pogarszają zachowanie całego układu.
- Brak połączeń wyrównawczych - metalowe elementy dachu, rynny, balustrady, konstrukcja PV czy klimatyzacja mogą wejść w niebezpieczne różnice potencjałów.
- Zły dobór SPD - typ 2 tam, gdzie potrzebny jest typ 1+2, nie załatwia sprawy.
- Pominięcie uziomu lub brak pomiaru - bez potwierdzenia parametrów nie wiadomo, czy układ faktycznie rozprasza energię tak, jak powinien.
- Brak kontroli po remoncie dachu - nowa blacha, nowa termoizolacja albo dodatkowe urządzenia na połaci mogą zmienić warunki pracy całego systemu.
- Mieszanie przypadkowych materiałów - różne metale i złącza bez przemyślenia korozji galwanicznej potrafią po kilku sezonach sprawić kłopot.
Najbardziej niebezpieczne jest to, że część tych błędów nie daje natychmiastowego sygnału. Budynek wygląda normalnie aż do pierwszej mocnej burzy, a wtedy koszty naprawy rosną błyskawicznie. Dlatego przed odbiorem lepiej poprosić o kilka dokumentów niż później szukać winnego po pierwszym wyładowaniu.
Co sprawdzić przed odbiorem, żeby system nie zawiódł przy pierwszej burzy
Jeśli odbieram taki system albo doradzam przy modernizacji, zawsze patrzę nie tylko na dach, lecz także na dokumentację i logikę całego układu. To właśnie dokumenty i pomiary pokazują, czy wykonawca naprawdę zamknął temat, czy tylko go „zakończył wizualnie”.
- czy jest projekt albo schemat rozmieszczenia elementów ochrony,
- czy wykonano pomiar rezystancji uziemienia i ciągłości połączeń,
- czy wiadomo, jaki jest typ zastosowanych SPD i gdzie je zamontowano,
- czy przewody odprowadzające biegną możliwie najkrótszą trasą,
- czy zachowano odstęp separacyjny tam, gdzie był wymagany,
- czy instalacja PV została uwzględniona w jednym, spójnym projekcie,
- czy po remoncie dachu sprawdzono, że system nie został przypadkiem przerwany lub zasłonięty.
Po gwałtownej burzy sprawdzam wskaźniki na SPD, stan złącz i ślady przegrzania przy elementach metalowych oraz mocowaniach na dachu. Jeśli w pobliżu doszło do uderzenia, nie odkładałbym oględzin na później, bo uszkodzenia często wychodzą dopiero po czasie, kiedy elektronika zaczyna zachowywać się „dziwnie”, a nie całkiem przestaje działać. Dobrze zaprojektowana ochrona nie zwraca na siebie uwagi na co dzień. Ma po prostu przejąć energię wyładowania, przeprowadzić ją właściwą drogą i zostawić budynek, rozdzielnicę oraz elektronikę w całości.
