Pomiar uziemienia - Jak ocenić i uniknąć błędów?

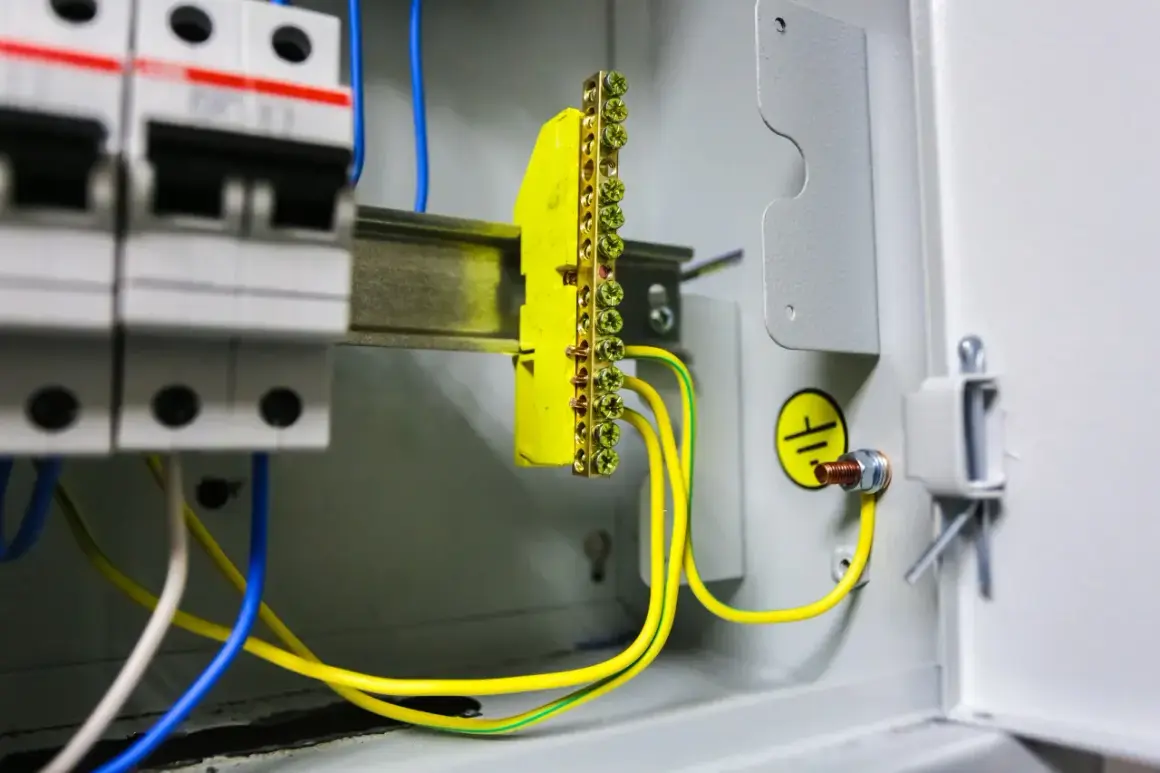

Dlaczego pomiar rezystancji uziemienia ma znaczenie dla ochrony przeciwporażeniowej

Najprościej mówiąc: chcę wiedzieć, czy układ uziemiający naprawdę odprowadzi prąd uszkodzeniowy tak, jak zakłada projekt. Jeśli rezystancja jest zbyt duża, obudowa urządzenia może podnieść się do niebezpiecznego potencjału, zanim zabezpieczenie zdąży odłączyć zasilanie. To jest różnica między „instalacja wygląda poprawnie” a „instalacja faktycznie chroni ludzi”.

W praktyce największe znaczenie ma to w układach TT i IT, ale w układzie TN też nie wolno tego pomijać. W TN wynik uziomu nie jest głównym kryterium skuteczności samoczynnego wyłączenia zasilania, bo kluczowa jest impedancja pętli zwarciowej. Mimo to uziemienie nadal wpływa na wyrównanie potencjałów, stabilność punktu neutralnego, zachowanie instalacji przy zakłóceniach i bezpieczeństwo całego systemu rozdziału energii.

• W TT uziom odbiorcy jest jednym z głównych elementów ochrony, bo prąd zwarciowy płynie przez ziemię.
• W TN ważniejsze są ciągłość PE i pętla zwarcia, ale uziemienie nadal ma znaczenie dla potencjałów i połączeń wyrównawczych.
• W IT przy pierwszym doziemieniu nie zawsze następuje odłączenie, więc trzeba ocenić, czy napięcie dotykowe nie przekroczy wartości dopuszczalnej.

To właśnie dlatego nie traktuję uziomu jako osobnego „dodatku” do instalacji. Dla mnie to element, który trzeba oceniać razem z układem sieciowym, zabezpieczeniami i sposobem pracy obiektu. Skoro to już jasne, warto przejść do metod, bo od nich zależy, czy wynik będzie naprawdę wiarygodny.

Jakie metody stosuję w praktyce i kiedy każda ma sens

Nie każda metoda nadaje się do każdego obiektu. W małej instalacji domowej, przy pojedynczym pręcie i dużej ilości wolnej przestrzeni, sprawdzi się klasyczny pomiar ze szpilkami pomocniczymi. W rozbudowanej rozdzielni, na terenie przemysłowym albo w miejscu z wieloma równoległymi połączeniami do ziemi trzeba już myśleć inaczej, bo jeden prosty odczyt potrafi zaniżyć lub zawyżyć rzeczywisty stan układu.

Metoda spadku potencjału daje najbardziej klasyczny punkt odniesienia

Najczęściej zaczynam właśnie od niej. Przy pojedynczym uziomie sonda prądowa powinna znaleźć się możliwie daleko, najlepiej w odległości rzędu 6 do 10 razy większej niż największy wymiar badanego układu. W praktyce pomaga też reguła 62% dla sondy napięciowej, ale traktuję ją jako przybliżenie, nie jako dogmat. Jeśli punkty pomiarowe nie dają stabilnego przebiegu, nie zakładam automatycznie, że uziom jest zły. Najpierw sprawdzam geometrię i powtarzam odczyty w innych punktach.

Cęgi i ART ratują sytuację tam, gdzie nie da się rozłączyć układu

W obiektach z wieloma równoległymi uziemieniami, w rozdzielniach i w terenie zabudowanym metoda cęgowa bywa po prostu rozsądniejsza niż upieranie się przy klasycznych szpilkach. ART z kolei daje możliwość badania bez odłączania pręta uziemiającego, co jest praktyczne przy obiektach pracujących bez przerwy. W obu przypadkach pamiętam jednak o ograniczeniu: to są metody użytkowe, a nie magiczny skrót, który zawsze zastąpi pomiar referencyjny.

Przeczytaj również: Rozłącznik bezpiecznikowy listwowy - jak dobrać i uniknąć błędów?

Cztery przewody przydają się, gdy liczy się większa precyzja

Jeśli pomiar ma być bardziej odporny na wpływ przewodów i zakłóceń, sięgam po układ czteroprzewodowy. To szczególnie sensowne przy większych układach i tam, gdzie zależy mi na lepszej powtarzalności wyniku. Nie zawsze daje to spektakularnie inny odczyt, ale często daje bardziej uczciwy obraz rzeczywistego stanu uziemienia.

W praktyce wybór metody sprowadza się do jednego pytania: czy chcę zmierzyć sam uziom, czy raczej cały układ z uziemieniami równoległymi i połączeniami wyrównawczymi? Od odpowiedzi zależy kolejny krok, czyli samo wykonanie pomiaru.

Jak przebiega poprawny pomiar krok po kroku

Najwięcej błędów nie wynika z samego miernika, tylko z pośpiechu i złego ustawienia geometrii. Dlatego ja zawsze działam według podobnego schematu.

1. Najpierw robię oględziny: sprawdzam, gdzie jest badany uziom, jakie ma połączenia i czy w układzie nie ma równoległych dróg do ziemi.
2. Potem wybieram metodę. Jeśli mam miejsce, stawiam na spadek potencjału. Jeśli nie, rozważam cęgi, ART albo metodę z krótszym układem sond.
3. Rozmieszczam elektrody pomocnicze tak, by nie pracowały w strefie bezpośredniego wpływu uziomu. Przy klasycznym podejściu nie oszczędzam na odległości.
4. Wykonuję kilka odczytów, a nie jeden. Interesuje mnie powtarzalność i kształt zmian, bo jeden punkt potrafi oszukać bardziej niż cały wykres.
5. Jeżeli wynik „pływa”, sprawdzam kolejne ustawienia sond. W wielu przypadkach to jedyny sposób, by rozpoznać, czy wynik jest stabilny, czy przypadkowy.
6. Na końcu zapisuję nie tylko wartość, ale też warunki: metodę, pogodę, stan gruntu, miejsce sond i ewentualne odłączenia w instalacji.

Warto pamiętać, że w rozbudowanych układach uziemiających poprawny odczyt pojedynczego uziomu może być w praktyce niewykonalny. Wtedy nie udaję, że jedna liczba rozwiązuje problem. Oceniam cały układ, bo to on ma chronić ludzi i urządzenia. Dobrze wykonany pomiar zaczyna się więc od zrozumienia obiektu, a nie od wciśnięcia przycisku w mierniku.

Jak czytam wynik w układach TN, TT i IT

Tu najłatwiej o nadinterpretację. Sama wartość rezystancji nie mówi jeszcze wszystkiego, dopóki nie wiem, w jakim układzie pracuje instalacja i jakie zabezpieczenia ją chronią. Dlatego przy ocenie zawsze zestawiam wynik z układem sieciowym, czasem wyłączenia i rodzajem aparatury.

W obwodach 230 V AC do 32 A przyjmuje się maksymalnie 0,4 s samoczynnego wyłączenia w TN i 0,2 s w TT. To jest dobra praktyczna kotwica, bo pokazuje, jak szybko układ ma zareagować, gdy dojdzie do uszkodzenia. Jeżeli mamy RCD, to w TT patrzę przede wszystkim na to, czy rezystancja uziemienia i prąd zadziałania nie pozwalają przekroczyć napięcia dotykowego przyjętego dla instalacji, czyli typowo 50 V.

W układzie IT sprawa wygląda inaczej. Przy pojedynczym doziemieniu nie oczekuję natychmiastowego wyłączenia, ale sprawdzam, czy spełniony jest warunek ograniczający napięcie dotykowe. Przy podwójnym zwarciu ocena wraca już do klasycznej pętli zwarciowej, więc samo uziemienie nie zamyka tematu. Właśnie dlatego nie lubię ocen sprowadzonych do jednej liczby bez kontekstu.

Jeżeli wynik w TT wygląda „nieźle”, ale instalacja ma słabe połączenia wyrównawcze, i tak nie jestem spokojny. Jeśli w TN uziom jest bardzo dobry, ale pętla zwarcia jest zła, też nie ma powodów do zadowolenia. Ochrona przeciwporażeniowa działa tylko wtedy, gdy wszystkie elementy układu grają razem.

Najczęstsze błędy, które zniekształcają wynik

Przy tym temacie błędy są dość powtarzalne. Widziałem je tyle razy, że często rozpoznaję problem jeszcze przed odczytem.

• Zbyt mała odległość sond pomocniczych od badanego uziomu, przez co wynik wchodzi w strefę jego wpływu.
• Pomiar tylko w jednym kierunku, bez sprawdzenia kilku ustawień sond i bez oceny stabilności odczytu.
• Ignorowanie równoległych uziemień, konstrukcji metalowych i połączeń wyrównawczych, które potrafią mocno zaniżyć wynik.
• Traktowanie pomiaru cęgowego jak uniwersalnej odpowiedzi na wszystko, nawet wtedy, gdy układ nie daje wiarygodnej drogi powrotnej.
• Brak odniesienia do warunków gruntowych. Uziom po deszczu i uziom w suchej, zmarzniętej ziemi to nie jest ten sam przypadek.
• Wpisanie do protokołu samej liczby bez informacji o metodzie, miejscu sond i stanie instalacji.

W gęsto zbrojonym terenie miejskim albo przemysłowym klasyczny pomiar pojedynczego uziomu bywa po prostu mylący. W takich warunkach uczciwiej jest opisać cały układ uziemiający niż udawać, że da się z niego wyciągnąć jedną idealną wartość. To właśnie tutaj najczęściej wychodzi, kto naprawdę rozumie metodykę, a kto tylko odtwarza procedurę.

Na co patrzę po odczycie, żeby wynik był użyteczny przy odbiorze i później

Dobry wynik to nie tylko taki, który mieści się w założonym zakresie. Dobry wynik to taki, który da się obronić po czasie, porównać z kolejnym przeglądem i odtworzyć w podobnych warunkach. Dlatego po samym odczycie nie zamykam tematu.

• Porównuję wynik z poprzednimi pomiarami, zamiast szukać magicznej, uniwersalnej wartości typu „10 Ω dla każdego obiektu”.
• Sprawdzam, czy trend się pogarsza, bo wzrost rezystancji często wcześniej zapowiada korozję, poluzowanie połączeń albo uszkodzenie uziomu.
• Notuję porę roku i stan gruntu, bo sezonowość potrafi zmienić wynik bardziej, niż wielu inwestorów się spodziewa.
• W rozdzielniach, stacjach i instalacjach PV patrzę na cały system: uziom, połączenia wyrównawcze, przewody ochronne, aparaturę i sposób zasilania.
• Jeżeli odczyt jest blisko granicy, nie zostawiam go bez komentarza. Dla bezpieczeństwa lepiej opisać ryzyko niż zgadywać, że „będzie dobrze”.

W praktyce właśnie tu najbardziej przydaje się myślenie systemowe. Sam uziom ma znaczenie, ale dopiero w połączeniu z właściwym zabezpieczeniem, poprawnym układem sieci i rzetelną dokumentacją daje realną ochronę. Jeśli patrzę na instalację przez taki pryzmat, wynik przestaje być tylko liczbą, a staje się użytecznym potwierdzeniem bezpieczeństwa.

Jeżeli chcesz naprawdę ocenić ochronę przeciwporażeniową, nie ograniczaj się do jednego odczytu z miernika. Sprawdź metodę, warunki pomiaru, układ sieci i cały tor ochronny, bo dopiero ten zestaw pokazuje, czy uziemienie rzeczywiście spełnia swoją rolę. W instalacjach energetycznych, rozdzielczych i PV taka konsekwencja oszczędza później najwięcej czasu, pieniędzy i nerwów.
