To topnik, który ułatwia lutowanie, ale nie naprawia złego styku
- To nie spoiwo, tylko pomoc przy łączeniu metali. Usuwa tlenki i poprawia rozpływ cyny.
- Najlepiej działa na czystej miedzi i cynowanych końcówkach. Przy starej, utlenionej powierzchni może być za słaby.
- Wariant aktywniejszy daje mocniejszy efekt, ale częściej zostawia osad. Często trzeba go później usunąć.
- Do elektroniki i drobnych napraw zwykle wystarcza łagodny lub średni topnik. Do trudniejszych styków wybiera się mocniejszy.
- W fotowoltaice ważniejsze od samego topnika jest poprawne złącze. W wielu miejscach liczy się zacisk, a nie lutowanie.

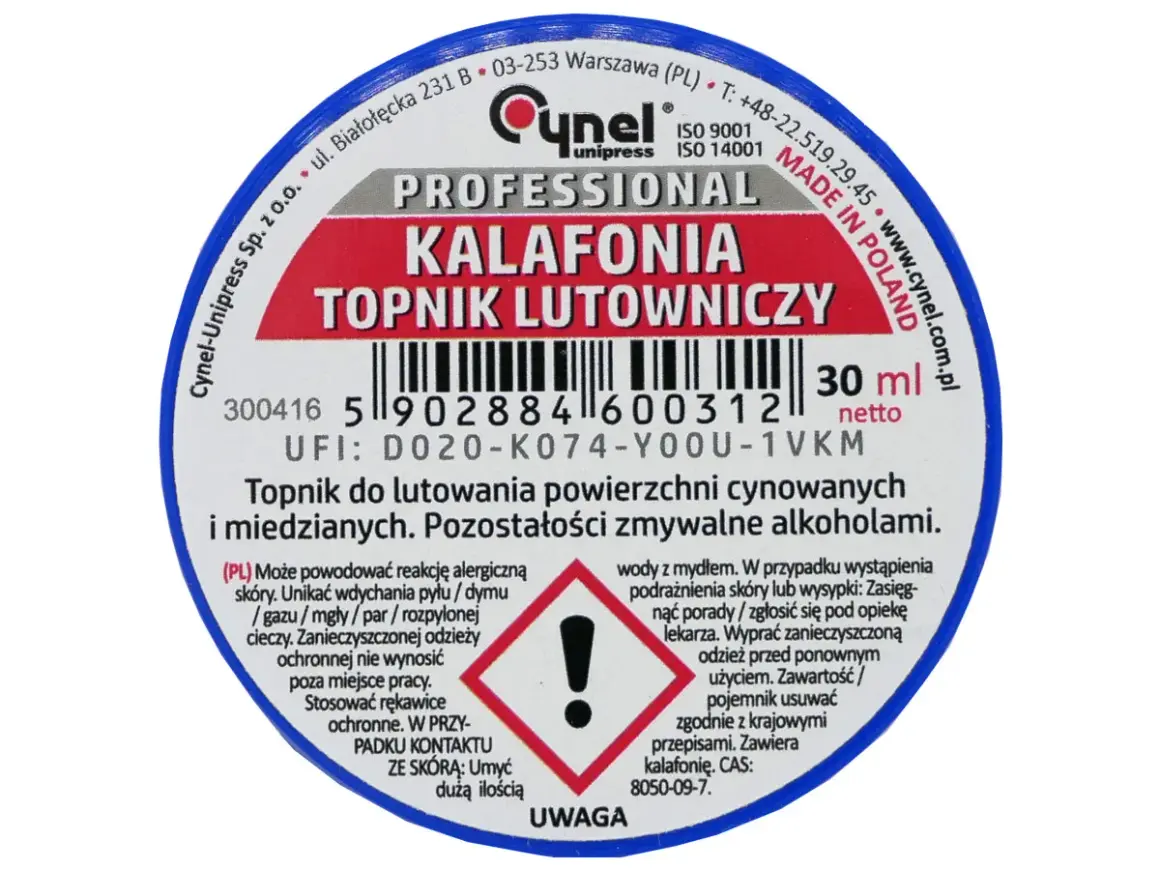

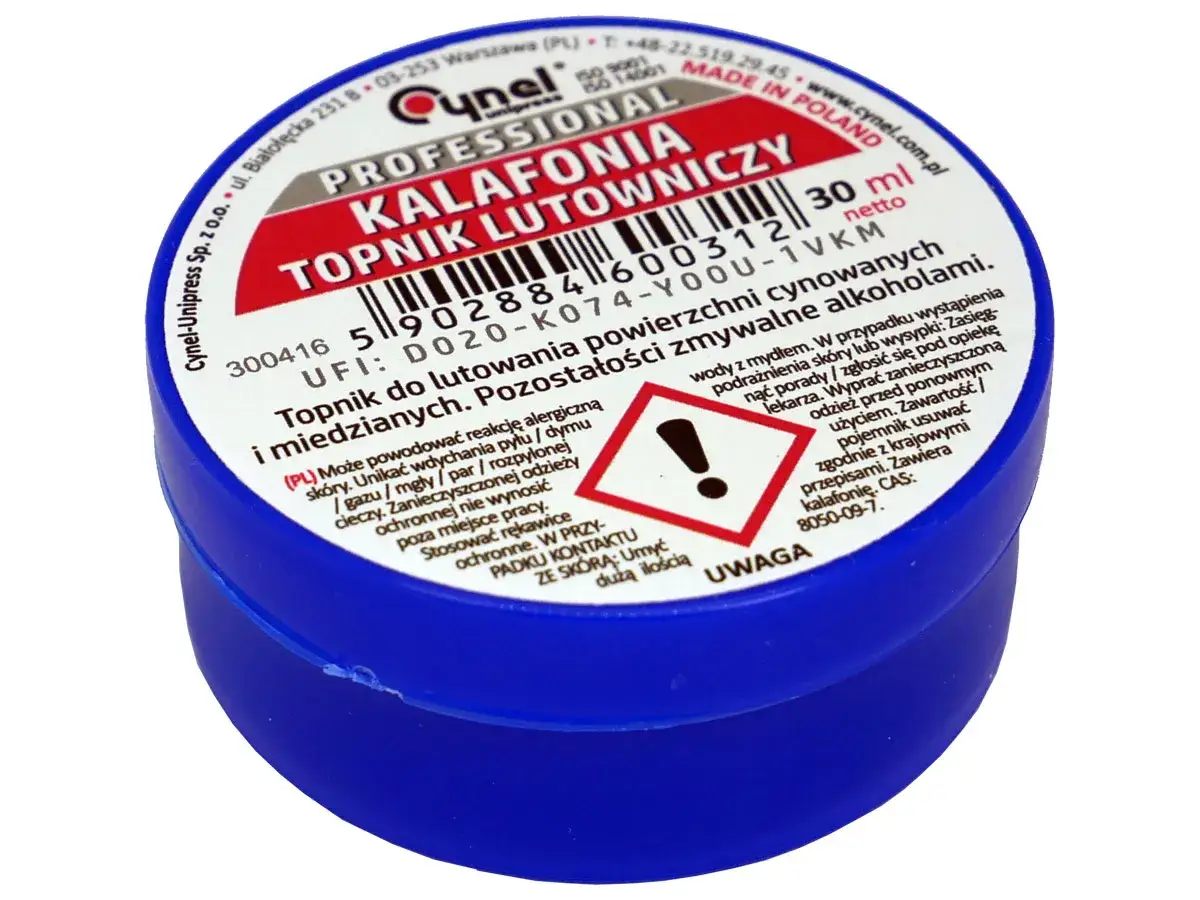

Czym jest kalafonia i skąd się bierze
To stały produkt otrzymywany z żywicy drzew iglastych, zwykle po oddestylowaniu terpentyny. W handlu spotkasz ją jako bryłki, proszek, płyn albo składnik rdzenia w drucie lutowniczym. Jej zadanie jest proste, ale ważne: przygotować metal do przyjęcia spoiwa, a nie zastępować samo spoiwo.
W praktyce to materiał kruchy, bursztynowy i po ogrzaniu staje się lepki oraz aktywny. Rozpuszcza się w alkoholu i części rozpuszczalników organicznych, dlatego łatwo go stosować w małych naprawach serwisowych. To właśnie ta chemia sprawia, że metal nie zachowuje się jak bierna, zaśniedziała powierzchnia, tylko zaczyna współpracować z cyną.
Gdy rozumiesz ten punkt, dużo łatwiej ocenić, dlaczego jedne luty wychodzą od ręki, a inne wymagają kilku podejść.
Jak działa ten topnik podczas lutowania
Podczas lutowania topnik usuwa cienką warstwę tlenków i zmniejsza napięcie powierzchniowe spoiwa. Zwilżanie oznacza po prostu to, że stopiona cyna rozlewa się po metalu zamiast zbierać w kulkę. Dla lutującego to różnica między błyszczącą, zwartą spoiną a połączeniem, które wygląda poprawnie, ale w środku jest słabe.
W elektronice ma to ogromne znaczenie, bo przewody, pady na płytkach i końcówki elementów bardzo szybko łapią tlenki. Przy stopach bezołowiowych problem bywa większy, bo pracują w wyższej temperaturze i powierzchnia ma więcej czasu, żeby się utlenić. Dlatego przy takich pracach lepiej działa topnik o wyższej aktywności, ale tylko wtedy, gdy potem rozsądnie ocenisz pozostałości.
Kiedy wiem już, jak działa, przechodzę do wyboru wariantu, bo tu najłatwiej o niepotrzebne kompromisy.
Jak dobrać odpowiedni wariant do zadania
W kartach technicznych spotkasz kilka rodzin topników. Ja zwykle zaczynam od łagodniejszego rozwiązania i dopiero potem sięgam po mocniejsze, jeśli metal jest wyraźnie utleniony albo stary styk nie chce się poprawnie pobielić.
| Wariant | Siła działania | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| R | Niska | Czysta miedź, nowe przewody, proste naprawy serwisowe | Słabiej radzi sobie z mocno utlenionymi powierzchniami |
| RMA | Średnia | Większość codziennych prac przy przewodach i PCB | Pozostałości trzeba ocenić pod kątem czyszczenia |
| RA | Wysoka | Trudne, stare, zaśniedziałe styki | Resztki częściej trzeba usunąć po lutowaniu |
| No-clean | Zależna od formulacji | Gdy chcesz ograniczyć mycie płytek i pracujesz na czystych powierzchniach | „No-clean” nie oznacza, że każdy osad wolno zostawić wszędzie |
W praktyce do napraw elektroniki i przewodów sygnałowych najczęściej wystarcza wariant łagodny albo średni. Mocniejszy wybieram dopiero wtedy, gdy widzę, że standardowy topnik nie daje mi pewnego rozpływu cyny. To prowadzi już prosto do techniki pracy, bo sam wybór produktu nie rozwiązuje wszystkiego.
Jak używać jej w praktyce krok po kroku
Przy lutach bezołowiowych grot często pracuje w okolicach 371-400°C, ale w małych naprawach ważniejszy od samej liczby jest czas kontaktu i kontrola nad miejscem grzania. W drobnej elektronice liczy się krótki, zdecydowany ruch, a nie długie „dogrzewanie” połączenia.
- Przygotuj metal. Usuń brud, tłuszcz i luźny nalot; jeśli końcówka jest mocno zaśniedziała, lepiej ją odświeżyć mechanicznie albo wymienić.
- Nałóż cienką warstwę topnika. Wystarczy naprawdę mało, bo nadmiar tylko brudzi i utrudnia kontrolę spoiny.
- Podgrzej połączenie, nie cynę. Grot ma ogrzać pad i przewód, a spoiwo ma spłynąć w miejsce styku.
- Utrzymaj krótki, zdecydowany kontakt. Sprawna spoinę robi tempo i precyzja, a nie długie czekanie z grotem na jednym punkcie.
- Nie poruszaj stykiem podczas stygnięcia. Ruch w tej chwili to najprostsza droga do zimnego lutu.
Przy większych polach i grubych przewodach zwiększam raczej moc grotu niż samą temperaturę. Daje to bardziej kontrolowany efekt i mniejsze ryzyko przypalenia topnika. Po takim lutowaniu zostaje jeszcze kwestia resztek, a ta bywa równie ważna jak sam styk.
Kiedy trzeba usuwać resztki i jak to zrobić bezpiecznie
Nie każdą pozostałość trzeba usuwać od razu, ale nie warto zakładać, że zostanie bez znaczenia. Jeśli pracuję przy prostej, suchej elektronice i używam wariantu low-residue, osad bywa akceptowalny. Czyszczę go jednak zawsze wtedy, gdy płytka trafi pod lakier ochronny, ma pracować w wilgoci, jest czuła na upływności albo po prostu nie wygląda pewnie.
- przy układach, które będą lakierowane lub zabezpieczane powłoką ochronną,
- przy płytkach pracujących w wilgoci, kurzu lub podwyższonej temperaturze,
- przy obwodach o dużej czułości na upływności i zabrudzenia,
- gdy osad jest lepki, ciemny albo przechodzi na sąsiednie pola lutownicze.
Do czyszczenia najczęściej używam alkoholu izopropylowego i miękkiego pędzelka antystatycznego, a przy mocniejszych resztkach środka przeznaczonego do topników albo preparatu saponifikującego, czyli takiego, który pomaga zmyć zaschnięty film. Trzeba tylko uważać na plastiki, koszyki baterii, potencjometry i obudowy z nadrukiem, bo zbyt agresywne środki potrafią narobić więcej szkody niż sam osad.
Najlepiej czyści się po całkowitym ostygnięciu spoiny, bo wtedy łatwiej odróżnić prawidłowy lut od miejsca, które wymaga poprawki.
Najczęstsze błędy, które psują spoinę mimo dobrego materiału
Najwięcej problemów widzę nie w samym materiale, tylko w sposobie użycia. Kilka błędów powtarza się wyjątkowo często:
- nakładanie zbyt dużej ilości topnika, przez co osad zbiera kurz i wygląda gorzej niż sam lut,
- przegrzewanie punktu lutowniczego tak długo, że topnik zwęgla się zamiast pracować,
- próba lutowania silnie skorodowanego metalu bez wcześniejszego oczyszczenia,
- traktowanie cyny jako zamiennika dobrego połączenia mechanicznego,
- stosowanie lutowania tam, gdzie konstrukcja przewiduje zaciskanie, na przykład w wielu złączach PV,
- wiara, że no-clean oznacza pełną dowolność i brak kontroli jakości.
Przy instalacjach elektrycznych i fotowoltaicznych ten ostatni punkt ma znaczenie szczególne. Ciepło, wilgoć i drgania bezlitośnie pokazują, czy połączenie było dobrze przygotowane, czy tylko wizualnie wyglądało poprawnie. Gdy te błędy wyeliminujesz, łatwiej ocenisz, gdzie topnik naprawdę pomaga, a gdzie tylko maskuje problem.
Gdzie ten topnik pomaga najbardziej, a gdzie lepiej go odpuścić
Ja traktuję go jako świetne wsparcie przy naprawach płytek sterujących, drobnej automatyki, zasilaczy, oświetlenia LED, przewodów sygnałowych i serwisu małej elektroniki. W takich miejscach poprawia zwilżanie, przyspiesza pracę i daje przewidywalny efekt, o ile metal jest czysty, a połączenie mechaniczne już zostało poprawnie przygotowane.
Nie jest natomiast uniwersalnym rozwiązaniem do każdego styku prądowego. W wielu połączeniach fotowoltaicznych, zaciskanych końcówkach i złączach projektowanych pod mechaniczny docisk lepiej postawić na właściwy konektor, poprawny zacisk i kontrolę oporu przejścia niż na dokładanie cyny. Jeśli mam zostawić jedną praktyczną zasadę, to taką: ten topnik ma przygotować metal do lutowania, ale nie zastąpi dobrego projektu połączenia ani porządnej mechaniki kontaktu.
