Pojemność elektryczna opisuje, ile ładunku może zgromadzić element obwodu i jak zachowa się przy zmianach napięcia. W praktyce przekłada się to na stabilność zasilania, tłumienie zakłóceń i krótkie podtrzymanie pracy układów, zwłaszcza w elektronice mocy, falownikach i systemach związanych z energią. Poniżej rozkładam temat na prostą definicję, przeliczenia, odczyt oznaczeń oraz praktyczne wskazówki przy doborze elementów.
Najszybciej warto zapamiętać trzy rzeczy o pojemności i kondensatorach
- Jednostka F opisuje zdolność do magazynowania ładunku, ale w codziennej elektronice najczęściej pracuje się na µF, nF i pF.
- 1 mF nie oznacza tego samego co 1 µF, więc mylenie prefiksów prowadzi do błędów przy zakupie i naprawie.
- W układach energetycznych liczy się nie tylko pojemność, ale też napięcie pracy, ESR, prąd tętnień i temperatura.
- Większa wartość nie zawsze jest lepsza - czasem maskuje problem zamiast go rozwiązywać.
Czym jest pojemność elektryczna i dlaczego ta jednostka jest tak duża
Farad jest jednostką pojemności elektrycznej w układzie SI. Najprościej ujmując, mówi on o tym, ile ładunku element obwodu może zgromadzić przy danym napięciu. Ja zwykle zaczynam od wzoru C = Q / U: jeśli ładunek Q rośnie przy tym samym napięciu U, pojemność C jest większa.
W praktyce ważna jest nie tylko definicja, ale też skala. 1 F to bardzo duża pojemność, dlatego klasyczne kondensatory spotykane na płytkach drukowanych mają zwykle wartości wielokrotnie mniejsze. To nie przypadek - żeby zbudować element o dużej pojemności, trzeba zwiększyć powierzchnię okładek, zmniejszyć odległość między nimi albo zastosować technologię lepiej nadającą się do magazynowania ładunku. Właśnie dlatego ta jednostka tak dobrze porządkuje świat elektroniki, od prostych filtrów po układy mocy.
W dokumentach metrologicznych ta wielkość jest opisana formalnie, ale dla czytelnika liczy się sens praktyczny: pojemność mówi, jak łatwo układ gromadzi energię i jak długo potrafi utrzymać napięcie. To prowadzi wprost do pytania o skale i prefiksy, bo tam najłatwiej o pomyłkę.
Jak przeliczać F na prefiksy mikro, nano i piko
Najczęściej pracuje się nie na pełnym F, lecz na jego ułamkach. Jeden farad to 1000 mF, ale w elektronice rzadko operuje się tak dużą wartością. Znacznie częściej spotkasz prefiksy: mili, mikro, nano i piko. NIST porządkuje je w skali dziesiętnej, więc zapis musi być czytany bardzo dosłownie - mF i µF nie są zamienne.
| Wartość | Zapis | Co to oznacza w praktyce |
|---|---|---|
| 1 F | 1 F | Bardzo duża pojemność, typowa raczej dla superkondensatorów. |
| 1 mF | 10-3 F | To 1000 µF, często używane w zasilaniu i filtracji. |
| 1 µF | 10-6 F | Wygładzanie napięcia, sprzęganie sygnałów, proste filtry. |
| 1 nF | 10-9 F | Tłumienie zakłóceń, filtry, układy o wyższej częstotliwości. |
| 1 pF | 10-12 F | Bardzo małe pojemności, pomiary i układy wysokiej częstotliwości. |
Jeśli mam wskazać jedną rzecz, którą początkujący mylą najczęściej, to właśnie prefiks. 1000 µF to nie to samo co 1000 mF, a różnica jest ogromna. W praktyce trzy symbole - µF, nF i pF - wystarczają do większości codziennych zastosowań w elektronice i energetyce. Żeby jednak poprawnie je odczytać, trzeba jeszcze zobaczyć, jak producenci opisują kondensatory na obudowie.
Jak czytać oznaczenia kondensatorów bez pomyłek
Na obudowie kondensatora nie zawsze znajdziesz pełny, wygodny zapis. Często jest tam wartość pojemności, napięcie pracy i czasem tolerancja, ale bywa też skrót albo kod liczbowy. Ja patrzę na etykietę zawsze w tej kolejności: pojemność, napięcie, tolerancja, technologia. To pozwala szybko odsiać elementy, które na pierwszy rzut oka wyglądają podobnie, ale nie nadają się do tego samego układu.
- 1000 µF 25V oznacza pojemność 1000 µF i napięcie znamionowe 25 V.
- 104 na kondensatorze ceramicznym zwykle oznacza 100 nF, bo ostatnia cyfra mówi, ile zer dodać w pikofaradach.
- 473 to z kolei 47 nF, czyli 47 000 pF.
- uF bywa używane zamiast µF, gdy producent nie korzysta z greckiego znaku.

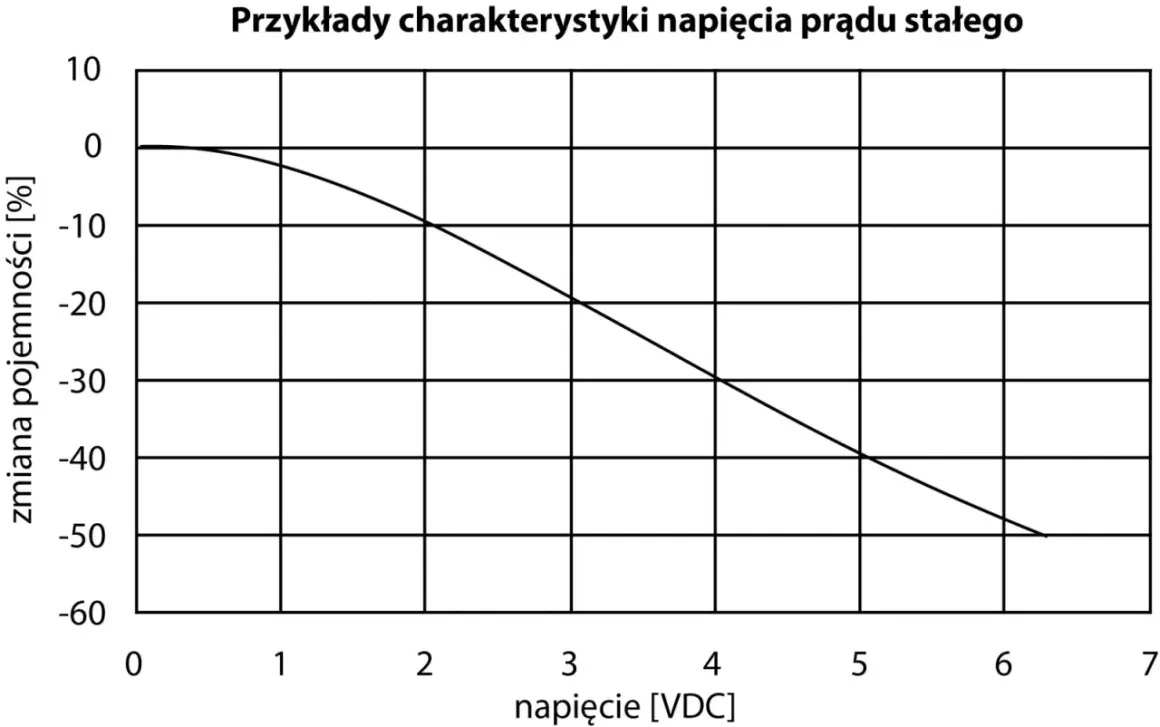

Warto też pamiętać o tolerancji. Element opisany jako 100 nF nie musi mieć dokładnie 100 nF w rzeczywistości. W zależności od typu i zastosowania odchyłka może być zauważalna, a w układach precyzyjnych ma to już znaczenie. To prowadzi do kolejnego pytania: gdzie ta wartość naprawdę wpływa na pracę urządzeń, a nie tylko na opis w katalogu?
Dlaczego ma znaczenie w energetyce i fotowoltaice
W układach zasilania i instalacjach PV pojemność odpowiada za rzeczy bardzo konkretne: wygładzanie tętnień, krótkie podtrzymanie napięcia i filtrację zakłóceń. W falownikach, przetwornicach i ładowarkach nie chodzi wyłącznie o samą wartość na obudowie, ale o to, jak element zachowuje się przy obciążeniu, przy zmianach temperatury i przy dużym prądzie tętnień. To dlatego dwa kondensatory o tym samym oznaczeniu mogą w praktyce pracować zupełnie inaczej.
Bardzo użyteczna jest też zależność energii magazynowanej w kondensatorze: E = 1/2 C U2. Dla przykładu 0,1 F przy 12 V magazynuje 7,2 J. To wystarczy do krótkiego podtrzymania pracy układu, ale nie zastąpi akumulatora. W systemach energetycznych i w fotowoltaice ta różnica jest ważna, bo pozwala uniknąć błędnych oczekiwań wobec kondensatorów i superkondensatorów.
Ja traktuję tę zasadę dość prosto: pojemność pomaga wtedy, gdy trzeba wygładzić lub chwilowo podtrzymać pracę obwodu, ale nie rozwiązuje problemu złego chłodzenia, słabego projektu zasilania ani zużytej elektroniki. Żeby dobór był sensowny, trzeba spojrzeć na kilka parametrów naraz, nie tylko na jedną liczbę.
Jak dobierać kondensator do realnego układu, a nie do samej liczby na obudowie
W praktyce nie kupuję kondensatora wyłącznie po pojemności. Patrzę na cały zestaw parametrów, bo to one decydują o trwałości i stabilności pracy. W układach energetycznych i w elektronice mocy szczególnie ważne są cztery rzeczy: zapas napięcia, ESR, prąd tętnień oraz temperatura pracy.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Pojemność | Rzeczywista wartość i tolerancja | Wpływa na filtrację, czas podtrzymania i zachowanie układu przy obciążeniu. |
| Napięcie znamionowe | Wyraźny zapas względem napięcia pracy | Zbyt mały zapas skraca żywotność i zwiększa ryzyko awarii. |
| ESR | Niska rezystancja szeregowa, jeśli układ pracuje impulsowo | Wysokie ESR oznacza grzanie i większe straty. |
| Prąd tętnień | Wartość dopuszczalna dla pracy AC | W zasilaczach impulsowych i falownikach to parametr krytyczny. |
| Temperatura pracy | 85°C lub 105°C, zależnie od miejsca montażu | Im cieplejsze środowisko, tym szybciej element się starzeje. |
Najczęstszy błąd, jaki widzę, to wybór elementu tylko dlatego, że ma większą pojemność niż stary. To nie wystarcza. Jeśli ESR jest zbyt wysokie albo prąd tętnień przekracza możliwości elementu, układ nadal będzie się grzał i pracował niestabilnie. W praktyce lepszy bywa dobrze dobrany kondensator 105°C z umiarkowaną pojemnością niż większy, ale słabszy termicznie.
Ten sposób myślenia prowadzi wprost do ostatniej rzeczy, którą naprawdę warto sobie uporządkować: kiedy większa pojemność pomaga, a kiedy tylko przykrywa problem na chwilę.
Kiedy większa pojemność pomaga, a kiedy tylko maskuje problem
W naprawie urządzeń bardzo łatwo ulec pokusie prostego rozwiązania: "daj większy kondensator". Ja tego nie polecam jako pierwszego ruchu. Jeśli układ ma zbyt duże tętnienia, winny bywa też mostek prostowniczy, sposób sterowania przetwornicą, chłodzenie albo już zużyty element o podwyższonym ESR. Sama większa pojemność może poprawić objawy, ale nie naprawi przyczyny.
W instalacjach fotowoltaicznych i w zasilaczach większa pojemność ma sens wtedy, gdy mieści się w budżecie napięciowym, termicznym i prądowym. Jeśli te warunki nie są spełnione, wyższa wartość na obudowie tylko odsuwa awarię. Najprostsza zasada, którą stosuję, brzmi: najpierw dopasuj parametry pracy, potem pojemność. Wtedy układ pracuje cicho, chłodno i przewidywalnie, a to zwykle ważniejsze niż sama duża wartość w F.
