Przekaźnik to niewielki element, który potrafi zatrzymać cały układ: od obwodu w samochodzie, przez sterowanie pompą, aż po automatykę w instalacji elektrycznej. W tym tekście pokazuję, jak podejść do diagnozy bez zgadywania: od prostego testu miernikiem, przez ocenę styków, po interpretację wyników i decyzję, czy element nadaje się jeszcze do pracy.
Najkrótsza droga do trafnej diagnozy przekaźnika
- Najpierw sprawdź oznaczenia: cewka, styk wspólny, NO i NC nie są wymienne.
- Nie oceniaj przekaźnika po samym kliknięciu - cewka może działać, a styki już nie.
- Pomiar cewki rób na odłączonym elemencie i porównuj z danymi katalogowymi konkretnego modelu.
- Styków nie testuj wyłącznie „bipem” z multimetru - pod obciążeniem potrafią ujawnić się dopiero realne spadki napięcia.
- Jeśli przekaźnik ma nadpaloną obudowę, luźne styki albo cewka ma przerwę, zwykle szybciej i pewniej jest go wymienić.
Co trzeba ustalić przed testem przekaźnika
Ja zaczynam od jednej prostej rzeczy: muszę wiedzieć, co dokładnie mam sprawdzić. Inaczej mierzę „jakikolwiek przekaźnik”, a nie konkretny element w konkretnym układzie. W praktyce chodzi o trzy obszary: cewkę, styki oraz to, czy przekaźnik rzeczywiście przełącza się pod właściwym napięciem.
W przekaźniku elektromagnetycznym cewka tworzy pole magnetyczne, które przestawia ruchomy styk. Najczęściej spotkasz oznaczenia COM lub 30 jako styk wspólny, NO lub 87 jako styk normalnie otwarty oraz NC lub 87a jako styk normalnie zamknięty. Jeśli pomylisz te wyprowadzenia, test wyjdzie „dziwnie” nawet wtedy, gdy sam element jest sprawny.
Warto też pamiętać, że są różne typy przekaźników. W klasycznym przekaźniku mechanicznym diagnozujesz cewkę i styki, ale w przekaźniku półprzewodnikowym zasada działania jest zupełnie inna. Dlatego zanim podłączysz miernik, sprawdź oznaczenia obudowy albo kartę katalogową. To oszczędza najwięcej czasu, szczególnie w układach 12 V i 24 V, które często spotykam w motoryzacji, automatyce i prostych instalacjach sterujących. Z tą podstawą łatwiej przejść do narzędzi, które naprawdę się przydają.
Jakich narzędzi użyć, żeby diagnoza miała sens
Do podstawowej diagnostyki nie potrzeba laboratorium. Najczęściej wystarcza multimetr cyfrowy, krótki przewód do podania napięcia na cewkę i odrobina ostrożności. Jeśli masz zasilacz regulowany, będzie jeszcze lepiej, bo łatwiej podać dokładnie takie napięcie, jakie przewiduje producent.
| Narzędzie | Do czego służy | Na co uważać |
|---|---|---|
| Multimetr | Pomiar rezystancji cewki, ciągłości styków i spadku napięcia | Tryb „bip” nie pokazuje jakości styku pod obciążeniem |
| Zasilacz lub bateria testowa | Zasymulowanie napięcia sterującego cewką | Nie podawaj napięcia wyższego niż znamionowe |
| Przewody pomiarowe | Podłączenie do pinów cewki i styków | Luźny kontakt na końcówkach potrafi fałszować wynik |
| Schemat lub oznaczenie na obudowie | Identyfikacja wyprowadzeń | Nie zakładaj, że każdy przekaźnik ma identyczny pinout |

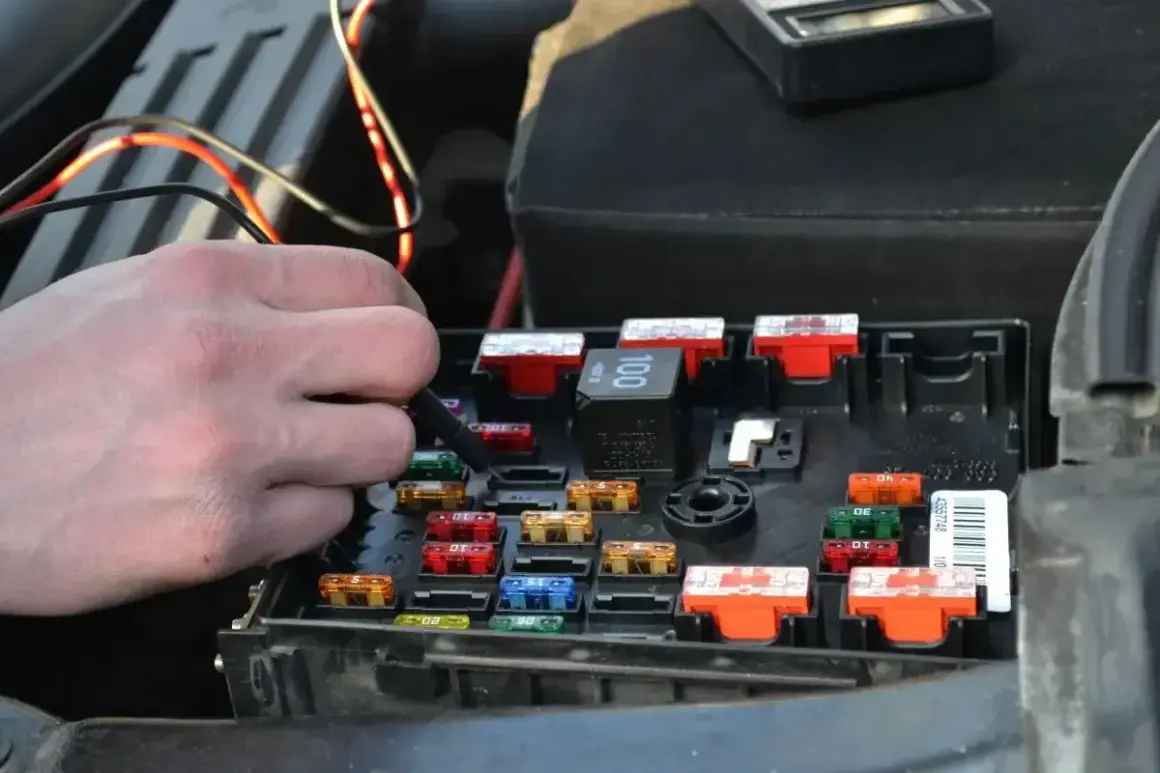

Jeśli przekaźnik pracuje w samochodzie, przyda się także kontrola gniazda i bezpiecznika. Sam element może być dobry, a problem siedzi w kostce, przewodzie albo sterowaniu z modułu. To ważne rozróżnienie, bo wiele osób wymienia przekaźnik „na ślepo”, a usterka zostaje. Mając narzędzia i punkt odniesienia, można przejść do właściwego testu.
Sprawdzenie przekaźnika miernikiem krok po kroku
W praktyce robię to zawsze w podobnej kolejności, bo taka sekwencja najszybciej pokazuje, gdzie leży problem. Najpierw element bez zasilania, potem pobudzenie cewki, a na końcu zachowanie styków pod przełączeniem.
Odczytaj oznaczenia i ustal typ styku
Na obudowie albo w dokumentacji szukam informacji o napięciu cewki, układzie styków i ewentualnej diodzie zabezpieczającej. Jeśli przekaźnik ma diodę równoległą do cewki, polaryzacja ma znaczenie. Błędne podłączenie może nie tylko zafałszować test, ale też uszkodzić element albo bezpiecznik.
Zmierz rezystancję cewki
Multimetr ustawiam na pomiar rezystancji i przykładam sondy do pinów cewki. Tu nie szukam jednej magicznej liczby dla wszystkich modeli, tylko porównuję wynik z dokumentacją. W wielu przekaźnikach spotyka się wartości od kilkudziesięciu do kilkuset omów, ale to nadal tylko orientacja, nie norma. Przerwa na cewce oznacza zwykle uszkodzenie, a skrajnie niska rezystancja może wskazywać zwarcie między zwojami lub pomyłkę w identyfikacji pinów.
Sprawdź styki bez zasilania
W stanie spoczynku kontroluję, które styki są zwarte, a które rozwarte. Dla przekaźnika NO styk COM- NO powinien być otwarty bez zasilania, a dla NC COM- NC ma przewodzić. To prosty test, który od razu pokazuje, czy nie masz do czynienia z uszkodzonym mechanizmem albo z błędnym opisem pinów.
Podaj napięcie na cewkę i obserwuj przełączenie
Po zasileniu cewki przekaźnik powinien wyraźnie przełączyć styki. Sam dźwięk kliknięcia jeszcze niczego nie przesądza, bo cewka może działać, a styki mogą być nadpalone, zabrudzone albo nadmiernie zużyte. Dlatego po zadziałaniu mierzę ciągłość między COM i NO albo COM i NC, zależnie od typu przekaźnika. Jeśli układ nie przełącza się mimo poprawnego napięcia na cewce, problem jest już po stronie mechaniki lub styków.
Przeczytaj również: Galwanometr - jak mierzyć małe prądy? Poradnik
Oceń styk pod obciążeniem, nie tylko „na piszczyk”
Jeśli zależy mi na pewniejszym wyniku, sprawdzam spadek napięcia na styku przy rzeczywistym obciążeniu. W profesjonalnych opisach pomiarów kontaktowych często stosuje się metodę spadku napięcia z określonym prądem testowym, właśnie dlatego że zwykły test ciągłości nie pokazuje wszystkiego. Styk może „dzwonić” w mierniku, a mimo to pod obciążeniem grzać się i tracić napięcie. To szczególnie ważne w układach z większym prądem, gdzie drobna wada szybko zamienia się w realną awarię. Skoro już wiesz, jak wykonać test, pora przejść do tego, jak odczytać wynik bez nadinterpretacji.
Jak odczytać wynik i nie pomylić sprawnego elementu z uszkodzonym
Najczęstszy błąd polega na tym, że ktoś patrzy tylko na jedną liczbę i uznaje ją za wyrok. Tymczasem w przekaźnikach liczy się konkretna funkcja w konkretnym modelu, a nie jeden uniwersalny próg dla wszystkich.
| Wynik pomiaru | Co to zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| Cewka ma przerwę | Najczęściej uszkodzenie uzwojenia albo pęknięte wyprowadzenie | Wymiana przekaźnika, ewentualnie kontrola gniazda |
| Cewka ma bardzo niską rezystancję | Podejrzenie zwarcia lub błędnie odczytanych pinów | Porównanie z oznaczeniem i kartą katalogową |
| Przekaźnik klika, ale styki nie przewodzą | Zużycie, nadpalenie albo zabrudzenie styków | Pomiar pod obciążeniem, oględziny mechaniczne |
| Przewodzi bez zasilania, choć nie powinien | Sklejone styki albo uszkodzenie mechaniczne | Wymiana, bo naprawa zwykle jest nietrwała |
| Wynik poprawny na zimno, a problem wraca po nagrzaniu | Usterka zależna od temperatury lub obciążenia | Sprawdzenie instalacji, gniazda i realnych warunków pracy |
W dokumentacji producentów rezystancja cewki i parametry styków są zwykle podawane dla określonej temperatury odniesienia, najczęściej 23°C. To ważne, bo ciepły element potrafi dać wynik inny niż świeżo wyjęty z szuflady. Jeżeli pomiar jest „prawie dobry”, ale układ nadal nie działa, nie ignoruję tego. W elektronice „prawie” bardzo często oznacza „nie działa pod obciążeniem”. Z taką interpretacją łatwiej odróżnić zużycie od typowej awarii.
Najczęstsze objawy uszkodzenia i co one mówią o przekaźniku
W praktyce widzę kilka powtarzalnych scenariuszy. Każdy z nich sugeruje trochę inny typ usterki, a przez to trochę inne następne kroki. To pomaga nie błądzić po omacku.
| Objaw | Najbardziej prawdopodobna przyczyna | Jak to traktuję |
|---|---|---|
| Brak kliknięcia | Brak zasilania cewki, przerwa w cewce, uszkodzenie sterowania | Najpierw sprawdzam napięcie na cewce i bezpiecznik |
| Jest kliknięcie, ale obwód nie działa | Nadpalone lub wypalone styki | Testuję styk pod obciążeniem, a nie tylko ciągłość |
| Działanie przerywane | Luz na pinach, korozja, pęknięta lutowana nóżka, słaba masa | Sprawdzam gniazdo i połączenia, nie tylko sam przekaźnik |
| Obudowa jest nadtopiona lub przebarwiona | Przegrzanie, przeciążenie, zbyt duży prąd styków | Zakładam uszkodzenie wtórne całego toru, nie jednego elementu |
| Układ działa na stole, a nie działa w instalacji | Problem w sterowaniu, przewodach albo gnieździe | Wracam do instalacji, bo przekaźnik najpewniej jest sprawny |
Jeśli mam jeden wniosek praktyczny, to taki: kliknięcie nie znaczy jeszcze sukcesu. Wiele przekaźników kończy żywot właśnie na stykach, a nie na cewce. To dlatego diagnostyka musi obejmować oba obwody, inaczej łatwo dostać fałszywie optymistyczny wynik. Kiedy objawy są już czytelne, pozostaje odpowiedzieć na ważniejsze pytanie: wymieniać przekaźnik czy szukać usterki dalej.
Kiedy wymienić przekaźnik, a kiedy szukać problemu w instalacji
Wymiana ma sens wtedy, gdy uszkodzenie jest jednoznaczne: cewka ma przerwę, styki są sklejone, obudowa nosi ślady przegrzania albo pomiar pokazuje wyraźne odstępstwo od danych producenta. W takim przypadku nie tracę czasu na „ratowanie” elementu, bo to zwykle wraca szybciej, niż zniknie.
Jeśli jednak przekaźnik przechodzi test na stole, a układ nadal nie działa, problem zwykle leży gdzie indziej. Sprawdzam wtedy kolejno: zasilanie wejściowe, sygnał sterujący, bezpiecznik, przewody, masę, gniazdo i odbiornik końcowy. W samochodzie to może być moduł sterujący, w rozdzielnicy - luźny zacisk, a w instalacji automatyki - przeciążony tor zasilania albo błędne sterowanie z PLC. Taki układ diagnostyczny jest bardziej czasochłonny, ale znacznie skuteczniejszy niż wymiana „w ciemno”. Zostaje jeszcze jedna rzecz, która najczęściej przesądza o powodzeniu całej operacji: bezpieczeństwo i dobre praktyki pomiarowe.
Na co uważać, żeby test nie zafałszował wyniku
Przekaźnik można sprawdzić szybko, ale nie można robić tego niedbale. Najwięcej błędów widzę przy dwóch sytuacjach: złe napięcie na cewce i zbyt pobieżny pomiar styków. Obie potrafią sprawić, że sprawny element wygląda na uszkodzony albo odwrotnie.
- Nie podawaj napięcia „na oko” - cewka 12 V, 24 V i 230 V to zupełnie inne elementy.
- Jeśli przekaźnik ma diodę zabezpieczającą, zachowaj polaryzację.
- Nie oceniaj styków tylko na podstawie sygnału dźwiękowego z multimetru.
- Nie mierz podejrzanego elementu w zabrudzonym gnieździe bez kontroli pinów, bo wynik łatwo zniekształca opór połączeń.
- Przy śladach nadpalenia lub stopienia traktuj element jako zużyty, nawet jeśli czasem jeszcze działa.
W układach związanych z energią, automatyką albo fotowoltaiką ta ostrożność ma dodatkowe znaczenie, bo przekaźnik rzadko pracuje sam. Jest częścią większego łańcucha, w którym jeden słaby styk potrafi podnieść temperaturę, obniżyć niezawodność i wywołać usterkę trudną do znalezienia bez metodycznego podejścia. Dlatego zanim uznasz element za winny, warto wykonać test porządnie i w pełnym kontekście instalacji. To właśnie daje najpewniejszy wynik i oszczędza najwięcej niepotrzebnych wymian.
Co zapamiętać z diagnostyki przekaźnika
Najlepszy test przekaźnika jest prosty: sprawdzasz cewkę, potem styki, a na końcu zachowanie pod realnym napięciem i obciążeniem. Jeśli któryś z tych etapów wypada źle, element zwykle nadaje się do wymiany. Jeśli wszystko wygląda poprawnie, szukasz dalej w gnieździe, przewodach i sterowaniu.
Ja trzymam się jednej zasady: nie ufam samemu kliknięciu. Dopiero zgodność pomiarów z dokumentacją i poprawne przełączenie pod obciążeniem dają sensowną odpowiedź. Dzięki temu diagnoza jest szybsza, a wymiana przekaźnika przestaje być zgadywanką. Jeśli układ nadal sprawia problemy mimo poprawnego testu, kolejnym krokiem powinno być już badanie całego toru zasilania i sterowania, a nie samego przekaźnika.
